Utrzymanie odpowiedniej cyrkulacji powietrza wewnątrz przestrzeni operatora jest niezbędne dla zachowania optymalnych warunków pracy. Komfort termiczny i odpowiednia widoczność bezpośrednio wpływają na bezpieczeństwo manewrowania maszyną w trudnym terenie oraz na efektywność wykonywanych zadań. Kluczową rolę w tym procesie odgrywają sprawnie działające systemy wentylacji i ogrzewania kabiny, w tym silniki wentylatorów oraz nagrzewnice.
Znaczenie efektywnej cyrkulacji powietrza w kabinie

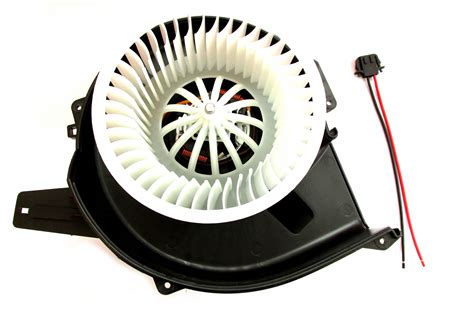

Silniki wentylatorów kabin to precyzyjne jednostki napędowe o wysokiej prędkości obrotowej, które muszą charakteryzować się odpornością na zapylenie oraz ciągłe wibracje generowane przez maszynę. Ich sprawne działanie zapewnia efektywny nadmuch na szyby, co zapobiega ich parowaniu i znacznie poprawia widoczność. W ekstremalnym zapyleniu, towarzyszącym pracom rozbiórkowym czy drogowym, silniki wentylatorów kabin do maszyn budowlanych muszą wykazywać się wyjątkową szczelnością obudowy łożysk. Zatarte łożyska ślizgowe lub oporowe w tych podzespołach często prowadzą do przegrzania uzwojeń, dlatego profesjonalna mechanika stawia na modele o podwyższonej trwałości termicznej. Odpowiednio dobrane silniki wentylatorów kabin pozwalają na szybkie odszranianie szyb w mroźne, zimowe poranki, co skraca czas przygotowania maszyny do pracy.
Współpraca z systemami wymiany ciepła
Aby cały system działał merytorycznie spójnie, silnik wentylatora musi efektywnie współpracować z wymiennikami ciepła. W okresie zimowym są to nagrzewnice, które dostarczają ciepłe powietrze. W upalne dni skuteczne chłodzenie wnętrza zależy od przepływu masowego powietrza, przez co silniki wentylatorów kabin do koparek muszą stabilnie współpracować z resztą osprzętu chłodniczego, takimi jak sprężarki klimatyzacji, które przygotowują czynnik do odbioru ciepła, oraz zawory rozprężne klimatyzacji, regulujące jego ciśnienie.
Specyfika silników wentylatorów do minikoparek
W ciasnych przestrzeniach roboczych, gdzie operują mniejsze jednostki, montuje się specjalistyczne silniki wentylatorów kabin do minikoparek. Mimo kompaktowych wymiarów generują one wysoki spręż dyspozycyjny, zapewniając odpowiednią cyrkulację powietrza. W maszynach wielozadaniowych, które często przemieszczają się między różnymi strefami roboczymi (np. koparko-ładowarkach), silniki wentylatorów pracują w warunkach częstych zmian napięcia w instalacji elektrycznej. Wymaga to od nich wysokiej kultury pracy oraz braku generowania zakłóceń elektromagnetycznych, które mogłyby wpływać na sterowniki hydrauliczne. Inwestycja w technicznie dopracowane podzespoły eliminuje irytujący hałas i piszczenie wewnątrz kabiny, co znacząco poprawia ergonomię stanowiska operatora. Każdy silnik wentylatora kabiny powinien być regularnie kontrolowany pod kątem czystości łopatek wirnika, co zapobiega jego niewyważeniu i biciu na wale. Przy doborze odpowiedniego zamiennika niezbędne okazuje się fachowe doradztwo, szczególnie w zakresie weryfikacji mocy silnika oraz rozstawu punktów montażowych w obudowie HVAC.
Elektryczne ogrzewanie kabiny minikoparki: Praktyczne aspekty instalacji
Planując instalację elektrycznego ogrzewania w kabinie minikoparki, należy zwrócić uwagę na kilka kluczowych aspektów technicznych, aby zapewnić bezpieczeństwo i efektywność systemu. Niewłaściwy dobór komponentów, takich jak przełączniki czy regulatory, może prowadzić do poważnych awarii, w tym stopienia elementów instalacji elektrycznej.
Obliczanie poboru prądu i dobór zabezpieczeń
Podstawą jest dokładne określenie poboru prądu przez nagrzewnicę. Jeśli na urządzeniu podano moc 150W przy napięciu 12V, można oszacować prąd ze wzoru na moc prądu stałego: P=U*I, gdzie P to moc (w watach), U to napięcie (w woltach), a I to prąd (w amperach). Po przekształceniu, I=P/U. Dla 150W i 12V, prąd wynosi I = 150W / 12V = 12,5A. Należy jednak pamiętać, że podana moc może dotyczyć jedynie grzałki, a nie całego urządzenia wraz z silnikiem wentylatora. Jeśli silnik ma również znaczącą moc (np. kolejne 150W, co jest typowe dla wentylacji samochodowej), całkowity pobór prądu może wzrosnąć do 25A.
Zawsze zaleca się zmierzenie rzeczywistego poboru prądu amperomierzem po podłączeniu nagrzewnicy do źródła zasilania, aby upewnić się co do faktycznych wartości. W przypadku, gdy deklarowana moc 150W jest "chwytem marketingowym", rzeczywisty pobór może być niższy lub wyższy, dlatego pomiar jest kluczowy.
Dopiero po ustaleniu rzeczywistego poboru prądu można dobrać odpowiedni przekaźnik. Przekaźnik 30A może być wystarczający dla nagrzewnicy o mocy ok. 150W, ale dla większego obciążenia (grzałka + silnik o sumarycznej mocy 300W lub więcej) zaleca się zastosowanie przekaźnika o wyższym nominalnym prądzie pracy, np. 60A. Zawsze warto mieć pewien zapas bezpieczeństwa, aby uniknąć przegrzania i uszkodzenia elementów.
Regulacja obrotów wentylatora i mocy grzania
Regulacja mocy grzania oraz obrotów wentylatora jest kluczowa dla komfortu i efektywności. Typowe potencjometry o małej mocy (do 0,5W) nie nadają się do szeregowego podłączenia z grzałką czy silnikiem, gdyż natychmiast ulegną spaleniu. Istnieją potencjometry drutowe o większej mocy, ale ich stosowanie jako regulatorów nie jest trwałym ani efektywnym rozwiązaniem, ponieważ wydzielają dużo ciepła.
Zamiast potencjometrów, zaleca się zastosowanie dedykowanych regulatorów obrotów silnika prądu stałego, często opartych na technologii PWM (Pulse Width Modulation), dostępne na rynku w przystępnych cenach. Taki regulator pozwala na płynną zmianę obrotów silnika wentylatora. Możliwe są następujące konfiguracje:
- Dwa niezależne regulatory PWM: Jeden do regulacji obrotów silnika wentylatora, drugi do regulacji mocy grzałki. Pozwala to na precyzyjne sterowanie każdym elementem oddzielnie.
- Jeden regulator PWM dla całego urządzenia: Całe urządzenie (grzałka + silnik) można podłączyć do jednego regulatora. Regulacja będzie wtedy wspólna dla obrotów i mocy grzania, co może być nieco mniej precyzyjne, ale upraszcza instalację. Należy upewnić się, że regulator jest przystosowany do łącznego obciążenia.
W przypadku wyboru przełącznika, warto zainwestować w model o wysokiej obciążalności prądowej, np. włącznik od wycieraczek z Zetor'a, jeśli faktycznie ma deklarowany prąd 80A. Umożliwi to bezpieczne przełączanie trybów pracy lub odcięcie zasilania.
DC12V manual four wire PWM fan speed regulator #dcmotor #bldcfan #pcbdesign #fanPCB #PWMmotor #fan
Wybór i zastosowanie oporników
Stosowanie oporników do regulacji mocy grzania lub obrotów wentylatora jest możliwe, ale wiąże się z wydzielaniem dużej ilości ciepła. Opornik musi być dobrany tak, aby jego moc strat była równa lub większa niż moc, którą będzie musiał rozproszyć. Moc strat oblicza się ze wzorów: P=U*I, P=I²*R lub P=U²/R. Opornik powinien być umieszczony w strumieniu zimnego powietrza zasysanego do nagrzewnicy, aby zapobiec jego przegrzewaniu. Przykładowo, opornik 1Ω/25W może być punktem wyjścia, ale jego rzeczywista przydatność zależy od konkretnego silnika i pożądanego spadku napięcia. Oporniki o zbyt dużej rezystancji (np. 6Ω) mogą znacznie ograniczyć prąd (dla 12V prąd wynosiłby I=12V/6Ω=2A), co może być zbyt mało dla efektywnej pracy silnika wentylatora. Oporniki stosowane jako zamienniki LED (np. Canbus 25W 6Ω) zazwyczaj nie są odpowiednie do takich zastosowań z uwagi na ich charakterystykę i moc.
Alternatywne rozwiązania grzewcze
Warto rozważyć również inne typy ogrzewania. Uniwersalna nagrzewnica wodna, wpięta w układ chłodzenia silnika minikoparki, często oferuje bardziej efektywne i ekonomiczne ogrzewanie. Jednakże jej instalacja wymaga dostępności miejsca w kabinie oraz możliwości wpięcia się w układ chłodzenia, co w małych minikoparkach bywa problematyczne. W przypadku ograniczonej przestrzeni, elektryczne nagrzewnice stanowią często jedyną realną opcję, pomimo ich specyficznych wymagań instalacyjnych.
