Napęd 4x2 w ciągnikach siodłowych: Kompleksowy przewodnik

Wybór konfiguracji napędu w ciągniku siodłowym to jedna z podstawowych decyzji, przed jakimi staje przewoźnik. Nie jest to jedynie kwestia technicznej specyfikacji, ale istotny wybór biznesowy, który wpływa na koszty eksploatacji, ładowność, rodzaje zastosowań i ostatecznie - rentowność zakupu. Oznaczenia 4×2, 6×2 i 6×4 kryją w sobie klucz do dopasowania pojazdu do konkretnych zadań transportowych.

Rodzaje przeniesienia napędu na poszczególne osie

To, jaki napęd może występować w danej ciężarówce, determinuje liczba osi ciężarówki. Konfiguracja osi jest wybierana w zależności od planowanego zastosowania pojazdu. Mike Smulders (Product Manager w BAS World) wyjaśnia: „Podczas zakupu ciężarówki kluczowe jest dobranie odpowiedniej konfiguracji, aby pojazd w pełni odpowiadał wymaganym zadaniom.” Jedna oś jest często wybierana do transportu drogowego. Pojazdy z wieloma osiami są powszechnie używane w budownictwie lub w pracach dystrybucyjnych.

Oznaczenia konfiguracji napędu

Pierwsza cyfra w oznaczeniu konfiguracji osi oznacza całkowitą liczbę punktów kołowych (zazwyczaj jedno koło bliźniacze liczone jest jako jeden punkt), a druga - liczbę kół napędzanych. W branży pojazdów użytkowych często mówi się o konfiguracjach osi, które są jednym z kluczowych elementów do rozważenia podczas poszukiwania odpowiedniego pojazdu. Rodzaj konfiguracji zależy bowiem od potrzeb transportowych, ponieważ każde warunki pracy wymagają innej konfiguracji osi. Konfiguracje osi dotyczą ciągników i samochodów ciężarowych z zabudową, ale nie naczep.

Konfiguracja osi określa, ile osi jest napędzanych, co zależy od przeznaczenia pojazdu. Na przykład, konfiguracja 4x2 oznacza, że pojazd ma 4 koła, z których 2 są napędzane. W konfiguracjach osi wyróżniamy dwa rodzaje osi: kierowaną i napędzaną.

• Oś kierowana: Oś, której koła obracają się, umożliwiając kierowanie pojazdem. Służy do nadawania kierunku i utrzymania kontroli nad torem jazdy pojazdu. Zazwyczaj jest to przednia oś pojazdu.
• Oś napędzana: Oś, która jest bezpośrednio połączona z silnikiem i dostarcza moc do kół, aby poruszać pojazd do przodu lub do tyłu.

Konfiguracje w zależności od liczby osi

• W ciężarówkach dwuosiowych: Możliwy jest napęd tylko tylnej osi 4x2 lub napęd obu osi 4x4. Napęd 4x4 może być realizowany przez manualne dołączanie osi przedniej lub przez centralny mechanizm różnicowy.
• W ciężarówkach trzyosiowych: Możliwy jest napęd tylko jednej z tylnych osi 6x2, napęd obu tylnych osi 6x4 lub napęd wszystkich osi 6x6. Napęd 6x6 może być aktywowany przez manualne dołączanie osi przedniej lub realizowany stale przez centralny mechanizm różnicowy.
• W ciężarówkach czteroosiowych: Możliwy jest napęd tylko jednej z tylnych osi 8x2, napęd obu tylnych osi 8x4, napęd trzech osi 8x6 lub napęd wszystkich osi 8x8. W przypadku napędu 8x6 mamy dwa warianty - z napędzaną pierwszą przednią osią oraz z napędzaną drugą przednią osią. Napęd 8x6 i 8x8 może być aktywowany przez manualne dołączanie osi przedniej/przednich lub realizowany stale przez centralny mechanizm różnicowy.

W ciężarówkach z zabudową liczba kół może wynosić nawet 12, co pozwala na większą różnorodność konfiguracji. Do 6x6 układy są takie same jak w ciągnikach. W przypadku 8 kół dostępne są konfiguracje 8x2, 8x2/4, 8x2/6 (z 4 osiami, z których jedna jest napędzana, a trzy są kierowane), 8x4, 8x4/4, 8x6 i 8x8.

Układy rozdziału napędu w pojazdach z wieloma osiami

Układy rozdziału napędu w pojazdach trzy i więcej osiowych o co najmniej dwóch osiach napędzanych możemy podzielić na równoległe i szeregowe.

• Układy równoległe: Charakteryzują się tym, że do każdej osi napędowej moment napędowy dostarczany jest poprzez wał napędowy wychodzący ze skrzyni rozdzielczej. Stosowane były w starszych rozwiązaniach samochodów ciężarowo-terenowych oraz w pojazdach wojskowych (m.in. Studebacker US6, Praga V3S, STAR 660, STAR 266). Mechanizm różnicowy pomiędzy osiami podwójnymi nie występuje, co stanowi pewien problem przy jazdach na asfalcie.
• Układy szeregowe: Charakteryzują się tym, że dla osi środkowej/ych (w trzyosiowym chodzi o oś drugą, a w czteroosiowych o oś drugą i trzecią) moment napędowy dostarczany jest poprzez wał/wały napędowe wychodzące ze skrzyni rozdzielczej, a dla skrajnej/skrajnych osi napędowych (w trzyosiowym chodzi o oś ostatnią - trzecią, a w czteroosiowych o oś pierwszą i czwartą) moment napędowy dostarczany jest z osi środkowej/ych. Dystrybucja momentu napędowego pomiędzy osiami podwójnymi może odbywać się przez międzyosiowy mechanizm różnicowy wyposażony w blokadę. Rozwiązanie to jest najbardziej rozpowszechnione współcześnie zarówno w samochodach budowlanych, jak i ciężarowo-terenowych. W rozwiązaniu tym ta sama skrzynia rozdzielczo-redukcyjna może być zastosowana w różnych konfiguracjach napędu (np.: 4x4, 6x6, 8x6, 8x8, 10x10, 12x12).

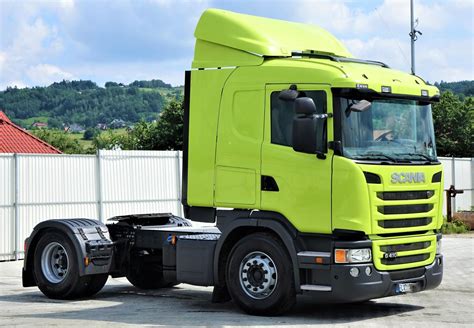

Ciągnik siodłowy 4x2: Lider w transporcie dalekobieżnym

Najpopularniejsza i najczęściej spotykana na europejskich drogach konfiguracja to ciągnik 4x2. Posiada on jedną oś skrętną z przodu i jedną oś napędową z tyłu. Jego dominacja nie jest przypadkowa - to rozwiązanie jest ucieleśnieniem efektywności kosztowej w standardowym transporcie dalekobieżnym.

Zalety i zastosowania ciągników 4x2

Największą zaletą ciągnika 4x2 jest jego niska masa własna, co bezpośrednio przekłada się na wyższą teoretyczną ładowność w ramach dopuszczalnej masy całkowitej (DMC) zestawu, wynoszącej najczęściej 40 ton. Mniejsza liczba komponentów układu napędowego, takich jak mosty czy wały, oznacza niższe opory toczenia i, co za tym idzie, niższe zużycie paliwa. Jest to również najtańsza opcja w zakupie i najprostsza w serwisowaniu - mniej opon do wymiany, prostsza konstrukcja zawieszenia i układu przeniesienia napędu.

Konfiguracja 4x2 jest najczęściej spotykana i używa się jej głównie w pojazdach przeznaczonych na długie trasy i często poruszających się po autostradach. W tego typu pojazdach osie napędzane to zawsze osie tylne. Polska jest jednym z największych graczy w europejskim transporcie drogowym. W naszym kraju zarejestrowanych jest ponad pół miliona ciągników siodłowych, z czego większość to właśnie modele 4x2.

Jeśli Twoja firma koncentruje się na transporcie długodystansowym standardowych towarów po dobrych drogach, a priorytetem jest optymalizacja zużycia paliwa i kosztów, ciągnik 4x2 jest jedynym racjonalnym wyborem. W porównaniu z cięższymi modelami, 4x2 wymaga mniej paliwa, a różnica w kosztach rocznych może sięgać nawet kilkunastu tysięcy złotych na jeden pojazd. W przypadku dużych flot daje to ogromne oszczędności.

Wady i ograniczenia

Czegoś podobnego w ciągniku 4x2 w ogóle nie zrobimy. Co więcej, nawet typowo brytyjski „pusher” o układzie osi 6x2 ze środkową osią pchaną, niewiele tutaj pomoże, gdyż jej podniesienie nie wpłynie znacząco na przyczepność osi napędowej. Nie bez znaczenia na śliskich drogach ma być także stabilność naczepy.

Holenderski magazyn branżowy „Truckstar” opublikował sensacyjną informację dotyczącą transportu w Norwegii. Okazuje się, że norweski rząd bada właśnie możliwość zakazania ruchu ciężarówek o układzie osi 4x2 na wybranych górskich trasach. Ma być to odpowiedź na dużą ilość zdarzeń z udziałem zagranicznych ciężarówek, które często po prostu nie nadają się do pracy w bardzo trudnych, zimowych warunkach. Pojazdy takie, często mające też polskie rejestracje, są według Norwegów stanowczo zbyt stałym elementem przydrożnych zasp, a ponadto regularnie utrudniają ruch mając ogromne problemy z pokonywaniem wzniesień. Przy rozważaniu wprowadzenia takiego zakazu zwraca się szczególną uwagę na rozłożenie masy pojazdu.

Inne popularne konfiguracje napędów w ciągnikach siodłowych

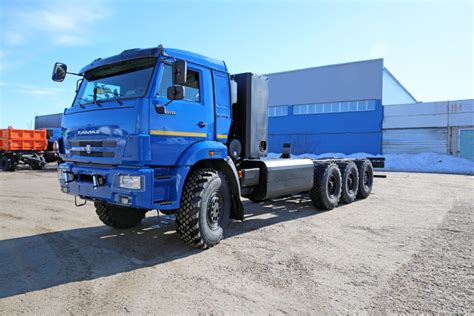

Konfiguracja 6x2

Konfiguracja 6x2 to krok w stronę większej wszechstronności i dopuszczalnej masy całkowitej w niektórych zastosowaniach. Taki ciągnik posiada trzy osie: jedną skrętną, jedną napędową oraz jedną dodatkową oś nienapędzaną, która może być umieszczona przed osią napędową (tzw. pchająca, ang. pusher) lub za nią (wleczona, ang. tag axle). Najważniejszą cechą osi dodatkowej jest zazwyczaj możliwość jej podnoszenia. Dzięki temu, gdy pojazd jest pusty lub lekko załadowany, oś można unieść, zmniejszając zużycie opon i opory toczenia, zbliżając charakterystykę pojazdu do wersji 4x2.

Głównym celem stosowania układu 6x2 jest lepsze rozłożenie ciężaru i możliwość legalnego przewożenia cięższych, skondensowanych ładunków bez przekraczania dopuszczalnego nacisku na oś napędową (w Polsce i UE to zazwyczaj 11,5 tony). Jest to idealne rozwiązanie do transportu ciężkich kontenerów 20-stopowych, cystern czy naczep-silosów, gdzie duża masa skupiona jest na niewielkiej długości. W konfiguracji 6x2 liczba osi napędzanych zależy od masy ładunku. Im większy ciężar, tym więcej osi napędzanych jest potrzebnych. Konfiguracja 6x2 może występować w dwóch wariantach: z jedną osią kierowaną lub z sztywną osią tylną.

Jeśli natomiast często przewozisz ciężkie, skoncentrowane ładunki, jak cysterny czy kontenery, a Twoje trasy bywają zróżnicowane, ciągnik 6x2 z podnoszoną osią zapewni niezbędną wszechstronność i zgodność z przepisami dotyczącymi nacisku na osie. Jest to inteligentny kompromis między ekonomią a możliwościami.

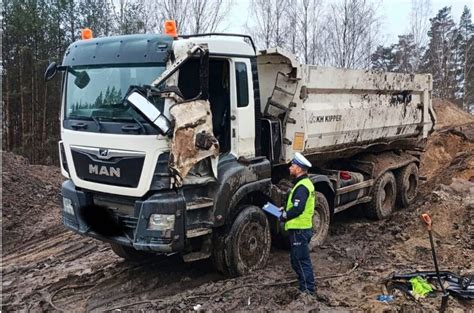

Konfiguracja 6x4

Gdy kończy się asfalt, a warunki stają się ekstremalne, do gry wkracza ciągnik 6x4. W tej konfiguracji na trzy osie aż dwie są napędzane (tzw. tandem). Podwójny most napędowy, często wyposażony w blokady mechanizmów różnicowych (zarówno międzyosiowych, jak i międzykołowych) oraz zwolnice w piastach kół, zapewnia niezrównaną trakcję. Taki pojazd jest stworzony do pracy w najcięższych warunkach: na placach budowy, w kopalniach, przy transporcie drewna z lasu czy w przewozach ponadgabarytowych. Zdolność do pokonywania wzniesień, grząskiego terenu czy śliskich nawierzchni jest nieporównywalnie wyższa niż w przypadku konfiguracji z jedną osią napędową.

Oczywiście, ta potężna siła ma swoją cenę. Ciągniki 6x4 są najcięższe, co ogranicza ich ładowność w standardowym transporcie. Charakteryzują się również najwyższym zużyciem paliwa z powodu większych oporów wewnętrznych układu napędowego. Są także najdroższe w zakupie i serwisowaniu. Jeśli Twoim codziennym środowiskiem pracy są place budowy, leśne dukty, kopalnie lub transport ładunków ponadnormatywnych, gdzie trakcja i potężna siła uciągu są bezwzględnie wymagane, wówczas tylko ciągnik 6x4 zapewni niezawodność i bezpieczeństwo operacji.

Inne konfiguracje specjalistyczne

Mike Smulders (Product Manager w BAS World) dodaje: „W szczególności w przypadku pojazdów budowlanych ważne jest, aby ciężarówka była wyposażona w kilka napędzanych osi, opcjonalnie z redukcją osi, aby zapewnić optymalną wydajność nawet w trudnych warunkach.” Czy posiadasz pojazd budowlany, którym czasami jeździsz w terenie off-road? W takim przypadku konfiguracja 6x6 może być dobrym wyborem. Konfiguracja 4x4 znajduje zastosowanie głównie w sektorze budowlanym oraz w dystrybucji. Dzięki większej liczbie osi napędzanych pojazd zyskuje lepszą przyczepność. Dodatkowo ciągniki w tej konfiguracji mają wyższe podwozie, co ułatwia poruszanie się w trudnym terenie.

Podział napędów 4x4 ze względu na rozdział w skrzyni rozdzielczej

W ciężarówkach dwuosiowych możliwy jest napęd tylko tylnej osi 4x2 lub napęd obu osi 4x4. Napęd 4x4 może być realizowany przez manualne dołączanie osi przedniej lub przez centralny mechanizm różnicowy.

Napęd dołączany

W przypadku napędu 4x4 realizowanego przez manualne dołączanie osi przedniej, dla jazdy terenowej w trudnych warunkach nie ma znaczenia, czy mamy napęd 4x4 realizowany przez zablokowany centralny mechanizm różnicowy, czy też napęd 4x4 realizowany jest przez manualne dołączenie osi przedniej. Różnica występuje tylko dla jazdy asfaltowej i jazdy terenowej w warunkach, w których blokada centralnego mechanizmu różnicowego nie jest potrzebna. Dzieje się tak dlatego, że przy stałym napędzie 4x4 jest realizowany na wszystkie koła, a przy napędzie manualnie dołączającym przednią oś napęd jest realizowany tylko przez tylną oś.

Napęd z manualnie dołączaną osią przednią warto wybrać w sytuacji, gdy samochód rzadko jeździ w warunkach, w których potrzebny jest napęd wszystkich kół. Jest też przydatny, gdy auto cały czas jeździ w bardzo trudnych warunkach, co przy napędzie stałym przez centralny mechanizm różnicowy wymagałoby zastosowania blokady tego mechanizmu. Przy napędzie dołączanym, gdy napęd przedniej oś nie jest dołączony, samochód ma mniejszą trakcję i stabilność na nawierzchniach śliskich (takich jak błoto, glina, śnieg czy lód). Momentem napędowym obciążane są tylko tylne osie, co może generować przeciążenia napędowe przy jazdach terenowych dla wszystkich elementów tylnego układu napędowego.

Napęd stały i proporcje napędu pomiędzy osie

Napęd stały warto wybrać wówczas, gdy samochód jeździ w takich warunkach, że musi mieć napęd wszystkich kół, ale nie są to aż tak trudne warunki, aby wymagały załączenia blokady centralnego mechanizmu różnicowego. Napęd stały daje wtedy w warunkach terenowych nie tylko większą trakcję, ale także dużą stabilność (m.in. pojazd nie zsuwa się na nachylonych nawierzchniach) i pełną kierowalność. Załączenie blokady centralnego mechanizmu różnicowego nie zmniejsza trakcji, ale ogranicza stabilność i kierowalność. Dlatego jeżeli priorytetem jest stabilność i kierowalność, to najlepszym rozwiązaniem jest napęd stały bez załączonej blokady. Przy napędzie stałym cały układ rozdziału napędu jest obciążany momentem napędowym, co daje duży zapas na przeciążenia napędowe.

W przypadku samochodów ciężarowych budowlanych i ciężarowo-terenowych ze stałym napędem wszystkich kół realizowanym przez centralny mechanizm różnicowy, bardzo istotną sprawą dla trakcyjności i stabilności pojazdu jest uwzględnienie rozkładu masy pojazdu pomiędzy oś przednią/osie przednie, a oś tylną/osie tylne (z uwzględnieniem pełnego załadunku oraz liczby kół przedniej/przednich i tylnej/tylnych osi, które mają przenosić napęd i naciski).

Tabela proporcji napędu dla skrzyni rozdzielczej z centralnym mechanizmem różnicowym

Samochody ciężarowe budowlane i ciężarowo-terenowe o tej samej konfiguracji napędu mają inne DMC, co skutkuje innym rozkładem DMC pomiędzy przodem i tyłem. W samochodach ciężarowo-terenowych nośność wszystkich osi jest taka sama, a w samochodach budowlanych osie tylne mają podwójne koła i większą nośność niż osie przednie. Jako że dla dobrej trakcyjności i stabilności proporcje napędu powinny być zbliżone do rozkładu DMC pomiędzy osie, to proporcje napędu w samochodach budowlanych i ciężarowo-terenowych znacznie się różnią dla poszczególnych konfiguracji napędu.

Napęd dołączany hydraulicznie

Napęd HydroDrive firmy MAN oraz HAD (Hydraulic Auxiliary Drive) firmy Mercedes polega na napędzaniu osi przedniej lub/i wleczonej poprzez czynnik roboczy jakim jest olej hydrauliczny. Przy napędzaniu kół danej osi w sposób hydrauliczny niepotrzebna jest skrzynia rozdzielczo-redukcyjna, jak i wał napędowy, półosie czy mechanizm różnicowy. Wpływa to na obniżenie masy o 400 kg oraz spadek zużycia paliwa w związku z masami wirującymi. Rozwiązanie to, w przeciwieństwie do klasycznych rozwiązań, nie powoduje zmiany wysokości podwozia, gdyż nie potrzebuje dodatkowego miejsca. Dlatego może być stosowane nawet w niskopodwoziowych ciągnikach siodłowych, ale skutecznością napędu (trakcją) nie dorównuje wyżej wymienionym napędom mechanicznym. Nie nadaje się zatem do zastosowań terenowych, ale w przypadku ciężarówek drogowych, które poruszają się po nawierzchniach zimowych czy samochodów budowlanych poruszających się po drogach utwardzonych jest w sam raz.

Blokady mechanizmów różnicowych

Blokady wzdłużnych (międzyosiowych) mechanizmów różnicowych

Ilość blokad wzdłużnych mechanizmów różnicowych jest zależna od ilości wzdłużnych mechanizmów różnicowych, a ta zależy od liczby osi, rodzaju napędu oraz liczby osi napędzanych. Dla napędu stałego 4x4 jest tylko jedna blokada wzdłużnego mechanizmu różnicowego (centralnego mechanizmu różnicowego), a dla napędu 4x4 manualnie dołączającego przednią oś nie ma żadnej blokady mechanizmu różnicowego (gdyż nie ma ani jednego wzdłużnego mechanizmu różnicowego).

Dla schematu napędu stałego 6x6 występują dwie blokady wzdłużnych mechanizmów różnicowych - blokada centralnego mechanizmu różnicowego (znajdująca się w skrzyni rozdzielczej ze stałym napędem) oraz blokada międzyosiowego tylnego mechanizmu różnicowego (znajdująca się w środkowej osi). W środkowej osi znajdują się dwa mechanizmy różnicowe - jeden wzdłużny rozdzielający napęd pomiędzy tylne osie i jeden poprzeczny rozdzielający napęd pomiędzy koła środkowej osi.

Dla schematu napędu stałego 8x8 występują trzy blokady wzdłużnych mechanizmów różnicowych - blokada centralnego mechanizmu różnicowego (znajdująca się w skrzyni rozdzielczej), blokada międzyosiowego tylnego mechanizmu różnicowego (znajdująca się w trzeciej osi) oraz blokada międzyosiowego przedniego mechanizmu różnicowego (znajdująca się w drugiej osi). W trzeciej osi znajdują się dwa mechanizmy różnicowe - jeden wzdłużny rozdzielający napęd pomiędzy tylne osie i jeden poprzeczny rozdzielający napęd pomiędzy koła trzeciej osi. W drugiej osi znajdują się też dwa mechanizmy różnicowe (jeden wzdłużny rozdzielający napęd pomiędzy przednie osie i jeden poprzeczny rozdzielający napęd pomiędzy koła drugiej osi).

Blokady poprzecznych (osiowych) mechanizmów różnicowych

Ilość poprzecznych blokad mechanizmów różnicowych jest zależna od ilości poprzecznych (osiowych) mechanizmów różnicowych, a ta zależy od ilości osi napędzanych. Dla napędu 4x2 występuje jedna oś napędzana i jeden mechanizm różnicowy, który w samochodach drogowych może opcjonalnie posiadać blokadę mechanizmu różnicowego, a w samochodach budowlanych ma ją obligatoryjnie.

Ciągniki MAN 4x2: Wybór dla efektywności

Ciągniki siodłowe MAN 4x2 to pojazdy, które zdobyły uznanie na rynku transportowym dzięki swojej niezawodności, wydajności i oszczędności paliwa. Tego typu pojazdy są niezwykle popularne w transporcie drogowym, zwłaszcza w przypadku przewozu towarów na średnich i długich dystansach. W kontekście ciągników MAN, wersja 4x2 jest bardzo często wybierana z uwagi na optymalny kompromis pomiędzy wydajnością a kosztami eksploatacji.

Dlaczego warto wybrać ciągnik MAN 4x2?

• Wydajność paliwowa: Ciągniki siodłowe MAN 4x2 są znane ze swojej doskonałej efektywności paliwowej.
• Niezawodność i trwałość: Pojazdy te są projektowane z myślą o trudnych warunkach transportowych, co zapewnia ich długowieczność i minimalizuje ryzyko awarii. Dzięki solidnej konstrukcji oraz zastosowaniu wysokiej jakości materiałów, ciągniki MAN 4x2 potrafią wytrzymać tysiące kilometrów bez poważniejszych usterek.
• Komfort pracy kierowcy: MAN stawia także na komfort kierowcy. Kabiny w tych pojazdach są przestronne i ergonomiczne, co pozwala na długie godziny pracy w wygodnych warunkach. Dodatkowo nowoczesne systemy multimedialne i wspomagania kierowcy, takie jak tempomat czy systemy bezpieczeństwa, sprawiają, że podróż staje się bardziej komfortowa i bezpieczna.

Dostępne modele MAN 4x2

W ofercie MAN znajduje się kilka wersji ciągników 4x2, dostosowanych do różnych potrzeb transportowych. Modele takie jak MAN TGX, MAN TGS, czy MAN TGM są dostępne w wersjach z różnymi typami silników i konfiguracjami kabiny. Można je dostosować do różnych rodzajów transportu, od przewozu towarów po długodystansowe podróże międzynarodowe.

• MAN TGX: To model, który łączy w sobie wysoką moc i nowoczesne technologie, co czyni go idealnym do transportu dalekobieżnego.
• MAN TGS: To pojazd przeznaczony do bardziej wymagających zadań, w tym transportu w terenie, dzięki czemu sprawdzi się w różnych branżach.
• MAN TGM: To z kolei idealny wybór do średniodystansowego transportu, gdzie liczy się zarówno wydajność, jak i ekonomika eksploatacji.

Zastosowanie ciągników MAN 4x2 w Polsce i korzyści

W Polsce, gdzie transport drogowy odgrywa kluczową rolę w gospodarce, ciągniki siodłowe MAN 4x2 są bardzo popularnym wyborem. Dzięki nim możliwe jest przewożenie towarów w kraju oraz do innych państw Unii Europejskiej, zwłaszcza w kontekście międzynarodowego transportu. Pojazdy te świetnie sprawdzają się na polskich drogach, które są dobrze przygotowane do tego typu transportu, zwłaszcza w kontekście sieci autostrad i dróg ekspresowych.

• Niższe koszty eksploatacji: Dzięki optymalizacji silników oraz systemom zarządzania energią, MAN 4x2 to pojazd, który nie tylko oszczędza paliwo, ale także zmniejsza koszty serwisowe. Wysoka jakość komponentów oraz dostępność części zamiennych w Polsce sprawiają, że utrzymanie pojazdów MAN jest stosunkowo niedrogie.
• Bezpieczeństwo: Ciągniki MAN 4x2 są wyposażone w nowoczesne systemy bezpieczeństwa, takie jak ABS, ESP, systemy wspomagania hamowania oraz monitoring ciśnienia w oponach, co znacząco zwiększa bezpieczeństwo kierowcy i ładunku. Dzięki temu transport staje się bardziej bezpieczny, a ryzyko wypadków minimalizowane.
