Pasek napędu noży to kluczowy element w wielu maszynach ogrodniczych, takich jak kosiarki, traktorki czy wertykulatory. Jego podstawowym zadaniem jest przeniesienie energii z silnika na noże lub inne elementy robocze, co zapewnia ich skuteczne działanie. Niestety, pasek może ulec zużyciu, uszkodzeniu lub utracić prawidłowe napięcie, co znacząco wpłynie na wydajność urządzenia. Pasek klinowy jest fundamentalnym komponentem napędu, a jego prawidłowe funkcjonowanie gwarantuje efektywne przenoszenie mocy. Zjawisko poślizgu paska po rolkach napędowych jest jednak częstym problemem, który może prowadzić do szeregu awarii, spadku efektywności pracy, a nawet kosztownych przestojów. W niniejszym artykule szczegółowo omówimy mechanizm poślizgu, typowe objawy, najczęstsze przyczyny oraz skuteczne metody diagnozowania i naprawy problemów z paskiem napędowym.
Mechanizm poślizgu paska klinowego
Poślizg paska klinowego występuje wówczas, gdy siła tarcia pomiędzy bokami paska a rowkiem koła pasowego jest niewystarczająca do przeniesienia wymaganego momentu obrotowego. W efekcie pasek porusza się względem koła z mniejszą prędkością, a energia kinetyczna, zamiast być przekształcana w pracę, zamienia się w ciepło. Długotrwały poślizg prowadzi do przegrzewania materiału paska, jego wypalania, a także uszkodzenia wewnętrznych wzmocnień. Konsekwencją tego zjawiska jest skrócenie żywotności paska oraz innych elementów układu napędowego.
Objawy problemów z paskiem napędowym
Objawy poślizgu lub luzu paska klinowego są zazwyczaj łatwo zauważalne dla użytkownika. Początkowo może pojawić się charakterystyczne piszczenie, szczególnie podczas rozruchu lub w momentach zwiększonego obciążenia. Następnie mogą wystąpić chwilowe wahania mocy lub wyraźny spadek prędkości obrotowej napędzanych elementów (np. noży). Dodatkowe symptomy to nagrzewanie się koła pasowego oraz wyczuwalny, charakterystyczny zapach spalonej gumy. Długotrwały poślizg może doprowadzić do uszkodzenia łożysk, ponieważ zwiększa siły poprzeczne działające na nie, prowadząc do ich przegrzewania i deformacji koszyka. W takich sytuacjach uszkodzenie paska jest często tylko początkiem poważniejszego problemu.
Pierwszym sygnałem, że pasek napędu noży może wymagać wymiany, jest jego zauważalne zużycie. W miarę eksploatacji urządzenia pasek może tracić elastyczność i stawać się coraz bardziej luźny. Może to prowadzić do utraty prawidłowego napięcia, co negatywnie wpływa na działanie maszyny. Jeśli urządzenie działa mniej wydajnie, a noże nie tną tak skutecznie jak wcześniej, jest to sygnał do sprawdzenia stanu paska napędowego.
Najczęstsze przyczyny poślizgu i spadania paska klinowego
Zrozumienie kluczowych czynników prowadzących do poślizgu i spadania paska klinowego jest niezbędne dla skutecznego zapobiegania problemom i ich rozwiązywania.
1. Niewłaściwe napięcie paska
Zbyt słabo napięty pasek to jedna z najczęstszych przyczyn poślizgu. Pasek przenosi moc dzięki dociskowi jego boków do rowka koła pasowego. Niewystarczające napięcie uniemożliwia generowanie odpowiedniej siły tarcia. Problem ten często pojawia się po wymianie paska, gdy montaż odbywa się bez uwzględnienia wymaganego ugięcia lub bez użycia odpowiedniego napinacza. Luźny pasek ślizga się, zwłaszcza pod dużym obciążeniem, co objawia się piszczeniem, a następnie nagrzewaniem i utworzeniem się szklistej powierzchni bocznej.
Zbyt mocno napięty pasek również może prowadzić do poślizgu. Nadmierne napięcie deformuje pasek, zwiększa tarcie wewnętrzne gumy i może doprowadzić do rozciągnięcia lub uszkodzenia linek wzmacniających. Pasek traci elastyczność i gorzej dopasowuje się do rowka koła. Zamiast równomiernego przylegania, dochodzi do pracy punktowej lub krawędziowej, skutkującej szybkim nagrzewaniem się paska wzdłuż jego bocznych powierzchni. W skrajnych przypadkach sztywny pasek może "podskakiwać" na kole pasowym, cyklicznie tracąc kontakt z rowkiem i zwiększając poślizg.
2. Zużycie lub uszkodzenie koła pasowego
Stan koła pasowego ma kluczowy wpływ na współpracę z paskiem. Koła pasowe w maszynach ogrodniczych często pracują w trudnych warunkach, narażone na zapylenie, co prowadzi do ich polerowania i ścierania rowka. Zużyty rowek może stać się zbyt gładki, a nawet wklęsły, uniemożliwiając paskowi skuteczne "zaczepienie". Jeśli rowek jest zbyt szeroki, pasek opiera się głównie na swojej dolnej części, zamiast na bokach, co uniemożliwia prawidłowe przenoszenie momentu obrotowego, gdyż pasek klinowy przenosi moc głównie bokami.

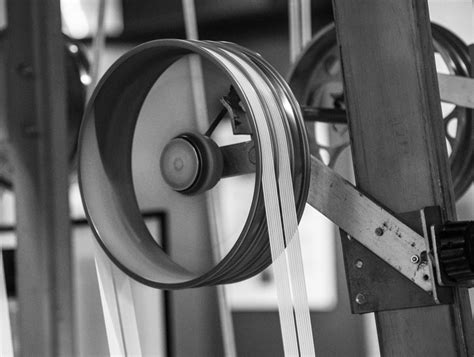

Uszkodzony lub zniekształcony rowek koła pasowego spowoduje poślizg nawet przy idealnie dobranym pasku. Ważne jest, aby profil paska klinowego odpowiadał profilowi rowka. Niewłaściwy profil paska (za szeroki lub za wąski) również prowadzi do problemów. Za szeroki pasek będzie pracował tylko na krawędziach, a za wąski spadnie zbyt głęboko, zmniejszając kąt styku i powodując poślizg pod obciążeniem. Niewłaściwy profil powoduje także nierównomierne zużycie i przegrzewanie paska, a także nieosiowe obciążenie, które z czasem odbija się na łożyskach.
3. Zanieczyszczenia na powierzchniach roboczych
Oleje, smary, wilgoć, błoto i pył są wrogami efektywnego tarcia. Nawet cienka warstwa oleju lub smaru między paskiem a kołem pasowym może zmniejszyć przyczepność o kilkadziesiąt procent. W maszynach ogrodniczych wycieki oleju, zabrudzenia organiczne lub pył mogą osadzać się na paskach, tworząc lepki film, który uniemożliwia prawidłowe tarcie. Poślizg spowodowany zanieczyszczeniami może pojawić się nawet po krótkim kontakcie paska z olejem. Guma pod wpływem zanieczyszczeń nagrzewa się, zmieniając swoją strukturę i nabierając połyskującej, szklistej powierzchni. Taki pasek zazwyczaj nie odzyskuje już swoich właściwości i wymaga wymiany.
4. Zużycie i starzenie się paska
Kolejnym powodem do wymiany paska napędu noży mogą być uszkodzenia mechaniczne. Pęknięcia, przetarcia czy zerwania mogą wynikać z naturalnego procesu starzenia się materiału oraz z niewłaściwej eksploatacji urządzenia. Z czasem paski klinowe tracą swoje właściwości. Materiał gumowy ulega utlenianiu, wzmocnienia mogą się rozciągać, a powierzchnia boczna staje się gładka. Zużyty pasek ma mniejszy współczynnik tarcia i nawet przy prawidłowym napięciu pracuje nierównomiernie. Pęknięcia, spłaszczenia, odbarwienia lub wykruszenia to oznaki zużycia, które znacząco zmniejszają powierzchnię styku paska z rowkiem, zwiększając ryzyko poślizgu. Stan paska należy oceniać nie tylko wizualnie, ale także na podstawie jego zachowania podczas pracy.
5. Niewłaściwy dobór pasków w układach wielopaskowych
W układach, gdzie pracuje kilka pasków klinowych równolegle, poślizg może pojawić się, gdy paski nie są identyczne pod względem długości, profilu lub sprężystości. Sytuacja ta jest częsta, gdy wymienia się tylko jeden pasek z zestawu lub stosuje się paski różnych producentów. Nawet niewielka różnica w długości powoduje, że jeden pasek pracuje pod większym obciążeniem, podczas gdy pozostałe mają mniejszy udział w przenoszeniu mocy. W profesjonalnych zastosowaniach paski dobiera się parami lub kompletami o tej samej specyfikacji, najlepiej z tej samej partii produkcyjnej.
6. Niewspółosiowość kół pasowych
Jedną z najtrudniejszych do zdiagnozowania przyczyn poślizgu jest niewspółosiowość kół pasowych. Jeśli koła nie są ustawione idealnie równolegle lub znajdują się w różnych płaszczyznach, pasek zaczyna pracować pod kątem. Powoduje to jego nierównomierne ścieranie oraz cykliczne utraty kontaktu z rowkiem. Niewspółosiowość może wynikać ze zużycia łożysk, przesunięcia osi po uderzeniu, niewłaściwego montażu lub odkształcenia konstrukcji maszyny. Objawy to przemieszczanie się paska na boki, nierównomierne nagrzewanie i szybsze zużycie po jednej stronie.
7. Brak lub uszkodzenie prowadnic paska
Częstym problemem zgłaszanym przez użytkowników jest spadanie paska z koła na wale silnika, zwłaszcza podczas rozłączania noży. Okazuje się, że problem ten często wynika z braku lub uszkodzenia prowadnic paska. Prowadnica, zazwyczaj w postaci metalowego pręta lub blokady, ma za zadanie utrzymywać pasek w odpowiedniej pozycji i zapobiegać jego spadaniu. Jeśli prowadnica jest ułamana, brakuje jej lub jest niewłaściwie wygięta, pasek może łatwo zrzucić. Niektóre kosiarki posiadają takie prowadnice w kształcie litery "U" lub jako dwa pręty przy każdym kole pasowym, które blokują pasek przed wypadnięciem. Ich brak lub uszkodzenie może prowadzić do tego, że pasek "skacze" lub "wariuje" i spada.
8. Problemy z hamulcem noży
W niektórych przypadkach problem ze spadającym paskiem lub jego niewłaściwym zachowaniem (np. kręcenie nożem pomimo rozłączenia) może wiązać się z hamulcem noży. Jeśli hamulec nie działa prawidłowo (jest zużyty, za długi lub uszkodzony), może to wpływać na naprężenie paska lub jego interakcję z kołami pasowymi. Zdarza się, że wadliwy hamulec powoduje "sklejanie się" paska z kołami pasowymi, uniemożliwiając prawidłowe rozłączenie napędu. Czasem wymiana hamulca okazuje się niezbędna, a próba zastosowania krótszego paska i mocniejszego naciągu może rozwiązać problem spadania, ale jednocześnie uniemożliwić prawidłowe działanie hamulca, co jest niebezpieczne.
Jak wymienić pasek napędowy John Deere w 10 minut! Seria 100, cięcie 42 cale
Diagnostyka i naprawa problemów z paskiem
Skuteczna diagnostyka poślizgu i spadania paska klinowego wymaga przeprowadzenia szeregu kroków w celu zidentyfikowania źródła problemu. Po zlokalizowaniu przyczyny, należy podjąć odpowiednie kroki naprawcze.
Kroki diagnostyczne
- Obserwacja objawów: Zwróć uwagę na piszczenie, nagrzewanie, zapach gumy, wahania prędkości obrotowej oraz widoczne dymienie przy dużym obciążeniu.
- Kontrola stanu paska: Sprawdź, czy pasek nie jest popękany, postrzępiony, spłaszczony, odbarwiony lub wykruszony. Oceń jego powierzchnię pod kątem szklistości.
- Inspekcja kół pasowych: Oceń stan rowków kół pasowych pod kątem zużycia, wyślizgania lub deformacji. Sprawdź, czy nie ma na nich zanieczyszczeń.
- Pomiar napięcia paska: Zweryfikuj, czy napięcie paska jest zgodne z zaleceniami producenta.
- Sprawdzenie współosiowości: Upewnij się, że koła pasowe są prawidłowo ustawione względem siebie.
- Ocena czystości: Sprawdź, czy na pasku i kołach pasowych nie ma olejów, smarów, błota lub innych zanieczyszczeń.
- Kontrola łożysk: W przypadku podejrzenia uszkodzenia łożysk (np. na rolkach napinających), sprawdź, czy nie mają nadmiernych luzów lub nie pracują głośno, co może powodować drgania paska.
- Weryfikacja prowadnic paska: Sprawdź, czy wszystkie prowadnice paska (pręty, blokady) są na swoim miejscu, nie są uszkodzone ani odkształcone.
Procedury naprawcze
- Regulacja napięcia paska: Jeśli pasek jest zbyt luźny, należy go dociągnąć. W przypadku zbyt mocnego napięcia, rozluźnij go. Pamiętaj, że nowe paski mogą wymagać ponownej regulacji po krótkim okresie pracy.
- Wymiana lub naprawa kół pasowych: W przypadku silnego zużycia lub uszkodzenia kół pasowych, należy je wymienić na nowe o odpowiednim profilu i wymiarach.
- Czyszczenie powierzchni: Dokładnie oczyść paski i koła pasowe z wszelkich zanieczyszczeń, zwłaszcza olejów i smarów.
- Wymiana paska: W przypadku zużycia, uszkodzenia lub zatłuszczenia, pasek należy wymienić na nowy, zgodny ze specyfikacją producenta. Zwróć szczególną uwagę na właściwy rozmiar i długość paska. W układach wielopaskowych zawsze wymieniaj wszystkie paski jednocześnie.
- Korekta niewspółosiowości: W przypadku stwierdzenia niewspółosiowości, należy dokonać niezbędnych regulacji lub napraw elementów mocujących koła pasowe.
- Wymiana/naprawa prowadnic paska: Jeśli prowadnice są uszkodzone, odkształcone lub ich brakuje, należy je wymienić lub odtworzyć. Skuteczne blokady zapobiegające spadaniu paska z kół pasowych są kluczowe.
- Wymiana hamulca noży: W przypadku stwierdzenia nieprawidłowego działania hamulca, jego wymiana może być konieczna.
Jak wydłużyć żywotność pasków klinowych?
Aby uniknąć przedwczesnego zużycia paska napędu noży i zapewnić długotrwałą oraz bezproblemową pracę maszyny, warto przeprowadzać regularne przeglądy i konserwację. Długa żywotność pasków klinowych w kosiarkach bijakowych i innych maszynach jest możliwa dzięki przestrzeganiu kilku kluczowych zasad:
- Prawidłowe napięcie początkowe: Najczęstszym błędem jest nienapięcie pasków przed pierwszym uruchomieniem nowo dostarczonej maszyny. Na linii montażowej pasy są wyłącznie wstępnie napinane. Nowe paski po krótkiej pracy ułożą się do kół i będą wymagały ponownego dociągnięcia po przepracowaniu maszyną około 100-200 m.
- Wybór jakościowych pasków: Duże znaczenie mają same paski oraz ich pochodzenie. Warto postawić na paski klinowe renomowanych producentów, unikając oszczędności na tym strategicznym elemencie.
- Kontrola zużycia elementów tnących: Należy regularnie weryfikować stopień zużycia elementów koszących. Stępienie krawędzi tnących wału może mieć wpływ na przekazywane obciążenia, dlatego w razie konieczności sugeruje się ich wymianę. To działanie również może wydłużyć żywotność pasków klinowych.
- Regularna kontrola i regulacja naciągu: Dobrą praktyką jest regularne sprawdzanie poziomu napięcia pasków, na przykład przez otwór serwisowy, i w razie konieczności regulowanie go wraz ze stopniem zużycia pasków. Praktyczna metoda polega na oznaczeniu białym markerem poprzecznej linii położenia wszystkich pasków oraz koła pasowego względem siebie, a następnie próbnym uruchomieniu maszyny i obserwacji, czy ich położenie uległo zmianie. Jeśli przesunięcie jest większe niż około 10 cm, należy je dociągnąć i ponowić próbę.
- Demontaż na okres przestoju: Warto zdemontować paski klinowe na okres wyłączenia maszyny z eksploatacji, na przykład na okres zimowy, aby zapobiec ich trwałemu odkształceniu i starzeniu.
