Schematy Zapłonu i Elektryki w Traktorkach Kosiarkach

Współczesne traktorki kosiarki, niezależnie od tego, czy są to modele spalinowe, czy elektryczne, posiadają w mniejszym lub większym stopniu rozbudowany system elektryczny. Ten system odpowiada za różnorodne funkcje, takie jak uruchamianie silnika, oświetlenie, działanie czujników bezpieczeństwa czy ładowanie akumulatora. Zrozumienie schematów zapłonu i instalacji elektrycznej jest kluczowe dla diagnozowania i naprawy wielu typowych usterek.

Podstawowe Komponenty Systemu Zapłonowego i Elektrycznego

W traktorkach kosiarkach z rozrusznikiem elektrycznym kluczowymi elementami są:

• Stacyjka: Element inicjujący proces uruchomienia i zakończenia pracy silnika. Często ulega uszkodzeniom, co może prowadzić do problemów z rozruchem. W przypadku awarii stacyjki, może być konieczna jej wymiana, a poprawna instalacja wymaga znajomości schematu podłączeń. Oznaczenia stacyjki mogą obejmować: L (światła), B (+ akumulatora), G (masa), S (rozrusznik), M (magneto).
• Solenoid (elektromagnes): Odpowiada za załączenie rozrusznika. Jest to kolejny podstawowy element traktorka, który jest wyposażony w rozrusznik elektryczny.
• Rozrusznik: Uruchamia silnik.
• Cewka zapłonowa: Generuje iskrę niezbędną do zapłonu mieszanki paliwowo-powietrznej. Cewka posiada zazwyczaj trzy wyjścia: przewód do świecy, przewód podłączony do rdzenia cewki oraz przewód służący do wyłączania silnika przez zwarcie do masy.
• Moduł zapłonowy: Kontroluje moment podania iskry. Uszkodzony moduł może być powodem braku iskry.
• Akumulator: Źródło prądu stałego dla rozrusznika i pozostałych układów elektrycznych.
• Alternator/Magneto: Odpowiada za ładowanie akumulatora i zasilanie oświetlenia. W starszych modelach często jest to magneto, które może generować prąd zmienny dla świateł i prąd stały dla ładowania akumulatora. W przypadku braku magnesów na kole zamachowym (co skutkuje brakiem ładowania), można próbować zastąpić je odpowiednimi magnesami, zwracając uwagę na ilość, rozstaw i sposób naklejenia.
• Regulatory napięcia: Zabezpieczają instalację przed zbyt wysokim napięciem.
• Czujniki bezpieczeństwa: Działają w systemie zero-jedynkowym i odpowiadają za bezpieczeństwo użytkowania. Mogą to być wyłączniki krańcowe pod fotelem kierowcy, od hamulca postojowego, czujnik kosza czy dźwigni załączania napędu. Jeśli silnik gaśnie po włączeniu biegu lub noży, mimo prawidłowo wciśniętego zabezpieczenia kosza, należy sprawdzić te czujniki.
• Wiązki kabli: Połączone ze sobą pośrednio lub bezpośrednio za pomocą wiązki kabli, przesyłają sygnały elektryczne.

Typowe Problemy i Diagnoza

Częste problemy z zapłonem i elektryką w traktorkach kosiarkach obejmują:

• Brak iskry na świecy: Może być spowodowany zerwanym klinem na kole magnetycznym, uszkodzoną cewką zapłonową, uszkodzonym modułem, problemami ze stacyjką lub zwarciem do masy cienkiego kabelka od cewki. Odległość cewki od koła magnetycznego powinna wynosić około 0.3 mm. Pęknięty magnes na kole zamachowym również może być powodem braku iskry.
• Brak ładowania akumulatora: Przyczyną może być brak magnesów na kole zamachowym lub uszkodzony alternator/magneto. Jeśli na pracującym silniku napięcie wynosi około 13,5 V, jest to prawidłowe ładowanie dla akumulatora VRLA 20 Ah. Problem może być również związany z diodą prostowniczą - jej przebicie może powodować rozładowywanie akumulatora po zgaszeniu silnika.
• Problem z rozruchem: Jeśli rozrusznik nie reaguje lub reaguje sporadycznie, należy sprawdzić przekaźniki, akumulator (jego napięcie), połączenia kablowe (zwarcia, przerwy) oraz czujniki bezpieczeństwa (np. pod siedzeniem kierowcy, od hamulca postojowego).
• Silnik gaśnie po włączeniu biegu lub noży: Najprawdopodobniej problem tkwi w czujnikach bezpieczeństwa, które nie są prawidłowo wciśnięte lub są uszkodzone.
• Nierówna praca silnika, strzelanie w gaźnik: Po sprawdzeniu zaworów, filtra powietrza, iskry i czyszczeniu gaźnika, należy również zweryfikować stan elektryki, w tym połączenia kablowe.

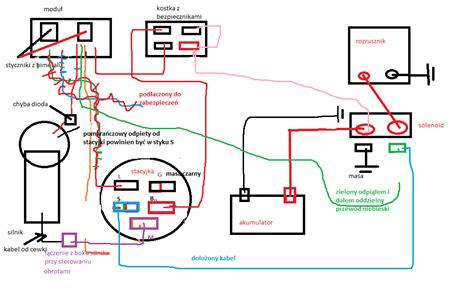

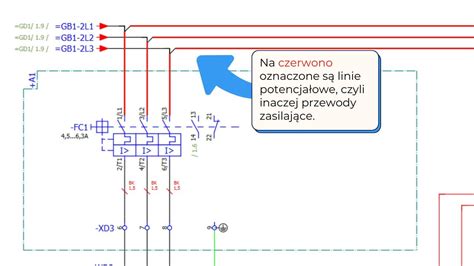

Schematy i Dokumentacja Techniczna

Poszukiwanie schematów elektrycznych i instrukcji obsługi jest kluczowe dla efektywnej naprawy. Często można je znaleźć w sieci lub w instrukcjach serwisowych producenta. Schematy pomagają w prawidłowym podłączeniu przewodów do stacyjki, solenoidu czy innych podzespołów. W przypadku braku oryginalnych schematów, pomocne może być porównanie z podobnymi modelami lub konsultacja z doświadczonymi mechanikami.

Przykłady Rozwiązań Technicznych

• Dodatkowe oświetlenie LED: W celu dodania świateł LED, które charakteryzują się mniejszym poborem prądu, można wyprowadzić zasilanie z odpowiedniego pinu na stacyjce (pojawiającego się po zapłonie) lub, w przypadku prądu przemiennego z magneta, zastosować mostek prostowniczy przed włącznikiem. Zawsze zaleca się zastosowanie bezpiecznika w obwodzie oświetlenia.
• Kontrolka braku ładowania: W przypadku prostych układów ładowania opartych na magnetach, stworzenie kontrolki ładowania analogicznej do samochodowej jest trudne, ponieważ w kosiarce nie ma alternatora i regulatora napięcia działającego na tej samej zasadzie. Można rozważyć użycie woltomierza LED, który na podstawie koloru wskaże wartość napięcia ładowania.
• Czujnik zapełnienia kosza: Można wykonać prosty moduł z mechanicznym czujnikiem na tylnej ścianie zmiatarki, buzzerem i ewentualnie przekaźnikiem czasowym. Czujnik wciśnięty mechanicznie uruchamiałby sygnał dźwiękowy, który można wyłączyć przyciskiem, a po opróżnieniu kosza i zwolnieniu nacisku na czujnik, system resetowałby się.
• Siłownik elektryczny do unoszenia pługa: Podłączenie siłownika elektrycznego wymaga znajomości schematu instalacji elektrycznej danego modelu traktorka (np. John Deere X115R) oraz zapewnienia odpowiedniego źródła zasilania i sterowania.

Konserwacja i Wymiana Części

Regularna konserwacja i wymiana zużytych części jest kluczowa dla długiej i bezawaryjnej pracy traktorka. Dotyczy to sprężyn, pasków napędowych (klinowych i zębatych) oraz innych elementów mechanicznych. Wiele części, takich jak sprężyna nr 49 (532430245), jest dostępnych w handlu, choć niektóre, jak sprężyna nr 22 (532428076), mogą być wycofane. W przypadku pasków napędowych, zawsze warto poszukać schematu prawidłowego montażu, aby uniknąć problemów z napędem.

W przypadku traktorków z przekładniami manualnymi, takimi jak Westwood 12.5 hm, należy pamiętać, że nie są to skrzynie synchronizowane. Zmiana biegów powinna odbywać się tylko po zatrzymaniu pojazdu, aby uniknąć uszkodzenia skrzyni.

Traktorki kosiarki, niezależnie od producenta (McCulloch, MTD, Stiga, Castel Garden, Honda, Yard Man, John Deere, Westwood, Yamaha, Alpina, Mountfield, Kubota, Yanmar, Belarus), wymagają uwagi i właściwej diagnozy w przypadku problemów z zapłonem i elektryką. Wiedza na temat schematów i podstawowych zasad działania poszczególnych komponentów jest nieoceniona w utrzymaniu maszyny w sprawności.
