Żurawie wieżowe to specjalistyczne urządzenia dźwignicowe, potocznie zwane dźwigami, zaliczane do największych maszyn roboczych w branży budowlanej, konstrukcyjnej i transportowej. Są nieodłącznym elementem krajobrazu miast, w których wznoszone są obiekty wielokondygnacyjne, mosty czy elementy infrastruktury. Dzięki nim możliwe jest przenoszenie ładunków o dużym ciężarze, takich jak beton, stal czy elementy konstrukcyjne, co znacząco przyspiesza realizację inwestycji i obniża ich całkowite koszty.
Konstrukcja i budowa żurawia wieżowego

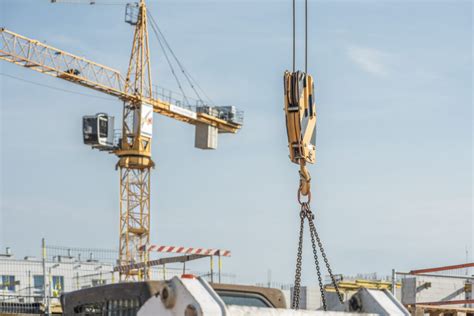

Niemal każdy żuraw wieżowy składa się z tych samych głównych elementów. Fundament, zazwyczaj betonowy, zapewnia stabilność całej konstrukcji. Do niego mocowany jest maszt - pionowa wieża o wielosekcyjnej kratownicowej konstrukcji. Na szczycie masztu znajduje się obrotnica, umożliwiająca rotację ramienia wokół osi pionowej. Do obrotnicy przymocowany jest poziomy lub skośny wysięgnik, który decyduje o zasięgu żurawia, oraz krótszy przeciwwysięgnik, na którym umieszczona jest przeciwwaga (balast).
Podział ze względu na mechanizm obrotu
- Żurawie dolnoobrotowe: mechanizm obrotu ulokowano u podstawy żurawia, przez co obraca się cała wieża.
- Żurawie górnoobrotowe: obrotnica znajduje się na szczycie wieży, co jest typowe dla większych maszyn budowlanych.
Typy podstaw i mobilność
Kryterium podstawy pozwala wyróżnić żurawie stacjonarne (montowane na stałej żelbetowej platformie, często z systemem kotew) oraz przejezdne (wyposażone w koła, szyny lub gąsienice). Istnieją również żurawie przyczepiane, mocowane do ścian budynku, oraz samopodnoszące, które montuje się wewnątrz obiektu, gdzie opierają się na stropach i rosną wraz z konstrukcją.
Zasada działania i sterowanie
Działanie żurawia wieżowego opiera się na zasadzie dźwigni oraz wykorzystaniu sił mechanicznych. Podnoszenie i opuszczanie ładunku odbywa się za pomocą stalowej liny nawlekanej na bęben wciągarki, napędzanej silnikiem elektrycznym. W modelach z poziomym wysięgnikiem zasięg reguluje się poprzez przemieszczanie wózka z hakiem, natomiast w wysięgnikach wychylnych efekt ten uzyskuje się przez zmianę kąta ramienia.
Współczesne maszyny wyposażone są w zaawansowane systemy sterowania, które pozwalają operatorowi na precyzyjne operowanie ładunkiem. W klimatyzowanej kabinie znajdują się pulpity sterownicze, joysticki oraz cyfrowe wskaźniki wspomagane przez sensory, systemy kontroli obciążenia i czujniki wiatru.
Bezpieczeństwo i eksploatacja
Bezpieczeństwo pracy żurawia wieżowego jest kluczowym aspektem w branży budowlanej. Równowaga maszyny opiera się na precyzyjnie dobranej przeciwwadze (balastach). Niedobór przeciwwagi lub jej błędny montaż może prowadzić do utraty stateczności.
Kluczowe zasady bezpieczeństwa:
- Limity wiatrowe: Żuraw może pracować zazwyczaj do prędkości wiatru 15 m/s. Powyżej tej wartości pracę wstrzymuje się, a żuraw ustawia w tzw. tryb swobodnego obrotu (weathervaning).
- Ogranicznik udźwigu: Jeżeli masa ładunku przekracza ustalone parametry, system automatycznie wyłącza mechanizm podnoszenia.
- Uprawnienia: Obsługę żurawia może prowadzić wyłącznie osoba posiadająca aktualne uprawnienia operatora UDT w kategorii IŻ.
- Konserwacja: Regularne inspekcje techniczne i badania UDT są niezbędne do zapewnienia sprawności maszyny.
Wybór żurawia do projektu
Przy wyborze odpowiedniego urządzenia należy wziąć pod uwagę kilka parametrów:
| Parametr | Opis |
|---|---|
| Udźwig | Zależny od klasy żurawia; przy maksymalnym wysięgu może wynosić od 5 do 75 ton. |
| Długość wysięgnika | Wartość najczęściej mieści się w przedziale 20 do 80 metrów. |
| Wysokość podnoszenia | Zależy od modelu i możliwości rozbudowy masztu (standardowo 20-220 m). |
Jeśli szukasz sprzętu budowlanego, serwis Machineryline oferuje szeroki wybór nowych i używanych żurawi wieżowych. Przed zakupem lub wynajmem warto sporządzić projekt prac, uwzględniając warunki terenowe, dostępność dróg dojazdowych oraz planowane koszty konserwacji.
