Kompleksowy poradnik naprawy aluminiowej wywrotki

Użytkowanie pojazdów mechanicznych nieuchronnie wiąże się z ryzykiem kolizji i wynikającą z nich koniecznością napraw uszkodzeń karoserii. Właściwa ocena oraz dobór odpowiedniej technologii naprawy jest kluczowy dla każdego serwisu blacharstwa pojazdowego. Dynamiczny rozwój technologii wytwarzania karoserii samochodowych stawia nowe wyzwania, z których najważniejszym jest redukcja masy przy jednoczesnym zwiększeniu sztywności konstrukcji i poprawie bezpieczeństwa biernego.

Z punktu widzenia projektantów, idealnym rozwiązaniem wydaje się wprowadzenie do nowoczesnych karoserii elementów wykonanych ze stopów aluminium. Materiał ten łączy w sobie pożądane cechy - jest lekki i wytrzymały. Pomimo początkowo wysokich kosztów, które ograniczały jego stosowanie do najdroższych konstrukcji lub pojedynczych elementów (np. maski i błotniki), obserwujemy stałą tendencję wzrostową udziału aluminium w ogólnej puli materiałów użytych przy wytwarzaniu karoserii nowych aut.

Pierwsze pojazdy aluminiowe zostały zbudowane już w 1920 roku przez Norwega Hansa Christiana Bjeringa. Od wielu lat procentowy udział elementów karoserii wykonanych ze stopów aluminium stale wzrasta, obalając przewidywania o odejściu od tego typu materiałów na rzecz kompozytów i tworzyw sztucznych. Tendencja ta ma swoje uzasadnienie ekonomiczne i praktyczne.

W ostatnich kilkunastu latach producenci zaczęli stosować coraz więcej tworzyw sztucznych oraz elementów z aluminium w produkcji aut. Chociaż aluminiowe części karoserii i zawieszenia początkowo trafiały na linie produkcyjne aut klasy premium, obecnie coraz częściej można je spotkać w samochodach niższej klasy. Ponadto, rosnąca popularność używanych aut premium wśród nabywców dodatkowo zwiększa zapotrzebowanie na specjalistyczne naprawy aluminiowych karoserii.

Dlaczego aluminium jest tak cenne w motoryzacji?

Stały wzrost masy pojazdów, spowodowany zwiększaniem ilości wyposażenia oraz elementów związanych z bezpieczeństwem czynnym i biernym, wymusił na projektantach zastosowanie lżejszych materiałów do ich budowy. Niższą masę karoserii uzyskuje się poprzez użycie cieńszych stali wysokogatunkowych, stopów aluminium lub tworzyw sztucznych. Z punktu widzenia inżynierów, szeroko dostępne aluminium, posiadające szereg zalet, jest idealne pod tym względem.

Najważniejsze cechy aluminium, dzięki którym jest ono tak cenne w przemyśle motoryzacyjnym:

• Karoseria wykonana całkowicie z aluminium ma o około 50% mniejszą masę od jej odpowiednika wykonanego ze stali.
• Aluminium jest odporne na korozję atmosferyczną.
• Stopy aluminium użyte przy produkcji samochodów nie są toksyczne dla użytkowników.
• Aluminium jest dobrym przewodnikiem prądu oraz ciepła.
• Aluminium jest łatwo dostępne i wymaga wyłącznie szeroko stosowanych procesów obróbki.
• Karoseria wykonana z aluminium zapewnia dzięki swej sztywności dobre właściwości użytkowe.

Czyste aluminium ma słabe właściwości wytrzymałościowe, dlatego stosuje się jego stopy, które w wyniku obróbki cieplnej stają się kilkukrotnie bardziej wytrzymałe. Stopy aluminium odznaczają się dobrymi parametrami konstrukcyjnymi, a stosunek ich wytrzymałości do ciężaru właściwego jest większy niż dla stali, a ich udarność nie maleje wraz z obniżaniem temperatury.

Jedyną niepożądaną właściwością stopów aluminium jest niska wytrzymałość zmęczeniowa. Z tego powodu często buduje się karoserie hybrydowe, czyli złożone z kilku różnych materiałów. Wykorzystując ich odrębne cechy, uzyskuje się lekką i bezpieczną konstrukcję z określoną twardością w danych strefach. Redukcja masy to również niższe spalanie i co za tym idzie mniejsza emisja dwutlenku węgla oraz tlenków azotu do atmosfery. W dobie zaostrzania norm emisji spalin i rozwoju napędów hybrydowych, filozofia budowy super lekkich i wytrzymałych karoserii staje się priorytetem dla producentów wszystkich marek.

Wyzwania w naprawie aluminiowej karoserii

Naprawy pokolizyjne aut wykonanych ze stopów aluminium są silnie ograniczone, choć technologicznie nie różnią się znacząco od tych stosowanych przy karoseriach stalowych. Jednak aluminium nie posiada „pamięci kształtu” jak stal i nie dąży do odzyskania swej pierwotnej formy po odkształceniu. To sprawia, że prostowanie wgnieceń jest trudniejsze i wymaga innych technik.

Każdy ze stopów aluminium ma odrębne właściwości fizyczne, ale identyczną temperaturę topnienia wynoszącą 660 ºC oraz dobrą przewodność cieplną. Stopy aluminium dzielimy na plastyczne oraz odlewnicze. Stopy plastyczne są bardziej podatne na obróbkę dzięki większej zawartości miękkiego glinu, natomiast stopy odlewnicze, dzięki wysokiej zawartości dodatków stopowych, często są twarde i wytrzymałe na odkształcenia. Do najpopularniejszych dodatków stopowych należą: krzem (Si), żelazo (Fe), magnez (Mg), miedź (Cu) oraz cynk (Zn). Właściwe zdiagnozowanie składu chemicznego naprawianego elementu jest kluczowe, na przykład podczas spawania, gdyż dobór drutu spawalniczego ma największy wpływ na jakość i wygląd spoiny.

Różne odmiany stopów aluminium, których obecnie wyróżniamy 7 głównych serii, wymagają odmiennych technik naprawczych. Znajomość konkretnych parametrów danego stopu staje się kluczowa podczas planowania i określania procedur naprawczych. Uzyskana wiedza pozwala na dostosowanie procesu naprawy do unikalnych cech stopu aluminium i umożliwia osiągnięcie optymalnych rezultatów.

Organizacja stanowiska naprawczego i narzędzia

Naprawa elementów aluminiowych wymaga innego podejścia niż praca ze stalą - zarówno pod względem technologii, narzędzi, jak i procedur bezpieczeństwa. Duże znaczenie ma odpowiednio przygotowane stanowisko pracy, oddzielone od pozostałych stanowisk, najlepiej poprzez możliwość zasłonięcia kotarą. Kluczowe jest, aby detali wykonanych z aluminium nie narażać na bezpośredni kontakt z narzędziami wykorzystywanymi przy naprawie komponentów stalowych.

Nieprzestrzeganie tej reguły nie będzie miało natychmiastowego negatywnego skutku, lecz uwidoczni się już po naprawie, podczas użytkowania pojazdu. Mowa tu o korozji galwanicznej (elektrochemicznej), wywołanej wbijaniem w strukturę aluminium zanieczyszczeń stalowych zlokalizowanych na narzędziach. Powstałe ogniska korozji uwidaczniają się na powierzchni w postaci uwypukleń lakieru, które z czasem pękają.

Zasady unikania zanieczyszczeń i korozji:

• Separacja narzędzi: Zaleca się stworzenie oddzielnego stanowiska do naprawy aluminium oraz przechowywanie narzędzi w oddzielnych miejscach, by nie mieszać ich z tymi używanymi do naprawy karoserii stalowych.
• Unikanie zanieczyszczeń krzyżowych: Nie należy narażać części aluminiowych na brud, wilgoć oraz inne zanieczyszczenia, które mogą wpływać na kolejne procesy naprawcze, jak spawanie.
• Preferowane materiały narzędzi: Dobrą opcją jest wdrożenie do pracy narzędzi wykonanych ze stopów aluminium, tworzyw sztucznych, stali nierdzewnej oraz drewna. Narzędzia stalowe, jeśli mają być użyte, nie mogą posiadać ostrych krawędzi i muszą być gładkie.
• Specjalistyczne narzędzia do cięcia: Do cięcia elementów aluminiowych zaleca się stosowanie specjalnych tarcz do cięcia oraz pił dedykowanych do tego celu. Doskonale w tym przypadku sprawdzają się również przecinarki plazmowe, które nie emitują żadnych zanieczyszczeń i nie wywołują odkształceń termicznych.
• Szczotki do oczyszczania: Przy oczyszczaniu elementów należy stosować szczotki wykonane ze stali nierdzewnej.
• Izolowane kowadła i łyżki: Kowadła oraz łyżki blacharskie powinny być izolowane, np. tworzywem sztucznym lub gumą, a ich końce zaokrąglone i powierzchnie płaskie.

Spawanie aluminium: Specjalistyczne spotery

Spoter do elementów stalowych nie nadaje się do zastosowania podczas naprawy elementów aluminiowych ze względu na różnicę w metodzie przygrzewania końcówki roboczej lub całkowicie odmienne parametry tego procesu. Na rynku aktualnie można spotkać dwa rodzaje spoterów do karoserii aluminiowych:

• metodą przez gwałtowne rozładowanie kondensatorów,
• automatyczne spawanie łukowe (metoda „spawana”).

Obecnie wdrażane są spotery wykorzystujące metodę „spawaną”, które wydają się znacznie łatwiejsze w stosowaniu i obsłudze. Inne narzędzia, takie jak wyciągarki, tarniki, młotki, w zasadzie są takie same jak dla stali, jednak muszą być odpowiednio przygotowane i odseparowane.

Bezpieczeństwo pracy z pyłami aluminiowymi

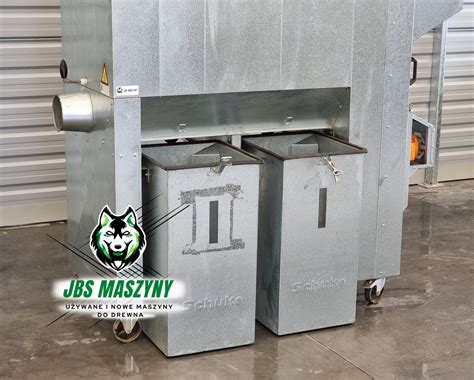

Podczas szlifowania elementów aluminiowych, ich pyły stają się niebezpieczne z racji niskiej temperatury zapłonu po zmieszaniu z powietrzem atmosferycznym. Rozwiązaniem są systemy odciągu pyłów i oparów, które chronią pracownika i miejsce pracy przed pyłem oraz ewentualnymi źródłami zapłonu. Wysokie stężenie pyłów aluminiowych jest szkodliwe dla zdrowia oraz stwarza zagrożenie wybuchem. Zbyt duże stężenie cząstek drobnodyspersyjnych w powietrzu grozi wybuchem.

Kluczowe zasady naprawy elementów aluminiowych

Przygotowanie powierzchni i usuwanie tlenków

Surowe aluminium samo w sobie cechuje się wysoką odpornością na korozję dzięki samoczynnej oksydacji powierzchni, na której powstaje cienka, ale bardzo szczelna warstwa tlenku glinu, przeciwdziałająca dalszemu utlenianiu. O tej właściwości należy pamiętać podczas prac naprawczych. Przed każdą pracą należy oczyścić powierzchnię elementu z tej warstwy, ponieważ znacząco utrudnia ona naprawę. Dzieje się tak dzięki bardzo wysokiej temperaturze topnienia tlenku glinu (około 2015 ºC) w stosunku do jego czystej postaci, co diametralnie zmienia, na przykład, warunki spawania.

Niezbędne podgrzewanie - koniec z pracą „na zimno”

Naprawa elementów aluminiowych nie powinna nigdy odbywać się „na zimno”. Detale wykonane z ich stopów mają tendencję do pękania, spowodowaną swym składem chemicznym. Podgrzewanie jest niezbędne, ponieważ praca „na zimno” zazwyczaj prowadzi do pęknięcia elementu podczas próby naprawy. Nawet jeśli pęknięcia nie są widoczne gołym okiem, struktura w miejscu prostowania jest na tyle uszkodzona, że pęknięcie może nastąpić w każdym momencie.

Zaleca się każdorazowe podgrzanie naprawianej części do temperatury około 200-300 ºC, po uprzednim usunięciu z niej warstwy tlenków. Jest to jednak utrudnione, ponieważ aluminium szybko nagrzewa się i szybko oddaje temperaturę do otoczenia. Pomiarów kontrolnych dokonuje się za pomocą specjalizowanych pirometrów laserowych lub markerów. W przeszłości do detekcji temperatury stosowano trociny dębowe, które pod wpływem ciepła zmieniały swój kolor.

Ważne jest, aby nie przekroczyć temperatury określonej dla danego stopu aluminium, ponieważ spowoduje to utratę własności mechanicznych (raz rozciągnięte aluminium nie wróci do początkowych wymiarów).

Procedura naprawy panelowej wgniecenia (metoda "spawana")

Poniżej przedstawiono procedurę naprawy panelowej wgniecenia w miejscu, w którym możliwa jest tylko ingerencja od zewnątrz elementu. Jest to metoda „spawana”, z wykorzystaniem spotera.

Krok 1: Ocena uszkodzenia i plan naprawy

Pierwszym krokiem jest dokładna ocena uszkodzenia oraz opracowanie szczegółowego planu naprawy. Po ustaleniu odpowiedniej metody należy przygotować wszystkie potrzebne narzędzia.

Krok 2: Wstępne podgrzanie elementu

Odpowiednie podgrzanie elementu ma na celu redukcję powstałego naprężenia i poprawę jego plastyczności. Naprawy panelowe karoserii aluminiowych powinny być zawsze wykonywane na częściach podgrzanych do temperatury 200-300 °C. Należy uważać, aby nie przekroczyć temperatury 660 °C, ponieważ w tej temperaturze aluminium topi się.

Krok 3: Kontrola temperatury

Kontrolę temperatury można prowadzić dzięki specjalnym markerom lub termometrom bezdotykowym - pirometrom. Najlepiej w tej kwestii sprawują się mierniki bezdotykowe oparte na laserze, pozwalające na stałą kontrolę temperatury. Stały monitoring ciepła jest bardzo ważny, gdyż aluminium jest bardzo dobrym przewodnikiem ciepła i nagrzewa się szybciej niż stal. Im bliżej granicy plastyczności rozgrzejemy element, tym łatwiej będzie potem usunąć wgniecenie.

Należy jednak pamiętać o poprawie po wykonanej naprawie połączeń klejonych w pobliżu obszaru grzania oraz miejsc, w których zastosowano masy antykorozyjne. Bardzo wysoka temperatura może negatywnie odbić się na jakości tego typu połączeń i zabezpieczeń.

Krok 4: Chłodzenie elementu

Po podgrzaniu należy pozostawić element do ostygnięcia. Panel można schłodzić, stosując sprężone powietrze lub wilgotną szmatkę. Po schłodzeniu elementu widoczne jest zmniejszenie uszkodzenia powstałe w wyniku skurczu termicznego.

Krok 5: Usunięcie powłoki lakierniczej

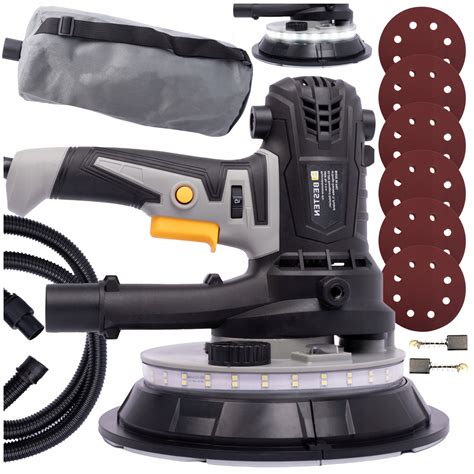

Następnie usuwa się powłokę lakierniczą w miejscu naprawy papierem ściernym o gradacji 80, założonym na szlifierkę rotacyjną z opcją odsysania pyłów.

Krok 6: Oczyszczenie miejsca naprawy

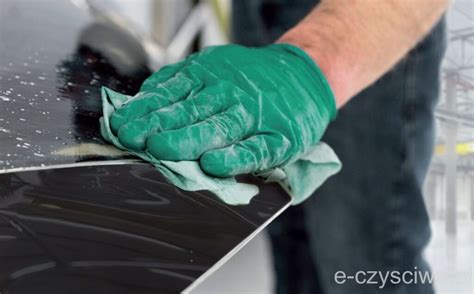

Należy dokładnie oczyścić miejsce naprawy z wszelkich zanieczyszczeń. Nie należy używać do tego celu wody, gdyż tworzy ona silne środowisko ułatwiające późniejsze tworzenie się ognisk korozji już po naprawie, pod warstwą nowego lakieru.

Krok 7: Przygotowanie spotera i spawanie bitów

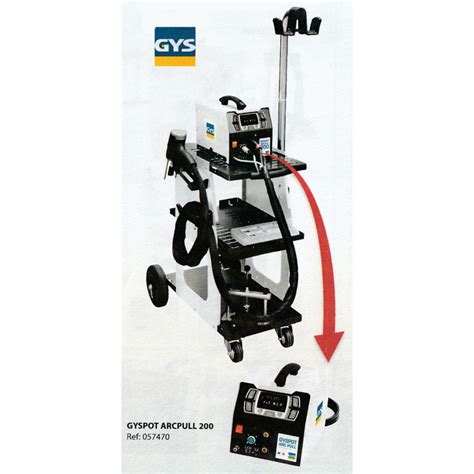

Przygotowanie spotera do napraw aluminium. W tym przypadku jest to francuski GYSPOT ARC PULL 200, działający podobnie jak spotery do stali, przygrzewające tzw. bity. Na wyposażeniu spotera firmy GYS znajdują się dwa typy bitów, wykonane z najpopularniejszych stopów aluminium stosowanych przy produkcji karoserii:

• ALSi12 - aluminium z dodatkiem krzemu,
• AlMg3 - aluminium z dodatkiem magnezu.

W tym przypadku doświadczalnie zostało ustalone, że próbny element został wykonany ze stopu aluminium z magnezem (AlMg3). Podczas spawania bitów wytwarzany jest bardzo silny łuk elektryczny i należy zabezpieczyć oczy przed uszkodzeniem wzroku za pomocą masek spawalniczych z bardzo wysokim czasem reakcji. Jest to proces spawania elektrycznego, więc należy zastosować urządzenia zabezpieczające elektronikę zainstalowaną w samochodzie, tzw. przepięciówki. Bardzo dobrym urządzeniem jest EZ-DENT PETECTOR.

Ilość użytych bitów uzależniona jest od kształtu i wielkości uszkodzenia. Parametry te determinują również dobór narzędzia zastosowanego do wyciągania wgniecenia. W przypadku bolców z nakręcanymi uchwytami do ciągnięcia można zastosować następujące wyciągarki:

• Easy Puller - wyposażony w adapter do napraw aluminium,
• Lever Puller - dźwignia jednostronna,
• Strong Puller - rozbudowana wyciągarka, również do likwidacji wgnieceń liniowych.

Krok 8: Ponowne podgrzanie i wyciąganie wgniecenia

Należy ponownie podgrzać element w celu zwiększenia jego plastyczności oraz zmniejszenia ryzyka pęknięcia. Przy użyciu opalarki lub palnika gazowego nagrzewamy miejsce naprawy do około 200 °C, stale kontrolując temperaturę w celu zapobieżenia przegrzania. Trzeba jednak pamiętać o właściwym skalibrowaniu pirometru do pomiarów aluminium. Po osiągnięciu zadanej temperatury staramy się jak najszybciej wyciągnąć wgniecenie za pomocą wyciągarki, ponieważ aluminium bardzo szybko odprowadza ciepło do otoczenia.

Krok 9: Finalne wyciąganie z podgrzewaniem

W tym kroku przygrzewa się bity aluminiowe i przekłada przetyczkę ze stali wysokogatunkowej. Następnie prowadzi się wyciąganie przy użyciu wybranego oprzyrządowania, ciągle podgrzewając miejsce naprawy, aby utrzymać temperaturę około 200 °C.

Krok 10: Usunięcie bitów i wykończenie powierzchni

Po ostygnięciu ostrożnie usuwa się przyspawane bity szczypcami płaskimi i przeszlifowuje pozostałości grubym papierem ściernym o gradacji 80. Jeżeli zachodzi potrzeba, można sprawdzić płaszczyznę naprawy przy użyciu tarnika (pilnika) blacharskiego. Do ostatecznego wyrównania można użyć specjalnych mas szpachlowych z dodatkiem aluminium i zwiększonym przyleganiem do tego typu powierzchni, np. INTER TROTON POLIESTER ALUMINIUM. Dalsza naprawa to już działania lakiernicze, mające na celu zabezpieczenie miejsca naprawy i odnowienie powłoki lakierniczej.

Naprawa aluminiowych wywrotek - specyfika i wyzwania

Wywrotka, nazywana również wozidłem budowlanym, to nietypowa ciężarówka budowlana, używana najczęściej do transportu dużej ilości sypkich materiałów lub kruszywa (nawet do kilkudziesięciu ton). Wywrotki doskonale radzą sobie nawet na bardzo trudnym terenie, dzięki napędowi na 4 koła i nisko położonemu środkowi ciężkości. Sprawdzają się nie tylko podczas prac budowlanych, ale także w górnictwie, kamieniołomach, żwirowniach i portach.

Wywrotki pracują w najcięższych warunkach, co sprzyja uszkodzeniom mechanicznym. W wywrotkach aluminiowych, szczególną uwagę należy zwrócić na:

• Muldę (skrzynię): Sprawdź grubość podłogi, czy nie jest „wyheblowana” przez kruszywo. Uszkodzenia te wymagają zastosowania technik naprawczych opisanych powyżej, z uwzględnieniem specyfiki materiału.
• Siłownik hydrauliczny: Musi być suchy i gładki (bez wżerów korozji czy rys). Wyciek z siłownika to ogromne koszty i ryzyko wypadku przy rozładunku. Chociaż sam siłownik nie jest zazwyczaj aluminiowy, jego działanie ma wpływ na całą konstrukcję.
• Stabilność: Sprawdź luzy na sworzniu głównym wywrotu.

Co można naprawiać? Producenci nie przewidują naprawy odlewów ciśnieniowych, które można jedynie zastępować nowymi, montowanymi zgodnie z podanymi przez niego technologiami. Naprawy powypadkowe sprowadzają się w głównej mierze do renowacji estetycznej poszyć. Uszkodzenia pojazdów mające w swym zasięgu tzw. klatkę bezpieczeństwa znajdującą się pod fotelem kierowcy i pasażerów kwalifikują pojazd do wyłączenia z dalszego użytkowania.

Wskazówki dla blacharza pracującego z aluminium

Naprawa elementów wykonanych z aluminium wymaga przestrzegania kilku zasad, które zwiększą jakość i bezpieczeństwo pracy:

1. Przejdź szkolenie! Zanim rozpoczniesz naprawę aluminiowych elementów, niezbędne jest ukończenie specjalistycznego szkolenia. Aktywne uczestnictwo w praktycznych kursach znacząco zwiększy Twoje umiejętności w naprawie wgnieceń aluminiowych paneli.
2. Praktykuj! Regularna praktyka jest kluczowa dla osiągnięcia doskonałości w naprawie karoserii aluminiowych. To nie jest coś, co przychodzi naturalnie. Nie znając się na naprawach, można uszkodzić aluminiowe elementy. Stopy aluminium nie mają takich samych właściwości jak stal, przez co trudniej jest je wyprostować.
3. Zachowaj cierpliwość! Zdobycie wprawy w prostowaniu aluminium wymaga czasu. W procesie zmiany kształtu aluminium zauważalna jest tendencja do jego utwardzania, co stanowi wyzwanie przy próbie wyprostowania.

Mikropęknięcia w strukturze elementów wykonanych ze stopów aluminium są często niewidoczne i bardzo groźne dla użytkownika, jeżeli zachodzą w obrębie części mających wpływ na zachowanie pojazdu i bezpieczeństwo bierne.

FAQ - Najczęściej zadawane pytania

Poniżej przedstawiamy odpowiedzi na najczęściej zadawane pytania dotyczące napraw aluminiowych elementów.

• Czy naprawa elementów aluminiowych różni się od naprawy stali?

  Tak. Aluminium ma inną strukturę, pamięć materiałową i przewodnictwo cieplne. Wymaga dedykowanych narzędzi, technik prostowania i często osobnej strefy napraw. Aluminium nie ma „pamięci kształtu” jak stal, co utrudnia jego prostowanie, oraz szybciej przewodzi ciepło, co wymaga specjalistycznych narzędzi i technik spawania lub nitowania.

• Jakie narzędzia są potrzebne do naprawy aluminium?

  Do naprawy karoserii aluminiowej potrzebny jest oddzielny zestaw narzędzi (np. narzędzia ze stali nierdzewnej, aluminium lub tworzyw sztucznych), aby zapobiec zanieczyszczeniom i korozji kontaktowej. Najczęściej stosuje się specjalne młotki, kowadełka, zestawy do nitowania, spawarki TIG/MIG do aluminium oraz narzędzia izolowane od stali (aby uniknąć korozji kontaktowej).

• Czy aluminium można prostować tak samo jak stal?

  Nie. Aluminium łatwiej pęka, ma większą sprężystość i gorzej znosi agresywne formowanie. Techniki prostowania są delikatniejsze i bardziej kontrolowane. Naprawa elementów aluminiowych nie powinna nigdy odbywać się na zimno.

• Jakie są najczęstsze błędy przy naprawie elementów aluminiowych?

  Najczęstsze błędy to: używanie narzędzi do stali, przegrzewanie materiału, brak separacji stanowiska, nieprawidłowe spawanie, ignorowanie zaleceń producenta.

• Kiedy element aluminiowy należy wymienić zamiast naprawiać?

  Gdy występują pęknięcia strukturalne, rozciągnięcie materiału, deformacje stref zgniotu lub gdy producent przewiduje wyłącznie wymianę (np. w przypadku odlewów ciśnieniowych).

• Jak uniknąć korozji aluminium podczas naprawy karoserii?

  Kluczowe jest separowanie narzędzi i stanowiska pracy, by nie dopuścić do kontaktu aluminium z drobinkami stali, które mogą wywołać korozję galwaniczną aluminium.
