Ciągnik Ursus C-330 to legenda polskiej wsi, ceniony za niezawodność i prostą konstrukcję. Jednak jak każda maszyna, z czasem wymaga przeglądów i napraw, szczególnie w kontekście układu hamulcowego. Prawidłowe działanie hamulców to podstawa bezpieczeństwa operatora i otoczenia, zwłaszcza podczas jazdy w trudnych warunkach czy po pochyłościach. Samodzielna naprawa hamulców w C-330 jest możliwa, choć wymaga pewnej wiedzy technicznej i dokładności.
Charakterystyka układu hamulcowego w Ursusie C-330

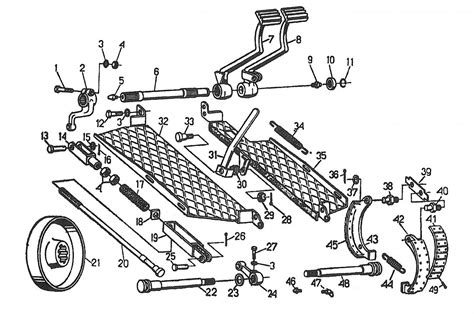

Układ hamulcowy w Ursusie C-330 znacznie różni się od tych stosowanych w nowoczesnych traktorach i samochodach. Jest to układ czysto mechaniczny, gdzie pedał hamulca połączony jest szeregiem cięgien z rozpierakami zlokalizowanymi tuż przy zwolnicach tylnych kół. Rozpierają one szczęki, wywołując hamowanie ciągnika.
Elementy układu hamulcowego i ich rola
- Pompa hamulcowa: W Ursusie C-330 standardowo stosowane są pompy dwuobwodowe. Przenosi siłę nacisku z pedału na przewody wypełnione płynem hamulcowym (w modernizowanych układach), inicjując działanie mechanizmu zatrzymującego.
- Cylinderki hamulcowe: Odpowiadają za docisk szczęk hamulcowych do bębna. Gdy płyn hamulcowy dociera do cylinderków, ich tłoki przesuwają się na zewnątrz, powodując nacisk na szczęki i zatrzymanie kół. Warto regularnie sprawdzać stan uszczelek cylinderków, gdyż wycieki mogą prowadzić do utraty ciśnienia.
- Bęben hamulcowy: Obudowa, wewnątrz której zachodzi proces hamowania. Powierzchnia bębna z czasem ulega zużyciu, dlatego należy kontrolować, czy nie ma na nim głębokich rowków lub nierówności, które mogą zmniejszyć skuteczność hamowania.
- Szczęki hamulcowe: Ich nacisk na bęben generuje tarcie, spowalniające obrót kół. Szczęki zakładamy dłuższą od tyłu (od strony tylnej lampy), krótszą - od strony silnika.
- Hamulec ręczny: Dodatkowy system zabezpieczający, zapobiegający niekontrolowanemu przemieszczaniu się ciągnika podczas postoju. W standardowym C-330 działa na identycznej zasadzie jak główny hamulec - uruchamia się go poprzez mocne wciśnięcie pedału hamulca i zablokowanie go w tej pozycji specjalną dźwignią. W C-330M zastosowano standardową dźwignię do zaciągania, działającą jak w samochodzie.
Przygotowanie do naprawy i diagnostyka
Przed przystąpieniem do naprawy hamulców warto dokonać wstępnej diagnozy. Objawami wymagającymi uwagi są: słabsza reakcja na nacisk pedału, nierównomierne hamowanie, niepokojące dźwięki dochodzące z bębna hamulcowego. Regularna kontrola hamulców pozwala uniknąć niebezpiecznych sytuacji.
Wymagane narzędzia
Większość prac można wykonać przy użyciu standardowego zestawu kluczy, ale warto zaopatrzyć się także w odpowiednie podpory do stabilizacji ciągnika oraz ściągacz do bębna hamulcowego.
Wstępna regulacja
Na początek, przed demontażem, warto spróbować wyregulować hamulce. Należy położyć się pod ciągnik, popatrzeć, jak idą cięgła od hamulców i skrócić je śrubami. Jest to prosta czynność, gdy zobaczy się, jak to wygląda.
Demontaż i wymiana elementów hamulcowych
C330M Naprawa Hamulców i uszczelnienie zwolnicy.
Krok 1: Podniesienie ciągnika i demontaż koła
Aby dostać się do układu hamulcowego, najpierw należy podnieść tylną część ciągnika, używając solidnych podpór lub podnośnika hydraulicznego. Następnie zdejmujemy koło.
Krok 2: Demontaż zwolnicy
- Odkręcamy 8 śrub mocujących zwolnicę do pochwy.
- Obracamy zwolnicę w dolne położenie (uwaga: może sama się obrócić).
- Teraz należy wcisnąć półoś tak, by zwolnica zeszła, a półoś została. Można to zrobić, podkładając 2 klocki drewniane pomiędzy pochwę a zwolnicę i uderzając w półoś przez twarde drewno. Alternatywnie, można wyjąć półoś razem ze zwolnicą, ale wtedy, gdy zdejmujemy prawą zwolnicę, należy zablokować mechanizm różnicowy.
- Po zdjęciu zwolnicy wysuwamy półoś o około 2 cm i ponownie podkładamy dwa klocki, ale pomiędzy pochwę a bęben hamulcowy, i uderzamy w półoś, aż zacznie schodzić. Jeśli nie planujemy wymiany lub przetoczenia bębna, nie musimy go zdejmować z półosi, tylko wyjąć go razem z nią.
W C-328, podobnie jak w C-330, aby uniknąć rozsypania się mechanizmu, należy coś blokować przy demontażu. Po zdjęciu koła i odkręceniu zwolnicy od pochwy, wyciąga się całą zwolnicę razem z półośką.
Krok 3: Dostęp do bębna i szczęk
Po zdjęciu błotnika odkręcamy wszystkie śruby mocujące obudowę układu hamulcowego. Przed demontażem bębna konieczne jest poluzowanie pasa hamulca ręcznego. Odpowiedzialna za to śruba znajduje się na obudowie mechanizmu. Bęben znajduje się pod obudową i jest elementem, do którego dociskają szczęki hamulcowe. Jego demontaż wymaga równomiernego luzowania mocowań. Jeśli po odkręceniu dwóch śrub i zdjęciu podkładki bęben nie schodzi, należy uderzyć w samą piastę.
Krok 4: Wymiana szczęk hamulcowych i innych elementów
Po zdjęciu bębna można przystąpić do wymiany szczęk hamulcowych oraz cylinderków hamulcowych. Na pochwie są zamontowane szczęki - jeśli dawno nie były robione, lepiej kupić od razu nowe. Sprawdź bęben hamulcowy, czy nie jest za bardzo wytarty.
Ważna porada dotycząca szczęk: Zamiast kupować nowe, gotowe szczęki, zaleca się zakup samych okładzin i zakucie ich na starych szczękach. Nowe gotowe szczęki mogą mieć słabe odlewy, co po pewnym czasie skutkuje wypadaniem bolczyków cylinderków i blokowaniem koła. Po zakupie nowych bębnów należy usunąć farbę z malowania w miejscu styku szczęk, gdyż zacisk będzie się ślizgał po farbie. Szczęki zakładamy dłuższą od tyłu (tylnej lampy), krótszą - od strony silnika.
Krok 5: Wymiana uszczelnień (simeringów i oringów)
Przyczyną braku hamulców często bywa wyciek ze zwolnic. Należy pamiętać o drożnych otworach w bloku, wtedy w razie nieszczelności simeringów nie zaleje hamulców.
- Simering w pochwie ma rozmiar 40x65x10.
- Simering w zwolnicy ma rozmiar 50x80x10.
Kierunek wyciągania simeringów w pochwie to na zewnątrz. Jeśli po wymianie simeringów nieszczelność nadal występuje, może być konieczny zakup nowej półosi, gdyż miejsce styku starego simeringu jest już wytarte. Należy sprawdzić, czy nie ma luzów i czy nic nie wycieka. Warto upewnić się, ile uszczelniaczy znajduje się w układzie - często bywa ich więcej niż dwa (jeden w pochwie, drugi koło łożyska od strony bębna).
Jeśli dwa łożyska wychodziły bardzo lekko, co zrobić, żeby wchodziły ciasno? Konieczne może być ich dokładniejsze dopasowanie lub wymiana na łożyska o odpowiednich tolerancjach.
Odrzutnik oleju może być elementem gumowym lub metalowym. W katalogach i w rzeczywistości wygląda jak zwykła stalowa podkładka, choć w niektórych sklepach internetowych (np. Farmexpert) może wyglądać inaczej. Należy zwrócić uwagę na rozmiar oringa 38x3, którego potrzebne są dwie sztuki.
Montaż i regulacja po naprawie
Po zamontowaniu nowych części należy zalać układ odpowiednim płynem hamulcowym. Jego poziom powinien być zgodny ze specyfikacją techniczną ciągnika. Po zakończeniu montażu wszystkich elementów należy ponownie zamocować bęben oraz obudowę, dokręcając wszystkie śruby. Nowe komponenty montujemy w taki sposób, aby dokładnie przylegały do bębna.
Modernizacja hamulców w Ursusie C-330
Wielu użytkowników decyduje się na modyfikacje swoich maszyn w celu poprawy bezpieczeństwa lub wygody obsługi. Najczęściej polega ona na modernizacji układu z mechanicznego na hydrauliczny lub półhydrauliczny. Pozwala to na płynniejsze i skuteczniejsze hamowanie. Modernizacja hamulca ręcznego w C-330 na ten stosowany w zmodernizowanej wersji C-330M (z dźwignią) znacząco zwiększa jego skuteczność.
Części zamienne i ich jakość
Warto sięgać po części od renomowanych producentów, aby zapewnić trwałość i skuteczność naprawy. W sklepach specjalizujących się w częściach do maszyn rolniczych (np. agrosam.eu) można znaleźć szeroki wybór szczęk hamulcowych, cylinderków, bębnów, uszczelniaczy, pompek, kamieni do mechanizmu różnicowego, okładzin i tłoczków. Produkty Andoria, produkowane z wysokiej jakości surowców i przez doświadczonych specjalistów, cieszą się uznaniem na rynku.
