Problemy z podłączeniem węży hydraulicznych to częsta usterka w maszynach budowlanych i rolniczych, takich jak koparko-ładowarki JCB. Główną przyczyną trudności jest ciśnienie resztkowe (statyczne), które pozostaje w układzie nawet po wyłączeniu silnika. W upalne dni, pod wpływem temperatury, ciśnienie to może wzrosnąć do poziomu uniemożliwiającego wpięcie szybkozłącza.
Dlaczego podłączenie węży hydraulicznych bywa trudne?
Hydraulika siłowa to metoda napędzania ruchomych części maszyn, gdzie przewody transportują czynnik roboczy pod wysokim ciśnieniem. Zjawisko „ciśnienia w przewodzie” wynika z zamkniętej budowy układu. Aby skutecznie wymienić lub podłączyć wąż, należy:
- Wyłączyć pompę lub zgasić silnik maszyny.
- Poruszać dźwignią sterującą sekcją (przy wciśniętym przycisku wyrównującym ciśnienie), aby płyn powrócił do zbiornika.
- W ostateczności delikatnie poluzować złącze, aby upuścić nieco oleju, co zredukuje ciśnienie.
Sposoby na łatwiejsze podłączanie hydrauliki
Aby uniknąć siłowania się z przewodami, warto wdrożyć sprawdzone rozwiązania techniczne:

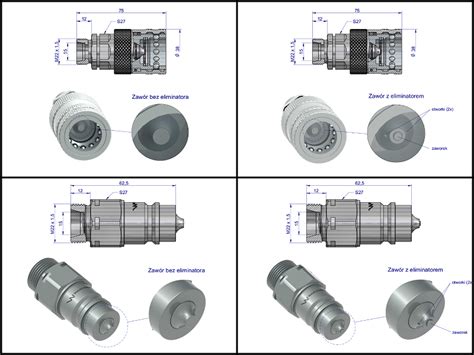

- Szybkozłączki z eliminatorem ciśnienia: Posiadają dodatkowe otworki i zaworek wewnątrz gniazda i wtyczki. Podczas łączenia otwierają się, redukując ciśnienie wewnątrz sekcji.
- Ochrona złączy: Przykrywanie przewodów, gdy maszyna nie jest używana, zapobiega zanieczyszczeniom i przegrzewaniu się końcówek.
Instrukcja prawidłowego montażu przewodów hydraulicznych
Prawidłowy montaż jest kluczowy dla bezpieczeństwa i trwałości układu. Podążaj za poniższymi krokami:
1. Przygotowanie
Zawsze rozładuj ciśnienie w układzie przed przystąpieniem do pracy. Pamiętaj o środkach ochrony osobistej, takich jak okulary i rękawice ochronne. Nie odłączaj żadnych przewodów, dopóki nie upewnisz się, że układ jest bezpieczny.
2. Dopasowanie i weryfikacja
Sprawdź kompatybilność węża z przyłączami. Najlepiej używać komponentów tej samej marki. Ciśnienie nominalne przewodu musi być wyższe niż ciśnienie robocze instalacji.
3. Pomiar i montaż
Podczas pomiaru długości wąż powinien układać się naturalnie. Nie może być rozciągnięty ani zbyt długi (co grozi ocieraniem). Podczas montażu złączy używaj specjalistycznych narzędzi do zaciskania. Nigdy nie dokręcaj złącza, obracając sam wąż, gdyż może to spowodować jego skręcenie.
4. Testy i kontrola szczelności
Po montażu uruchom układ przy niskim ciśnieniu. Sprawdź szczelność połączeń, ale nigdy nie rób tego ręcznie - użyj np. kawałka tektury. Jeśli zauważysz wyciek, natychmiast zatrzymaj maszynę i zwolnij ciśnienie przed wykonaniem poprawek.
Rozwiązywanie problemów z cewkami i osprzętem w JCB
W przypadku maszyn takich jak JCB 4CX, montaż dodatkowego osprzętu (np. szybkozłącza łyżki) często wymaga ingerencji w układ elektryczny sterujący rozdzielaczem. Jeśli masz do czynienia z luźną kostką elektryczną:
- Zidentyfikuj funkcję, za którą odpowiada dana cewka.
- Sprawdź, czy rozdzielacz po podaniu napięcia przekierowuje olej na wyjścia szybkozłącza.
- W razie potrzeby doprowadź zasilanie (plus i masa) przez nowy przełącznik w kabinie.
Najczęstsze błędy
| Błąd | Skutek |
|---|---|
| Zbyt mocne dokręcenie złączy | Uszkodzenie powierzchni uszczelniających |
| Stosowanie taśmy PTFE/uszczelniaczy | Zanieczyszczenie układu hydraulicznego |
| Ponowne użycie starych węży | Wysokie ryzyko pęknięcia i wycieku |

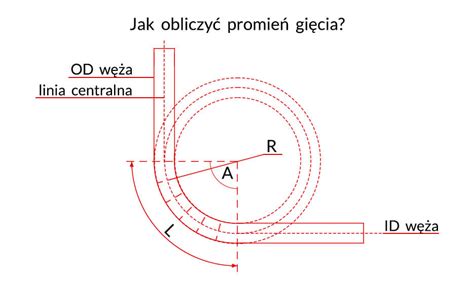

Uwaga: Pamiętaj, że zgięcie przewodu tuż za końcówką metalową jest niedopuszczalne i prowadzi do szybkiej awarii. Zawsze przestrzegaj dopuszczalnych promieni gięcia określonych przez producenta.
