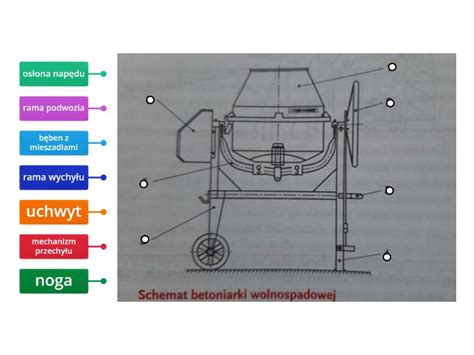

Podłączenie wyłącznika do betoniarki to ważny krok w zapewnieniu bezpieczeństwa i wygody podczas użytkowania tego urządzenia. Bezpieczeństwo i efektywność to tylko dwa z powodów, dla których warto zainstalować wyłącznik do betoniarki. Jest to procedura prosta, ale niezwykle istotna dla prawidłowego funkcjonowania sprzętu. W artykule omówimy ważne aspekty podłączenia włącznika, w tym wybór odpowiedniego modelu, schemat podłączenia oraz zasady bezpieczeństwa, które należy przestrzegać.
Znaczenie wyłącznika elektromagnetycznego dla bezpieczeństwa
Wyłącznik elektromagnetyczny, często nazywany także włącznikiem z cewką (tzw. podtrzymaniem), nie jest zwykłym przełącznikiem. To nie jest zwykły „pstryczek”. Jego głównym zadaniem jest ochrona przed automatycznym restartem maszyny po zaniku prądu. Jest to niezwykle ważny element bezpieczeństwa podczas pracy z betoniarką, krajzegą czy piłą stołową. Umożliwia szybkie wyłączenie urządzenia w razie niebezpieczeństwa, co może zapobiec wypadkom i kontuzjom.
Kiedy następuje zanik prądu, zasilanie cewki znika. Magnes puszcza, a sprężyna natychmiast rozłącza styki (przycisk „STOP” odskakuje). Gdy prąd wróci, silnik nie uruchomi się sam, bo styki są otwarte. To uczucie, gdy wraca zasilanie, a piła stołowa, przy której czyściłeś blat, nie startuje sama i nie ucina ci palców - bezcenne, prawda? Właśnie po to jest ten włącznik.
Zalety wyłącznika elektromagnetycznego:
- Ochrona przed samoczynnym startem: Zapobiega niekontrolowanemu uruchomieniu maszyny po powrocie zasilania.
- Szybkie wyłączenie awaryjne: Przycisk „STOP” natychmiast rozłącza obwód w przypadku zagrożenia.
- Oszczędność energii: Precyzyjna kontrola nad pracą betoniarki pozwala na uniknięcie niepotrzebnego zużycia prądu.
- Wygoda obsługi: Zarządzanie pracą betoniarki staje się prostsze i bardziej intuicyjne.
CZYM JEST KONTAKT?
OSTRZEŻENIE: Praca WYŁĄCZNIE dla elektryka z uprawnieniami SEP
OSTRZEŻENIE: Montaż wyłącznika elektromagnetycznego to praca WYŁĄCZNIE dla elektryka z uprawnieniami SEP. Błąd grozi porażeniem, pożarem lub niekontrolowanym startem maszyny! Przed rozpoczęciem montażu wyłącznika do betoniarki, należy przygotować odpowiednie narzędzia i materiały. Bezpieczne użytkowanie betoniarki zaczyna się od prawidłowego podłączenia wyłącznika, co jest procedurą prostą i ważną.
Zanim zdejmiesz pokrywę lub rozpoczniesz jakiekolwiek prace, fundamentem bezpieczeństwa jest wyłączenie zasilania! Zawsze wyciągnij wtyczkę z gniazdka i upewnij się, że nikt jej przypadkiem nie podłączy. Używaj tylko narzędzi izolowanych, które są przeznaczone do pracy z elektrycznością, aby uniknąć porażenia prądem. Zawsze sprawdzaj przewody pod kątem uszkodzeń i nie używaj sprzętu, który wydaje się być uszkodzony lub niebezpieczny.
Wybór i podłączenie wyłącznika jednofazowego
Większość betoniarek używanych w domach to urządzenia jednofazowe, które często zawierają kondensator. Wybór odpowiedniego włącznika do betoniarki jest kluczowy dla zapewnienia prawidłowego funkcjonowania urządzenia. Należy zwrócić uwagę na typ włącznika, jego napięcie oraz kompatybilność z konkretnym modelem betoniarki.
Identyfikacja przewodów i zacisków
Po zdjęciu pokrywy włącznika zobaczysz zazwyczaj 4 główne zaciski śrubowe (np. A1, A2, B1, B2 lub 13, 14, 23, 24). Logika jest zawsze ta sama - włącznik przerywa oba tory: fazowy (L) i neutralny (N). Należy również zidentyfikować przewody zasilające (z wtyczki) oraz przewody idące do silnika. Kolorami nie należy sugerować się w 100%, bo mogą być pomylone. Lepiej odkręcić dostęp do wszystkich końcówek i dodatkowo sprawdzić omomierzem.
Schemat podłączenia wyłącznika elektromagnetycznego 1 fazowego (dla elektryka):
- WEJŚCIE ZASILANIA (z wtyczki):
- Faza L (przewód brązowy lub czarny) wchodzi na zacisk WEJŚCIOWY A1 (lub 13).
- Neutralny N (przewód niebieski) wchodzi na zacisk WEJŚCIOWY B1 (lub 23).
- WYJŚCIE DO SILNIKA:
- Faza L wychodzi z zacisku WYJŚCIOWEGO A2 (lub 14) do silnika.
- Neutralny N (przewód niebieski) wychodzi z zacisku WYJŚCIOWEGO B2 (lub 24) do silnika.
Po wykonaniu tych kroków, upewnij się, że wszystkie połączenia są solidne i dobrze izolowane. Prawidłowe podłączenie przewodów zapewni, że betoniarka będzie działać bezproblemowo. Warto również zwrócić uwagę na to, aby włącznik był umieszczony w łatwo dostępnym miejscu, co ułatwi jego obsługę w przyszłości.

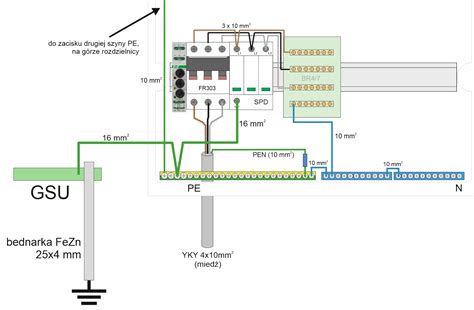

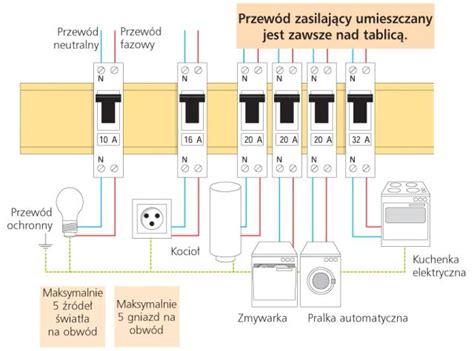

Kluczowe: Podłączenie kabla ochronnego PE (uziemienie)
Tu jest pułapka, na której wykłada się wielu majsterkowiczów. Kabel ochronny PE (zazwyczaj żółto-zielony) musi być bezwzględnie podłączony dla zachowania ciągłości ochrony. Na metalowej podstawie przełącznika (lub w obudowie) znajduje się specjalna śruba oznaczona symbolem uziemienia.
Kabel PE (żółto-zielony) z wtyczki zasilającej oraz kabel PE idący do silnika muszą być przykręcone do tej samej śruby. W ten sposób tworzysz ciągłość ochrony. Pamiętaj, dobry dom buduje się krok po kroku, a fundamentem przy maszynach jest uziemienie. To nie jest opcja, to wymóg bezpieczeństwa! Brak uziemienia może prowadzić do tego, że "betoniarka kopie prądem".
Co robić, gdy włącznik ma 5 styków?
Czasem spotkasz wersję z 5 stykami (np. dodatkowy styk na zewnętrzny czujnik termiczny („termik”) z silnika lub na dodatkowy przycisk awaryjny „STOP”). Jeśli masz prosty silnik (jak w większości betoniarek), który nie ma takiego czujnika, zazwyczaj ten dodatkowy styk zostaje wolny lub jest fabrycznie zmostkowany. Trzymaj się podstawowego schematu dla 4 głównych styków zasilających (A1, A2, B1, B2).
Typowe problemy podczas podłączania i ich rozwiązywanie
Najczęstsze błędy podczas podłączania wyłącznika:
- Nieprawidłowe podłączenie przewodów: Może skutkować zwarciem lub uszkodzeniem sprzętu. Ważne jest, aby zawsze upewnić się, że przewody są podłączone zgodnie z oznaczeniami na włączniku i schemacie.
- Brak lub niewłaściwe uziemienie (PE): Najpoważniejsze zagrożenie, prowadzące do porażenia prądem.
- Luźne połączenia: Mogą prowadzić do przegrzewania się styków i awarii. We wtyczkach są zaciski śrubowe; jeśli w taki włożysz gołą linkę, śrubka może rozpieprzyć druciki i przewód będzie się trzymał tylko symbolicznie. Warto użyć tulejek zaciskowych.
- Ignorowanie kolorów przewodów: Chociaż kolory mogą być mylące, nie należy ich całkowicie ignorować; zawsze weryfikuj ich funkcję omomierzem.
- Użycie niewłaściwego włącznika: Należy dobrać włącznik odpowiedni do typu i mocy betoniarki (np. 1-fazowy z kondensatorem).
- Przegrzewanie: Może być spowodowane wadliwymi połączeniami lub uszkodzeniem elementów.
Jak rozwiązywać problemy z działaniem włącznika po podłączeniu:
Po podłączeniu włącznika do betoniarki mogą wystąpić różne problemy, które wpływają na jego działanie. Jeśli włącznik nie działa prawidłowo, pierwszym krokiem jest sprawdzenie okablowania; upewnij się, że wszystkie przewody są podłączone zgodnie z oznaczeniami i schematem. Często problemy mogą wynikać z luźnych połączeń lub błędów w instalacji, dlatego warto dokładnie przeanalizować każdy element.
Kolejnym krokiem jest testowanie włącznika za pomocą multimetru, co pomoże zidentyfikować ewentualne usterki w samym urządzeniu. Jeśli po sprawdzeniu okablowania i przeprowadzeniu testów problem nadal występuje, może to oznaczać, że włącznik jest uszkodzony lub wymaga wymiany. Pamiętaj, że ignorowanie problemów z włącznikiem może prowadzić do poważniejszych awarii betoniarki, dlatego nie zwlekaj z podjęciem działań.
Konserwacja i długowieczność wyłącznika
Aby zapewnić długotrwałe i bezproblemowe działanie włącznika do betoniarki, warto wdrożyć kilka praktycznych działań konserwacyjnych. Regularne czyszczenie włącznika i jego otoczenia, a także sprawdzanie stanu okablowania, mogą znacznie zmniejszyć ryzyko awarii. Aby zapewnić długotrwałą i bezawaryjną pracę wyłącznika, regularnie sprawdzaj jego stan i wykonuj konserwacje.
Kiedy warto skonsultować się z technikiem?
Decyzja o skonsultowaniu się z technikiem powinna być podejmowana w sytuacjach, gdy instalacja elektryczna staje się zbyt skomplikowana lub pojawiają się nietypowe problemy. Jeśli nie czujesz się pewnie w kwestiach elektrycznych lub napotykasz trudności w rozwiązywaniu problemów z włącznikiem, zawsze warto zasięgnąć porady specjalisty. Profesjonalna pomoc może nie tylko przyspieszyć proces naprawy, ale także zapobiec dalszym uszkodzeniom sprzętu i zagrożeniom dla zdrowia.
Korzyści z zatrudnienia technika są liczne: oszczędność czasu, mniejsze ryzyko popełnienia błędów oraz pewność, że praca zostanie wykonana zgodnie z obowiązującymi normami. W dłuższej perspektywie, inwestycja w profesjonalną pomoc może zaoszczędzić pieniądze, eliminując konieczność kosztownych napraw w przyszłości.
Standardy podłączenia: Gniazda 4-pinowe a 5-pinowe
W kontekście bezpieczeństwa i zgodności z normami, istotne jest, aby betoniarka, zwłaszcza z wyłącznikiem z cewką 230V, była zasilana z odpowiedniego gniazda. Obecnie wszystkie nowe sprzęty i stare od końcówki zeszłego wieku są wyposażone we wtyczki 5-żyłowe. Zaleca się montaż gniazda 5-stykowego. Pchanie się w standardy 4-stykowe to cofanie się w przeszłość i generowanie niebezpieczeństwa, zwłaszcza że betoniarka to prąd i woda.
Zamontowanie wtyczki 4-bolcowej w urządzeniu z wyłącznikiem z cewką 230V jest niezgodne z przepisami, podobnie jak dorobienie przejściówki. W gnieździe 4P często nie ma przewodu neutralnego (N), co jest niedopuszczalne i niezgodne z normami, zwłaszcza w przypadku obwodów jednofazowych zasilających cewkę wyłącznika.
Ważna przestroga: Zmostkowanie przewodów N i PE (niebieskiego i żółto-zielonego) jest kategorycznie zabronione i stanowi śmiertelne zagrożenie. Takie działanie omija podstawowe zabezpieczenia i jest niezgodne z obowiązującymi normami bezpieczeństwa!
