Bezpieczne Użytkowanie Wózków Widłowych: Udźwig, Stateczność i Diagram Obciążeń

Wózek widłowy to praktyczna maszyna, która służy do przenoszenia dużych ciężarów i jest niezbędnym narzędziem w logistyce, magazynach, fabrykach oraz na placach budowy. Aby jednak urządzenie służyło przez długi czas i zapewniało bezpieczeństwo, kluczowe jest jego prawidłowe użytkowanie. Jednym z najważniejszych aspektów jest unikanie przeciążania oraz dokładne zrozumienie ograniczeń udźwigu i stabilności maszyny.

Zrozumienie Przeciążenia Wózka Widłowego

Czym jest przeciążenie?

Przeciążenie wózka widłowego polega na przekroczeniu dopuszczalnego obciążenia dla danego urządzenia, czyli wartości jego udźwigu nominalnego. Jest to niezwykle niebezpieczna sytuacja, która może skutkować m.in. utratą stateczności maszyny, a tym samym zagrożeniem dla operatora oraz znajdujących się wokół osób. Do przeciążenia wózka widłowego może dojść w stosunkowo łatwy sposób, najczęściej z powodu nieuważności operatora lub niezastosowania się do przepisów BHP.

Gdzie znaleźć informacje o udźwigu?

Przed załadowaniem ładunku niezbędne jest sprawdzenie, jaki jest udźwig wózka widłowego. Wartość ta podawana jest zazwyczaj w tonach lub kilogramach i można ją znaleźć w kilku kluczowych miejscach:

• W dokumentacji techniczno-ruchowej (DTR) urządzenia.
• Na tabliczce znamionowej wózka widłowego lub masztu.
• Obowiązkowo w kabinie operatora, gdzie powinien znajdować się wykres obciążeń.

Wykres obciążeń przedstawia maksymalne dopuszczalne obciążenie wideł na określonej odległości od ich czoła. W przypadku wątpliwości dotyczących obsługi konkretnego modelu, zawsze warto skontaktować się z serwisem wózków widłowych.

Ryzyka nierównomiernego rozłożenia ładunku

Niebezpieczną sytuacją jest również nierównomierne rozłożenie ładunku. Może wówczas dojść do utraty stateczności oraz przechylenia urządzenia, w wyniku czego ładunek spadnie, tworząc poważne zagrożenie dla osób znajdujących się w pobliżu. Wiele nowoczesnych wózków jest wyposażonych w systemy przeciwdziałające podnoszeniu źle rozmieszczonego ładunku, co wydatnie zwiększa bezpieczeństwo pracy. Przykładem jest System Aktywnej Stateczności (SAS), który pomaga w utrzymaniu stabilności wózków podczas manewrów, zmniejszając ryzyko przewrócenia się.

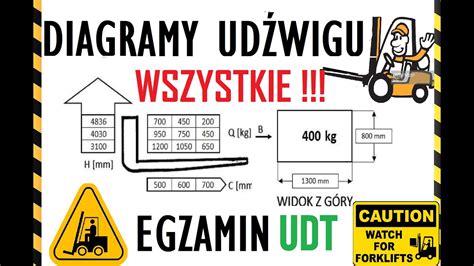

Diagram Obciążeń - Klucz do Bezpieczeństwa

Co to jest wykres obciążeń?

Wykres obciążeń, zwany również traglastdiagramm lub diagramem udźwigu, to kluczowy dokument dla operatorów wózków widłowych. Pokazuje on maksymalne ładunki, jakie mogą bezpiecznie przewozić w zależności od różnych parametrów. Jest on nieodzowny dla bezpieczeństwa podczas użytkowania wózków i odgrywa kluczową rolę podczas codziennej pracy w magazynach, składach czy na placach budowy. Wykorzystywanie tej wiedzy pozwala poprawić bezpieczeństwo i wydajność sprzętu, a w konsekwencji całe działanie firmy.

Wykres obciążeń determinuje maksymalne dopuszczalne obciążenie dla konkretnej długości wysięgnika. Przedstawia on relację między odległością ładunku od osi przedniej koła wózka a jego maksymalnym dopuszczalnym obciążeniem. Im większa ta odległość, tym ciężar ładunku, który można bezpiecznie przenosić, musi być mniejszy. Wykres obciążeń jest zawsze przygotowywany na podstawie wartości podanych przez producenta wózka widłowego.

Znajomość i przestrzeganie wykresu obciążeń to klucz do uniknięcia potencjalnych zagrożeń na miejscu pracy. Ponadto, obciążenie wózków widłowych w sposób zgodny z wykresem obciążeń przyczynia się do dłuższej żywotności sprzętu oraz minimalizacji ewentualnych kosztów napraw.

Różnice między wózkami (spalinowe vs. elektryczne)

Wózki widłowe dzielą się na dwa główne typy: spalinowe oraz elektryczne. Każdy z nich ma swoje zalety i wady, które wpływają na maksymalny udźwig i środowisko pracy:

• Wózki spalinowe są bardziej wydajne na zewnątrz i często oferują większe maksymalne udźwigi.
• Wózki elektryczne są preferowane w przestrzeniach zamkniętych ze względu na brak emisji spalin, niższe koszty eksploatacji oraz mniejszy wpływ na środowisko, choć mogą mieć mniejszą moc.

Maksymalne udźwigi dla wózków elektrycznych i spalinowych różnią się zależnie od konstrukcji. Różnice konstrukcyjne modeli wózków mają bezpośredni wpływ na maksymalne udźwigi, bezpieczeństwo pracy i efektywność transportu, co operatorzy muszą brać pod uwagę.

Wpływ wysokości podnoszenia i środka ciężkości

Dwa kluczowe czynniki wpływające na stabilność i udźwig wózka widłowego to wysokość podnoszenia i środek ciężkości ładunku:

• Wysokość podnoszenia: Im wyżej podnosimy ładunek, tym bardziej zmienia się stateczność wózka widłowego oraz jego udźwig rzeczywisty. Zwykle udźwig wózka maleje wraz ze wzrostem wysokości podnoszenia.
• Środek ciężkości ładunku: To punkt, w którym skupiona jest masa ładunku. W przypadku wózków widłowych istotna jest odległość środka ciężkości ładunku od czoła wideł. Standardowo przyjmuje się, że środek ciężkości znajduje się w połowie długości składowanego produktu. Jednak w przypadku ładunków o nieregularnych kształtach lub nietypowych wymiarach, może on być przesunięty. Im większa odległość środka ciężkości od czoła wideł, tym bardziej zmniejsza się udźwig wózka widłowego.

Operatorzy muszą brać pod uwagę specjalne zasady dotyczące maksymalnej wysokości podnoszenia, w zależności od wagi transportowanych przedmiotów i ich środka ciężkości.

Jak odczytywać diagram obciążeń?

Odczytywanie diagramu udźwigu wózka widłowego to jedna z najważniejszych i podstawowych umiejętności, jakimi obowiązkowo musi posługiwać się każdy operator. Diagram udźwigu może być inny dla każdego modelu urządzenia, dlatego nie ma możliwości nauczenia się go na pamięć. Nawet jeśli wózki dysponują podobnymi parametrami, ale pochodzą od różnych producentów, przed przystąpieniem do obsługi ładunków zaleca się sprawdzenie diagramu udźwigu.

Odczytywanie danych z diagramu udźwigu wózka widłowego zawsze opiera się na posiadaniu dwóch z trzech danych, na podstawie których wytycza się trzecią:

1. Wysokość unoszenia (pionowa skala na diagramie).
2. Odległość środka ciężkości ładunku od czoła wideł (zazwyczaj pozioma skala).
3. Dopuszczalna masa unoszonego ładunku (maksymalny ciężar, który wózek widłowy może unieść w danych warunkach pracy).

Przykładowo, jeśli operator zna wysokość podnoszenia oraz odległość środka ciężkości ładunku od czoła wideł, może z diagramu odczytać maksymalną masę, jaką może bezpiecznie unieść. Prawidłowe odczytywanie danych ma kluczowe znaczenie dla bezpieczeństwa i efektywności pracy. Bywają również sytuacje, gdy znana jest masa całkowita ładunku, a konieczne jest określenie maksymalnej wysokości składowania - odczytanie danych w ten sposób również jest możliwe.

Udźwig Wózków Widłowych i Czynniki Wpływające

Definicja udźwigu nominalnego

Udźwig wózka widłowego to parametr określający maksymalną masę ładunku, która może zostać bezpiecznie podniesiona na daną wysokość. Wartość ta, określana jako udźwig nominalny, uwzględnia idealne warunki, takie jak niska wysokość podnoszenia i centralne umiejscowienie środka ciężkości. Sztaplarki mogą transportować niezwykle ciężkie oraz wielkogabarytowe ładunki, których ciężar wynosi kilka lub nawet kilkanaście ton (od 3 do nawet 70 ton dla specjalistycznych modeli).

Masa wózka a udźwig

Moc udźwigu wózka widłowego wiąże się z kilkoma innymi parametrami oraz wynika z pewnych czynników. Przede wszystkim, im większy udźwig pojazdu, tym większa również jego waga. Przykładowo, model, który wytrzyma obciążenie 3-4 ton, waży około 5 ton.

Rola wideł i osprzętu

Kluczowym elementem wpływającym na udźwig maszyny są również widły oraz ewentualny dodatkowy osprzęt roboczy. Zróżnicowane zapotrzebowanie produkcyjne sprawia, że wózki jezdniowe mogą być wyposażane w osprzęt przystosowany do konkretnej czynności, co również może wpływać na ich rzeczywisty udźwig i stateczność.

Modyfikacje parametrów obciążeń

Oczywiście, możliwa jest modyfikacja parametrów obciążeń wózka widłowego, ale wymaga to bardzo precyzyjnej wiedzy na temat konstrukcji wózka. Z przyczyn bezpieczeństwa, tego rodzaju prace należy powierzyć wyłącznie specjalistom. Nieautoryzowane próby zwiększenia udźwigu wózka, np. poprzez dodawanie dodatkowego balastu (obciążnika) w niekontrolowany sposób, są skrajnie niebezpieczne i mogą prowadzić do poważnych wypadków, a także uszkodzenia maszyny. Zawsze należy działać zgodnie z zaleceniami producenta i UDT.

Budowa i Rodzaje Wózków Widłowych

Definicja wózka jezdniowego

Mianem wózka jezdniowego określa się pojazd kołowy o ruchu przerywanym i ograniczonym zasięgu, który przystosowany jest do podnoszenia, uniesienia, pchania, ciągnięcia, spiętrzania lub układania w stosy dowolnego rodzaju ładunku.

Kategorie wózków

Wózki jezdniowe stanowią zróżnicowaną kategorię maszyn, które można podzielić na kilka grup:

• Wózki unoszące: przeznaczone do unoszenia ładunku na wysokość niezbędną do jego przemieszczenia.
• Wózki naładowne (platformowe): pojazdy, na które ładunki są naładowywane ręcznie lub przy pomocy urządzeń mechanicznych niezwiązanych z samym wózkiem.
• Wózki ciągnikowe i pchające: przeznaczone do ciągnięcia lub pchania innych wózków nienapędzanych.
• Wózki podnośnikowe (zaliczane do grupy wózków elektrycznych prowadzonych): urządzenia transportu wewnątrzzakładowego służące do pionowego albo poziomego transportu ładunków, pozwalające na ich składowanie na różnych wysokościach.
• Wózki z bocznym mechanizmem podnoszenia: to wózki z masztem lub karetką z widłami, które mogą być wysuwane lub wciągane wzdłuż wózka.

Elementy konstrukcyjne

Podstawowe elementy konstrukcyjne wózka widłowego obejmują:

• Karetka: czołowa płyta pojazdu zamontowana do masztu, na której mocowane są widły.
• Kabina operatora: przeznaczona do operowania pojazdem. Znajdują się w niej elementy takie jak: kierownica, dźwignie oraz pedały, umożliwiające sterowanie całym pojazdem.

Rola Operatora i Szkolenia

Zadania operatora

Operator wózka jezdnego widłowego prowadzi przemysłowy wózek napędzany benzyną, ciekłym gazem lub prądem elektrycznym, wyposażony w urządzenia do podnoszenia, takie jak podnośnik widłowy, wysięgnik, czerpak/łyżka, hak krętlikowy, zaciski, platforma do podnoszenia, naczepa do pchania, ciągnięcia, układania w sterty lub przemieszczania wyrobów, sprzętu lub materiałów w magazynach, składowiskach czy w fabrykach. Za pomocą dźwigni i pedałów kieruje wózkiem i steruje urządzeniami do podnoszenia. Ustawia widły, platformę i inne urządzenia do podnoszenia pod, nad, lub wokół załadowanych palet, podstawek, skrzyń, wyrobów lub materiałów, przyczepia i transportuje ładunki do miejsca przeznaczenia. Rozładowuje materiały i układa je w stosy przez podnoszenie i opuszczanie urządzeń do podnoszenia. Może inwentaryzować materiały i dostarczać je pracownikom zgodnie z potrzebami. Może ważyć materiały lub wyroby i rejestrować ciężar na etykietach lub paletach produkcyjnych. Może smarować wózek, ładować akumulatory, napełniać zbiornik paliwa, wymieniać zbiornik ciekłego gazu. W zależności od przemieszczanego produktu może zostać sklasyfikowany jako ładowacz.

Znaczenie szkoleń i certyfikacji

Szkolenia dla operatorów zwiększają kompetencje oraz zapewniają bezpieczeństwo. Wiedza na temat konkretnych modeli wózków oraz czynników takich jak wysokość podnoszenia i lokalizacja środka ciężkości, które mają istotny wpływ na stabilność i bezpieczeństwo operacji, jest niewiarygodnie ważna. Regularne szkolenia i certyfikacja są niezbędne do utrzymania wysokiej świadomości bezpieczeństwa, zrozumienia zasad ruchu wózków, korzystania z wykresów obciążeń oraz obsługi technologii zasilania. Odczytywanie diagramu udźwigu wózka widłowego jest umiejętnością, jaką poznaje się już na etapie szkoleń na wózki widłowe.

Konserwacja i Bezpieczeństwo Konstrukcji

Cięgna nośne: rola i zużycie

Jednym z elementów, który ma kluczowe znaczenie dla bezpieczeństwa i efektywności pracy wózków widłowych, jest system cięgien nośnych. Cięgna nośne to elementy konstrukcyjne wózka widłowego, które mają za zadanie przenoszenie obciążeń podczas podnoszenia i opuszczania ładunków. Są one niezastąpione w układzie podnoszenia, ponieważ odpowiadają za stabilność oraz kontrolowanie ruchów wideł. Codzienne obciążenia, intensywne użytkowanie i kontakt z ciężkimi ładunkami powodują, że cięgna nośne wózka widłowego podlegają ciągłemu zużyciu.

Znaczenie regularnych przeglądów technicznych (UDT)

Bezpieczne funkcjonowanie wózków widłowych w miejscu pracy jest możliwe tylko wtedy, gdy przestrzegane są odpowiednie normy i regulacje dotyczące ich serwisowania. Kluczowym elementem tych wymagań są regularne przeglądy techniczne, które obejmują szczegółowe sprawdzenie stanu cięgien nośnych, układu hydraulicznego, hamulców oraz innych istotnych podzespołów. Zgodnie z przepisami Urzędu Dozoru Technicznego (UDT), każdy wózek widłowy musi przechodzić okresowe kontrole, a wszelkie nieprawidłowości w stanie cięgien nośnych powinny być natychmiast usuwane. Regularną konserwację cięgien nośnych należy przeprowadzać, aby zapewnić ich prawidłowe funkcjonowanie. Prawidłowa eksploatacja ma bezpośredni wpływ na bezpieczeństwo operacji wykonywanych przez wózki widłowe.

Ocena stanu cięgien nośnych

Ocena stanu cięgien nośnych w wózkach widłowych powinna być przeprowadzana przez wykwalifikowanych pracowników, którzy posiadają odpowiednie umiejętności oraz wiedzę. Regularne przeglądy powinny obejmować zarówno weryfikację stanu technicznego cięgien, jak i kontrolę innych kluczowych elementów wózka, takich jak system hydrauliczny czy układ sterowania. W ramach takich przeglądów operatorzy wózków widłowych powinni nie tylko zwracać uwagę na stan cięgien nośnych, ale również kontrolować inne elementy wózka, takie jak układ hydrauliczny, system sterowania, hamulce oraz opony. Regularne przeglądy są niezbędne dla wykrycia wszelkich uszkodzeń na wczesnym etapie, co pozwala uniknąć poważniejszych awarii, które mogą prowadzić do przestojów w pracy, a także zagrożeń dla zdrowia i życia pracowników. W ramach regularnych przeglądów należy również przewidzieć konieczność wymiany cięgien nośnych, jeśli wykazują oznaki zużycia. Pomiar obciążeń - sprawdzenie, czy cięgna nośne są w stanie utrzymać przewidziane obciążenia.

Błędy w eksploatacji i ich konsekwencje

Mimo że wózki widłowe są urządzeniami niezastąpionymi w wielu branżach, często popełniane są błędy związane z ich eksploatacją. Warto podkreślić, że popełniane błędy związane z wózkami widłowymi i ich serwisem mogą prowadzić do poważnych konsekwencji. Operatorzy, zwłaszcza ci, którzy nie przeszli odpowiedniego szkolenia lub nie przeprowadzają regularnych przeglądów, mogą zbagatelizować stan cięgien nośnych. Ocena stanu cięgien nośnych w wózku widłowym to niezwykle istotny proces, który ma bezpośredni wpływ na bezpieczeństwo pracy operatorów oraz efektywność wózków widłowych.

Zagrożenia w Pracy z Wózkiem Widłowym

Przyczyny przewrócenia wózka

Wózki widłowe mogą przewrócić się z powodu nadmiernego obciążenia, nieodpowiedniego rozmieszczenia ładunku, błędów w prowadzeniu i obsługiwaniu czy nieodpowiedniej konserwacji. Może to powodować zagrożenie życia ich operatorów.

Urazy i problemy zdrowotne operatorów

Operatorzy wózków widłowych mogą ulec poważnym urazom w wyniku przygniecenia przez źle umocowany ładunek na wózku. Dodatkowo, nadmierny wysiłek fizyczny podczas pracy, wielogodzinne siedzenie w wymuszonej pozycji ciała (niewygodne siedzisko) oraz wibracje mogą powodować bóle pleców, ramion i rąk. Wibracje ogólne spowodowane sztywną konstrukcją wózka lub źle amortyzowanym siedziskiem operatora są również częstą przyczyną dolegliwości.

Zasady bezpieczeństwa

W celu minimalizacji ryzyka, należy przestrzegać ogólnych zasad bezpieczeństwa:

• Układać palety w sposób zapewniający stabilność i bezpieczeństwo.
• Nie należy obsługiwać widłowego wózka jezdnego napędzanego ropą lub benzyną w zamkniętych lub nieodpowiednio wentylowanych pomieszczeniach.
• Zwracać uwagę na warunki oświetleniowe, trudności w adaptacji do nagłych zmian oświetlenia mogą prowadzić do wypadków.
• Uważać na stacjonarne przeszkody w otoczeniu.

Przepisy Prawne Dotyczące Bezpieczeństwa

Operatorzy wózków widłowych muszą znać i przestrzegać określonych norm prawnych, które pomagają utrzymać bezpieczeństwo pracy. Do kluczowych regulacji należą:

• Rozporządzenie MPiPS z 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (t.j. Dz. U z 2003 r., Nr 169, poz. 1650).
• Rozporządzenie MZiOS z 30 maja 1996 r. w sprawie przeprowadzania badań lekarskich pracowników, zakresu profilaktycznej opieki zdrowotnej nad pracownikami oraz orzeczeń lekarskich wydawanych do celów przewidzianych w Kodeksie pracy. (Dz. U. Nr 69, poz. 332 z późn. zm.).
• Rozporządzenie MPiPS z dnia 14 marca 2000 r. w sprawie bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych (Dz. U. Nr 26, poz. 313 z późn. zm.).
• ROZPORZĄDZENIE MPiPS z dnia 27 kwietnia 2010 r. w sprawie klasyfikacji zawodów i specjalności na potrzeby rynku pracy oraz zakresu jej stosowania (Dz. U. Nr.82, poz. 537 z późn. zm.).
• Rozporządzenie MI z dnia 6 lutego 2003 r. w sprawie bezpieczeństwo i higiena pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401).
