Układ zapłonowy jest kluczowym elementem każdego silnika spalinowego, odpowiadającym za dostarczanie iskry niezbędnej do zapłonu mieszanki paliwowo-powietrznej. W wózkach widłowych Nissan, w tym modelach wyposażonych w silnik A15, często spotykamy się z klasycznym układem zapłonowym. Zrozumienie jego budowy i typowych problemów jest fundamentem skutecznej diagnostyki i naprawy.
Charakterystyka Klasycznego Układu Zapłonowego Nissan A15

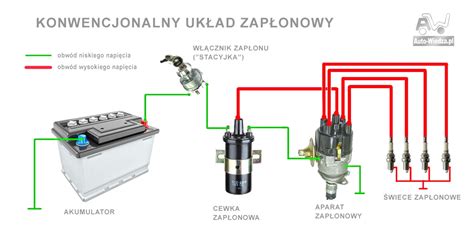

Wózek widłowy Nissan z silnikiem o oznaczeniu A15 charakteryzuje się klasycznym układem zapłonowym z palcem rozdzielacza. Taki system opiera się na mechanicznych elementach do dystrybucji iskry do poszczególnych cylindrów. Główne komponenty to:
- Cewka zapłonowa: Przekształca niskie napięcie z akumulatora na wysokie napięcie potrzebne do wytworzenia iskry.
- Aparat zapłonowy (rozdzielacz): Zawiera przerywacz (mechaniczny lub elektroniczny) oraz palec rozdzielacza i kopułkę, które dystrybuują wysokie napięcie do świec zapłonowych.
- Przewody wysokiego napięcia: Transportują wysokie napięcie od cewki do rozdzielacza, a następnie do świec.
- Świece zapłonowe: Wytwarzają iskrę w komorach spalania.
- Rezystor balastowy (opornik): W niektórych systemach stosowany do regulacji prądu płynącego przez cewkę, zwiększając go podczas rozruchu.
Typowe Problemy i Diagnostyka Układu Zapłonowego
Diagnoza problemów z układem zapłonowym w wózkach widłowych Nissan, w tym tych z silnikiem A15, często obejmuje analizę objawów takich jak trudności z uruchomieniem, niestabilna praca silnika czy brak zapłonu na niektórych cylindrach. Typowe usterki mogą dotyczyć różnych elementów systemu.
Problemy z Rezystorem Balastowym i Przerywaczem
Jednym z częściej występujących problemów, zwłaszcza w starszych modelach z klasycznym układem, jest nieprawidłowe działanie rezystora balastowego cewki zapłonowej. W procesie diagnozy wózka widłowego z silnikiem Nissana i gaźnikiem, zaobserwowano, że rezystancja cewki przypominała tę przerywaczową, mieszcząc się w zakresie 4 ohm - 10 kohm. Jednakże, cewka ta na zasilaniu posiadała duży porcelanowy rezystor, którego zadaniem jest być zwierany podczas rozruchu w celu wzmocnienia iskry. Okazało się, że przerywacze płonęły średnio co 4 miesiące, ponieważ rezystor ten był stale zwarty. Taka usterka prowadzi do nadmiernego prądu płynącego przez przerywacz, co skraca jego żywotność i może powodować niestabilną pracę silnika.
Diagnostyka Ogólna i Wymiana Komponentów
W przypadku problemów z zapłonem, takich jak kiepskie zapalanie silnika lub brak pracy na jednym lub więcej cylindrach, należy przeprowadzić kompleksową diagnostykę. Nawet jeśli kompresja silnika jest równa, a świeca, przewody i kopułka są nowe, problem może nadal występować. Kluczowe elementy do sprawdzenia to:
- Cewka zapłonowa: Jej uszkodzenie może prowadzić do słabej lub całkowitej utraty iskry.
- Moduł zapłonowy (jeśli występuje): W niektórych klasycznych systemach, przerywacz mechaniczny może być zastąpiony elektronicznym modułem.
- Czujnik położenia w aparacie zapłonowym: Odpowiada za precyzyjne określenie momentu zapłonu.
Wózek widłowy Nissan z silnikiem H20-II z 2001 roku, model PDO1A18PQ, na gazie, również często boryka się z problemami z rozruchem zimnego silnika - zapala na sekundę, a następnie gaśnie, i tak wielokrotnie, zanim zacznie stabilnie pracować. Podobne objawy, gdzie silnik zapala na sekundę i gaśnie, nieraz pracuje na dwóch cylindrach, a po osiągnięciu niewielkiej temperatury zapala z pierwszego razu, są charakterystyczne dla problemów z układem zapłonowym, ale także mogą wskazywać na kwestie związane z zasilaniem gazem lub jego regulacją.
Sprawdzanie układu zapłonowego za pomocą podstawowych narzędzi
Wyszukiwanie Schematów Elektrycznych
Znalezienie szczegółowych schematów elektrycznych dla wózków widłowych Nissan, takich jak model UDO2A20PQ, bywa wyzwaniem. Internetowe polskie strony są często przeszukiwane w celu znalezienia takich dokumentacji, co jest kluczowe przy rozwiązywaniu złożonych problemów, np. związanych z trudnościami w jeździe do tyłu i pojawiającymi się błędami (np. E-87) na wyświetlaczu. Dostęp do manuali serwisowych dla silników Nissan H25 lub całych wózków J01/02 jest również często poszukiwany, aby ułatwić diagnostykę i naprawy.
