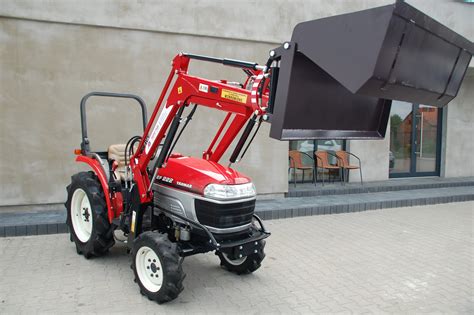

Miniciągniki, takie jak te marki Yanmar, są niezastąpionymi narzędziami w wielu gospodarstwach i na działkach rekreacyjnych. Ich wszechstronność często opiera się na sprawnym działaniu napędu na wszystkie koła (4x4). Z czasem jednak, szczególnie przy rzadkim użytkowaniu niektórych funkcji, mogą pojawić się problemy z ich działaniem. Poniższa analiza przedstawia przypadek diagnostyki i naprawy usterki przedniego napędu w takim ciągniku.
Wstępne objawy niesprawnego napędu na przednie koła
W przypadku, gdy traktorek pracował głównie przy koszeniu trawy, nie było szczególnego zainteresowania, czy napęd na przednie koła działa prawidłowo. Problem ujawnił się niespodziewanie podczas próby podjechania pod górkę na zmarzniętej i lekko ośnieżonej ziemi. Okazało się, że tylne koła obracają się w miejscu, natomiast przednie, choć początkowo zaczynają ciągnąć, po sekundzie w przednim moście zaczynało dochodzić do chrobotania i przeskakiwania, a koła przestawały skutecznie napędzać maszynę.
Diagnostyka problemu krok po kroku
Pierwsze podejrzenia padły na samą dźwignię załączającą przedni napęd. Istniało przypuszczenie, że z powodu niezbyt częstego używania, mogła się ona "zastać" i nie załączać w pełnym zakresie kół zębatych. To mogłoby skutkować opisanym efektem. W celu wstępnej weryfikacji sugerowano następujące działania:
- Wielokrotne spryskanie ruchomych elementów, osi i dźwigni preparatem WD-40.
- Podniesienie ciągnika (jednego tylnego i całego przodu).
- Załączenie napędu (uruchomienie silnika, włączenie biegu i napędu 4x4).
- Obserwacja, czy wałek napędowy się obraca.
- Wykonanie drugiego testu: po podniesieniu ciągnika zablokowanie jednego z kół i obracanie drugim, jednocześnie obserwując wałek napędowy.
Wyniki testów i dalsze obserwacje

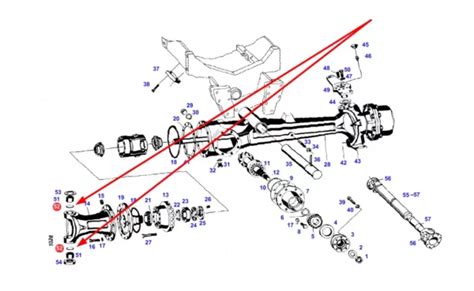

Niestety, po wykonaniu wszystkich sugerowanych testów, wszystko wskazywało na niesprawny układ przeniesienia napędu na przód. Wałek napędowy obracał się, co eliminowało problem po stronie skrzyni biegów. Jednakże, po zablokowaniu trzech kół i próbie obrócenia czwartego przedniego koła, nadal słyszalne było chrobotanie i przeskakiwanie wewnątrz obudowy, do której wchodzi wałek napędowy. Rodziło to obawy o budowę i potencjalne trudności w demontażu mechanizmu odpowiedzialnego za załączanie napędu, a także tzw. asystenta skrętu.
Rozwiązanie problemu i naprawa
Dalsza diagnostyka wymagała bardziej inwazyjnych działań. Sugerowano fizyczne rozpięcie przeniesienia napędu poprzez wybicie klina przy krzyżaku i demontaż tego elementu. Celem było sprawdzenie, czy koła wraz z wałkiem kręcą się swobodnie, co wskazywałoby na uszkodzenie skrzyni biegów. Jeśli z przodem wszystko było w porządku, a problem nadal występował po opuszczeniu ciągnika na koła, uszkodzenie również wskazywałoby na skrzynię.
Ostatecznie okazało się, że przyczyną problemu była błahostka: wypadła zawleczka, która blokowała pewien element w skrzyni biegów. To powodowało, że ciągnik podczas jazdy do tyłu pracował normalnie, natomiast do przodu blokowało przedni most. Początkowe rozpięcie krzyżaka i kilkukrotne pokręcenie nim tymczasowo usunęło zgrzytanie, ponieważ zawleczka spadła na dno obudowy. Naprawa sprowadziła się do zlokalizowania miejsca jej zastosowania i ponownego zamontowania.
Mechanism for steering a 4-wheel trailer with small turning radius 2
Rola mechanizmu asystenta skrętu
W procesie naprawy okazało się, że problem leżał w przystawce, która przy odpowiednich ustawieniach odpowiada za rozłączanie napędu sztywnego i załączanie napędu przez system sprzęgiełek. W wyniku przestawienia mechanizmu sterującego, tarcze sztywnego napędu nie zazębiały się prawidłowo. Po korekcie ustawień, udało się przywrócić przedni napęd do jego fabrycznych możliwości, zapewniając pełną funkcjonalność ciągnika.
