Odpowietrzanie układu paliwowego w traktorze: Kompletny poradnik

Powietrze w układzie paliwowym stanowi poważne zagrożenie dla prawidłowego funkcjonowania silnika. Gdy pęcherzyki powietrza przedostaną się do systemu, mogą zakłócić płynny przepływ paliwa, co prowadzi do szeregu problemów. W takiej sytuacji mówimy o zapowietrzeniu. Jak sobie z nim poradzić? W tym poradniku krok po kroku podpowiemy, jak odpowietrzyć układ i jakich narzędzi będziemy potrzebować, by przeprowadzić operację w bezpieczny i efektywny sposób.

Dlaczego układ paliwowy się zapowietrza?

Zapowietrzenie układu paliwowego w silniku diesla jest częstą przypadłością, zwłaszcza w przypadku przeprowadzania prac serwisowych związanych z tym układem. Demontaż wtryskiwaczy, pompy wtryskowej, nieszczelność w przewodach lub wymiana filtra paliwa mogą spowodować, że uruchomienie silnika będzie bardzo utrudnione lub wręcz niemożliwe. Zapowietrzenie może mieć także inne podłoże, wynikające z nieprawidłowej eksploatacji.

Główne przyczyny zapowietrzenia:

• Prace serwisowe: Wymiana filtra paliwa, demontaż pompy wtryskowej, wtryskiwaczy lub innych elementów układu.
• Nieszczelność w układzie: Przetarcie przewodu paliwowego, uszkodzony kranik paliwa pod bakiem, poluzowane połączenia.
• Brak paliwa w baku: Jazda ze zbyt małą ilością paliwa lub całkowite opróżnienie baku może prowadzić do zassania powietrza przez pompę.
• Zablokowane przewody: Skorodowany kranik z siteczkiem, sklejony osad w przewodzie paliwowym, wytrącony wosk w paliwie.

Widać zatem, że zapowietrzenie może wynikać z normalnych uwarunkowań powiązanych z wymianą poszczególnych elementów, jak również zaniedbaniem kierowcy.

Objawy zapowietrzonego układu paliwowego

Rozpoznanie zapowietrzonego układu paliwowego jest kluczowe dla szybkiego rozwiązania problemu. Powietrze, w przeciwieństwie do paliwa, jest ściśliwe, co zakłóca precyzyjne dawkowanie paliwa przez wtryskiwacze. W silnikach wysokoprężnych problem ten jest szczególnie dotkliwy, gdyż system Common Rail wymaga bardzo wysokiego ciśnienia paliwa, a obecność powietrza może znacząco obniżyć jego efektywność.

Charakterystyczne symptomy:

• Problemy z uruchomieniem silnika: Trudności z odpaleniem lub całkowita niemożność jego startu.
• Gaśnięcie silnika: Silnik odpala, ale gaśnie po krótkim czasie.
• Nierówna praca silnika: Objawiająca się drganiami i wahaniami obrotów, "dławienie się" silnika na wysokich obrotach.
• Spadek mocy: Szczególnie podczas przyspieszania.
• Zwiększone zużycie paliwa.
• Dymienie z układu wydechowego.
• Głośna praca pompy wysokiego ciśnienia (w silnikach Diesla).

Warto zauważyć, że objawy te mogą być podobne do innych problemów z układem paliwowym, dlatego w razie wątpliwości należy przeprowadzić odpowietrzanie układu.

Narzędzia i przygotowanie do odpowietrzania

Aby skutecznie przeprowadzić proces odpowietrzania układu paliwowego, warto zaopatrzyć się w odpowiednie narzędzia i zapewnić bezpieczeństwo pracy.

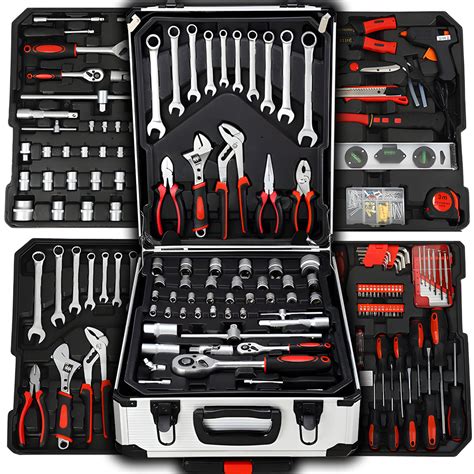

Niezbędne narzędzia:

• Ręczna pompka paliwowa: Szczególnie przydatna w silnikach Diesla, pozwala na manualne przepompowanie paliwa.
• Klucz do filtra paliwa: Ułatwi jego demontaż i ponowne zamocowanie (jeśli jest potrzebny).
• Zestaw kluczy płaskich i nasadowych: Do poluzowania połączeń w układzie paliwowym (np. klucze 8 mm do śrub odpowietrzających, do przewodów wtryskowych).
• Pojemnik na zużyte paliwo: Do zbierania wycieków.
• Szmaty lub ręczniki papierowe.
• Czysty olej: Do zwilżania uszczelek.
• Urządzenie diagnostyczne: W przypadku nowszych modeli samochodów, przydatne do monitorowania parametrów.

Zasady bezpieczeństwa:

• Pracuj w dobrze wentylowanym miejscu, najlepiej na zewnątrz lub w garażu z otwartymi drzwiami.
• Paliwo jest łatwopalne - absolutnie zabronione jest palenie lub używanie otwartego ognia w pobliżu.
• Miej pod ręką gaśnicę na wypadek nieprzewidzianych sytuacji.
• Zawsze używaj odpowiednich rękawic ochronnych, aby uniknąć kontaktu paliwa ze skórą. Okulary ochronne również są wskazane, gdyż paliwo może przypadkowo rozprysnąć się podczas odpowietrzania.
• Przed rozpoczęciem pracy upewnij się, że silnik jest zimny - odpowietrzanie rozgrzanego układu może być niebezpieczne.
• Pamiętaj, aby odłączyć akumulator przed ingerencją w układ paliwowy, co zapobiegnie przypadkowemu uruchomieniu pompy paliwa.

Ogólna procedura odpowietrzania układu paliwowego

Proces odpowietrzania układu paliwowego, choć może wydawać się skomplikowany, można przeprowadzić na własną rękę w domowych warunkach. Najważniejszym momentem, kiedy należy przeprowadzić tę procedurę, jest wymiana filtra paliwa lub jakakolwiek inna ingerencja w układ paliwowy, na przykład wymiana pompy paliwa, przewodów paliwowych czy wtryskiwaczy. Warto również rozważyć odpowietrzanie po całkowitym opróżnieniu baku paliwa.

Przygotowanie do odpowietrzania:

1. Upewnij się, że w baku jest wystarczająca ilość paliwa. Należy pamiętać, że odpowietrzenie układu paliwowego jest skuteczne wtedy, gdy znajdzie się w nim maksymalna ilość paliwa, a tym samym ograniczona zostanie przestrzeń dla powietrza.
2. Sprawdź, czy kranik dopływu paliwa z baku jest otwarty i nie jest skorodowany ani zatkany. Warto upewnić się, czy paliwo swobodnie wypływa z baku, np. odkręcając przewód paliwowy gdziekolwiek prowadzący od kranika spod baku.
3. Sprawdź stan filtra przepływowego umieszczonego w przewodzie paliwowym między zbiornikiem paliwa a wstępną pompką.

Kroki odpowietrzania (metoda ogólna):

1. Zlokalizuj ręczną pompkę paliwową (najczęściej umieszczona w pobliżu filtra paliwa lub pompy wtryskowej).
2. Zlokalizuj śrubę odpowietrzającą na filtrze paliwa lub pompie wtryskowej. W niektórych modelach producent zastosował otwory odpowietrzające zakręcane śrubami ø 5 lub 8 mm.
3. Poluzuj śrubę odpowietrzającą.
4. Pompuj paliwo ręczną pompką, aż zacznie wypływać bez pęcherzyków powietrza. Jeśli naciskając dźwigienkę pompki nie jest wyczuwalny opór, oznacza to nieprawidłowe ustawienie krzywki wałka rozrządu. W takiej sytuacji należy delikatnie obrócić wałem korbowym, aż pompka zacznie działać z wyczuwalnym oporem.
5. Po pojawieniu się jednolitego paliwa bez powietrza, dokręć śrubę odpowietrzającą.
6. W niektórych modelach konieczne może być poluzowanie nakrętek przewodów ciśnieniowych na wtryskiwaczach. Jeśli nastąpiłby przypadek głębszego zapowietrzenia, na przykład przy zupełnym wyczerpaniu paliwa podczas pracy, wtedy po odpowietrzeniu układu w opisanym miejscu, trzeba odkręcić nakrętki przewodów ciśnieniowych na wtryskiwaczach. Procedura ta wymaga pomocy drugiej osoby. Jedna osoba luzuje nakrętkę wężyka na wtryskiwaczu (o jeden niepełny obrót), a druga kręci rozrusznikiem tak długo, aż będzie leciał olej napędowy. Bez przestawania kręcenia rozrusznikiem, druga osoba powinna zdążyć zakręcić nakrętkę. Co ważne, musi być bezwzględnie realizowana na odpiętej kostce zasilającej wtryskiwacz, aby wtryskiwacz nie pracował "na sucho". Po wykonaniu tej czynności dla każdego wtryskiwacza, silnik powinien pracować normalnie.
7. Po zakończeniu odpowietrzania, dokręć wszystkie poluzowane połączenia.

Odpowietrzanie w specyficznych typach układów

Układy z pompą mechaniczną (np. New Holland)

W przypadku ciągników New Holland wyposażonych w mechaniczną pompę wtryskową, wymiana filtra paliwa i odpowietrzanie nie jest czynnością skomplikowaną. Przedstawiony sposób wymiany filtra i odpowietrzania układu dotyczy ciągników New Holland m.in.

Wymiana filtra paliwa:

1. Wymianę filtra paliwa powinno się dokonywać w tym samym czasie co wymiana oleju w silniku. W zależności od modelu ciągnika, producent podaje maksymalny okres między przeglądami 600 godzin. Jednak serwisanci zalecają dokonywać wymiany częściej, na przykład co 400-500 godzin, ze względu na często pojawiające się opinie o wątpliwej jakości dostępnego paliwa.
2. Przed przystąpieniem do wymiany filtra, warto oczyścić podstawę, do której jest przytwierdzony.
3. Przed wykręceniem filtra - w przypadku ciągników wyposażonych w czujnik wody w paliwie, należy rozłączyć wiązkę elektryczną czujnika.
4. Odkręcenie filtra zawsze spowoduje wyciek pewnej ilości paliwa. Po wykręceniu czujnika, filtr jest do wyrzucenia. Korzystając z okazji demontażu czujnika, warto sprawdzić jego stan i w przypadku nagromadzenia brudu - oczyścić go.
5. Przed przykręceniem nowego filtra, należy zwilżyć uszczelkę, która zapewnia szczelność połączenia pomiędzy filtrem a podstawą. W tym celu wystarczy rozsmarować na uszczelce kilka kropli czystego oleju.
6. Przy dokręcaniu należy pamiętać, żeby nie używać klucza. Najczęściej wystarczy silne dokręcenie rękoma. Na filtrze zawarte są zazwyczaj piktogramy z instrukcją montażu, na przykład wkręcić filtr do wyczucia oporu, a następnie wykonać jeszcze ¾ lub pełny obrót czując rosnący opór zaciskanej uszczelki.
7. Częściowo nowy filtr można zalać czystym paliwem na etapie montażu, choć nie jest to niezbędne, bo i tak w dalszym etapie do uzupełnienia paliwa w układzie posłuży ręczna pompka (umieszczona w pobliżu filtra paliwa).

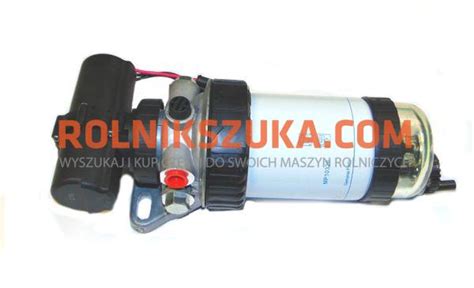

Odpowietrzanie układu po wymianie filtra:

Nowy filtr i przewody doprowadzające do niego paliwo są puste. Do uzupełnienia paliwa w układzie posłuży ręczna pompka umieszczona w pobliżu filtra paliwa.

• Aby to zrobić, w mniejszych modelach ciągników TD5 (5.65; 5.75) trzeba zdjąć przewód paliwowy z króćca przy filtrze.
• W pozostałych modelach producent zastosował otwory odpowietrzające zakręcane śrubami ø 5 lub 8 mm. Śrubę trzeba poluzować lub wykręcić.
• Paliwo pompuje się dotąd, aż wypłynie z króćca nad filtrem czy otworu odpowietrzającego bez pęcherzyków powietrza.
• Trzeba pamiętać też o wymianie niewielkiego filtra przepływowego umieszczonego w przewodzie paliwowymi między zbiornikiem paliwa a wstępną pompką. Przewód, na którym jest zamontowany, można wypiąć, ponieważ zazwyczaj jest on na zatrzaskach. Filtr przepływowy jest bezobsługowy i wymienia się go w całości.

Układy Common Rail

Chociaż na przestrzeni dekad system Common Rail przechodził mniejsze lub większe modyfikacje, jego ogólne działanie polega na tym, że paliwo zasysane jest przez elektryczną pompę niskociśnieniową z baku, a następnie podawane jest do pompy wysokiego ciśnienia. Ona z kolei podaje paliwo pod bardzo dużym ciśnieniem do wspólnej szyny, będącej akumulatorem paliwa. Dopiero stamtąd paliwo dystrybuowane jest do poszczególnych wtryskiwaczy, które wtryskują je wieloetapowo do cylindra, dzięki czemu mieszanka spalana jest dokładniej, a praca silnika jest cichsza i łagodniejsza w porównaniu do innych technologii wtryskowych w silnikach diesla. Ważną rolę pełni również filtr, który dba o czystość i jednorodność paliwa w całym układzie. Każdy z tych elementów może ulec awarii lub kwalifikować się do wymiany, co zazwyczaj wiąże się z dostaniem powietrza do układu.

Odpowietrzanie układu Common Rail nie jest trudną czynnością serwisową, jednak mechanicy powinni pamiętać o kilku podstawowych zasadach. Zdecydowanie niezalecane jest używanie „plaków” czy innych „samostarterów”, które wtryskuje się do układu dolotowego w celu sztucznego wywołania samozapłonu, a tym samym uruchomienia silnika. Działanie to jest szkodliwe dla układu wtryskowego, który przez długi czas pracuje wtedy „na sucho”.

W niektórych samochodach dopompowanie paliwa możliwe jest za pomocą ręcznej pompki przy filtrze lub pompie wtryskowej. W czasie pompowania równocześnie należy odkręcać poszczególne odpowietrzniki na filtrze. Procedurę tę należy wykonywać do momentu, w którym zauważymy, że ze zbiornika wydobywa się jednorodne paliwo, pozbawione pęcherzyków powietrza. W nowszych samochodach procedura odpowietrzania wygląda nieco inaczej, gdyż paliwo w układzie CR tłoczone jest przez elektryczną pompę do pompy wysokiego ciśnienia. Napełnienie układu paliwem polega tu na kilkukrotnym włączeniu i wyłączeniu zapłonu. Cała procedura odbywa się automatycznie pod warunkiem, że zadbamy np. o napełnienie ropą nowego filtra paliwa.

Problemy z odpowietrzaniem w TZ4K14 (i podobnych modelach)

W ciągnikach takich jak TZ4K14, gdzie układ paliwowy może być prostszy, problemy z odpowietrzaniem są często dyskutowane na forach. W przypadku zapowietrzenia po braku paliwa lub oleju, użytkownicy napotykają na specyficzne trudności.

Typowe problemy i rozwiązania:

• Zablokowana ręczna pompka: Jeśli pompka stoi (np. z powodu długiego nieużywania traktorka), należy ją wyjąć i rozruszać tłoczek.
• Brak paliwa przy świecy płomieniowej/żarowej: Nawet po odpowietrzeniu śrubek na pompie wtryskowej, paliwo może nie docierać do świecy płomieniowej. Przyczyną może być zatkany przewód paliwowy, np. z powodu "kulki w postaci śrutu", która skleiła się z podłożem i nie przepuszczała paliwa - wystarczyło ją przedmuchać w obie strony.
• Uszkodzony kranik paliwa: Skorodowany kranik dopływu paliwa z baku wraz z siteczkiem może nie podawać wystarczającej ilości paliwa. Należy go sprawdzić i ewentualnie wymienić, aby upewnić się, czy paliwo pochodzi z baku, a nie tylko z odstojnika.
• Nieprawidłowe ustawienie wału: Jeśli naciskając dźwigienkę pompki nie jest wyczuwalny opór, oznacza to nieprawidłowe ustawienie krzywki wałka rozrządu. Należy delikatnie obrócić wałem korbowym (np. kręcąc rozrusznikiem lub kołem zamachowym), aż pompka zacznie stawiać opór.
• Zanik paliwa po krótkim czasie: Jeśli paliwo leci tylko przez około 3 sekundy, a potem ustaje, może to wskazywać na problem z dopływem paliwa z baku (np. zatkany kranik, przewód).
• Problemy z wtryskiwaczem: Jeśli paliwo dochodzi do wtryskiwacza, ale silnik dalej nie odpala, sam wtryskiwacz może nie podawać paliwa. W takim przypadku warto go wyjąć i oddać do regeneracji.
• Cięgno i linka odcięcia paliwa: Sprawdź, czy linka odcięcia paliwa (wyciągana gałka służąca do gaszenia / odcięcia paliwa) nie jest zerwana lub wypięta i czy mechanizm przy pompie działa poprawnie.

Sprawdzenie po odpowietrzaniu

Po zakończeniu procesu odpowietrzania niezbędne jest przeprowadzenie kontroli, aby upewnić się, że układ paliwowy działa prawidłowo i silnik pracuje bez zarzutu.

1. Uruchom silnik: Jeśli odpowietrzanie było skuteczne, powinien on odpalić bez problemu i pracować równomiernie. Warto pozwolić silnikowi pracować na biegu jałowym przez kilka minut, obserwując czy nie pojawiają się nietypowe dźwięki lub wibracje.
2. Jazda testowa: Następnie należy wykonać krótką jazdę testową, zwracając uwagę na reakcję silnika na przyspieszanie i zmiany obciążenia.
3. Sprawdzenie wycieków: Ważne jest sprawdzenie, czy nie ma wycieków paliwa w miejscach, które były odkręcane podczas odpowietrzania.
4. Monitorowanie zużycia paliwa: Warto też monitorować zużycie paliwa w kolejnych dniach - jeśli było ono wcześniej podwyższone z powodu zapowietrzenia, powinno teraz wrócić do normy.
5. Diagnostyka komputerowa: W przypadku nowoczesnych traktorów pomocne może być podłączenie komputera diagnostycznego, który pozwoli na sprawdzenie, czy nie pojawiły się żadne kody błędów związane z układem paliwowym.

Oprócz zachowania odpowiednich procedur serwisowych, w kontekście układu Common Rail bardzo ważna jest jakość paliwa. Układ nie będzie pracował poprawnie, jeśli znajdzie się w nim paliwo zasiarczone lub w jakikolwiek sposób zanieczyszczone. W połączeniu z regularnym i rzetelnym serwisem pojazdu jest to gwarancja długiej i bezawaryjnej eksploatacji.
