Instrukcja Obsługi Odśnieżarki Spalinowej MTD E640F

Niniejsza instrukcja obsługi jest ważnym elementem nowej odśnieżarki. Pomoże ona w montażu, przygotowaniu i konserwacji odśnieżarki. Prosimy o uważne przeczytanie i zrozumienie jej treści. Przeczytaj i postępuj zgodnie ze wszystkimi instrukcjami zawartymi w niniejszej instrukcji przed przystąpieniem do obsługi odśnieżarki. Nieprzestrzeganie tych instrukcji może skutkować obrażeniami ciała.

Niniejsza instrukcja dotyczy modeli odśnieżarek: E600E, E610E, E640F, E660G.

WAŻNE: PRZECZYTAJ DOKŁADNIE ZASADY BEZPIECZEŃSTWA I INSTRUKCJE.

Urządzenie to jest wyposażone w silnik spalinowy i nie powinno być używane na terenach leśnych, zarośniętych krzewami lub trawą, ani w ich pobliżu, chyba że układ wydechowy silnika jest wyposażony w iskrochron zgodny z obowiązującymi przepisami lokalnymi lub stanowymi (jeśli takie istnieją).

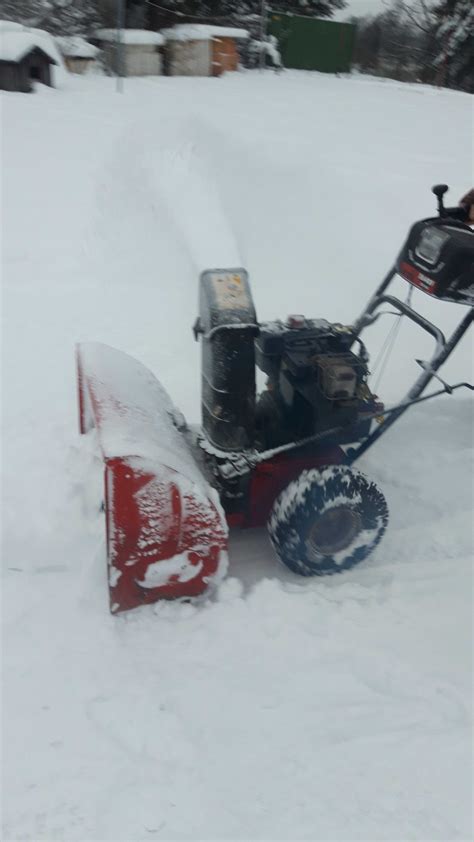

zdjęcie odśnieżarki MTD E640F w akcji

1. Ważne Zasady Bezpiecznej Eksploatacji

Ogólne Ostrzeżenia

OSTRZEŻENIE: TEN SYMBOL WSKAZUJE NA WAŻNE INSTRUKCJE BEZPIECZEŃSTWA, KTÓRYCH NIEPRZESTRZEGANIE MOŻE ZAGROZIĆ BEZPIECZEŃSTWU OSOBISTEMU I/LUB MIENIU UŻYTKOWNIKA I INNYCH OSÓB. KIEDY WIDZISZ TEN SYMBOL - ZWRÓĆ UWAGĘ NA JEGO OSTRZEŻENIE.

  • Jeśli odśnieżarka zacznie nieprawidłowo wibrować, zatrzymaj silnik i natychmiast sprawdź przyczynę. Wibracje są zazwyczaj sygnałem problemu.
  • Nigdy nie obsługuj maszyny z dużą prędkością transportową na śliskich powierzchniach. Patrz za siebie i zachowaj ostrożność podczas cofania.
  • Nigdy nie kieruj wyrzutu w stronę osób postronnych ani nie dopuszczaj nikogo przed urządzenie.
  • Zatrzymuj silnik zawsze, gdy opuszczasz pozycję roboczą.

2. Identyfikacja Numeru Modelu

Przed przystąpieniem do przygotowania odśnieżarki do pierwszego użycia należy zlokalizować tabliczkę znamionową i przepisać z niej informacje do niniejszej instrukcji obsługi. Znajomość numeru modelu jest kluczowa w przypadku zamawiania części zamiennych lub uzyskiwania wsparcia technicznego.

3. Montaż i Przygotowanie do Użycia

Zawartość Zestawu (Osprzęt)

Rozłóż osprzęt zgodnie z ilustracją w celu identyfikacji. Numery części są podane w nawiasach.

Ogólne Instrukcje Montażu

WAŻNE: Po montażu należy napełnić silnik benzyną i sprawdzić poziom oleju zgodnie z instrukcją w oddzielnej instrukcji silnika dołączonej do urządzenia. Wszystkie odniesienia do prawej lub lewej strony odśnieżarki są określane z pozycji operatora, stojącego za urządzeniem.

Wymagane Narzędzia do Montażu

  • (1) Klucz 3/8"
  • (2) Klucz 7/16"*
  • (2) Klucz 1/2"*
  • Klucz 9/16”
schemat montażu uchwytu odśnieżarki

Mocowanie Zespołu Uchwytu (Osprzęt A)

  1. Umieść prawy uchwyt (A) w pozycji przy odśnieżarce tak, aby płaska strona uchwytu przylegała do odśnieżarki.
  2. Przymocuj dolny otwór w uchwycie do odśnieżarki za pomocą śruby sześciokątnej o długości 3/4 cala z podkładkami zabezpieczającymi. Patrz Rysunek 4. Nie dokręcaj w tym momencie.
  3. Umieść wypustkę uchwytu nad górnym otworem w uchwycie tak, aby krzywizna wypustki uchwytu pasowała do krzywizny uchwytu.

Mocowanie Zespołu Kanału Wyrzutowego (Osprzęt B)

  1. Umieść zespół kanału wyrzutowego (C) nad otworem wyrzutowym, tak aby otwór w zespole kanału wyrzutowego był skierowany do przodu urządzenia.
  2. Umieść uchwyty kołnierza kanału wyrzutowego pod wargą zespołu kanału wyrzutowego, płaską stroną do dołu.
  3. Zabezpiecz za pomocą śrub z łbem sześciokątnym i nakrętek zabezpieczających, jak pokazano na Rysunku 7. Dokręć dwoma kluczami 7/16". Nie dokręcaj zbyt mocno.

UWAGA: Nakrętki zabezpieczające nie mogą być nakręcane ręcznie na śrubę.

schemat montażu kanału wyrzutowego

Mocowanie Drążka Zmiany Biegów i Linek Sprzęgła

WAŻNE: Zamocuj drążek zmiany biegów i linki sprzęgła w następujący sposób. NASTĘPNIE SPRAWDŹ REGULACJE ZGODNIE Z INSTRUKCJAMI I WYKONAJ WSZELKIE NIEZBĘDNE KOREKTY PRZED URUCHOMIENIEM ODŚNIEŻARKI. Nieprzestrzeganie instrukcji może spowodować uszkodzenie odśnieżarki.

Mocowanie Drążka Zmiany Biegów (Osprzęt D)

  1. Ustaw dźwignię zmiany biegów (na panelu uchwytu) w pozycji szóstego (6) biegu (całkowicie do przodu).

4. Regulacje

Ciśnienie w Oponach (Opony Pneumatyczne)

Opony są nadmiernie napompowane w celach transportowych. Sprawdź ciśnienie w oponach i zmniejsz je do 15 do 20 psi. Jeżeli ciśnienie w oponach nie jest równe w obu kołach, należy je wyrównać.

Regulacja Sprzęgła Napędu i Dźwigni Zmiany Biegów

Aby sprawdzić regulację sprzęgła napędu i dźwigni zmiany biegów, przesuń dźwignię zmiany biegów całkowicie do przodu, do szóstego (6) biegu. Przy włączonym napędzie jezdnym...

ilustracja regulacji sprzęgła napędu jezdnego

Regulacja Zespołu Kanału Wyrzutowego

OSTRZEŻENIE: NIGDY nie próbuj czyścić kanału wyrzutowego ani dokonywać żadnych regulacji, gdy silnik pracuje. Zapoznaj się z etykietą na Rysunku 1 w sekcji bezpieczeństwa.

Regulacja Płozy Ślizgowej

Przestrzeń między płytą ścinającą a podłożem można regulować. Odnieś się do strony 10 Instrukcji Montażu.

Regulacja Kół Napędowych

Koła można regulować do dwóch różnych metod działania. Regulacja odbywa się poprzez umieszczenie bolców zabezpieczających w jednym z dwóch różnych otworów po prawej stronie urządzenia. Patrz Rysunek 22.

  1. Napęd na jedno koło - Umieść bolec zabezpieczający w zewnętrznym otworze osi po prawej stronie.

5. Obsługa

Sprzęgło Napędu Jeźdnego/Ślimakowego (Blokada)

Sprzęgło napędu jezdnego znajduje się na prawym uchwycie. Ściśnij sprzęgło napędu jezdnego, aby załączyć napęd na koła. Zwolnij, aby zatrzymać. Ta sama dźwignia blokuje również sprzęgło ślimaka, dzięki czemu można obracać korbę kanału wyrzutowego bez przerywania procesu odśnieżania.

Przed Uruchomieniem

OSTRZEŻENIE: Przed użyciem przestrzegaj wszystkich etykiet ostrzegawczych na odśnieżarce. Patrz Rysunek 1.

Uruchamianie Silnika

Rozrusznik Elektryczny

OSTRZEŻENIE: Rozrusznik elektryczny jest wyposażony w trójżyłowy przewód zasilający i wtyczkę, i jest przeznaczony do pracy z prądem zmiennym o napięciu 120 V z domowej instalacji elektrycznej. Musi być zawsze prawidłowo uziemiony, aby uniknąć możliwości porażenia prądem.

Rozrusznik Ręczny

  1. Obróć pokrętło ssania do pozycji PEŁNE SSANIE (rozruch zimnego silnika).
  2. Jeśli silnik jest ciepły, ustaw ssanie w pozycji WYŁĄCZONE zamiast PEŁNE SSANIE.
  3. Naciśnij przycisk pompki paliwa dwa lub trzy razy dla rozruchu zimnego silnika. Patrz Rysunek 19.

Załączanie Napędu

  1. Przy silniku pracującym na prawie maksymalnych obrotach, przesuń dźwignię zmiany biegów do jednej z pięciu pozycji do przodu lub dwóch pozycji do tyłu.

Ogólne Porady Eksploatacyjne

Wytrzyj cały śnieg i wilgoć z pokrywy gaźnika w obszarze dźwigni sterujących. Ponadto, kilkakrotnie przesuwaj dźwignie sterujące w przód i w tył.

Jak uruchomić odśnieżarkę MTD

6. Konserwacja

Koła i Wał Ślimakowy

Olej lub smaruj łożyska w kołach co najmniej raz w sezonie. Wyciągnij bolce zabezpieczające i zdejmij koła, wyczyść i pokryj osie uniwersalnym smarem samochodowym. Patrz Rysunek 23.

Usuń śruby ścinające na wale ślimakowym. Naolej lub smaruj wnętrze wału. Patrz Rysunek 24.

Wał Przekładni

Smaruj wał przekładni dobrym, uniwersalnym, lekkim smarem całorocznym co najmniej raz w sezonie lub po każdych 25 godzinach pracy.

Demontaż i Wymiana Pasków

OSTRZEŻENIE: Odłącz przewód świecy zapłonowej od świecy zapłonowej i uziemi go.

Paski Napędu Ślimaka

UWAGA: Aby wymienić którykolwiek z pasków, należy usunąć oba.

  1. Odczep sprężynę napinacza od śruby sześciokątnej na obudowie ślimaka. Patrz Rysunek 27.
  2. Wykręć śrubę ograniczającą, aby umożliwić wsunięcie pasków między śrubę a koło pasowe ślimaka. Patrz Rysunek 28.

UWAGA: Może być konieczne poluzowanie sześciu nakrętek sześciokątnych mocujących ramę do obudowy ślimaka, aby ułatwić demontaż paska.

schemat wymiany pasków napędowych

Koło Cierne

  1. Delikatnie uderz w nakrętkę sześciokątną, aby poluzować łożysko kulkowe z prawej strony ramy.
  2. Zdejmij nakrętkę sześciokątną i podkładkę dzwonkową z lewego końca wału.
  3. Przesuń wał przekładni w prawo i zsuń zespół koła ciernego z wału.
  4. Usuń sześć śrub z zespołu koła ciernego (trzy z każdej strony).
  5. Usuń gumę koła ciernego spomiędzy płytek koła ciernego.

7. Przewodnik Rozwiązywania Problemów

Problem Możliwa Przyczyna(-y) Działanie Naprawcze
Silnik nie uruchamia się Pusty zbiornik paliwa lub stare paliwo. Napełnij zbiornik czystą, świeżą benzyną. Paliwo nie będzie trwałe dłużej niż trzydzieści dni, chyba że użyty zostanie stabilizator paliwa.
Zatkany przewód paliwowy. Wyczyść przewód paliwowy.
Ssanie nie w pozycji ON. Przesuń przełącznik do pozycji ON.
Uszkodzona świeca zapłonowa. Wyczyść, wyreguluj szczelinę lub wymień.
Brak klucza w przełączniku na silniku. Włóż klucz.
Odłączony przewód świecy zapłonowej. Podłącz przewód świecy zapłonowej.

Jak uruchomić odśnieżarkę MTD

8. Schemat Zespołu Przekładni

Zespół Przekładni (Wszystkie Modele)

NR REF. NR CZĘŚCI OPIS ILOŚĆ NR REF. NR CZĘŚCI OPIS ILOŚĆ
1 618-0123 Obudowa - L.H. 1 11 721-0327 Uszczelka - Olejowa 1
2 618-0124 Obudowa - R.H. 1 12 721-0328 Locktite 5699
3 710-0642 Śruba 5 13 736-0351 Podkładka - Płaska 2
4 711-0908 Oś Spiralna 24" 1 14 736-0369 Podkładka - Płaska 4
711-0909 Oś Spiralna 26" 1 15 736-0445 Podkładka - Płaska 1
711-0910 Oś Spiralna 28" 1 16 737-0168 Smar 1.5 oz.
