Traktorek SAM, czyli samodzielnie zbudowany ciągnik, to popularne rozwiązanie dla osób potrzebujących maszyny rolniczej do prac na małych i średnich gospodarstwach. Budowa takiego pojazdu, choć wymagająca, pozwala na dopasowanie go do indywidualnych potrzeb i często wiąże się z niższymi kosztami niż zakup fabrycznego sprzętu.
Wprowadzenie do Konstrukcji Traktorka SAM
Wielu entuzjastów zadaje sobie pytanie, czy budowa traktora "SAM" jest możliwa bez wiedzy i doświadczenia. Odpowiedź brzmi: bez doświadczenia można próbować zbudować traktorek, jednak bez wiedzy już się nie da. Użytkownicy sugerują, aby rozważyć zakup używanego traktora, który można następnie przerobić lub modernizować, zamiast budować od podstaw. Takie samoróbki, nawet dobrze wyposażone, zdarzają się na rynku w przystępnych cenach, na przykład za około 2500 zł. Taki startowy pojazd często wymaga jedynie dopracowania i dostosowania do własnych potrzeb, co może być mniej kosztowne i czasochłonne niż budowa od zera.
Podstawowe Elementy i Ich Dobór
Silnik
Wybór silnika to jedna z kluczowych decyzji. Popularnym rozwiązaniem jest silnik S15 lub S15-18, przy czym zaleca się, aby koła tył miały minimum 20 cali. Warto pamiętać, że silnik S15 szybko wykończy sprzęgło Żuka ze względu na duży moment obrotowy i pulsacyjną siłę skrętną. Inne opcje to silnik od Malucha, Andoria 1CA90 lub nawet Yanmar TK 3.68 (trzycylindrowy diesel z chłodni naczepowej), co pokazuje szeroki wachlarz możliwych adaptacji.
Kwestia montażu silnika jest istotna - umieszczenie silnika S15 w poprzek poszerza konstrukcję i powoduje, że przodem mocno szarpie na boki, co jest wynikiem pracy dużego poziomego tłoka. Zaleca się montaż silnika wzdłuż ciągnika, a napęd na sprzęgło przez przekładnię kątową, co zmniejsza drgania. W przypadku silnika Andoria 1CA90 zaleca się pobieranie mocy z koła rozrządu (gdzie pracuje korba rozruchowa), osiągając maksymalne obroty 1500 obr./min i moment obrotowy do 200 Nm, co jest istotne dla alternatora.
Układ Napędowy - Sprzęgło i Skrzynia Biegów
Wybór odpowiedniego sprzęgła i skrzyni biegów ma fundamentalne znaczenie dla trwałości traktorka SAM. Użytkownicy często stosują sprzęgła i skrzynie od Żuka, Poloneza, Lublina 51 lub Stara. Jednakże, jak zauważają doświadczeni konstruktorzy, sprzęgło Żuka czy Lublina 51 jest słabsze i może nie wytrzymać momentu obrotowego silnika S15. Skrzynia i sprzęgło Żuka nadają się bardziej do silników o mocy 7-10 KM. Dla silników S15-18 sugeruje się użycie skrzyni i sprzęgła od Stara 28/29/660, które są znacznie wytrzymalsze i często posiadają wyjścia na sprężarkę i przystawkę odbioru mocy.
Ciekawym rozwiązaniem, obecnie coraz popularniejszym, jest zastosowanie skrzyń biegów od starszych samochodów BMW. Są one zaprojektowane na moment obrotowy przynajmniej 300 Nm i można je nabyć już za 100 zł. Co ważne, 90% z nich pasuje na sprzęgło od Żuków i Nys, ponieważ piasty tarcz sprzęgłowych BMW i Żuka są identyczne. Skrzynie biegów od VW Passat czy Audi 80 z lat 90. również są uznawane za mocne. Możliwe jest także połączenie dwóch skrzyń biegów (np. dwóch skrzyń z Lublina 51) w celu redukcji prędkości obrotowej i zwiększenia momentu na kołach napędowych.
Mosty Napędowe (Tylny i Przedni)
Mosty napędowe są kluczowe dla przeniesienia mocy. Często wykorzystywane są mosty od Stara (preferowany z blokadą), Żuka, GAZ 69/UAZ lub Lublina 51. Mosty te często wymagają skrócenia, ponieważ są zbyt szerokie dla typowego traktorka SAM. Tylny most można zamocować do ramy za pomocą cybantów. W przypadku konstrukcji z napędem 4x4, przedni most może pochodzić z Suzuki Samurai, z dołożonymi zwolnicami dla zwiększenia prześwitu. Niektórzy konstruktorzy stosują mosty ze zwolnicami z elektrycznych wózków widłowych (np. Blancar), co pozwala na podniesienie osi ponad oś kół.
Przy budowie napędu 4x4 z kołami o różnych średnicach (np. mniejsze koła z przodu), konieczne jest precyzyjne obliczenie przełożeń. Należy zmierzyć obwód koła przedniego i tylnego oraz znać przełożenia mostów, aby zgrać prędkości kół i uniknąć obciążeń w układzie napędowym.
Rama i Zawieszenie
Rama stanowi kręgosłup traktorka. Doświadczeni "producenci" takich pojazdów z silnikami S15 zawsze twierdzili, że rama nie powinna być dwustopniowa lub łamana, ponieważ będzie pękać. Zaleca się stosowanie ceowników, na przykład o wysokości 80mm. Mocowanie przedniego zawieszenia budzi wiele wątpliwości. Niektórzy planują zaprojektować i zbudować belkę z profili dwuteowych lub zamkniętych prostokątnych, wspawując zwrotnice od Żuka. Innym rozwiązaniem jest montaż osi z jakiegoś starszego ciągnika, co rozwiązuje problem zwrotnic i kątów pochylenia koła, zapewniając lekką pracę kierownicy.
Osprzęt i Układy Dodatkowe
Układ Kierowniczy
Układ kierowniczy może być adaptowany z Żuka (z przekładnią) lub zbudowany jako układ hydrauliczny, sterowany orbitrolem, na przykład od kombajnu Bizon ZO 56. Hydrauliczne wspomaganie jest bardzo zalecane, zwłaszcza przy operowaniu ładowaczem czołowym, ponieważ bez niego prowadzenie może być bardzo męczące.
Hydraulika i Osprzęt Roboczy

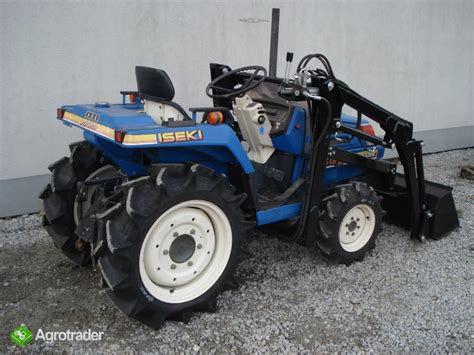

Rozbudowana hydraulika znacznie zwiększa funkcjonalność traktorka SAM. W przypadku ładowacza czołowego (TURA) zaleca się stosowanie siłowników dwustronnego działania, które zapewniają docisk przy ładowaniu, na przykład piachu. Konieczne jest też zastosowanie odciągów do ramion ładowacza, aby zapobiec ich wyłamaniu. Użytkownicy stosują rozdzielacze dwu- lub trzysekcyjne, gdzie trzecia sekcja może obsługiwać eurozłącza do osprzętu (krokodyle, widły hydrauliczne). Siłownik do podnośnika tylnego może pochodzić np. z T25, co pozwala na udźwig około 500 kg. Hamulce tylne mogą być oparte na oryginalnej pompie hamulcowej od Lublina, a hamulec postojowy na tarczy hamulcowej za skrzynią biegów. Wspomniana jest również możliwość montażu wiertnicy hydraulicznej glebowej.
Wał Odbioru Mocy (WOM)
Wał odbioru mocy (WOM) jest niezbędny do napędzania maszyn towarzyszących. Może być realizowany jako mechaniczny (działający z biegami i na postoju) lub hydrauliczny. W niektórych konstrukcjach jest on dorabiany, co pozwala na elastyczne wykorzystanie traktorka z różnymi narzędziami.
Aspekty Praktyczne i Wskazówki Konstrukcyjne
Budowa traktorka SAM wymaga nie tylko wiedzy technicznej, ale i dostępu do odpowiedniego parku maszynowego, w tym tokarki, frezarki, wiertarki (stołowej, ręcznej), szlifierki (kątowej, stołowej) oraz spawarki (najwygodniej typu MIG, czasem TIG). Należy pamiętać, że obecnie budowa SAM-a może być całkowicie nieopłacalna, jeśli wszystkie części miałyby być kupowane. Dużą rolę odgrywają części z odzysku, co pozwala znacznie zredukować koszty. Na przykład, pewien projekt traktorka 4x4 wyniósł około 4000 zł, głównie dzięki wykorzystaniu części z odzysku. Warto również rozważyć, że maska (pokrywa silnika) upiększa konstrukcję, ale nie zawsze ułatwia prace konserwacyjne.
Przykładowe Realizacje i Ich Cechy
Wśród społeczności konstruktorów traktorków SAM krąży wiele przykładów udanych (i mniej udanych) projektów:
- Traktorek z silnikiem od Malucha, skrzynią od Poloneza i mostem od Żuka, zdolny do codziennego wywożenia obornika.
- Konstrukcje z silnikiem S231, skrzynią i mostem od Lublina 51, z wałem Cardana z obydwu końcówek wału napędowego.
- Student Mechaniki i Budowy Maszyn zaprojektował traktor SAM "PC-01" z silnikiem S-15, planując wykorzystanie belki przedniej własnego projektu oraz układu kierowniczego z Żuka.
- Zaawansowany traktorek 4x4 o gabarytach zbliżonych do Kuboty i Yanmar, wykorzystujący silnik Yanmar TK 3.68, skrzynię biegów z reduktorem z samochodu terenowego Aro, most tylny ze zwolnicami z elektrycznego wózka widłowego Blancar oraz przedni most z Suzuki Samurai. Układ kierowniczy jest hydrauliczny, sterowany orbitrolem z kombajnu Bizon ZO 56.
Aspekty Prawne
Nie można zapominać o aspektach prawnych związanych z samodzielnie zbudowanymi pojazdami. Należą do nich przede wszystkim kwestie rejestracji i ubezpieczenia, które mogą być problematyczne w przypadku konstrukcji nieposiadających homologacji. Warto zasięgnąć informacji na ten temat, zanim przystąpi się do budowy.
