Poniższy artykuł przedstawia szczegółowy opis rozdzielacza hydraulicznego w maszynach Yanmar, wraz z informacjami na temat podłączenia dodatkowych rozdzielaczy, a także poradami dotyczącymi diagnostyki i rozwiązywania typowych problemów z układem hydraulicznym.
Rozdzielacz hydrauliczny TUZ w Yanmar
Rozdzielacz hydrauliczny TUZ (Trzypunktowy Układ Zawieszenia) to kluczowy element układu hydraulicznego w wielu maszynach Yanmar. Jego identyfikacja jest możliwa na podstawie numerów seryjnych i katalogowych:
- Serial No: 001557812
- Batch No: Ey31003
- Part Number: 172481-74101
- Numer na magazynie: [HYD1418]
- NUMER R: 8A K1
W ofercie rynkowej często można znaleźć szeroki wybór części napędowych i hydraulicznych do maszyn budowlanych, w tym kompletne mosty, dyferencjały, zwolnice, zwrotnice oraz skrzynie biegów od producentów takich jak Rexroth, Hydromatic, Clark-hurth, Dana Spicer, ZF i innych. Dostępne są zarówno nowe, jak i używane części (silniki, mosty, przekładnie, pompy i wiele innych) do maszyn budowlanych.

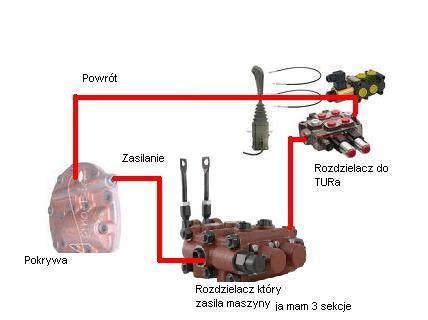

Podłączanie dodatkowego rozdzielacza hydraulicznego
W przypadku potrzeby podłączenia dodatkowego rozdzielacza hydraulicznego, istnieje kilka metod, które minimalizują ingerencję w istniejący układ:
Metody podłączenia bez cięcia rurek
- Wpięcie w cienką rurkę od pompy: Należy podłączyć się do cienkiej rurki wychodzącej z pompy i połączyć ją z wejściem "P" w nowym rozdzielaczu.
- Wykorzystanie istniejących połączeń: Możliwe jest wykręcenie śruby mocującej cienką rurkę od pompy w starym rozdzielaczu i zastąpienie jej dłuższą rurką z dwoma przewodami zakończonymi oczkiem. W ten sposób można podłączyć nowy rozdzielacz do odpowiedniego korka w starym rozdzielaczu, np. do portu "N" (odprowadzenie oleju do skrzyni). Warto poszukać korków z boku obudowy skrzyni przekładniowej, które mogą służyć jako wolny spływ.
Aby uniknąć wysoko odstających przewodów hydraulicznych przy rozdzielaczu, zaleca się zastosowanie śrub oczkowych. Alternatywnym rozwiązaniem jest wymiana kolana poniżej rozdzielacza na trójnik, co pozwala na łatwe połączenie dodatkowych przewodów.
Problemy z hydrauliką w minikoparkach Yanmar i ich diagnostyka
Minikoparki Yanmar, podobnie jak inne maszyny, mogą borykać się z problemami hydraulicznymi. Częste zgłaszane objawy to:
- Słaba siła podnoszenia na lemieszu lub ramieniu.
- Problemy z jazdą, np. brak siły przy skręcaniu.
- Silnik dusi się podczas aktywacji niektórych funkcji hydraulicznych.
Potencjalne przyczyny i rozwiązania
Słaba wydajność pompy
Często problemy z siłą hydrauliki wskazują na słabą wydajność pompy. Jeśli pompa była regenerowana, a problem nadal występuje, może to oznaczać nieprawidłowo wykonaną regenerację lub inne ukryte usterki. W przypadku pompy "Casappa" z nieczytelną tabliczką znamionową, znalezienie serwisówki lub numeru części może być trudne, co utrudnia identyfikację i naprawę.
Odwrócone działanie sterowania
Zauważone odwrócone działanie dźwigni jazdy (np. "do przodu" powoduje jazdę do tyłu) lub inne nietypowe zachowania mogą świadczyć o błędnym podłączeniu przewodów hydraulicznych. Mimo że przewody mogą wydawać się na miejscu, warto zweryfikować ich prawidłowe połączenie, najlepiej korzystając ze schematu hydraulicznego danej maszyny, jeśli jest dostępny. Pług, który jest z tyłu, a nie z przodu, również może wskazywać na nietypową konfigurację lub błąd w montażu.
Niewłaściwa regulacja rozdzielacza
Bardzo często przyczyną problemów jest niewłaściwa regulacja rozdzielacza. Jeśli ktoś wcześniej "grzebał" przy ustawieniach, mogło to doprowadzić do nieprawidłowego działania układu. Chociaż doraźne "podkręcenie" ustawień na "czucie" może tymczasowo poprawić siłę hydrauliki, istnieje ryzyko szybkiego zużycia pompy, a nawet uszkodzenia silnika, zwłaszcza gdy niektóre funkcje hydrauliczne dławią silnik. Zaleca się stosowanie zegarów hydraulicznych do precyzyjnej regulacji i unikanie działania "na czuja".
Rozdzielacz hydraulicznych ,Zawory hydrauliczne Hydraulika Siłowa
Problemy z jazdą (jedna strona)
W przypadku problemów z jazdą (np. lewa strona działa bez zarzutu, a prawa nie ma siły), lub gdy ruch opuszczania/podnoszenia ramienia jest prawidłowy, ale ruch "od siebie" i "do siebie" jest słaby, a poprawia się po "szturchnięciu" prawym joystickiem, może to wskazywać na:
- Pomylone węże zasilające hydraulikę od pompy podczas wymiany silnika. Jest to częsty błąd, który wymaga dokładnego sprawdzenia wszystkich połączeń.
- Problem z zaworami w danym sekcji rozdzielacza, odpowiedzialnymi za ruchy prawej strony lub konkretnego ramienia.

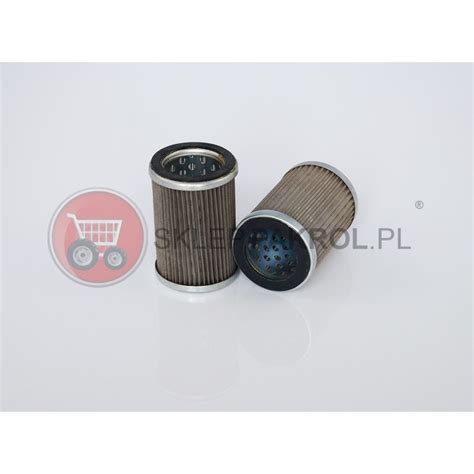

Zatkany filtr w zbiorniku oleju hydraulicznego
Wielokrotnie przyczyną problemów z hydrauliką, w tym brakiem siły, jest zatkany filtr w zbiorniku oleju hydraulicznego. W minikoparkach Yanmar B15, po lewej stronie zbiornika oleju hydraulicznego znajduje się wkręcany filtr. Zanieczyszczenie tego filtra szlamem może całkowicie odciąć dopływ oleju do pompy, prowadząc do poważnych spadków wydajności. Regularna kontrola i wymiana tego filtra jest kluczowa dla prawidłowego działania układu.
