Wałek WOM C-330 Ursus: Informacje, Budowa i Dobór

Wałek WOM (Wał Odbioru Mocy), nazywany również wałkiem przekaźnika mocy, jest kluczowym elementem układu przeniesienia napędu w ciągnikach rolniczych. Odpowiada za przekazywanie energii z silnika ciągnika do maszyn i urządzeń rolniczych, takich jak kosiarki, prasy czy rozrzutniki. W przypadku ciągnika Ursus C-330, prawidłowe funkcjonowanie wałka WOM ma fundamentalne znaczenie dla efektywności i bezpieczeństwa pracy w polu.

Problemy z Wałkiem WOM w Ursusie C-330

Właściciele Ursusów C-330, szczególnie tych starszych roczników (np. 1978r.), często zgłaszają problemy z wałkiem WOM, takie jak jego samoczynne wyłączanie się podczas pracy.

Typowe objawy i ich przyczyny

• Samoczynne wyłączanie się wałka WOM przy dużym obciążeniu (np. z cyklopem):

  Może to wskazywać na zużycie trybów lub mechanizmu blokującego, składającego się z kulki i sprężyny. Nawet jeśli wodzik "trzyma" i czuć przeskok przy włączaniu, problem może leżeć w samej kulce i sprężynie, które przestają skutecznie blokować wałek pod obciążeniem.

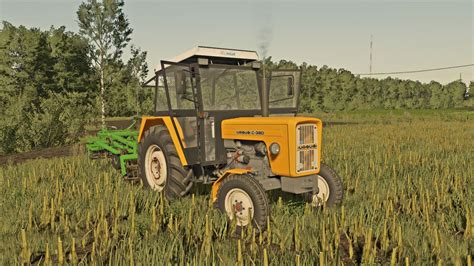

• Brak problemów przy lekkiej pracy (np. z opryskiwaczem lub pająkiem do siana):

  Potwierdza to teorię o problemach pod obciążeniem, kiedy wałek WOM musi przenieść większy moment obrotowy, a zużyte elementy nie są w stanie utrzymać go włączonego.

• Zjechane ze skosa frezy na przednim wałku WOM:

  Zużycie frezów na wałku i mufie łączącej może prowadzić do niestabilnego połączenia i rozłączania się wałka. W przypadku Ursusa C-330, aby wymienić ten wałek, konieczne jest rozłożenie skrzyni biegów, ponieważ wałek jest skręcany od czoła skrzyni nakrętką.

• Wytarte wielowypusty tarczy sprzęgłowej WOM:

  Podczas demontażu skrzyni często okazuje się, że tarcza sprzęgłowa od WOM ma bardzo wyrobione wielowypusty, co może prowadzić do ślizgania się sprzęgła i nieefektywnego przekazywania mocy.

• Luzy na łożyskach wałka sprzęgłowego:

  Minimalny luz na łożyskach wałka sprzęgłowego, choć może wydawać się niewielki, z czasem może prowadzić do dalszych uszkodzeń i konieczności wymiany.

Remont i wymiana części

Jeśli skrzynia jest już rozebrana, należy dokładnie sprawdzić wszystkie elementy. W przypadku opisanych problemów, do wymiany kwalifikują się: przedni wałek od WOM, mufa łącząca oraz mechanizm blokujący (kulka i sprężyna).

Budowa i Podział Wałów Przegubowo-Teleskopowych (WOM)

Wałki odbioru mocy, często nazywane wałami przegubowo-teleskopowymi lub wałkami przekazu mocy, są złożonymi konstrukcjami, które umożliwiają przekazywanie napędu z ciągnika do maszyn rolniczych. Są one zbudowane z kilku kluczowych elementów:

• Łożyska: Składają się z pierścieni i elementów tocznych (rolek lub kulek), które minimalizują tarcie i zużycie podczas obrotu wału.
• Przekładnie: Umożliwiają zmianę prędkości obrotowej wału, co jest istotne, gdy prędkość silnika nie odpowiada wymaganiom napędzanych elementów.
• Elementy mocujące: Nakrętki i śruby zapewniają stabilne i bezpieczne mocowanie wału do ciągnika i maszyn.
• Sprzęgła: Pozwalają na rozłączanie i łączenie wałów z innymi elementami, np. w celu konserwacji lub naprawy.
• Piasty wałów: Zazwyczaj metalowe, o różnych kształtach i rozmiarach, służą do łączenia wału z innymi elementami, takimi jak sprzęgła, koła zębate czy łożyska.
• Koła zamachowe: Zmniejszają wibracje i zwiększają stabilność pracy silnika, magazynując energię kinetyczną.

Podział wałków WOM

Najprostszy podział wałków obejmuje:

• Wałki frezowane: Charakteryzują się frezowaniem na całej długości.
• Wałki na „cytrynę”: Mają specyficzny kształt, przypominający cytrynę.
• Wałki z rurą trójkątną: Wyposażone w profilowaną rurę o kształcie zbliżonym do trójkąta.

Warto dodać, że wałki WOM, np. marki Exparto, są obrabiane cieplnie (hartowane), co zwiększa ich wytrzymałość.

Jak dobierać wały przegubowo-teleskopowe do maszyn rolniczych?

Prawidłowy dobór wału WOM jest kluczowy dla bezpiecznej i efektywnej pracy maszyn rolniczych. Należy wziąć pod uwagę kilka istotnych parametrów:

Moment obrotowy (Nm)

Moment obrotowy maszyny napędzanej oraz wału musi być identyczny. Połączenie wału z maszyną o większym momencie obrotowym jest błędem. Wałki zazwyczaj pracują z prędkościami od 540 do 1000 obrotów na minutę. Przykładowo, do kosiarki zazwyczaj wystarcza wałek o prędkości 540 obr./min, natomiast do dużych rozrzutników obornika - 1000 obr./min. Dobór wałka powinien być indywidualny dla każdej maszyny.

• Dla zgrabiarek, przetrząsarek, zawieszanych rozsiewaczy: nominalny moment obrotowy 250 Nm.
• Dla sieczkarni polowych, bron wirnikowych, pras zbierających: nominalny moment obrotowy 400 lub 540 Nm.

W przypadku zmiany szerokości roboczej maszyny, co wiąże się z zapotrzebowaniem na większą moc, należy zwiększyć moment obrotowy wału przy zachowaniu identycznej prędkości obrotowej. Wówczas zalecany jest wał o większym momencie nominalnym.

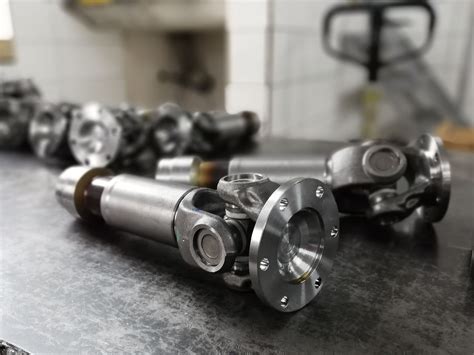

Konstrukcja wałków przegubowo-teleskopowych

• Modele podstawowe z przegubami krzyżykowymi: Charakteryzują się niską ceną. Przenoszą napęd pod kątem 25 stopni pod dużym obciążeniem, a przy mniejszych prędkościach często umożliwiają pracę przy nachyleniu 45 stopni (np. w wozach paszowych).
• Wałek z dwoma przegubami szerokokątnymi: Polecany, gdy odległość między maszyną a ciągnikiem jest mała i występuje większy kąt między osiami.
• Wałek z jednym sześciokątnym przegubem: Sprawdzi się, gdy odległość jest większa i nie ma silnego łamania maszyny. Zakłada się go od strony urządzenia. Posiada podwójne, usytuowane obok siebie krzyżaki, co pozwala na większy kąt pracy. Jest popularniejszy niż wałki z dwoma przegubami.
• Wałek WOM szerokokątny: Najlepiej sprawdzi się w przypadku maszyn podczepianych, np. kosiarek rotacyjnych czy pras belujących.
• Wałki o standardowych przegubach: Potrzebne do maszyn zawieszanych, gdzie kąt dla pracy ciągłej wynosi 25 stopni.
• Homokinetyczny wał przegubowo-teleskopowy sześciokątny: Umożliwia bezpieczną pracę na uwrociach. Kąt między urządzeniem a ciągnikiem jest dzielony na połowę, dzięki czemu obie części wału pracują z identyczną prędkością kątową. Przegub homokinetyczny pozwala na chwilową pracę pod kątem do 80 stopni. Stosowany jest często w opryskiwaczach. Informacje o parametrach wału powinny być zawsze zawarte w instrukcji obsługi maszyny.

Długość wału

Na rynku dostępne są wały o znormalizowanej długości, umożliwiające pracę z różnymi maszynami. Jeśli wał nie jest fabryczną częścią maszyny, należy przeprowadzić próbę jego długości:

• Dla maszyn zawieszanych: Długość wału powinna pozwalać na połączenie z ciągnikiem w najniższym położeniu roboczym i umożliwiać podniesienie maszyny do najwyższego położenia transportowego.
• Dla maszyn przyczepianych: Wał musi pozwalać na odpowiednie wykonanie skrętu przez agregat.

Odpowiednia końcówka wału

Kluczowy jest dobór końcówki wału do typu króćców wystających z maszyny i ciągnika. Najpopularniejszy jest króciec sześciofrezowy (sześć wpustów na wale wielowypustowym), występujący m.in. w traktorach Ursus. Wał należy dopasować także do różnych wypustów (średnic). Możliwe jest zastosowanie redukcji, jeśli wypust w maszynie różni się od tego w ciągniku, ale nie zaleca się tego rozwiązania w przypadku maszyn ciężkich, ponieważ może prowadzić do poważnych awarii i utraty odszkodowania w razie wypadku. W takich sytuacjach lepiej jest wymienić końcówkę w ciągniku lub widełki na krzyżaku wału.

Osłony wału

Wał powinien być wyposażony w osłony, które ograniczają kontakt człowieka z ruchomymi elementami WOM-u. Brak osłony lub jej uszkodzenie zwiększa ryzyko wypadku, nawet śmiertelnego, na skutek pochwycenia elementów garderoby.

Wałek WOM C-330 Ursus | 50013551

Wałek WOM o numerze katalogowym 50013551 to kluczowy element układu przeniesienia napędu dla ciągnika Ursus C-330. Jest on wykonany z wysokiej jakości stali, co zapewnia jego niezawodność, trwałość oraz odporność na intensywną eksploatację w warunkach polowych. Precyzyjne wykonanie i dopasowanie do Ursusa C-330 gwarantuje stabilną pracę i efektywne wykorzystanie mocy ciągnika.

Dane techniczne i zastosowanie

• Przeznaczenie: Ciągnik Ursus C-330
• Funkcja: Wałek WOM (wałek przekaźnika mocy)
• Materiał: Stal wysokiej jakości
• Numer katalogowy: 50013551
• Konstrukcja: Odporna na intensywną pracę w polu
• Zastosowanie: Napęd kosiarek rolniczych, napęd pras rolniczych, napęd rozrzutników obornika, przekazywanie mocy do maszyn towarzyszących.

Oryginalne części Ursus charakteryzują się wysoką trwałością i atrakcyjną ceną. Są powszechnie dostępne, a ich jakość jest gwarantowana przez producenta, dzięki dokładnie zdefiniowanym zaleceniom, rozległym kontrolom jakości i kompleksowym testom.
