Wózki Widłowe: Typy, Budowa i Zasady Użytkowania

Wózki widłowe, nazywane również wózkami jezdniowymi, stanowią zróżnicowaną kategorię maszyn stosowanych w transporcie wewnątrzzakładowym. Pojazd kołowy o ruchu przerywanym i ograniczonym zasięgu, przystosowany jest do podnoszenia, uniesienia, pchania, ciągnięcia, spiętrzania lub układania w stosy dowolnego rodzaju ładunku. Są one niezastąpionym narzędziem w logistyce i magazynowaniu, niezbędnym do przemieszczania towarów, rozładunku bądź przewożenia ich po terenie magazynu lub hali produkcyjnej. Wózki widłowe znajdują zastosowanie wszędzie tam, gdzie konieczne jest przetransportowanie ciężkich przedmiotów z jednego miejsca na drugie, na przykład w magazynach, gdzie towary są przechowywane na wysokich półkach. Ich efektywność i niezawodność są kluczowe dla sprawnego funkcjonowania magazynów oraz centrów dystrybucyjnych.

Rodzaje Wózków Widłowych - Klasyfikacja Według Napędu

Jedną z najważniejszych klasyfikacji wózków widłowych jest podział ze względu na rodzaj napędu. Umożliwia to wskazanie, w jakich warunkach i miejscach poszczególne typy urządzeń mogą być bezpiecznie i efektywnie stosowane. Kluczową kwestią jest poziom generowanych spalin.

Wózki Widłowe z Silnikiem Diesla

Ten typ wózków widłowych charakteryzuje się największym poziomem zanieczyszczeń, dlatego używa się ich w zasadzie wyłącznie na zewnątrz. W pomieszczeniach mogłyby one stanowić poważne zagrożenie zarówno dla operatorów czy osób postronnych, jak i dla przechowywanych towarów. Tego rodzaju wózki doskonale sprawdzają się na przykład na placach budowy, w miejscach przeładunkowych, jak również na rozmaitych, otwartych składowiskach. Są często wybierane ze względu na swoją dużą moc i zdolność do pracy w trudnych warunkach zewnętrznych, gdzie nie ma ograniczeń dotyczących emisji spalin i hałasu. Bardzo istotne jest śledzenie koloru spalin, jaki emitują, gdyż każda zmiana może świadczyć o usterce.

Wózki Widłowe na Gaz (LPG)

Wózki na gaz również zaliczamy do urządzeń spalinowych, jednak są one zasilane najczęściej gazem płynnym. W tym przypadku spaliny są znacznie „czystsze” i mniej szkodliwe. Z tego powodu wózki gazowe mogą być używane nie tylko na zewnątrz, ale - pod pewnymi warunkami - także i w pomieszczeniach. Wnętrze musi być bardzo dobrze wentylowane, aby dochodziło w nim do ciągłej wymiany powietrza. Istotna jest też stała kontrola użytkowanych butli z gazem. Wózki widłowe zasilane gazem łączą w sobie zalety wózków spalinowych i elektrycznych; są bardziej ekologiczne niż wózki spalinowe, a jednocześnie oferują często większą moc niż wózki elektryczne. Są tanie w eksploatacji i utrzymaniu, a dzięki butli gazowej mogą być wykorzystywane w pracy wielozmianowej.

Wózki Widłowe Akumulatorowe (Elektryczne)

Taki typ wózków widłowych to pojazdy na prąd, które nie generują żadnych szkodliwych spalin. Dzięki temu z powodzeniem można z nich korzystać w każdym pomieszczeniu, bez względu na rodzaj zastosowanej w nim wentylacji. Gdy używamy akumulatorów kwasowo-ołowiowych, odpowiednio wentylowane muszą być jednak tzw. akumulatorownie, czyli miejsca, w których ładujemy baterie trakcyjne. Takiej konieczności nie ma w przypadku akumulatorów li-ion - ich ładowanie nie wymaga tak specjalnych warunków. Warto podkreślić ponadto fakt, że wózki akumulatorowe pracują niezwykle cicho, co również miewa duże znaczenie, wpływając między innymi na komfort operatora. Są to maszyny wykorzystywane głównie w magazynach zamkniętych oraz halach produkcyjnych. Są bardziej ekonomiczne w długotrwałym użytkowaniu i wymagają mniej konserwacji, co sprawia, że są idealne do intensywnej pracy.

Rodzaje Wózków Widłowych - Klasyfikacja Według Konstrukcji i Przeznaczenia

Po omówieniu podziału wózków widłowych ze względu na sposób zasilania urządzenia, kolej na kwestie związane z ich budową oraz przeznaczeniem. Wózki widłowe różnią się między sobą budową, rodzajem napędu oraz przeznaczeniem, co pozwala na dopasowanie ich do specyficznych potrzeb magazynowych, budowlanych czy transportowych.

Wózki Unoszące i Podnośnikowe

• Wózki unoszące umożliwiają unoszenie i opuszczanie towaru przy pomocy wideł. Modele te świetnie sprawdzają się do obsługi ciężkich ładunków, z którymi nie radzą sobie standardowe urządzenia ręczne. Wózek unoszący to rodzaj wózka używany przeważnie do przemieszczania towarów z punktu A do punktu B lub składowania na przykład na posadzce. Do grupy wózków unoszących zalicza się pojazdy przeznaczone do unoszenia ładunku na wysokość niezbędną do jego przemieszczenia.
• Jeśli coś ma zostać umieszczone w regałach, używa się w tym celu zwykle wózków podnośnikowych (zwanych też masztowymi). Wózek jezdniowy podnośnikowy musi być odpowiednio dobrany do zadań pod względem konkretnych parametrów technicznych, takich jak maksymalny udźwig wózka i wysokość podnoszenia. Wózki podnośnikowe sprawdzą się przy niskich i średnich regałach. Są to urządzenia transportu wewnątrzzakładowego służące do pionowego albo poziomego transportu ładunków, pozwalające na ich składowanie na różnych wysokościach, w granicach określonych ich konstrukcją. Często stosowane są w magazynach, halach produkcyjnych oraz wszędzie tam, gdzie nie ma potrzeby stosowania dużych urządzeń dźwigowych.

Wózki do Kompletacji Pionowej i Poziomej

Mowa tu o procesie przygotowywania zamówień, a także zbierania i łączenia poszczególnych towarów. Wózki tego typu występują w wielu wersjach, zróżnicowanych między innymi pod względem wysokości podnoszenia.

• Kompletacja pionowa umożliwia podnoszenie towarów na dużą wysokość, co jest szczególnie przydatne w magazynach wysokiego składowania.
• Kompletacja pozioma to proces, w którym wózki widłowe transportują towary na poziomie, najczęściej w dużych halach magazynowych.

Wózki Wysokiego Składowania (w tym Reach Truck i Wózki Boczne)

Jak sama nazwa wskazuje, są one wykorzystywane w magazynach wysokiego składowania - pozwalają efektywnie wykorzystać wysokie regały do składowania towaru w magazynie lub innym obiekcie. Wszystko za sprawą odpowiednio zaprojektowanych masztów i systemów gwarantujących nie tylko wysoką sprawność, ale też pełne zabezpieczenie ładunku. Wózki widłowe wysokiego składowania są również znane jako reach-truck. Wózki boczne to maszyny, które doskonale sprawdzają się w wąskich korytarzach magazynowych, szczególnie w magazynach wysokiego składowania. Ten rodzaj wózka widłowego charakteryzuje się często położeniem kabiny operatora, które wymusza na nim siedzenie bokiem do kierunku jazdy, co ułatwia pracę w ograniczonych przestrzeniach. Cechują się specjalnymi wysięgnikami, które umożliwiają przechowywanie towarów w magazynach o dużej wysokości.

Systemowe Wózki Widłowe

Innym typem wózków pracujących także w wysokich regałach są tak zwane wózki systemowe. Takie sprzęty mogą pracować na sporych wysokościach - nawet kilkunastu metrów. Cechuje je niewielki ciężar i zwrotność, co czyni je idealnymi do użytku w magazynach.

Podział ze względu na umiejscowienie kabiny operatora

• Man down (kabina na dole)
• Man up (kabina na górze)

Wózki Systemowe Wielokierunkowe

Wśród wózków systemowych można wyróżnić też wózki widłowe wielokierunkowe, które oferują zróżnicowane możliwości manewrowania:

• Trójstronne - głowica wideł obraca się wokół własnej osi i może kompletować towar z każdej strony, w tym z przodu korytarza, a także składować palety na podłodze.
• Dwustronne - widły są teleskopowe i montowane są na tzw. wózku podnoszącym, dają operatorowi mniejsze możliwości manewrowania, ale za to wózek może pracować w jeszcze węższym korytarzu.

Inne Specjalistyczne Typy Wózków

• Wózki naładowne (platformowe) - pojazdy, na które ładunki są naładowywane ręcznie lub przy pomocy urządzeń mechanicznych nie związanych z samym wózkiem.
• Wózki ciągnikowe i pchające - wózki przeznaczone do ciągnięcia lub pchania innych wózków nienapędzanych.
• Wózki z bocznym mechanizmem podnoszenia - to wózki z masztem lub karetką z widłami, które mogą być wysuwane lub wciągane wzdłuż wózka.
• Wózki podwieszane - umożliwiają transport razem z towarami.
• Wózki przeciwwybuchowe - stworzone do transportu niebezpiecznych materiałów.
• Wózki bramowe - ich rama ma kształt bramy i obejmuje transportowany towar.
• Wózki terenowe - pojazdy o dużych kołach, które mogą poruszać się po nierównych nawierzchniach.
• Wózki skrętne - posiadają specjalny mechanizm skrętu, umożliwiający obrót o 360 stopni. To umożliwia łatwe manewrowanie w ciasnych przestrzeniach.

Kluczowe Parametry Techniczne Wózków Widłowych

Przedstawione rodzaje wózków widłowych określają sytuacje i miejsca, do których zostały przystosowane. Przed zakupem lub wynajmem wózka widłowego warto więc dokładnie zapoznać się z ich specyfiką - tak aby finalny wybór okazał się optymalny. Bagatelizowanie tego typu informacji może doprowadzić nie tylko do złego dopasowania wózka do zadań i miejsca ich realizacji, ale też do zmniejszenia efektywności prowadzonych działań, przy jednoczesnym potencjalnym zagrożeniu dla operatorów i osób postronnych. W doborze optymalnego typu wózka widłowego o właściwych parametrach pomaga sprzedawca urządzenia lub firma, która oferuje wynajem tego rodzaju sprzętu. Warto korzystać z cennych porad specjalistów w tej dziedzinie. Decydując się na zakup takich urządzeń należy wziąć pod uwagę następujące parametry:

• Maksymalny udźwig - oznacza, jaki ciężar wózek może podnieść. Wybór wózka zależy od przewożonych ładunków i ich rodzajów - w magazynach, gdzie transportuje się ciężkie ładunki, konieczne będą modele o większym udźwigu.
• Wysokość podnoszenia - determinuje, jak wysoko wózek jest w stanie podnieść ładunki. Jest to szczególnie ważne w magazynach wysokiego składowania oraz w sklepach wielkopowierzchniowych, gdzie przestrzeń jest wykorzystywana w pionie.
• Rodzaj masztu - w zależności od modelu wózek widłowy może posiadać maszt pojedynczy (simplex), podwójny (duplex) lub potrójny (triplex).
• Rodzaj wideł - ich wybór jest kluczowy dla efektywności i bezpieczeństwa pracy, muszą być odpowiednio dobrane do rodzaju ładunków.
• Rodzaj kół jezdnych i tworzywo, z którego są wykonane - zależy od powierzchni, po której porusza się wózek. Wózki spalinowe są lepszym wyborem na nierównych, zewnętrznych terenach, natomiast wózki elektryczne sprawdzają się lepiej na gładkich, wewnętrznych powierzchniach.
• Częstotliwość użytkowania - powinna wpływać na wybór odpowiedniego modelu. Wózki elektryczne są bardziej ekonomiczne w długotrwałym użytkowaniu i wymagają mniej konserwacji.

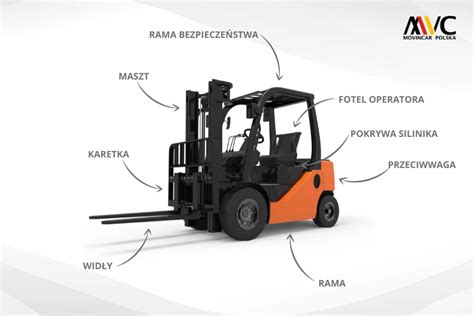

Budowa Wózka Widłowego

Znajomość podstaw budowy wózka widłowego obowiązuje nie tylko konserwatorów urządzeń i osoby związane z serwisowaniem sprzętów, ale jest niezbędna również do zaliczenia egzaminu teoretycznego z wiedzy o widlakach. Wiedzę tę powinien posiadać także każdy właściciel floty wózków widłowych. Opisując budowę wózka widłowego najczęściej za przykład podaje się wózki czołowe: elektryczne lub spalinowe, gdyż to właśnie one mają swój największy udział procentowy w sprzedaży wszystkich urządzeń jezdniowych.

Główne Elementy Konstrukcyjne

• Maszt - podstawowy element konstrukcji każdego wózka widłowego, znajduje się na przednim moście napędowym i odpowiada za unoszenie ładunków. Za pomocą specjalnych siłowników hydraulicznych operator jest w stanie kontrolować wysokość, na jakiej znajdują się widły. W zależności od modelu wózek widłowy może posiadać maszt pojedynczy-simplex, podwójny-duplex lub potrójny-triplex.
• Widły - mają kształt litery "L" i służą do podtrzymywania ładunków, zwykle palet. Są to stalowe elementy, które są mocowane do masztu wózka widłowego i zapewniają bezpieczne oraz stabilne podniesienie i przemieszczenie ciężarów. Posiadanie odpowiedniego typu wideł jest niesamowicie ważne dla efektywności i bezpieczeństwa pracy.
• Karetka - czołowa płyta pojazdu zamontowana do masztu, na której zamocowane są widły. Jest to niezwykle ważny komponent, który można określić jako serce mechanizmu podnoszenia. Karetka wózka widłowego porusza się w górę i w dół po maszcie, umożliwiając podnoszenie, opuszczanie oraz przemieszczanie ładunków. Wymaga regularnych kontroli i konserwacji, aby zapewnić bezpieczną i efektywną pracę.
• Kabina operatora - przeznaczona do operowania pojazdem. To z jej poziomu steruje się wózkiem widłowym. W jej wnętrzu znajduje się: regulowany fotel operatora, kierownica, a co najważniejsze kontrolki i urządzenia sterujące, dźwignie oraz pedały umożliwiające sterowanie całym pojazdem.
• Rama bezpieczeństwa.
• Układ sterowania.
• Układ podnoszenia.
• Układ przeniesienia napędu.
• Koła i opony - są częścią mającą bezpośredni kontakt z powierzchnią, po której przemieszcza się wózek. Dzięki nim wózek jest w stanie przemieszczać się po różnych powierzchniach. W zależności od modelu, wózki mogą być wyposażone w różne rodzaje opon - od pełnych, przez dmuchane, do specjalnych opon niebrudzących (non-marking), które są rozwiązaniem dla miejsc, w których ważne jest, aby nie zostawiać śladów na podłożu. Wybór odpowiednich opon wpływa nie tylko na wydajność pracy, ale przede wszystkim jest istotny dla bezpieczeństwa operatora i osób postronnych.
• Łańcuchy - są istotnym elementem w konstrukcji tego urządzenia, pełniąc kluczową rolę w mechanizmie podnoszenia. Stosowane są przede wszystkim w maszcie wózka widłowego, gdzie umożliwiają podniesienie i opuszczenie wideł, a w rezultacie transportowanie ciężarów. Ich parametry, jak rozmiar i wytrzymałość, muszą być dopasowane do specyfiki danego wózka i warunków, w jakich jest on użytkowany.

Akcesoria i Osprzęt Dodatkowy do Wózków Widłowych

Zróżnicowane zapotrzebowanie produkcyjne w poszczególnych zakładach sprawia, że wózki jezdniowe mogą być wykorzystywane również podczas bardziej zaawansowanych prac transportowych. W związku z tym, często wyposaża się je w dodatkowy osprzęt roboczy przystosowany do konkretnej czynności, co zdecydowanie poprawia funkcjonalność tego narzędzia.

• Kosz do wózka widłowego - jego zastosowanie pozwala na bezpieczny transport osób na większą wysokość, co jest niezwykle przydatne podczas kontrolowania ładunków, przeprowadzania inwentaryzacji czy prac remontowych. Dzięki wykorzystaniu kosza zyskujemy możliwość łatwego i bezpiecznego dostępu do wielu miejsc, a także zwiększamy efektywność pracy.
• Trawers do wózka widłowego - umożliwia przenoszenie ładunków, które z powodu swojego kształtu, wymiaru czy wagi, nie mogłyby być przewiezione na tradycyjnych widłach. Dodatkowo, dzięki trawersowi, operator ma możliwość przenoszenia kilku palet jednocześnie, co zdecydowanie zwiększa efektywność pracy.
• Łyżka do wózka widłowego - to kolejne uniwersalne narzędzie, które zdecydowanie zwiększa funkcjonalność tego pojazdu przemysłowego, rozszerzając jego zastosowanie na nowe obszary.
• Inny wymienny osprzęt, taki jak chwytaki, przesuw boczny, uchwyty czy obrotnica.

Aspekty Prawne i Bezpieczeństwo Użytkowania Wózków Widłowych

Prawidłowy wybór wózka widłowego oraz jego odpowiednie użytkowanie mogą znacząco wpłynąć na produktywność i bezpieczeństwo operacji.

Rejestracja w Urzędzie Dozoru Technicznego (UDT)

Koniecznością po zakupie wózka widłowego jest jego rejestracja w UDT, czyli w Urzędzie Dozoru Technicznego, który zajmuje się sprawdzaniem, czy urządzenia są poprawnie wykorzystywane oraz czy ich stan techniczny jest właściwy. Aby prawidłowo zarejestrować wózek widłowy należy złożyć specjalnie do tego przeznaczony wniosek do Urzędu Dozoru Technicznego. Opisany proces jest procesem wstępnym przy rejestracji.

Badania Techniczne i Przeglądy Okresowe

Kolejnym etapem jest badanie techniczne pojazdu. Każdy wózek widłowy dopuszczony do użytku powinien przechodzić wszelkie niezbędne badania w terminie. Od formy dozoru technicznego, jaką sprawuje nad pojazdami UDT, zależą terminy ich przeglądów. Wpływ na terminy takich przeglądów mają również wytyczne producenta dotyczące konkretnego wózka. Jeżeli jednak producent nie zamieści konkretnych wytycznych, przeglądy odbywają się zgodnie z rozporządzeniem ministerialnym. Każde badanie znacząco różni się od siebie formą, charakterem, terminami jak i częstotliwością wykonywania. Aby utrzymać wózek widłowy w dobrym stanie technicznym, konieczne są regularne przeglądy techniczne. Systematyczne inspekcje pozwalają wykrywać i naprawiać usterki zanim staną się one poważnymi problemami.

Uprawnienia Operatora Wózków Widłowych

Jedynym sposobem na uzyskanie uprawnień do obsługi wózków widłowych oraz zostanie ich operatorem jest odbycie odpowiedniego kursu oraz uzyskanie pozytywnego wyniku z egzaminu. Na specjalistycznym kursie na operatora wózków kandydat uczy się wszystkiego od podstaw. Najczęściej, kursy dzielą się na część teoretyczną - przygotowującą m.in. z zakresu budowy urządzeń, zasad BHP czy prawidłowej eksploatacji oraz część praktyczną, czyli ćwiczeń z obsługi wózka. Po takim szkoleniu kandydat na operatora zdaje egzamin państwowy przed komisją egzaminacyjną powołaną przez Urząd Dozoru Technicznego.

Ważność kwalifikacji UDT

Uzyskane kwalifikacje UDT na wózki widłowe ważne są 10 lub 5 lat, w zależności od ich rodzaju:

• Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wyłączeniem wózków z wysięgnikiem oraz wózków z osobą obsługującą podnoszoną wraz z ładunkiem - ważność: 10 lat.
• Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wysięgnikiem oraz wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z osobą obsługującą podnoszoną wraz z ładunkiem (uprawniający również do obsługi wszystkich pozostałych wózków z mechanicznym napędem podnoszenia) - ważność: 5 lat.

Zasady Bezpiecznej Eksploatacji

Zostały one zaprojektowane tak, aby były nie tylko wydajne, ale także bezpieczne dla operatora. Operatorzy wózków widłowych powinni być odpowiednio przeszkoleni, aby zapewnić bezpieczną i efektywną pracę. Szkolenie powinno obejmować obsługę sprzętu, zasady bezpieczeństwa oraz procedury postępowania w sytuacjach awaryjnych. Stosowanie bezpiecznych praktyk operacyjnych jest kluczowe dla zapobiegania wypadkom. Operatorzy powinni zawsze nosić odpowiednią odzież ochronną, zachowywać ostrożność podczas manewrowania oraz unikać przeciążania wózka. Niezależnie od konkretnego modelu, każdy wózek widłowy jest zaprojektowany i zbudowany tak, aby zminimalizować ryzyko wypadków przy pracy z ciężkimi ładunkami. W przypadku awarii sprzętu najlepszym rozwiązaniem jest powierzenie go w ręce specjalistów, którzy dokładnie znają się na mechanizmach funkcjonowania wózków widłowych oraz na ich budowie.

Nowoczesne Technologie i Systemy Wspomagające

Współczesne wózki widłowe są wyposażone w zaawansowane systemy wspomagające, takie jak systemy stabilizacji, automatyczne hamulce oraz czujniki przeciążenia. Nowoczesne technologie umożliwiają monitorowanie i zarządzanie flotą wózków widłowych w czasie rzeczywistym. Systemy te pozwalają na śledzenie stanu technicznego sprzętu, analizę efektywności pracy oraz optymalizację wykorzystania zasobów.

Zastosowanie Wózków Widłowych

Wózki widłowe są niezbędnymi maszynami w wielu branżach, od magazynów po place budowy. Dzięki nim możliwe jest sprawne i bezpieczne transportowanie, podnoszenie oraz przemieszczanie ładunków w różnych środowiskach pracy. Bardzo często wózek widłowy jest wykorzystywany do przenoszenia ładunków na stosunkowo krótkie odległości. Obecnie maszyny te wspierają również pracę m.in. w hydraulice, rolnictwie, przemyśle spożywczym, sądownictwie, a nawet na lotnisku. Zatem wózki widłowe mają szersze zastosowanie niż tylko w centrach logistycznych, fabrykach, zakładach produkcyjnych czy na magazynach sklepowych. Niewątpliwie, wózek widłowy to niezbędne narzędzie w wielu sektorach przemysłu i handlu.
