Sadzarki do ziemniaków: budowa, działanie, wybór i wymagana moc

Sadzenie ziemniaków w dużych ilościach może być czasochłonne i męczące, zwłaszcza na obszernych terenach. Tradycyjne metody, takie jak sadzenie ręczne, nie sprawdzają się, gdy liczy się szybkość i efektywność. Rozwiązaniem tego problemu jest zastosowanie sadzarki do ziemniaków, która może być dostosowana do mini traktora. Tego typu maszyny, choć dostępne na rynku, często charakteryzują się wysoką ceną, co skłania wielu rolników do rozważenia budowy własnego urządzenia.

Główną zaletą stosowania sadzarki, zarówno fabrycznej, jak i wykonanej własnoręcznie, jest równomierne rozłożenie materiału sadzeniowego. Przekłada się to bezpośrednio na zwiększenie wielkości i poprawę jakości przyszłych zbiorów.

Przeznaczenie i funkcje sadzarek do ziemniaków

Podstawowym zadaniem sadzarki do traktorów jest efektywne sadzenie bulw ziemniaków, które nie są jeszcze porośnięte. Ponadto, wiele modeli umożliwia jednoczesne nawożenie gleby, niezależnie od jej rodzaju i terenu (z wyjątkiem obszarów górzystych). Te urządzenia są często uniwersalne - w jednym przejeździe mogą formować rowki za pomocą pługa oraz tworzyć zagony przy użyciu specjalnego dysku. Głównym celem mini sadzarek jest maksymalne uproszczenie procesu prac polowych, pozwalając operatorowi na odpoczynek podczas wykonywania zadań.

Prawidłowe użytkowanie sadzarki pozwala na równomierne sadzenie ziemniaków w jednym lub dwóch rzędach. Niestety, wysoka cena fabrycznych sadzarek do mini traktorów stanowi barierę dla wielu rolników. Produkty krajowe kosztują zazwyczaj od 200 do 500 USD, w zależności od funkcjonalności. Jeszcze droższe są maszyny zagraniczne, podczas gdy używane urządzenia można nabyć już od 80 dolarów. Kluczowe jest jednak zrozumienie cech konstrukcyjnych i zasady działania takich urządzeń.

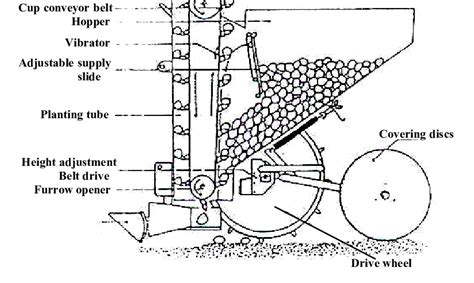

Zasada działania sadzarek do ziemniaków

Zasada działania sadzarki nie jest skomplikowana i opiera się na interakcji dwóch kół zębatych (gwiazd) oraz łańcucha z zamontowanymi na nim "łyżkami" lub kubkami:

1. Podczas ruchu pojazdu, oś koła napędowego obraca się.
2. Jedna z gwiazd jest zamontowana na tej osi i również się obraca.
3. Druga gwiazda znajduje się pionowo nad pierwszą.
4. Pomiędzy gwiazdami umieszczony jest łańcuch z kubkami.
5. W miarę obrotu, kubki chwytają bulwy ziemniaka z zasobnika i przenoszą je do punktu wysypu.

Dodatkowo, konstrukcja może być wyposażona w dyski formujące rowki o określonej szerokości, a pojemność zasobnika na ziemniaki może być dostosowana do potrzeb użytkownika, ograniczona jedynie dostępnością materiałów i własnymi pomysłami.

Rodzaje sadzarek do ziemniaków

Sadzarki do mini traktorów występują głównie w dwóch wariantach:

• Jednorzędowe: Są prostsze w budowie i mniej wydajne.
• Dwurzędowe: Są mocniejsze, co znacząco przyspiesza i upraszcza proces sadzenia.

Dwurzędowe sadzarki, jeśli zostały zaprojektowane z uwzględnieniem precyzyjnych wymiarów wszystkich elementów konstrukcyjnych, mogą być również mocowane do ciągników jednoosiowych (monobloków).

Elementy konstrukcyjne dwurzędowej sadzarki

Typowa dwurzędowa sadzarka do mini traktora składa się z następujących części:

• Zasobnik (bunkier) na materiał do sadzenia.
• Rama z kołami.
• Pług (lub inny element) do robót ziemnych (formowania rowka).
• Uchwyty z miskami/kubkami do przenoszenia bulw.
• Dyski do zasypywania gleby.

Główną trudnością przy samodzielnym wykonaniu jest brak mechanizmu regulacji ilości nawozu, który jest często obecny w fabrycznych modelach. Podobnie, regulacja szerokości rzędów może stanowić wyzwanie, jednak jest możliwa do zrealizowania poprzez odpowiednie zaprojektowanie maszyny.

Zalety i zasady budowy sadzarki własnej konstrukcji

Główną zaletą samodzielnego wykonania sadzarki do mini traktora jest prostota konstrukcji. W przeciwieństwie do modeli fabrycznych, które często są kompatybilne tylko z konkretnymi markami ciągników (np. MTZ 80/82, 132n), domowe urządzenie można dostosować do praktycznie każdego pojazdu.

Zasady budowy sadzarki własnej konstrukcji

Najlepszym podejściem do budowy sadzarki jest skorzystanie z gotowych rysunków technicznych, które zawierają wszystkie niezbędne wymiary i szkice konstrukcji. Wiele projektów dostępnych w internecie, często prezentowanych na filmach przez rolników, jest uniwersalnych i pasuje do różnych typów ciągników (T-40, T-80/82, Neva, Salut itp.). Proces montażu zazwyczaj obejmuje następujące kroki:

1. Do ramy urządzenia przyspawane są dwa podłużnice (np. z profilu nr 8), wzmocnione poprzecznymi żebrami.
2. W przedniej części podłużnic montuje się zaczepy do połączenia z ciągnikiem.
3. Do podłużnic przyspawane są dwa metalowe paski (np. o szerokości 25-30 mm), umieszczone pod kątem.
4. Na końcu tych pasków spawany jest zasobnik (lej) na materiał sadzeniowy.
5. W dolnej części ramy montuje się pług lub dyski do formowania rowków.

Konstrukcja zasobnika i koła

Pojemnik na ziemniaki można wykonać z blachy stalowej lub sklejki. Konstrukcja powinna być solidna, ale zarazem lekka. Drewno o grubości do 1,2 cm jest dobrym materiałem. Aby zapobiec uszkodzeniu bulw, wnętrze zasobnika można wyłożyć materiałem amortyzującym, np. pianką gumową.

Jako koła można wykorzystać elementy z butli gazowej po odpowiednim przygotowaniu (odcięcie dwóch poprzecznych pierścieni). Kluczowe są koła zębate (gwiazdy). W przypadku maszyn dwurzędowych, liczba zębów powinna wynosić odpowiednio 40 i 15. Najlepiej pozyskać je ze starych kombajnów. Montaż łańcucha nie powinien stanowić problemu. Alternatywnie, stopień sadzenia można regulować poprzez odległość między łopatkami, optymalnie co 25-27 cm.

Praktyczne wskazówki dotyczące budowy i użytkowania sadzarek

Nawet jeśli zamiast metalowego lub sklejkowej konstrukcji zasobnika zostanie użyty zbiornik z pralki, urządzenie nadal będzie funkcjonalne, choć o mniejszej pojemności. Pozwala to jednak zaoszczędzić czas i wysiłek przy produkcji tego elementu.

Koniecznie należy zwrócić uwagę na koła - powinny być szerokie, aby zapobiegać "grzęźnięciu" maszyny na luźnej glebie. Sam lej wysiewający można wykonać z prostej rury o średnicy 10-25 cm. Wszystkie mocowania należy obliczyć zgodnie z marką ciągnika, choć wiele samodzielnie wykonanych sadzarek, zarówno jedno-, jak i dwurzędowych, można zamontować do każdego typu pojazdu.

Sadzarka jednorzędowa jest łatwiejsza w obsłudze. Wykonuje jeden rowek i z określoną częstotliwością wyrzuca bulwy. Ważne jest, aby ziemniaki miały zbliżony rozmiar, zapobiegając zacinaniu się mechanizmu. W przypadku potrzeb, można zainstalować dodatkowe miejsce dla pomocnika, który będzie nadzorował proces sadzenia - wystarczy proste siedzenie zamocowane do ramy. W przypadku sadzarki dwurzędowej, dodatkowa przestrzeń jest wręcz niezbędna.

Domowa sadzarka do ziemniaków, niezależnie od tego, czy jest jednorzędowa, czy dwurzędowa, stanowi skuteczne narzędzie w rolnictwie. Pomimo potencjalnego braku regulacji szerokości rowów czy głębokości sadzenia, takie urządzenie nie ustępuje droższym modelom fabrycznym. Koszt produkcji jest minimalny, a zasada działania najprostsza. Sadzenie ziemniaków wymaga znacznego wysiłku, a tradycyjne metody, jak łopata, są niewystarczające na większych areałach. Ręczne sadzarki do ziemniaków, często używane w połączeniu z ciągnikami jednoosiowymi, znacznie ułatwiają pracę. Mogą być proste lub bardziej złożone, ale ich podstawowa konstrukcja obejmuje ramę, stalowe elementy, koła, przenośnik z komórkami, rurki podajnika, pług do tworzenia bruzd oraz tarczę obsypnika. Dzięki wysokiej jakości ręcznej sadzarce, czas sadzenia jest znacznie skrócony, a praca staje się łatwiejsza. Bulwy są rozmieszczone równomiernie, a głębokość sadzenia można regulować.

Ręczne sadzarki: typy

Istnieje wiele odmian sadzarek, różniących się konstrukcją i właściwościami. Zasada działania często przypomina działanie łopaty, ale z wykorzystaniem specjalnego lejka, który zagłębia się w glebę, tworząc otwór na bulwę. Wśród popularnych typów ręcznych sadzarek można wymienić:

• Stożkowe: Posiadają uchwyt z częścią roboczą w kształcie stożka.
• Rurkowe: Uniwersalne narzędzie w formie pustej rury, proste w obsłudze.
• W kształcie litery T: Z uchwytem i częścią roboczą w formie "szklanki", tworzącą otwór w glebie.
• Potrójne: Wykonane z metalu, służą do tworzenia otworów, posiadają stopień.
• Zmechanizowane: Mogą współpracować z traktorem lub ciągnikiem jednoosiowym.

Popularne fabryczne modele ręcznych sadzarek (inspiracja do samodzielnej budowy)

Wśród popularnych modeli fabrycznych, które mogą służyć jako inspiracja do budowy własnej maszyny, znajdują się:

• "Neva KS-1A" - idealna do małych podwórek, jednocześnie sadzi bulwy i tworzy grzbiet gleby.
• "Skojący Letni Mieszkaniec" - niedrogi model zapewniający równą głębokość sadzenia.
• "Antoszka" - wygodna konstrukcja do kopania gęstej gleby, sadzenia ziemniaków i cebuli, wykonana ze stali nierdzewnej.
• "Bogatyr" - popularne narzędzie stożkowe o niewielkiej wadze i wygodnej konstrukcji, wykonane ze stali nierdzewnej.

Samodzielne wykonanie sadzarki nie jest skomplikowane. Wymaga przygotowania rysunków, odpowiednich materiałów (np. rury, blachy, profile stalowe) i narzędzi (spawarka, szlifierka). Można wykorzystać elementy z recyklingu, np. części z wózka czy starego sprzętu.

Fabryczne modele sadzarek do ciągnika prowadzonego

Do najpopularniejszych fabrycznych modeli sadzarek do ciągników prowadzonych należą: KS-1, KS-1A, KSM-1. Litera "KS" oznacza sadzarkę jednorzędową (K - ziemniaki, S - sadzarka), a cyfra "1" wskazuje na model. Litery "M" i "A" oznaczają modyfikacje istniejących modeli.

Charakterystyka fabrycznych modeli (przykłady)

Wszystkie te modele dobrze współpracują z ciągnikami jednoosiowymi różnych marek, zarówno krajowych (MTZ, Neva, Salyut), jak i zagranicznych (Viking, CAIMAN, Daewoo).

Sadzarka do pora CEMAG 934 - przykład specjalistycznego rozwiązania

Por na rynek warzyw świeżych często sadzony jest ręcznie w dołki, ponieważ ta metoda uprawy zapewnia uzyskanie łodyg rzekomych z długą częścią wybieloną. Jednak w gospodarstwach wielkoobszarowych można znaleźć specjalistyczne maszyny do tego gatunku.

Sadzarkę CEMAG 934 francuskiej firmy Grégoire-Besson ma w swojej ofercie firma handlowa Najbar. Większość sadzarek posiada okrągłe talerze, w których umieszczane są młode rośliny. W tym przypadku elementem roboczym jest taśma z przegrodami, umożliwiająca sadzenie roślin w odległości co 5 cm w rzędzie, z zastosowaniem rozstawu rzędów co 50 cm (w wersji 2-6 sekcyjnej) lub w wersji semi-portee 25 cm (5-7 stanowisk). Podczas pracy taśma wraz z roślinami przesuwa się w kierunku przeciwnym do jazdy ciągnika. Aby transportowane rośliny były stabilne, są one ściskane dwoma elastycznym pasami, za pomocą których są też przenoszone w kierunku podłoża, gdzie są uwalniane bezpośrednio do bruzdy wykonanej w redlinie. W celu przeniesienia napędu na sekcje wysadzające, sadzarka CEMAG jest wyposażona w wzmacniacz momentu (wspomaganie hydrauliczne), co umożliwia uruchomić sekcje z małym momentem na kole i w ten sposób zmniejszyć ryzyko poślizgu koła w stosunku do podłoża. Napęd pasów odbywa się poprzez przekładnię łańcuchową zamontowaną z boku maszyny. Głębokość sadzenia regulowana jest poprzez koło kopiujące sadzarki. Po posadzeniu, rośliny są dogniatane kołami dociskowymi. Rama maszyny jest zawieszana na trójpunktowym układzie zawieszenia ciągnika. Maszyna pracuje z wydajnością 3-3,5 tys. roślin/godz./stanowisko. Ważne jest, by nie zakrzywiać rośliny, bo takie nie nadają się na sprzedaż świeżorynkową.

Materiały i narzędzia do budowy sadzarki własnej konstrukcji

Do budowy sadzarki przydatne będą:

• Materiały: Kątownik lub profil stalowy (np. nr 8), ceowniki, blacha stalowa (min. 1,5-2,0 mm), blacha ocynkowana, stalowy drut (3-4 mm), koła zębate (np. 19-21 zębów), łańcuch rozrządu, oś do kół napędowych, śruby, nakrętki, uszczelki. Opcjonalnie: sklejka, drewno, pianka gumowa.
• Narzędzia: Spawarka (najlepiej półautomatyczna), szlifierka kątowa (tzw. "bułgarka"), wiertarka, narzędzia ślusarskie, ewentualnie kompresor z pistoletem natryskowym do malowania.

Proces produkcji sadzarki (ogólny zarys)

Spawanie prostokątnej ramy z profili lub kątowników, dostosowanej do wielkości zasobnika. Montaż pierwszej zębatki na osi kół podporowych. Zamocowanie łożysk i metalowych kół podporowych do osi. Spawanie osi do ramy. Wykonanie łańcucha z kubkami (np. poprzez nawinięcie drutu na rurę, cięcie na pierścienie i przyspawanie do łańcucha). Przygotowanie rury nasiennej (przewodzącej bulwy do ziemi). Spawanie rury wysiewającej do ramy. Montaż łańcucha na zębatkach, przechodząc przez rurę nasienną. Zamocowanie górnego koła zębatego z regulacją naciągu łańcucha. Spawanie tylnej ściany zasobnika. Wykonanie zasobnika z blachy lub innego materiału. Spawanie ograniczników w górnej części rury nasiennej. Montaż osłon (dysków) do zasypywania rowka. Spawanie zaczepu wleczonego do mocowania do ciągnika i otworu. Oczyszczenie, odtłuszczenie i pomalowanie gotowej konstrukcji.

Ważna uwaga: Podczas korzystania z sadzarki, zarówno fabrycznej, jak i domowej, zaleca się zamontowanie ciężkiej przeciwwagi z przodu ciągnika jednoosiowego, aby poprawić przyczepność kół do podłoża.

Przykładowe wymiary sadzarki

Przybliżone wymiary sadzarki wykonanej według standardowych projektów mogą wyglądać następująco:

• Rama: 580 × 300 mm
• Średnica koła napędowego: 310 mm
• Rozstaw kół (głębokość): 585-600 mm
• Długość rury nasiennej: 770 mm
• Odległość między osiami kół zębatych: 570 mm
• Zasobnik (dł. × szer. × gł.): 370 × 400 × 400 mm
• Osłony (dł. × wys.): 275 × 140 mm
• Górna zębatka: 19 zębów, dolna: 21 zębów
• Łożyska: 4 standardowe łożyska rozmiar 205.

Moc wymagana dla maszyn rolniczych i opór jednostkowy

Moc wymagana do pracy maszyny rolniczej jest kluczowym parametrem wpływającym na dobór ciągnika i efektywność pracy. Zabiegi uprawowe, takie jak orka, ale także formowanie rowów przez sadzarkę, wiążą się z pokonywaniem oporu gleby. Najgłębiej sięgającym w glebę zabiegiem uprawowym jest orka, a pług wyróżnia się swoją asymetryczną budową i stwarza duże opory robocze. Podstawowy zespół roboczy pługa, jakim jest korpus płużny, a głównie lemiesz i odkładnica, ma o tyle złożony kształt geometryczny, że siły oporu gleby na niego działające nie dają się sprowadzić do jednej siły wypadkowej. Wszystkie te cechy składają się na fakt, że pomimo prostej i nieskomplikowanej budowy zarówno poprawne zaprojektowanie, jak i użytkowanie pługa nie jest łatwe.

Obliczanie mocy na przykładzie pługa

Obliczenie mocy potrzebnej do wykonania pracy przez maszynę rolniczą opiera się na koncepcji oporu jednostkowego gleby, który jest jednym z podstawowych parametrów. Opór jednostkowy gleby to siła potrzebna do przemieszczenia określonej jednostki powierzchni gleby (np. 1 cm²). Przykładowo, opór pracy jednego korpusu pługa oblicza się poprzez pomnożenie jednostkowego oporu gleby przez powierzchnię roboczą (szerokość roboczą i głębokość orki). Następnie, ten wynik mnoży się przez liczbę korpusów, aby uzyskać całkowity opór pracy całego pługa.

Moc potrzebną na uciągu pługa (lub innej maszyny) oblicza się, mnożąc opór pracy przez prędkość pracy i dzieląc przez stałą (np. 270, w zależności od jednostek). Jednak moc pobierana z silnika ciągnika jest zawsze większa od mocy na uciągu, ponieważ pewną jej część ciągnik zużywa na opory przetaczania, straty na przekładniach i poślizgi kół. Książka sugeruje zwiększenie wyliczonej wartości o 60-70% w przypadku orki ścierniska, dlatego w praktyce często mnoży się wyliczoną moc na uciągu przez współczynnik korekcyjny, np. 1,65, aby otrzymać szacunkową moc pobieraną z silnika przy zadanych warunkach pracy.

Dla przykładu, przy założeniu orki na głębokość 28 cm i prędkości 8 km/h, wyliczone zapotrzebowanie na moc może wynosić około 138 KM (83 KM na uciągu). Jeśli orkę spłycimy do 24 cm i zwolnimy do 7 km/h, zapotrzebowanie zmniejszy się do około 103 KM (62 KM na uciągu).

Wskazówka: Obecnie na jeden korpus pługa powinno przypadać około 30 KM, co jest ogólną zasadą doboru maszyn. Moc całkowita wyliczona podczas ćwiczenia może się okazać zbyt mała na glebach ciężkich i górzystych, gdyż ciągnik może mieć za ciężko.
