Kuhn Lexis: Innowacyjny Opryskiwacz Ciągany z Belką do 24m

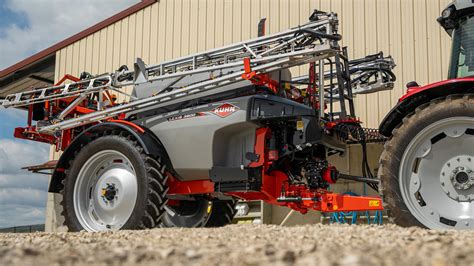

Na targach Agritechnica 2015 miała premierę nowa seria półzawieszanych opryskiwaczy polowych marki Kuhn, stanowiąca uzupełnienie dotychczasowej palety sprzętu do ochrony roślin. Flagowym przedstawicielem tej rodziny jest model Lexis 3000, zdolny do aplikacji do 3000 litrów cieczy roboczej podczas jednego przejazdu. Opryskiwacze Lexis zaprojektowano z myślą o maksymalnej wydajności, precyzji i prostocie obsługi, co ma kluczowe znaczenie dla skuteczności zabiegów ochrony roślin.

Kluczowe korzyści z użytkowania opryskiwacza Lexis

Opryskiwacze serii LEXIS zostały stworzone, aby sprostać wysokim oczekiwaniom współczesnego rolnictwa. Ich zoptymalizowana konfiguracja gwarantuje bezpieczeństwo i efektywność pracy, a także oszczędność czasu dzięki bezproblemowemu przygotowaniu do działania, zaawansowanym sterownikom elektronicznym i wygodnej obsłudze serwisowej.

• Oszczędność czasu i uproszczona obsługa: Ze względu na ograniczoną liczbę zaworów, opryskiwacz LEXIS wymaga do 50% mniej czynności obsługowych w porównaniu do konkurencyjnych maszyn w tym segmencie. Każde kolejne użycie staje się łatwiejsze.
• Precyzja i jakość: Precyzyjność opryskiwaczy LEXIS zapewnia trwałą i zrównoważoną ochronę upraw.
• Nowoczesne rozwiązania: Opryskiwacz LEXIS oferuje wszystkie rozwiązania niezbędne do efektywnej pracy w polu.

Kompaktowa konstrukcja i zwrotność

Kompaktowa budowa opryskiwacza Lexis przekłada się na jego stabilność, zwrotność oraz bezpieczeństwo użytkowania. Odległość od zaczepu do osi w modelu LEXIS wynosi 4 m (dla wersji 2400 l/3000 l) lub 4,30 m (dla wersji 3800 l), a jego wysokość transportowa to zaledwie 3,10 m (z belką 21 m). Ta kompaktowość maszyny umożliwia wykonywanie ciasnych manewrów na końcu pola i dokładne podążanie za kołami ciągnika, co poprawia jakość oprysku i ogranicza uszkodzenia upraw.

Niewielka odległość między zaczepem a osią opryskiwacza ułatwia manewrowanie, co jest szczególnie przydatne podczas wjeżdżania na pole oraz wycofywania w narożnikach. Kształt zbiornika został tak zaprojektowany, aby belka polowa po złożeniu mogła schować się w obrys maszyny, minimalizując wysokość transportową i zapewniając dużą stabilność na drodze.

Przemyślana konstrukcja zbiornika

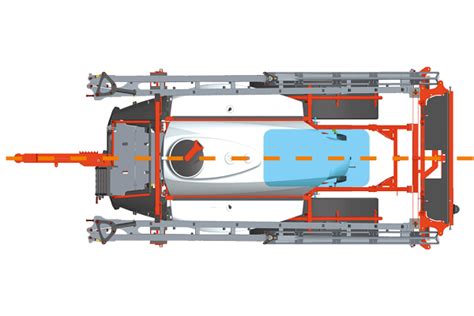

Główny zbiornik opryskiwacza LEXIS został zaprojektowany w taki sposób, aby środek ciężkości znalazł się jak najniżej, co maksymalizuje stabilność maszyny. Największa jego część przylega bezpośrednio do ramy. Głęboki lej spustowy umożliwia całkowite opróżnianie zbiornika w każdych warunkach, niezależnie od nachylenia terenu. Mieszadło umieszczone w pobliżu odpływu pracuje w czterech kierunkach, gwarantując przez cały czas jednorodną ciecz roboczą bez tworzenia piany.

320/400-litrowy zbiornik na wodę do płukania jest umieszczony centralnie nad osią, co dodatkowo przyczynia się do zachowania stabilności maszyny, redukując jednocześnie martwe przestrzenie. Dzięki temu środek ciężkości maszyny pozostaje wzdłuż osi, niezależnie od poziomu cieczy w zbiorniku.

Bezpieczeństwo i dostęp do elementów

Opryskiwacz LEXIS charakteryzuje się wyjątkową łatwością obsługi, a wszystkie elementy są w zasięgu ręki operatora. Napełnianie zbiornika na wodę do płukania czy odczyt wskaźnika poziomu wody odbywa się z poziomu panelu obsługowego. Z myślą o bezpieczeństwie pracy, firma KUHN wyposażyła model LEXIS w dwa schowki do przechowywania osobistego wyposażenia ochronnego (PPE) oraz sterowników po zakończonej pracy. Operator może łatwo po nie sięgnąć przed rozpoczęciem pracy ze środkami ochrony roślin. Dodatkowo, do przewożenia większych elementów, opryskiwacz seryjnie wyposażono w platformę z prawej strony.

Lekkie i mocne belki polowe

Do opryskiwaczy Lexis oferowane są aluminiowe belki polowe o szerokości w zakresie 18-24 m. Ich konstrukcja i system zawieszenia zapewniają precyzję i trwałość nawet w trudnych warunkach.

System zawieszenia EQUILIBRA

System zawieszenia EQUILIBRA umożliwia utrzymanie belki idealnie równolegle do podłoża podczas jazdy po nierównym terenie. Zapewnia naturalną stabilność belki dzięki wahadłowym łącznikom (do obracania i przesuwania na boki) oraz systemowi amortyzacji wstrząsów. Belka porusza się płynnie po ziemi i uprawach, nie przesuwa się i nie dryfuje. System EQUILIBRA został zaprojektowany do pracy w intensywnych warunkach i obejmuje w standardzie niezależny system zapobiegający uderzeniom z lewej i prawej strony, który chroni belkę, zwłaszcza podczas skręcania, przyspieszania i hamowania. Hydrauliczny system korekcji nachylenia i sprężyny dodatkowo utrzymują belkę równolegle względem podłoża podczas pokonywania zakrętów.

Zawieszenie EQUILIBRA w skrócie:

• Wahadłowe zawieszenie dla ruchów obrotowych.
• Drążki łączące dla ruchów promieniowych.
• Amortyzatory tłumiące wstrząsy.
• Niezależny system zapobiegający uderzeniom z lewej/prawej strony.
• Hydrauliczna korekcja nachylenia i sprężyny.
• System blokowania ramy na czas transportu.

Belki polowe Lexis

Belka polowa MES2

Stalowa belka MES2 jest wyposażona w zawieszenie EQUILIBRA. Stal zapewnia trwałość i odporność na korozję dzięki sprawdzonemu procesowi malowania firmy KUHN. Belka MES2 jest dostępna w szerokościach 18, 20, 21 i 24 metrów. Dzięki solidnej konstrukcji ma wiele mocnych stron:

• Ochrona dysz na całej szerokości belki.
• Zabezpieczenie w 3 płaszczyznach.
• Kompaktowe składanie.

Belka polowa MEA2

Belka MEA2, dostępna w szerokościach 18, 20, 21 i 24 metrów, charakteryzuje się prostą konstrukcją. Aluminiowe belki są trwałym, lekkim rozwiązaniem, naturalnie odpornym na korozję. Wyposażona w zawieszenie EQUILIBRA, belka MEA2 ma wiele mocnych stron:

• System blokowania belki poprzecznej na połączeniu.
• Rury ze stali nierdzewnej wbudowane w konstrukcję.
• Filtry kubełkowe na każdej sekcji.
• Ochrona w 3 płaszczyznach.
• Kompaktowe składanie.

Belka polowa RHPA

Belka RHPA, dostępna w szerokościach 27 i 28 metrów, charakteryzuje się prostą konstrukcją. Podobnie jak MEA2, wykorzystuje aluminium, co czyni ją trwałym, lekkim i odpornym na korozję rozwiązaniem. Jest również wyposażona w zawieszenie EQUILIBRA i oferuje podobne mocne strony, co belka MEA2.

Prosta i kompleksowa obsługa

Układ cieczowy i redukcja czynności obsługowych

Przygotowanie opryskiwacza do pracy jest kluczowym etapem zabiegu ochrony roślin. Dwa główne zawory znacznie redukują liczbę czynności związanych z napełnianiem, które są wymagane przed płukaniem, co również ogranicza ryzyko błędu. Dzięki prostemu układowi cieczowemu, wszystkie funkcje opryskiwacza są pod kontrolą, a krótki układ ogranicza martwe objętości i upraszcza proces płukania. Nawet po długiej przerwie, powrót do pracy jest wyjątkowo łatwy. Po zakończeniu oprysku operator ma pewność, że cała maszyna została dokładnie wypłukana.

Sercem budżetowych opryskiwaczy Lexis jest osadzona na dyszlu pompa przeponowa o wydajności 165 lub 265 l/min. Za gospodarowanie cieczą w zbiorniku głównym, jak i na czystą wodę do płukania odpowiadają proste zawory z boku maszyny sterowane obracalnymi kołami.

Obsługa MANUSET

Manualna obsługa MANUSET zapewnia pełną kontrolę nad przygotowywaniem cieczy roboczej. Za pośrednictwem dwóch głównych zaworów operator może sterować wszystkimi funkcjami opryskiwacza z poziomu panelu obsługowego na maszynie. Dzięki wielofunkcyjnym kierownicom 360°, czynności obsługowe zostają zredukowane nawet o 50%. Ergonomiczny kształt zaworów zapewnia ich łatwą obsługę i bezproblemowe przygotowanie opryskiwacza do pracy. W trakcie płukania, obrócenie kierownicy o 360° zapewnia przekierowanie wody pobieranej przez pompę do wszystkich obwodów opryskiwacza. Wskaźnik poziomu wody w zbiorniku do płukania umieszczony na panelu obsługowym stanowi dodatkowe ułatwienie w zarządzaniu etapami płukania.

Obsługa DILUSET+

System DILUSET+ umożliwia płukanie opryskiwacza lub samej belki bezpośrednio z kabiny ciągnika. Napełnianie przez pompowanie jest programowalne i zatrzymuje się automatycznie po osiągnięciu zadanej wartości. Podwójne sterowanie pozwala zachować pełną kontrolę nad wszystkimi funkcjami opryskiwacza ze stanowiska operatora. Aby napełnić zbiornik wodą, wystarczy podczas płukania kliknąć przycisk na terminalu, bez wychodzenia z kabiny ciągnika. Następnie można przekierować wodę do wybranego miejsca: do dysz wirowych w celu wypłukania zbiornika lub skierować ją bezpośrednio do belki polowej i wypłukać przewody cieczowe bez rozcieńczania cieczy roboczej w zbiorniku. Rzeczywista ilość cieczy w zbiorniku może być wyświetlana na terminalu w kabinie ciągnika przez cały czas oprysku, a zarządzanie pozostałościami w zbiorniku jest równie łatwe. Funkcja ta jest dostępna w terminalach sterujących REB3 / VISIOREB / ISOBUS.

Rozwadnianie środków chemicznych

35-litrowy rozwadniacz środków chemicznych o lejkowatym kształcie zapewnia wydajne wprowadzanie produktów w każdej formie: płynów, proszków i granulatów. System płukania składa się z dwóch obrotowych dysz przeznaczonych do czyszczenia pojemników, kubków kalibracyjnych i samego rozwadniacza. Rozwadniacz jest wyposażony w pojedynczy zawór, za pomocą którego produkt jest wprowadzany do układu cieczowego. Zawór jest włączany w bezpieczny sposób za pomocą nożnej dźwigni, która nie wymaga od operatora schylania się. Pozostałe czynności są wykonywane za pomocą umieszczonej w pobliżu ręcznej lancy, zapobiegającej chlapaniu. Rozwadniacz jest płukany po zamknięciu pokrywy, dzięki czemu nie ma ryzyka rozbryzgiwania produktu.

System filtracji

Opryskiwacz LEXIS posiada poczwórny system filtracji, aby zapobiegać zatorom. Obejmuje on cztery poziomy filtracji (dla obiegu standardowego, CCH i AUTOSPRAY):

• Filtr wlewowy
• Przezroczysty filtr ssawny: Dzięki przezroczystej osłonie można łatwo sprawdzić stan zabrudzenia filtra. Zawór służy do opróżniania osłony, którą można następnie zdemontować w bezpiecznych warunkach.
• Filtr ciśnieniowy: Zapobiega przedostawaniu się grubych zanieczyszczeń do belki polowej.
• Filtry liniowe: Są zamontowane na belce polowej, za zaworami sekcyjnymi, w bezpośrednim sąsiedztwie rozpylaczy, dzięki czemu ryzyko zatoru jest ograniczone do minimum.

Wszystkie filtry można czyścić, nawet przy pełnym zbiorniku opryskiwacza.

Specyfikacja techniczna

Dostępnych jest wiele opcji wyposażenia zapewniających komfort pracy i dostosowanych do wszelkich oczekiwań użytkowników. Poniższa tabela przedstawia kluczowe dane techniczne opryskiwaczy serii Lexis:

Wybór i rodzaje opryskiwaczy w rolnictwie

Opryskiwacze rolnicze odgrywają kluczową rolę w nowoczesnym rolnictwie, umożliwiając precyzyjne i efektywne stosowanie środków ochrony roślin i nawozów płynnych. Są to maszyny bardzo wszechstronne, powszechnie stosowane na uprawach polowych. Ze względu na zastosowanie wyróżnić możemy opryskiwacze sadownicze oraz polowe.

Elementy składowe opryskiwacza

Opryskiwacz składa się z kilku podstawowych elementów, które są połączone podwoziem. Kluczowe elementy obejmują:

• Zbiornik na ciecz roboczą.
• Wydajna pompa (odśrodkowa lub tłokowo-membranowa) do tłoczenia cieczy.
• Belka opryskowa do równomiernego rozprowadzania cieczy na polu.
• System regulacji zapewniający żądaną ilość produktu.
• Systemy precyzyjnej aplikacji w celu optymalizacji funkcji opryskiwacza.

Rodzaje opryskiwaczy rolniczych

Na rynku dostępne są trzy główne typy opryskiwaczy rolniczych: opryskiwacze zawieszane, opryskiwacze zaczepiane i opryskiwacze samojezdne. W ofercie firmy KUHN znajduje się szeroka gama opryskiwaczy spełniających wszystkie wymagania klientów.

Opryskiwacze zaczepiane

Opryskiwacze zaczepiane, takie jak seria LEXIS, są najlepszym rozwiązaniem dla średnich i dużych gospodarstw rolnych, które wymagają większej wydajności pracy. Zostały zaprojektowane z myślą o gospodarstwach zajmujących się uprawami mieszanymi i hodowlą zwierząt, gospodarstwach zbożowych, a także firmach usługowych. Maszyny te są zaczepiane do ciągnika za pomocą belki i ciągane podczas pracy.

Zaletą opryskiwacza polowego ciąganego jest duża pojemność zbiornika oraz możliwość pracy na dużych obszarach bez konieczności częstego uzupełniania środków ochrony roślin. Dodatkowo jego konstrukcja pozwala na równomierne rozprowadzanie cieczy roboczej. Opryskiwacze zaczepiane są lepiej przystosowane do większych szerokości roboczych i mogą być wyposażone w zbiorniki o większej pojemności. Dodatkowo, obecność osi i opon zapewnia lepsze rozłożenie ciężaru na podłożu, zmniejszając zagęszczenie gleby.

Kuhn oferuje bogato wyposażone maszyny z aluminiowymi belkami polowymi, poliestrowym zbiornikiem i sterowaniem CAN BUS lub ISOBUS, zapewniające wyjątkowy komfort obsługi i wysoką jakość pracy. Pozwalają na precyzyjną pracę poprzez sterowanie sekcjami lub poszczególnymi rozpylaczami za pomocą GPS.

Inne typy opryskiwaczy Kuhn:

• Opryskiwacze zawieszane: Mocowane na tylnym podnośniku ciągnika, zapewniają doskonałą stabilność na pochyłych polach i wyjątkową zwrotność, idealne do pracy na małych polach. Mogą być wyposażone w przedni zbiornik zwiększający pojemność.
• Przednie zbiorniki: Umieszczane z przodu ciągnika, zwiększają pojemność cieczy roboczej i równoważą obciążenie ciągnika, zwiększając wszechstronność zestawu. Posiadają własną pompę i układ płukania.
• Opryskiwacze samojezdne: Przeznaczone dla dużych gospodarstw, posiadają własny silnik i skrzynię biegów, oferując wysoką wydajność pracy i możliwość późnych zabiegów w wysokich uprawach.

Zbiornik opryskiwacza i płukanie

Zbiornik opryskiwacza odgrywa kluczową rolę, ponieważ przechowuje ciecz, która ma być rozpylana. Jest to kluczowy element na etapie przygotowania, mieszania i płukania. Firma KUHN oferuje zbiorniki o różnych pojemnościach: 1000 do 2000 litrów dla opryskiwaczy zawieszanych DELTIS 2, 2400 do 4100 litrów dla opryskiwaczy zaczepianych LEXIS i METRIS 2, oraz 1000 do 1500 litrów dla zbiorników frontalnych.

Prawidłowe płukanie zbiornika opryskiwacza ma kluczowe znaczenie po zakończeniu zabiegu opryskiwania, zapewniając optymalne czyszczenie i skuteczne usuwanie pozostałości. Oddzielny zbiornik do płukania zawierający czystą wodę jest wykorzystywany do fazy rozcieńczania i czyszczenia.

Rodzaje belek i dysz

Belka opryskiwacza jest istotnym elementem umożliwiającym precyzyjne dozowanie produktów. Jej konstrukcja obejmuje rury ze stali nierdzewnej, szereg dysz i system regulacji. Belki są dostępne w różnych szerokościach i konfiguracjach, a ich wysokość powinna być regulowana, aby dostosować się do różnych upraw i ukształtowania terenu.

Belki opryskiwacza mogą być wyposażone w hydrauliczne lub ręczne składanie i rozkładanie. Belki hydrauliczne oferują wygodę i oszczędność czasu. Konstruuje się je ze stali lub aluminium. Stal zapewnia wytrzymałość, a aluminium lekkość. Firma KUHN stosuje sprawdzony proces malowania, który zapewnia belkom stalowym doskonałe właściwości antykorozyjne.

Dysze są kluczowymi elementami opryskiwaczy, służącymi do rozpylania precyzyjnych ilości cieczy w postaci kropelek. Na rynku dostępny jest szeroki wybór dysz wykonanych z plastiku, stali nierdzewnej i ceramiki. Wyróżnia się cztery główne rodzaje dysz:

• Standardowe płaskie dysze wachlarzowe, tworzące bardzo drobne krople, podatne na znoszenie.
• Dysze o niskim znoszeniu, wytwarzające większe krople, mniej podatne na znoszenie.
• Dysze indukcyjne, które wprowadzają powietrze przez efekt Venturiego, tworząc większe krople, mniej podatne na znoszenie.
• Rozpylacze przeznaczone do aplikacji nawozów płynnych, zdolne do tworzenia od 3 do 7 strumieni produktu.

Wybór dysz zależy od kluczowych czynników, takich jak prędkość robocza i dawka oprysku na hektar.
