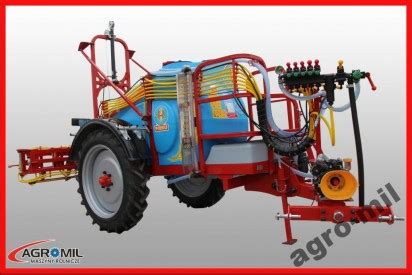

Opryskiwacze rolnicze to maszyny służące do nawożenia upraw pestycydami i nawozami, a także do oprysku chemią rolniczą lub pestycydami w celu zabijania lub kontrolowania szkodników i chwastów na polach. Mogą być podczepiane do ciągników i innych maszyn rolniczych, co czyni opryskiwacze ciągane najczęstszym rodzajem. Mogą również działać samodzielnie jako maszyny samojezdne, jednakże ze względu na duże gabaryty oraz wysoką cenę są to mniej popularne rozwiązania. Pierwszy opryskiwacz rolniczy został wynaleziony w 1891 roku przez Johna Froelicha.
Kluczowe Elementy Opryskiwacza Ciąganego: Schemat Techniczny
Typowy opryskiwacz ciągany składa się z kilku podstawowych komponentów, które współpracują ze sobą, aby zapewnić skuteczne i równomierne rozprowadzenie cieczy roboczej.
Zbiornik na Ciecz Roboczą
Centralnym elementem jest zbiornik do przechowywania roztworu chemicznego.
System Filtracji
Ważnym komponentem są filtry, które mają za zadanie oczyszczać ciecz roboczą i pozbawić ją zanieczyszczeń mechanicznych, co zapobiega zatykaniu się dysz i uszkodzeniom pompy.
Pompy i System Tłumienia Pulsacji
W opryskiwaczach polowych powszechnie stosowane są pompy przeponowe (membranowe). Powstająca podczas pracy pompy pulsacja ciśnienia wpływa niekorzystnie na trwałość układu cieczowego oraz równomierność dawkowania cieczy. Zapobiega temu powietrznik lub inny system tłumienia pulsacji.
Powietrznikiem jest specjalna komora, połączona z kolektorem tłocznym i podzielona elastyczną membraną na dwie części. W jednej z nich znajduje się ciecz użytkowa, a w drugiej - powietrze pod odpowiednim ciśnieniem (od 1/3 do 2/3 ciśnienia roboczego wskazywanego przez manometr). Zbyt wysokie ciśnienie w powietrzniku może uszkodzić membranę pompy, natomiast zbyt niskie nie zapewnia prawidłowego tłumienia pulsacji i zakłóca pracę manometru.
Zawór Sterujący
Zawór sterujący służy do regulacji ciśnienia i natężenia przepływu oraz dozowania oprysku.
Rozpylacze (Dysze): Serce Systemu Opryskowego
Rozpylacze, często nazywane dyszami do opryskiwacza, są elementami, które zmieniają ciecz w drobne krople i nanoszą ją na rośliny. Większość użytkowanych opryskiwaczy ma zamontowane oprawy z tzw. antykapaczami. Są to urządzenia zapobiegające wykapywaniu cieczy po wyłączeniu zasilania.
Rozpylacze Wirowe
Rozpylacze z wkładką wirową rozpylają ciecz pod ciśnieniem 1-2,5 MPa. Ciecz przed dostaniem się do wylotu płytki musi przepłynąć przez spiralne kanały wkładki wirowej lub wichrowatych otworów w płytce wirowej. Kanaliki powodują zawirowanie strumienia cieczy, który z dużą prędkością wypływa przez otwór wylotowy. Powstający stożek rozpylonej cieczy ma kąt rozwarcia zależny od odległości wkładki od otworu wylotowego.

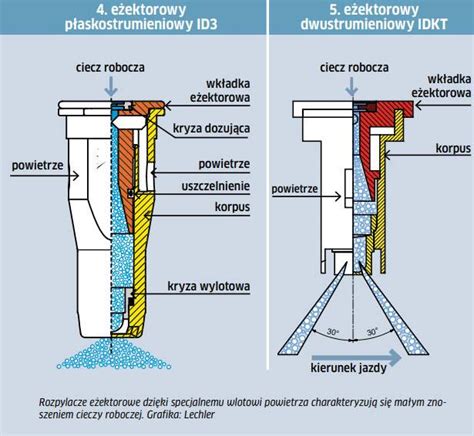

Rozpylacze Eżektorowe (Inżektorowe)
Ostatni "krzyk mody" w technice ochrony roślin to rozpylacze eżektorowe. W ich konstrukcji wykorzystano znane prawo fizyczne - tzw. zwężkę Venturiego. Dzięki specjalnej budowie wykorzystują efekt Venturiego, w którym strumień cieczy zasysa zewnętrzne powietrze w stosunku zbliżonym do 1:1. W specjalnej komorze następuje spadek ciśnienia cieczy, co niemal całkowicie eliminuje drobne krople.
W wyniku mieszania cieczy i powietrza następuje napowietrzenie kropel przed ich formowaniem w dyszy wylotowej. Rozpylacze eżektorowe DB to rozpylacze z napowietrzaną kroplą, która pękając po uderzeniu w roślinę, zapewnia dobre pokrycie. Duże i ciężkie krople nie poddają się oddziaływaniu wiatru, a więc nie są znoszone. Dzięki napowietrzeniu kropli jest ona bardzo odporna na znoszenie i umożliwia wykonywanie oprysków na wietrze do 8 m/s.
Wydawałoby się więc, że jest to idealne rozwiązanie. No bo tak duże krople umożliwiają opryskiwanie przy dość silnym wietrze (dochodzącym nawet do 6 m/s), a jednocześnie małe rozbite krople gwarantują dobre pokrycie powierzchni, a więc zapewniają wysoką skuteczność zabiegu. W praktyce okazało się jednak, że reklama producentów była troszeczkę przesadzona. To rozbijanie się kropli nie jest takie idealne, toteż i pokrycie opryskiwanej powierzchni roślin nie jest w pełni satysfakcjonujące rolnika wykonującego tymi rozpylaczami zabieg opryskiwania, szczególnie w przypadku fungicydów o działaniu kontaktowym.
Badania przeprowadzone w Danii wykazały, że skuteczność oprysków rozpylaczami eżektorowymi przeciwko chorobom grzybowym jest o kilkanaście procent niższa w stosunku do drobnokroplistych rozpylaczy szczelinowych. Wniosek stąd byłby następujący: Jeżeli nie ma wiatru, to lepiej jednak opryskiwać tradycyjnymi rozpylaczami szczelinowymi, natomiast w sytuacji agrotechnicznej konieczności wykonania zabiegu pomimo wiatru - dobrze jest skorzystać z rozpylaczy eżektorowych. Dodatkowym efektem, spowodowanym zasysaniem powietrza przez taki rozpylacz, jest zwiększenie energii kinetycznej kropel, co umożliwia głębsze wnikanie w łan (tym bardziej, że urządzenia te pracują przy dość wysokich jak na rozpylacze płaskostrumieniowe ciśnieniach - od 3 do 8 barów).
Wśród znanych rozwiązań rozpylaczy inżektorowych są tzw. wersje „długie” i „krótkie”. Pierwsze z nich charakteryzują się mniejszym spadkiem ciśnienia w rozpylaczu, ponieważ mają one krótszą komorę wewnętrzną, niż wersje „długie”.
Specyfika Opryskiwaczy Sadowniczych
Urządzenia stosowane do oprysków krzewów i na niskopiennych drzewach to opryskiwacze sadownicze. W opryskiwaczach sadowniczych nie ma belki polowej, a zamiast niej znajduje się przyssawka wykorzystywana przy opryskach na krzewach i niskich drzewach lub lanca sadownicza wykorzystywana w opryskach wyższych drzew.
Znaczenie i Proces Kalibracji Opryskiwacza
Więcej zaoszczędzonych pieniędzy w portfelu oraz lepsze plony - takie niebagatelne korzyści da ci prawidłowa kalibracja opryskiwacza. Odpowiednio skalibrowany opryskiwacz to więcej pieniędzy, które zostaną w twoim portfelu. Kalibracja jest po prostu opłacalna i nie jest szczególnie skomplikowanym przedsięwzięciem.
ALBUZ kalibracja opryskiwacza polowego
Przygotowanie do Kalibracji
Przed wykonaniem testu wypełnij połowę opryskiwacza czystą wodą. Upewnij się, że dysze do opryskiwacza polowego i filtry są czyste. Podczas kalibracji warto skorzystać z jednego nowego rozpylacza. Pomoże ci w porównaniu wydajności używanych rozpylaczy.
Kroki Kalibracji Opryskiwacza Polowego
- Pomiar Prędkości Roboczej: Wyznacz odcinek o długości 100 metrów. Przejedź go z taką samą szybkością, jaką rozwiniesz podczas wykonywania oprysku (prędkość robocza). Przypilnuj, żeby obroty silnika były stałe podczas pomiaru szybkości jazdy i późniejszego testu rozpylacza. Dla pewności możesz wybrany odcinek przejechać dwa razy, a potem uśrednić wynik. Czas potrzebny na przejechanie 100 metrów zanotuj w sekundach.
- Zgromadzenie Danych: Przygotuj informacje o typie rozpylacza. Jeśli masz nowe, to pamiętaj, że wszystkie muszą być jednakowe. Z opakowania preparatu, którego używasz do oprysków, przeczytaj, jaką dawkę cieczy zaleca producent (w litrach na hektar). Masz już obliczoną wymaganą wydajność rozpylacza. Jeśli chcesz kupić nowy komplet rozpylaczy, pamiętaj, że w tabeli użyte są wartości oparte na czystej wodzie.
- Test Wydajności Rozpylacza i Regulacja Ciśnienia: Podczas testu użyj pojemnika kalibracyjnego. Przystaw go do wybranej losowo dyszy i przez minutę zbieraj płyn wylatujący z urządzenia. Jeśli ilość cieczy odbiega od właściwej - obliczonej wcześniej - to ciśnienie w opryskiwaczu polowym należy wyregulować. Pamiętaj: różnica między wydatkiem rzeczywistym a wyliczonym nie powinna przekroczyć ok. 10%.
Kalibracja Opryskiwacza Sadowniczego
Kalibrując opryskiwacz sadowniczy, obliczasz lub ustalasz właściwą dawkę cieczy, którą użyjesz. Przy obliczaniu bierzesz pod uwagę szerokość i wysokość drzew oraz rozstawienie rzędów. Kolejny krok to zmierzenie czasu przejazdu testowego traktora/opryskiwacza i właściwej prędkości. Na koniec, w tabeli wydatków rozpylaczy sprawdzasz, ile potrzeba litrów substancji na minutę.
Automatyzacja Kalibracji: Komputery Polowe
Kalibracja opryskiwacza z komputerem zdecydowanie ułatwia zadanie. Dlaczego? Bo elektroniczne urządzenia wykonuje za ciebie większość pracy. W dodatku jest precyzyjne. Komputer polowy czy automatyczne sterowanie opryskiwaczem marki TeeJet m.in. wspierają ten proces.
