Budowa i działanie opryskiwaczy ciągnikowych: Schematy i kluczowe elementy

Opryskiwacze są niezbędnym sprzętem znajdującym zastosowanie w rolnictwie, sadownictwie i ogrodnictwie. Maszyny te służą do wykonywania oprysków i nawożenia roślin, zapewniając równomierne dotarcie płynu roboczego do każdej rośliny. Uprawa roślin wymaga dbałości o każdy szczegół, dlatego w rolnictwie korzysta się dziś z wielu nowoczesnych maszyn, a opryskiwacz rolniczy jest jedną z nich.

Głównym zadaniem opryskiwacza jest rozpylenie strugi cieczy na krople o odpowiedniej średnicy i skierowanie ich do miejsca przeznaczenia, czyli na rośliny, krzewy czy drzewa. Chemiczna metoda ochrony roślin jest powszechnie uważana za jeden z najbardziej rozwiniętych sposobów zwalczania chorób, chwastów i szkodników. Metoda ta polega na zastosowaniu chemicznych środków ochronnych dla roślin, zwanych pestycydami, które najczęściej stosuje się w rolnictwie intensywnym. Opryskiwacz może także służyć do rozpylania środków grzybobójczych, płynnych nawozów, adiuwantów oraz środków służących do regulowania wzrostu roślin.

Rodzaje opryskiwaczy rolniczych

Na rynku dostępne jest wiele modeli opryskiwaczy, które możemy sklasyfikować pod kątem sposobu rozpylania cieczy, sposobu napędu oraz przeznaczenia. W zależności od miejsca zastosowania, opryskiwacze mogą być używane zarówno w rolnictwie, sadownictwie, jak i ogrodnictwie.

Opryskiwacze polowe

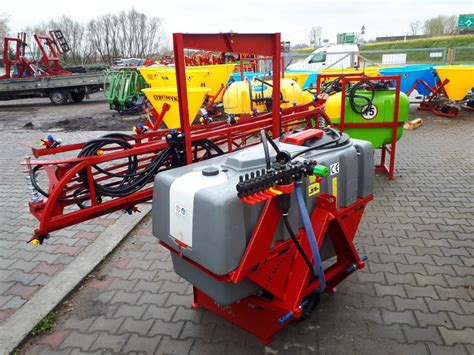

Opryskiwacze polowe są najczęściej stosowanym rodzajem opryskiwaczy. Służą do ochrony roślin i nawożenia upraw na polach. Wykorzystują sprężone powietrze lub ciśnienie robocze do wypychania pestycydu z dysz z odpowiednią prędkością. Składają się zazwyczaj z długiej belki polowej zawieszanej na ciągniku. Opryskiwacze polowe można dodatkowo podzielić na:

• Opryskiwacze zawieszane: Są to mniejsze jednostki, montowane na tylnym podnośniku ciągnika. Są idealne do mniejszych i średnich gospodarstw.
• Opryskiwacze przyczepiane: Posiadają własne podwozie i koła, są ciągnięte przez ciągnik. Charakteryzują się większą pojemnością zbiornika i szerszą belką roboczą, co czyni je odpowiednimi do dużych powierzchni uprawnych.

Opryskiwacze sadownicze

Urządzenia stosowane do oprysków krzewów i niskopiennych drzew to opryskiwacze sadownicze. W ich konstrukcji zazwyczaj nie ma belki polowej. Zamiast niej stosuje się przyssawkę (do oprysków na krzewach i niskich drzewach) lub lancę sadowniczą (do oprysków wyższych drzew). Często wyposażone są w wentylator, który wspomaga dystrybucję cieczy roboczej, zapewniając lepsze pokrycie roślin.

Opryskiwacze samojezdne

Są to modele, które stanowią jednocześnie pojazd i nie wymagają podłączenia do ciągnika. Ze względu na duże gabaryty oraz wysoką cenę, są to mniej popularne rozpylacze, choć oferują dużą wydajność i komfort pracy.

Budowa opryskiwacza ciągnikowego

Opryskiwacz rolniczy składa się z kilku kluczowych elementów, które współpracują ze sobą w celu optymalnego rozpylania środków ochrony roślin i nawozów. Zrozumienie budowy pozwala na lepsze dopasowanie maszyny do potrzeb oraz zapewnienie jej długiej żywotności.

Zbiornik

Zbiornik jest największym elementem budującym opryskiwacz, do którego wlewa się odpowiedni preparat. Pojemność zbiornika może być różna i zależy od rodzaju oraz przeznaczenia opryskiwacza. Ważne jest, aby jego kształt był obły, co ułatwia utrzymanie go w czystości. Na dnie zbiornika zazwyczaj znajduje się wgłębienie ułatwiające opróżnianie i płukanie.

Wybór materiału, z którego wykonany jest zbiornik, jest kluczowy, zwłaszcza przy kontakcie z agresywnymi substancjami chemicznymi, powszechnie stosowanymi w przemyśle i usługach (np. do odtłuszczania mechanizmów maszyn czy przygotowania elementów pod lakierowanie). W takich przypadkach zbiornik musi być wykonany z solidnego tworzywa, odpornego na działanie szkodliwych substancji.

Pompa do opryskiwacza

Pompa jest jednym z najważniejszych podzespołów opryskiwacza. W najczęściej stosowanych opryskiwaczach ciągnikowych stosuje się pompy przeponowe (membranowe), przeponowo-tłokowe oraz pompy tłokowe. Należy zwrócić uwagę na odpowiednie dobranie wydajności pompy do pojemności zbiornika i szerokości roboczej opryskiwacza. Im większy zbiornik i szersza belka robocza, tym większą wydajność powinna mieć pompa.

Powstająca podczas pracy pompy pulsacja ciśnienia może wpływać niekorzystnie na trwałość układu cieczowego i równomierność dawkowania cieczy. Aby temu zapobiec, stosuje się powietrznik lub inny system tłumienia pulsacji. Powietrznik to specjalna komora, połączona z kolektorem tłocznym i podzielona elastyczną membraną na dwie części. W jednej znajduje się ciecz użytkowa, a w drugiej powietrze pod odpowiednim ciśnieniem (od 1/3 do 2/3 ciśnienia roboczego). Zbyt wysokie ciśnienie w powietrzniku może uszkodzić membranę pompy, natomiast zbyt niskie nie zapewnia prawidłowego tłumienia pulsacji i zakłóca pracę manometru.

Mieszadło

W każdym zbiorniku opryskiwacza musi być zamontowane mieszadło, które zapobiega rozwarstwianiu się cieczy lub osadzaniu się jej na dnie zbiornika. Najczęściej stosowanymi mieszadłami są mieszadła hydrauliczne, które mogą mieć budowę rurową lub konstrukcję eżektorową. Zasilanie mieszadła nie może być zależne od ustawienia zaworu sterującego, dlatego najczęściej jest ono zasilane bezpośrednio z pompy. Zadaniem mieszadła jest również zmieszanie koncentratu nawozu.

Filtry

Filtry oczyszczają przepływającą przez pompę i zawór rozdzielczy ciecz roboczą z zanieczyszczeń mechanicznych. W przeciwnym razie zanieczyszczenia mogą zmniejszyć żywotność elementów układu cieczowego i zapychać dysze, uniemożliwiając poprawne opryskanie roślin.

Układ filtrujący zazwyczaj składa się z kilku następujących po sobie filtrów, gdzie każdy kolejny wyposażony jest w gęstszą siatkę w porównaniu do poprzedniego. Elementy filtrujące, takie jak filtry czy uszczelki, wymagają okresowej konserwacji i wymiany.

Zawór sterujący i manometr

Głównym zadaniem zaworu sterującego jest podtrzymanie stałego ciśnienia roboczego oraz zasilanie substancją roboczą poszczególnych części belki polowej, mieszadła i innych urządzeń. Precyzja działania tego urządzenia ma bardzo duży wpływ na dokładność dozowania cieczy.

Manometr służy do kontroli ciśnienia roboczego i na bieżąco sygnalizuje poprawność działania poszczególnych zespołów. Spadek ciśnienia podczas pracy może być spowodowany zapchaniem filtra tłocznego.

Belka polowa opryskiwacza

Belka polowa ma kluczowy wpływ na równomierność pokrycia cieczą opryskiwanej powierzchni. Materiał, z którego jest wykonywana, musi być odporny na odkształcenia, ale jednocześnie lekki. Belka często składa się z kilku zawiasowo połączonych ze sobą elementów, dzięki czemu można ją rozkładać do znaczących szerokości roboczych (nawet do 40 m), co umożliwia również poruszanie się opryskiwaczem po drogach publicznych.

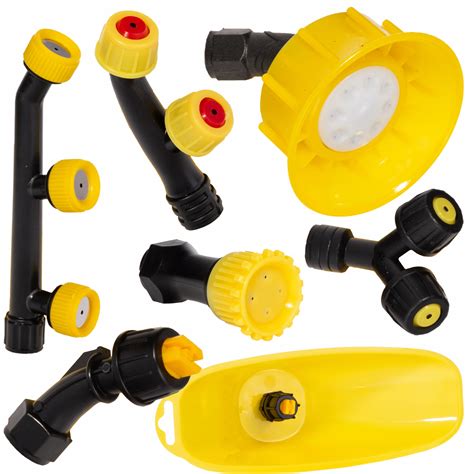

Dysze (rozpylacze) do opryskiwacza

Dysze, zwane także rozpylaczami, są elementem, przez który ciecz jest rozpylana na rośliny. W opryskiwaczach polowych najczęściej stosuje się rozpylacze ciśnieniowe, które rozbijają ciecz na drobne krople. Istnieje wiele rodzajów rozpylaczy, różniących się konstrukcją i parametrami:

• Rozpylacze szczelinowe: Tworzą płaskostrumieniowy strumień cieczy. Są najbardziej powszechne i ekonomiczne.
• Rozpylacze dwustrumieniowe: Tworzą dwa wachlarzowe strumienie cieczy pod kątem 60°, co pomaga w lepszym pokryciu roślin.
• Rozpylacze z wkładką wirową: Rozpylają ciecz pod ciśnieniem 1-2,5 MPa. Ciecz przepływa przez spiralne kanały wkładki wirowej, co powoduje zawirowanie strumienia i jego rozbicie na krople. Kąt rozwarcia stożka rozpylonej cieczy zależy od konstrukcji wkładki.
• Rozpylacze eżektorowe (napowietrzane): Przykładem są rozpylacze eżektorowe DB z napowietrzaną kroplą. Dzięki napowietrzeniu, kropla jest bardziej odporna na znoszenie przez wiatr (umożliwiają opryskiwanie przy wietrze do 8 m/s). Wykorzystują efekt Venturiego, zasysając powietrze w stosunku zbliżonym do 1:1. W specjalnej komorze następuje spadek ciśnienia cieczy, co niemal całkowicie eliminuje drobne krople. W wyniku mieszania cieczy i powietrza następuje napowietrzenie kropel przed ich formowaniem. Duże i ciężkie krople nie poddają się łatwo oddziaływaniu wiatru. Badania wykazały, że skuteczność rozpylaczy eżektorowych przeciwko chorobom grzybowym może być niższa w stosunku do drobnokroplistych rozpylaczy szczelinowych, dlatego zaleca się ich stosowanie w sytuacjach, gdy konieczne jest opryskiwanie pomimo wiatru. Pracują przy ciśnieniach od 3 do 8 barów.

Większość użytkowanych opryskiwaczy ma zamontowane oprawy z tzw. antykapaczami, które zapobiegają wykapywaniu cieczy po wyłączeniu zasilania.

Działanie opryskiwacza ciągnikowego

Podstawowe działanie opryskiwacza polega na tym, że pompa tłoczy płyn ze zbiornika do rozpylacza. Płyn, pod wpływem ciśnienia, przechodzi przez dyszę, gdzie jest rozbijany na drobne krople. W nowoczesnych opryskiwaczach polowych, dla zapewnienia równomiernego pokrycia cieczą, stosuje się zawór sterujący, który reguluje ciśnienie i natężenie przepływu, a także manometr do bieżącej kontroli ciśnienia roboczego.

Niektóre zaawansowane systemy opryskiwania wykorzystują zjawisko elektryczności statycznej do poprawy efektywności nanoszenia środków. W takich systemach, krople cieczy są elektryzowane, co powoduje ich przyciąganie do roślin i lepsze przyleganie, nawet do spodniej strony liści. Dyskusje na temat budowy i parametrów elektrostatycznego opryskiwacza wskazują na wykorzystanie wysokiego napięcia, rzędu kilkunastu tysięcy woltów (np. 12 kV), przy bardzo niskim natężeniu prądu (np. 0,8 mA). Do zasilania takich układów sugeruje się użycie przetwornic DC-DC lub trafopowielaczy z telewizorów kineskopowych, podkreślając, że do prawidłowego działania elektrostatyki wymagane jest napięcie stałe. Kwestie bezpieczeństwa związane z wysokim napięciem są kluczowe.

Konserwacja i eksploatacja

Elementy opryskiwacza wymagają okresowej konserwacji i wymiany, aby zapewnić jego długotrwałe i efektywne działanie. Należy dbać o regularne czyszczenie zbiornika, filtrów i dysz. Zestawy rozpylaczy, filtry czy uszczelki to części, które zużywają się i wymagają wymiany.

Stosowanie opryskiwaczy ma wiele zalet, takich jak szybkość i wydajność pracy, oszczędność środków chemicznych oraz możliwość stosowania w różnych sezonach. Aby opryskiwacz rolniczy mógł być wykorzystywany, musi spełniać określone warunki, w tym często wymaga posiadania ważnych badań technicznych.
