Rola Glikolu w Systemach Grzewczych i Solarnych
Właściciele domów jednorodzinnych coraz częściej szukają skutecznych rozwiązań, które zwiększają wydajność instalacji grzewczych i zapobiegają ich uszkodzeniom. Jednym z takich rozwiązań jest glikol - substancja, która może znacząco wpłynąć na bezpieczeństwo i trwałość systemów grzewczych. Glikol to ciecz o niskiej temperaturze krzepnięcia, wykorzystywana głównie jako płyn niezamarzający. Najczęściej spotykane są dwa rodzaje: glikol etylenowy i glikol propylenowy.
W instalacjach domowych stosuje się glikol, aby chronić je przed zamarzaniem podczas mrozów. W przypadku klasycznego systemu grzewczego opartego na wodzie, zamarznięcie medium w rurach może doprowadzić do ich rozsadzenia. To rozwiązanie znajduje zastosowanie również tam, gdzie instalacja przebiega przez nieogrzewane pomieszczenia, garaże lub piwnice.
Instalacje solarne narażone są na ekstremalne temperatury - zarówno wysokie latem, jak i niskie zimą. Z tego powodu glikol w instalacji solarnej to właściwie standard. Glikol obniża temperaturę krzepnięcia płynu w instalacji, co sprawia, że nawet przy dużym mrozie układ może pracować bez zakłóceń. Niezamarzający płyn cyrkuluje w systemie, chroniąc nie tylko rury, ale też pompy i wymienniki.
Wybór Odpowiedniego Glikolu
Wybór glikolu zależy od rodzaju instalacji i miejsca zastosowania. Warto pamiętać, że w przypadku solarów najczęściej używa się glikolu propylenowego, który jest bezpieczniejszy dla środowiska i zdrowia. Jeśli system ma kontakt z wodą użytkową, np. w układzie ciepłej wody, zaleca się właśnie glikol propylenowy, który jest nietoksyczny i bezpieczny.
Glikol etylenowy i propylenowy różnią się przede wszystkim toksycznością i ceną. Glikol etylenowy jest tańszy, ale wymaga większej ostrożności - w razie wycieku może być niebezpieczny. W praktyce glikol etylenowy znajduje zastosowanie głównie w systemach centralnego ogrzewania, które są szczelne i nie mają kontaktu z wodą pitną. Zawsze warto skonsultować się z instalatorem lub producentem systemu, aby dobrać odpowiedni rodzaj i stężenie glikolu.
Wymiana i Uzupełnianie Glikolu w Instalacjach Solarnych
Wymiana glikolu w instalacji solarnej to często konieczny zabieg konserwacyjny. W tym roku wielu użytkowników podejmuje decyzję o wymianie glikolu, nie mając ochoty prosić się fachowców.
Kiedy i Dlaczego Wymieniać Glikol?
Głównym powodem wymiany glikolu jest utrata właściwości krzepnięcia płynu. Zaleca się wymianę co 3-5 lat, często podając, że nie częściej niż co 5 lat. Utrata tych właściwości może prowadzić do poważnych uszkodzeń instalacji w niskich temperaturach. Na przykład, tej zimy przy -20°C, sprawdzając działanie pompy, odnotowano przepływ 3l/min, podczas gdy przy pełnym słońcu w czerwcu wynosił on 5l/min, co wskazuje na potencjalne problemy z płynem.
Innym powodem do wymiany glikolu mogą być planowane prace konserwacyjne lub modernizacyjne instalacji. Przykładem jest zmiana zbiornika CWU na nowy i przeniesienie grupy pompowej w inne miejsce, co wiąże się ze skróceniem rurek i ubytkiem glikolu. W takiej sytuacji warto przy okazji wymienić glikol, łącząc dwie czynności w jedną.
Po 12 latach nieprzerwanej pracy instalacji, przeprowadzenie kompleksowego serwisu z wymianą glikolu może znacząco poprawić wydajność układu, choć niekiedy, jak w jednym z przypadków, po wymianie glikolu układ działał "aż za wydajnie", na granicy przegrzewania w słoneczne dni.
Ocena Stanu Glikolu
Problemy z instalacją solarną, takie jak spadek ciśnienia, brak przekazywania ciepła do wymiennika (np. sterownik pokazuje 110°C na dachu, a na zasilaniu zasobnika 11°C), czy przegrzewanie się układu, mogą sugerować niedobór lub zużycie glikolu. Ciśnienie w okolicach 1 bara często wskazuje na problemy z poziomem glikolu. Dodatkowo, kolor glikolu - jego ściemnienie oraz obecność szlamu w zbiorniku, z którego był uzupełniany/zlewany - są wyraźnymi sygnałami utraty właściwości. Jeżeli glikol transportuje ciepło wystarczająco dobrze, jego wymiana nie jest konieczna, jednak wszelkie niepokojące objawy powinny skłonić do działania.
Proces Napełniania i Odpowietrzania Instalacji Solarnej
Samodzielne napełnianie i odpowietrzanie instalacji solarnej wymaga odpowiedniej wiedzy i sprzętu.
Przygotowanie i Płukanie
Po spuszczeniu starego glikolu, zazwyczaj nie ma potrzeby płukać instalacji wodą (lub wodą destylowaną), chyba że zmieniamy płyn na inny, który jest z nim niemieszalny. Jeżeli jednak podejmujemy się płukania, należy pamiętać, aby na koniec sprężarką wydmuchać resztę wody. W jednej z instalacji, po zlaaniu glikolu i płukaniu, a następnie wydmuchaniu reszty wody sprężarką, i zalaniu nowym glikolem, zasilanie od solarów stało się wyczuwalnie ciepłe po 4 godzinach, a różnica temperatur na kolektorach i w zasobniku wynosiła 8°C. W instalacji z trzema panelami płaskimi i około 10m przewodów do kotłowni może znajdować się około 12-15 litrów glikolu.

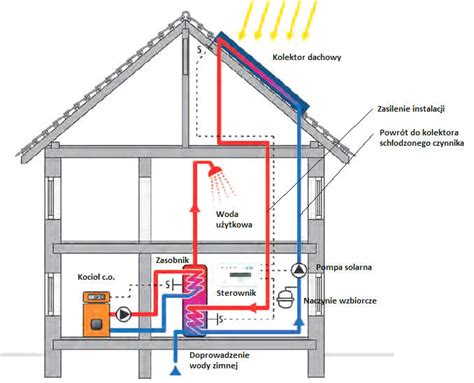

Zamknięty obieg solarnego systemu podgrzewania wody Jak napełnić glikolem
Wybór Sprzętu do Napełniania
Istnieje szeroki zakres sprzętu do napełniania instalacji, od profesjonalnych stacji napełniających za 2000 zł, po pompki takie jak Foton za 200 zł, które podobno "też dają radę". Pojawiają się pytania, czy musi to być profesjonalna stacja, czy można samodzielnie zbudować taką stację, lub czy np. pompa obiegowa o wzniosie 6m (72 W), która pozostała po modernizacji ogrzewania, będzie odpowiednia. W praktyce, nawet ręczną pompką Hewalexa można napełnić instalację. Jednakże, jak podkreślają specjaliści, "tą pompką co zamówiłeś to możesz sobie kwiatki podlać w ogródku. Pieniądze wyrzucone w błoto. Jeśli ma to działać to musi być sprzęt, inaczej się nie da." Najlepiej sprawdza się serwisowa stacja solarna z baniakiem i wydajną pompą. Mocna pompa wraz z odpowiednim pojemnikiem na glikol jest kluczowa dla skutecznego odpowietrzania i stabilnej pracy układu.
Napełnianie i Odpowietrzanie Krok po Kroku
Przed napełnieniem instalacji nowym płynem, należy sprawdzić ciśnienie powietrza w zbiorniku przeponowym - powinno ono wynosić około 60% instalacji. Wiele instalacji nie ma żadnego odpowietrznika i teoretycznie nie musi go mieć. Całe powietrze powinno zostać usunięte w procesie płukania, o ile czynność ta jest wykonana prawidłowo i za pomocą odpowiedniego sprzętu. Wypełnianie i płukanie wielu instalacji, zarówno z odpowietrznikami, jak i bez nich, pokazało, że obecność odpowietrznika nie zawsze odgrywa kluczową rolę, zwłaszcza, że kolektory często są umieszczane w trudno dostępnych miejscach. Użytkownicy podkreślają, że kluczowe jest odpowietrzenie układu oraz utrzymanie ciśnienia. Termin "zbijak" odnosi się do narzędzia lub metody odpowietrzania/dobijania ciśnienia, często w kontekście ręcznego odpowietrzania.
W przypadku, gdy grupa pompowa jest jednodrogowa, bez pompy elektrycznej nie da się skutecznie odpowietrzyć instalacji. Po pierwszym uzupełnianiu glikolu, weszło 6 litrów czynnika, a ciśnienie utrzymywało się na poziomie 2.2 bara. Pompa często automatycznie odcina się po nabiciu 2.4 bara z powodu zabezpieczeń. Ważne jest, aby pompa pracowała co najmniej 30 minut, a nie tylko do momentu nabicia ciśnienia. W przypadku braku odpowietrzników, użytkownicy próbują odpowietrzać system poprzez odkręcanie śrubki na pompie, jednak często wiąże się to z dużą utratą glikolu. Uzupełnienie glikolu w jednym z przypadków wynosiło około 12,5 litra, co wskazuje na znaczną objętość czynnika w instalacji.
Rozwiązywanie Problemów po Uzupełnieniu
Po uzupełnieniu glikolu, temperatura w zasobniku może podskoczyć jedynie nieznacznie (np. z 12°C do 25°C). To może wskazywać na niedostateczne odpowietrzenie. Jak wspomniano, należy użyć mocnej pompy, a cały proces płukania i napełniania musi być wykonany prawidłowo. Jeśli transport ciepła nie jest wystarczająco efektywny, konieczne jest dalsze odpowietrzanie lub inspekcja. Warto pamiętać, że nieszczelności, np. przy naczyniu wzbiorczym, mogą powodować spadek ciśnienia i wymagać naprawy.
Zarządzanie Nadwyżką Ciepła w Instalacji Solarnej
Problem nadwyżki ciepła w instalacji solarnej to powszechne zjawisko. Wcześniej, przy piecu węglowym, gdy temperatura wody na CWU osiągała 80°C, sterownik (np. Tech ST401N) załączał pompę CWU, nastąpił zrzut ciepła do pieca, a gdy temperatura spadła o 10 stopni, pompka CWU wyłączała się. Obecnie, przy pompie ciepła, można połączyć dodatkową rurką z pompką bufor i zbiornik CWU. Zaprogramowanie sterownika (np. Tech i3plus) pozwala na automatyczny zrzut ciepła do bufora, co efektywnie zarządza nadmierną produkcją ciepła.
Zastosowanie Glikolu w Opryskiwaczach Rolniczych
Zima jeszcze na dobre nie zaatakowała, więc jest czas, aby zadbać o opryskiwacz. Obecnie użytkowane opryskiwacze to często bardzo zaawansowane maszyny, o które trzeba należycie dbać, aby odwdzięczały się bezproblemową pracą.

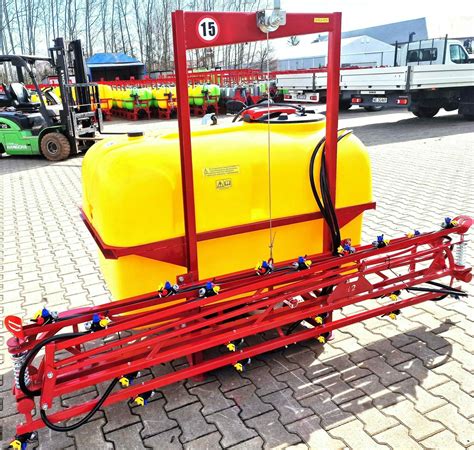

Przygotowanie Opryskiwacza do Zimowego Spoczynku
Aby nie obawiać się niskich temperatur, najmniej kosztownym rozwiązaniem będzie spuszczenie wody z całego układu, filtrów i z pompy. Nie mniej jednak w przypadku bardziej zaawansowanych konstrukcji, które wyposażone są np. w dwie pompy i bardzo rozbudowane układy cieczowe ze względu na duże szerokości robocze, nie jest to zbyt prosta sprawa i wymagająca przede wszystkim poświęcenia sporej ilości czasu.
Inną, znacznie mniej czasochłonną operacją przygotowania opryskiwacza do zimowego spoczynku jest napełnienie całego układu płynem niezamarzającym. Najczęściej stosowanym jest roztwór glikolu (w proporcji 1 do 1 z wodą), który pozwala na bezpieczne przechowywanie maszyny przez zimę, gdyż temperatura zamarzania takiej mieszaniny wynosi około -35°C. Napełnienie układu płynem niezamarzającym jest jednak zabiegiem, na który trzeba przeznaczyć minimum 150 zł, ponieważ tyle kosztuje 20-litrowy pojemnik z koncentratem glikolu, z którego uzyskamy 40 litrów cieczy roboczej. Tańszym sposobem może być zalanie układu cieczowego opryskiwacza zimowym płynem do spryskiwaczy, którego temperatura zamarzania oscyluje zwykle w przedziale od -20 do -25°C.
Bezpieczeństwo i Utylizacja
Należy jednakże pamiętać podczas opróżniania wiosną opryskiwacza z płynu niezamarzającego, aby nie wylewać go prosto na ziemię czy w pobliżu wód gruntowych, ponieważ może dojść do skażenia. Płyn powinno się zlać do pojemnika - można go będzie jeszcze wykorzystać w kolejnym sezonie lub ewentualnie oddać do utylizacji.
Konserwacja Elementów Elektronicznych
Ponadto, jeśli opryskiwacz jest wyposażony w sterowanie elektroniczne, warto zdemontować komputer i na okres zimy przechowywać go w ciepłym i suchym pomieszczeniu.
Przykład Zastosowania
W praktyce opryskiwacz polowy, np. marki Hardi, współpracuje z ciągnikiem rolniczym, takim jak Fiatagri. Ciągnik wykorzystuje swoją moc znamionową, często oscylującą w granicach 80-100 KM, do skutecznej współpracy z opryskiwaczem. Silnik typu Iveco o pojemności skokowej około 3.9 litra i 4 cylindrach, zapewnia odpowiednią wydajność i niezawodność podczas zabiegów ochronnych na polu. Mechaniczna skrzynia biegów 12/12 pozwala na precyzyjne dostosowanie prędkości do specyficznych wymagań pracy, co jest kluczowe podczas równomiernego rozprowadzania środków ochrony roślin.
