Żurawie samochodowe, często określane jako HDS (hydrauliczny dźwig samochodowy) lub żurawie przeładunkowe, stanowią kluczowe urządzenia w wielu sektorach przemysłu i budownictwa. Niezależnie od ich udźwigu czy przeznaczenia, a także żurawie przewoźne montowane na przyczepach, ich eksploatacja wymaga ścisłego przestrzegania przepisów i wysokich kwalifikacji operatorów. Poniższa artykuł przedstawia ogólne informacje dotyczące tych maszyn, ich bezpiecznej obsługi, systemów zabezpieczeń oraz wyzwań związanych z transportem, bazując na dostępnych danych z perspektywy europejskiej, w tym polskiej.
Definicja i Rodzaje Żurawi
Żurawie samochodowe to zaawansowane Urządzenia Transportu Bliskiego, które w toku eksploatacji stanowią potencjalne zagrożenie dla życia, zdrowia ludzkiego, mienia oraz środowiska. Zagrożenie to wynika z wyzwolenia energii potencjalnej lub kinetycznej podczas przemieszczania osób lub ładunków w ograniczonym zasięgu. Do tej kategorii zaliczamy wszystkie żurawie przenośne (potocznie HDS lub żurawie przeładunkowe), niezależnie od udźwigu i przeznaczenia, a także żurawie przewoźne montowane na przyczepach.
Wymogi Kwalifikacyjne dla Operatorów Żurawi
Obsługiwać żurawie może wyłącznie osoba pełnoletnia. Niezbędne jest posiadanie zaświadczenia kwalifikacyjnego wydanego przez jednostkę dozoru technicznego, potwierdzającego odpowiednie uprawnienia. Kandydat musi również posiadać właściwy stan zdrowia, potwierdzony zaświadczeniem wydanym przez lekarza medycyny pracy. Ponadto, do wykonywania pracy na konkretnym urządzeniu wymagane jest zezwolenie eksploatującego. Ważny jest także właściwy stan psycho-fizyczny operatora w danym dniu pracy.
Proces Egzaminacyjny
Egzamin na operatora żurawia składa się z części teoretycznej i praktycznej. W części teoretycznej kandydaci rozwiązują test jednokrotnego wyboru, który składa się z 15 pytań. Aby zaliczyć test, należy prawidłowo odpowiedzieć na co najmniej 11 pytań. Część praktyczna ma na celu sprawdzenie prawidłowej obsługi żurawia w rzeczywistych warunkach.
Dokumentacja i Dozór Techniczny
Podstawowym dokumentem dla każdego żurawia jest Dokumentacja Techniczno-Ruchowa (DTR), dostarczana do urządzenia przez producenta. Zawiera ona wszystkie dane oraz instrukcje dotyczące eksploatacji urządzenia.
Dozór Techniczny i Jego Jednostki
Dozorem Technicznym nazywamy wszelkie działania zmierzające do bezpiecznej eksploatacji urządzeń technicznych. Dozór techniczny w Polsce wykonują wyspecjalizowane jednostki, takie jak: Urząd Dozoru Technicznego (UDT), Transportowy Dozór Techniczny (TDT) oraz Wojskowy Dozór Techniczny (WDT). Te same jednostki wydają również zaświadczenia kwalifikacyjne operatorom.
Badanie Techniczne i Decyzje Dopuszczające
Badanie techniczne urządzenia to sprawdzenie jego stanu technicznego przez Inspektora dozoru technicznego. Po wykonaniu czynności kontrolnych inspektor sporządza protokół i wydaje decyzję stwierdzającą dopuszczenie lub zatrzymanie urządzenia z dalszej eksploatacji. Odpowiedzialnym za konserwację, obsługę urządzenia oraz za jego zgodną z przepisami eksploatację jest eksploatujący, czyli właściciel urządzenia.
Kluczowe Systemy Bezpieczeństwa w Żurawiach Samochodowych
Bezpieczna praca żurawia opiera się na szeregu zaawansowanych systemów zabezpieczających:

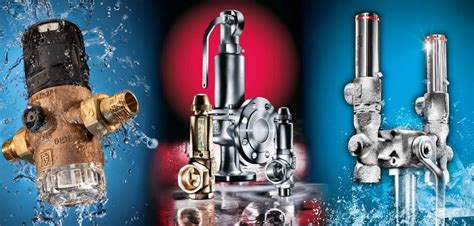

- Hydrauliczny zawór bezpieczeństwa: Jest to hydrauliczne urządzenie zabezpieczające przed skutkami pęknięcia przewodu hydraulicznego lub skutkami braku ciśnienia w układzie hydraulicznym. Stosowane są na wszystkich siłownikach podnoszenia i zmiany wysięgu (oprócz żurawi leśnych) oraz siłownikach podpór.
- Zawór przelewowy: To hydrauliczne urządzenie zabezpieczające przed nadmiernym wzrostem ciśnienia w układzie hydraulicznym, co mogłoby skutkować pęknięciem przewodu hydraulicznego lub uszkodzeniem siłownika. Elementem wytwarzającym ciśnienie w układzie jest pompa hydrauliczna.
- Zawór odciążający pompy: To hydrauliczne urządzenie zabezpieczające przed uszkodzeniem pompy hydraulicznej w skutek nadmiernego wzrostu ciśnienia.
- Rozdzielacz: Jest to zawór kierujący przepływem czynnika roboczego (oleju hydraulicznego) do poszczególnych obwodów żurawia.
- Zawór dławiący: To zawór ograniczający prędkość ruchu roboczego żurawia w kierunku w dół.
- Wyłącznik bezpieczeństwa (STOP): Jest to elektryczne zabezpieczenie koloru czerwonego na żółtym tle, zabezpieczające przed niebezpiecznym zdarzeniem. Znajduje się przy każdym stanowisku sterowniczym urządzenia i po zadziałaniu wyłącza wszystkie ruchy robocze urządzenia.
Stabilność i Zagrożenia
Stateczność żurawia podczas pracy jest kluczowym elementem bezpieczeństwa. Moment ustalający (Mu) musi być zawsze większy od momentu wywracającego (Mw), aby zapewnić stabilność konstrukcji. Na zachowanie stateczności żurawia mają wpływ wszystkie czynniki, które mogą doprowadzić do utraty tej stateczności. Wysięg żurawia jest definiowany jako odległość pozioma pomiędzy osią obrotu żurawia a punktem mocowania urządzenia chwytającego na wysięgniku.
Przykłady Żurawi Samochodowych i Wyzwania Transportowe
Wśród żurawi samojezdnych istnieją prawdziwe kolosy techniki. Przykładem jest dźwig samojezdny Liebherr LTM 11200-9.1, uznawany za jedną z największych maszyn dźwigowych na świecie. Jego możliwości techniczne są imponujące - może on przenieść np. 63-metrowe skrzydła największej na świecie turbiny powietrznej E-126. Ramię teleskopowe tego dźwigu, złożone z 8 części, waży 100 ton i jest tak samo długie jak sam pojazd. Musi być transportowane osobno do miejsca montażu, a następnie złożone i przygotowane do pracy. Wysięgnik żurawia jest napędzany sześcio-cylindrowym silnikiem o mocy 240 kW, a kolumna ośmio-cylindrowym silnikiem o mocy 50 kW.
Transport Nienormatywny i Kontrole Drogowe
Transport tak dużych maszyn wiąże się z rygorystycznymi przepisami dotyczącymi transportu nienormatywnego. Przykładem wyzwań jest sytuacja opisana przez Inspektorów Transportu Drogowego (ITD) w Polsce, kiedy to zestaw z wielkim żółtym żurawiem samochodowym został zatrzymany na autostradzie A1 w okolicy Torunia. Pojazd mierzył 24,5 metra długości i ważył aż 78,65 tony, z naciskami trzech osi ciągnika wynoszącymi 35,7 tony, a wysokość naczepy z żurawiem przekraczała cztery metry. Takie gabaryty wymagały posiadania zezwolenia kategorii V, które określa bezpieczną trasę i warunki przejazdu, a także wymaganego przepisami pojazdu pilotującego. Brak tych elementów jest poważnym naruszeniem przepisów transportowych, prowadzącym do wszczęcia postępowań o nałożenie wysokiej kary pieniężnej i skierowania pojazdu na parking strzeżony. Przepisy te mają na celu zapewnienie bezpieczeństwa na drogach, ponieważ ciężkie ładunki mogą stanowić poważne zagrożenie dla innych użytkowników ruchu.
