Opryskiwacze elektrostatyczne stanowią zaawansowane rozwiązanie w rolnictwie, pozwalające na efektywniejsze i bardziej ekonomiczne nanoszenie środków ochrony roślin. Technologia ta, wykorzystująca zjawisko elektryczności statycznej, minimalizuje straty oprysku i zwiększa jego skuteczność. Jednym z czołowych producentów takich urządzeń jest firma Zupan, oferująca nowoczesny model DT MAXI.
Zasada Działania Elektrostatycznego Opryskiwacza
Zjawisko elektryczności statycznej, znane już w starożytności, opiera się na jednorazowym przepływie ładunków przez bardzo krótką chwilę, co prowadzi do zmniejszenia lub zaniku ładunku. W przypadku opryskiwaczy elektrostatycznych, elektryzator nadaje kroplom cieczy ładunek elektryczny. Urządzenie pobiera moc, co oznacza, że prąd płynie, a w miarę neutralizacji ładunku przez krople, przepływ prądu również ma miejsce. Aby system elektrostatyczny działał poprawnie, konieczne jest zastosowanie napięcia stałego o znikomym natężeniu.
Parametry Elektryczne Układu
Do efektywnego działania opryskiwacza elektrostatycznego wymagane jest wysokie napięcie rzędu dziesiątek kilowoltów (kV). Informacje uzyskane od producenta wskazują na napięcie 12 000 V. Uzyskane parametry dla elektrostatyki to 12 kV oraz prąd 0.8 mA. Taki układ charakteryzuje się napięciem stałym i minimalnym natężeniem prądu, co jest typowe dla technologii elektrostatycznej.
Generowanie Wysokiego Napięcia w Opryskiwaczach
Zasilanie elektrostatyki w opryskiwaczu odbywa się zazwyczaj z instalacji ciągnika. Stwierdzono, że instalacja ciągnika o napięciu 12 V i poborze prądu 20 A jest w stanie sprostać takiemu obciążeniu.
Metody Konwersji Napięcia
Aby uzyskać wymagane wysokie napięcie stałe, można zastosować przetwornice DC-DC. Przykładowo, przetwornica zasilana napięciem 24 VAC może osiągać nawet 40 kVDC, co sugeruje, że z zasilania 12 VDC możliwe jest uzyskanie napięcia nieco ponad 10 kV.
Wykorzystanie Trafopowielaczy z Telewizorów
Alternatywną metodą jest wykorzystanie komponentów, takich jak trafopowielacze (FBT) pochodzące z telewizorów kineskopowych. Trafopowielacze te zawierają uzwojenie wysokiego napięcia i wbudowany prostownik, co pozwala na uzyskanie napięcia stałego. Do ich zasilania potrzebny jest odpowiedni sterownik, który dowija się na odsłoniętej części rdzenia gotowego trafopowielacza.
Warto zwrócić uwagę, że przetwornice z monitorów mogą być mniej odpowiednie, ze względu na wyższe napięcie zasilania (ponad 200 V) i specyficzne sterowanie sygnałem synchronizacji poziomej. Ich wyizolowanie z płyty głównej również jest problematyczne.
Układy ZVS i Flyback
Istnieją różne topologie przetwornic, które mogą być użyte do generowania wysokiego napięcia. Przykładem jest rezonansowa przetwornica push-pull z przełączaniem w punkcie zerowym. Popularne "flyback driver" odnosi się do sterowników trafopowielaczy, a niekoniecznie do samej topologii przetwornicy flyback. Generator w układzie flyback ma tę zaletę, że w razie zwarcia lub przebicia, ryzyko powstania potężnego łuku i przepływu dużych prądów jest mniejsze, co zwiększa bezpieczeństwo. Pozwala także na regulację napięcia, choć może być problematyczny w kwestii stabilności.
Eksperymenty wykazały, że niektóre układy generujące wysokie napięcie z użyciem trafopowielaczy są wysoce efektywne. Możliwe jest osiągnięcie ponad 300 W poboru mocy przy utrzymywaniu łuku elektrycznego, a komponenty pozostają jedynie lekko ciepłe, co świadczy o niskich stratach.
Kwestie Bezpieczeństwa i Konstrukcji
Praca z wysokim napięciem rzędu dziesiątek kV wiąże się z poważnymi kwestiami bezpieczeństwa. Wydajność prądowa układów generujących wysokie napięcie może być imponująca, co stwarza ryzyko. Odizolowanie elementów pod wysokim napięciem jest kluczowe. W warunkach domowych napięcie takie może przebić niemal 2 cm powietrza, a po lekko zabrudzonej powierzchni nawet kilkanaście centymetrów.
Dlatego ważne jest stosowanie odpowiednich materiałów izolacyjnych i zachowanie bezpiecznych odległości. Przewody od świec zapłonowych samochodowych mogą być niewystarczające. Można rozważyć alternatywne rozwiązania, takie jak doprowadzanie cieczy do powierzchni będącej pod wysokim napięciem, co powodowałoby jej rozpylanie.

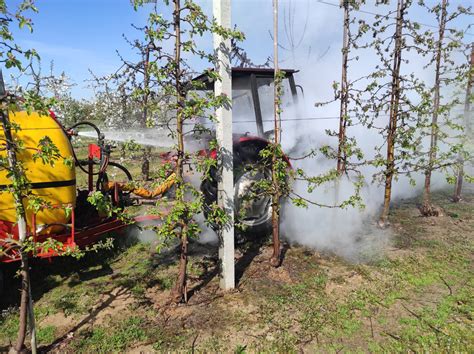

Opryskiwacze Elektrostatyczne Zupan DT MAXI
Firma Zupan jest producentem opryskiwaczy elektrostatycznych, a model DT MAXI jest uważany za jeden z najnowocześniejszych opryskiwaczy sadowniczych w Europie. Wyróżnia się nadzwyczajną skutecznością na poziomie 95% JKI, co klasyfikuje go jako urządzenie redukujące straty środków ochrony roślin. Dzięki temu, straty oprysku mogą być ograniczone do zaledwie 5%.
Innowacyjne Rozwiązania Technologiczne
Skuteczność opryskiwacza Zupan DT MAXI wynika z zastosowania innowacyjnych rozwiązań, takich jak:
- Skuteczna bezkontaktowa elektrostatyka: Ładunek elektryczny o mocy 12000 V jest nadawany cieczy po jej wytryśnięciu z dysz.
- Zmienne deflektory powietrzne: Pozwalają na niwelowanie problemów związanych z wietrzną aurą poprzez hydrauliczne zamykanie i otwieranie strumienia powietrza w zależności od kierunku wiatru.
Modele i Zastosowanie
W opryskiwaczu DT MAXI zastosowano dwie przystawki:
- Przystawka kolumnowa (DT MAXI-O): Przeznaczona do pracy w rozstawie drzew od 2,0 do 4,5 m oraz o wysokości do 3,50 m.
- Przystawka okrągła (DT MAXI-H): Do stosowania w rozstawie drzew od 2,0 do 8,0 m oraz o wysokości nawet do 8,0 m.
Obydwie przystawki wyposażone są w dwa wentylatory o średnicy 700 mm każdy, umieszczone jeden za drugim w jednej osi i pracujące przeciwbieżnie. Powietrze zasysane jest z przedniej części przystawki (odwrócony ciąg powietrza). Te rozwiązania pozwalają na uzyskanie dużej wydajności powietrza, co jest szczególnie przydatne w sadach tradycyjnych z szerokimi międzyrzędziami.
Model DT MAXI jest przeznaczony zarówno do profesjonalnego użytku w sadach karłowatych z niższymi drzewami, jak i w sadach tradycyjnych z mocno rozbudowaną koroną drzew.
Wyposażenie Standardowe i Opcjonalne
Opryskiwacz serii DT, jako flagowy model Zupan, charakteryzuje się bardzo bogatym wyposażeniem seryjnym, co czyni go konkurencyjnym na rynku. Dodatkowo, może być wyposażony jednocześnie w bezkontaktową elektrostatykę oraz nastawne deflektory.
Standardowe i opcjonalne elementy wyposażenia mogą obejmować:
- Zawór zwrotny do pobierania wody ze stałego zbiornika wodnego.
- Dodatkowe pary elektrozaworów (np. do wewnętrznego przepłukiwania).
