Jak prawidłowo ustawić ciśnienie w opryskiwaczu? Kompleksowy poradnik

Prawidłowe ustawienie ciśnienia w opryskiwaczu jest jedną z najistotniejszych operacji, którą należy przeprowadzać przed początkiem sezonu wegetacyjnego oraz w trakcie użytkowania. Odpowiednie ciśnienie, dopasowane do rodzaju rozpylacza, prędkości jazdy i wykonywanego zabiegu, pozwala na niezwykle precyzyjne rozprowadzanie środków ochrony roślin. Zbyt niskie ciśnienie powoduje nierównomierne pokrycie roślin, natomiast zbyt wysokie może prowadzić do znoszenia cieczy, strat środka i ryzyka uszkodzenia upraw. Ten poradnik krok po kroku wyjaśnia, jak właściwie ustawić ciśnienie w opryskiwaczu, aby zapewnić efektywną ochronę roślin i optymalne plony.

Dlaczego prawidłowe ciśnienie w opryskiwaczu jest kluczowe?

Ciśnienie robocze w opryskiwaczu bezpośrednio wpływa na kilka kluczowych aspektów skuteczności i bezpieczeństwa zabiegu:

• Wielkość kropli: Ciśnienie decyduje o rozdrobnieniu cieczy na krople.
• Równomierność oprysku: Stabilne i prawidłowe ciśnienie zapewnia jednolite pokrycie roślin.
• Skuteczność ochrony roślin: Optymalna wielkość kropli i pokrycie zwiększają efektywność działania środków.
• Zużycie środków chemicznych: Precyzyjne dozowanie zapobiega stratom i przedawkowaniu.
• Bezpieczeństwo zabiegu: Kontrola ciśnienia minimalizuje znoszenie cieczy przez wiatr.

Nawet idealnie dobrane rozpylacze nie spełnią swojej roli, jeśli pracują poza zalecanym zakresem ciśnienia. Pamiętaj, że ciśnienie na manometrze nie zawsze równa się rzeczywistemu ciśnieniu na rozpylaczu, szczególnie jeśli układ jest zużyty lub źle skalibrowany.

Co to jest ciśnienie robocze w opryskiwaczu?

Ciśnienie robocze to wartość (w barach), z jaką ciecz robocza przepływa przez układ opryskiwacza i rozpylacz. Jest ono decydujące dla:

• wydatku cieczy (l/ha),
• charakterystyki strumienia,
• rozdrobnienia kropli.

Skutki nieprawidłowego ustawienia ciśnienia

Niewłaściwe ciśnienie może prowadzić do poważnych konsekwencji:

Zbyt niskie ciśnienie:

• Duże krople, które słabo pokrywają rośliny.
• Mniejsza skuteczność zabiegu, ryzyko słabej ochrony upraw.

Zbyt wysokie ciśnienie:

• Bardzo drobne krople, podatne na znoszenie cieczy przez wiatr (tzw. dryft).
• Straty środka ochrony roślin.
• Możliwość uszkodzenia roślin.
• Szybsze zużycie rozpylaczy.

Kalibracja opryskiwacza - podstawa precyzyjnego oprysku

Kalibracja opryskiwacza to odpowiednie ustawianie tego urządzenia, zgodne z przepisami prawa, a konkretnie - dyrektywą 2009/128/WE. Jest to jedna z najistotniejszych operacji, jaką należy przeprowadzać przed początkiem sezonu wegetacyjnego. Co więcej, zgodnie z literą prawa jest ona po prostu konieczna.

Wymagane jest przeprowadzanie tej czynności m.in. przed każdym sezonem wegetacyjnym, po dłuższym postoju opryskiwacza polowego, a także po modyfikacji parametrów pracy sprzętu. Należy wykonywać również okresową kalibrację, co 3 lata - przeprowadza ją doświadczony diagnosta za pomocą specjalistycznego sprzętu.

Kalibracja przynosi jednak sporo korzyści również samym rolnikom. Dzięki niej rozpylacze mogą równomiernie rozprowadzać środki ochrony roślin i są lepiej przygotowane do pracy. Sprawia ona również, że zabieg ochrony poszczególnych gatunków jest bardziej efektywny. Sprawny opryskiwacz pozwala łatwiej uzyskać lepsze plony oraz dozować odpowiednią ilość środka ochrony roślin.

Główne cele kalibracji:

• Uzyskanie równomiernej pracy rozpylaczy.
• Osiągnięcie pożądanej wielkości kropel.
• Zapewnienie odpowiedniej dawki cieczy roboczej na 1 ha.

Jak skalibrować opryskiwacz krok po kroku?

Oto jak należy skalibrować opryskiwacz, aby poprawnie ustawić ciśnienie:

Krok 1: Przygotowanie i wstępna kontrola

1. Sprawdź i zamontuj rozpylacze: Upewnij się, że rozpylacze są czyste, sprawne i jednakowe. Najlepiej użyć nowych rozpylaczy, aby mieć pewność, że cała operacja zakończy się sukcesem. Zużyty rozpylacz fałszuje cały proces, nawet przy poprawnym ciśnieniu.
2. Napełnij zbiornik i włącz opryskiwacz: Wlej wodę minimum do połowy zbiornika opryskiwacza. Następnie podłącz go do ciągnika i włącz, aby przekonać się, czy sprzęt działa w odpowiedni sposób i czy nie powstają wycieki. Włącz mieszadło, a rozwadniacz powinien być wyłączony.
3. Skontroluj manometr: Manometr musi działać płynnie, wracać do zera i pokazywać stabilne wartości. Jeśli masz wątpliwości, sprawdź dostępność nowych manometrów.
4. Wyczyść filtry: Zabrudzone filtry powodują spadki ciśnienia, nierówną pracę rozpylaczy i fałszywe wskazania manometru. Upewnij się, że wszystkie filtry (sekcyjne, liniowe, główne) są czyste.

Krok 2: Ustalenie parametrów pracy

5. Ustal odpowiednią dawkę cieczy roboczej: Na początku ustal dawkę, jaką chcesz aplikować na 1 ha. Sprawdź zalecenia producenta danego środka ochrony roślin w tym zakresie.
6. Sprawdź rozstaw rozpylaczy na belce polowej: W większości przypadków rozstaw rozpylaczy wynosi 0,5 m.
7. Ustal rzeczywistą szybkość jazdy ciągnika / opryskiwacza: Wyznacz odcinek pomiarowy o długości 100 m (możesz ustawić w odpowiednich miejscach paliki). Następnie zmierz czas przejazdu traktora przez tę trasę. Jeśli dysponujesz prędkościomierzem, cały proces przebiegnie bardzo szybko. Pamiętaj, aby załączyć bieg, na którym planujesz przeprowadzać oprysk. Całość sprawdź w warunkach zbliżonych do polowych, a nie na łące czy asfalcie - wówczas pomiary nie będą miarodajne. Podczas wykonywania tej czynności prędkość obrotowa silnika powinna być taka sama jak podczas oprysku. Oblicz prędkość jazdy na bazie pomiaru czasu:

   Prędkość jazdy (km/h) = (długość odcinka pomiarowego w metrach / czas przejazdu w sekundach) x 3,6



Krok 3: Obliczenia i dobór rozpylaczy

8. Oblicz wydatek rozpylacza: Jeśli chcesz prawidłowo skalibrować opryskiwacz, oblicz wydatek rozpylacza według następującego wzoru:

   Wydatek rozpylacza (l/min) = [dawka cieczy roboczej (l/ha) x rozstaw rozpylaczy (m) x prędkość przejazdu (km/h)] / (liczba rozpylaczy x 600)

9. Wybierz rozpylacz i ciśnienie: Do każdego rozpylacza powinna być dołączona tabela wydatków cieczy, gdzie dla danego ciśnienia podana jest nominalna wydajność. Na podstawie powyższych obliczeń można wybrać odpowiedni rozpylacz oraz samo ciśnienie, które zapewni wymagany wydatek. Pamiętaj, że wartości w tabeli producenta oparte są na czystej wodzie.

Krok 4: Test rzeczywistego natężenia wypływu i korekta ciśnienia

10. Przetestuj rzeczywiste natężenie wypływu z rozpylaczy: Załóż komplet rozpylaczy i uruchom je wraz ze wszystkimi sekcjami układu cieczowego. Ustaw odpowiednio dobrane ciśnienie robocze (nominalne ciśnienie). Następnie zmierz natężenie wypływu wody z konkretnych rozpylaczy do naczyń miarowych w ściśle określonym czasie (najczęściej przez 1 minutę). Wykonaj test dla losowo wybranych dysz.
11. Skoryguj ciśnienie: Porównaj zmierzone natężenie wypływu z obliczonym wydatkiem. Odchylenie średniego wydatku z rozpylaczy nie powinno przekraczać +/- 5% od tego, który został ustalony w procesie kalibracji. Jeżeli odchylenie jest większe, konieczne jest skorygowanie ciśnienia. W sytuacji, gdy wydatek rzeczywisty jest zbyt wysoki, należy ciśnienie zmniejszyć, natomiast gdy jest on zbyt niski, trzeba je zwiększyć. Wartość skorygowanego ciśnienia można wyliczyć na podstawie następującego wzoru:

    P2 = P1 x (Q2/Q1)²

    gdzie:
    • P2 - ciśnienie skorygowane (bar)
    • P1 - ciśnienie ustalone (bar)
    • Q1 - wydatek ustalony (l/min)
    • Q2 - wydatek wyliczony (l/min)

Po wykonaniu wszystkich tych kroków, jeśli wiesz już, jaki jest wydatek cieczy w przypadku jednego rozpylacza, możesz wyliczyć ilość cieczy roboczej, koniecznej do opryskania 1 hektara.

Ciśnienie w pompie opryskiwacza i powietrznik

Pompa do opryskiwacza to jeden z najważniejszych komponentów tego urządzenia. Dzięki niej możliwe jest pobieranie cieczy ze zbiornika, skąd ta trafia następnie do dyszy. Tworzy ona ciśnienie, które ją wypycha.

Czym jest i do czego służy powietrznik?

W nowoczesnych opryskiwaczach polowych wykorzystuje się pompy membranowe (przeponowe). Kiedy one pracują, dochodzi do pulsacji ciśnienia, co może negatywnie oddziaływać na równomierność dawek cieczy oraz wytrzymałość układu cieczowego. Aby tak się nie działo, w urządzeniu zamontowany jest powietrznik bądź inny system tłumienia pulsacji. Sam powietrznik to komora, która połączona jest z kolektorem tłocznym i która za pomocą elastycznej membrany podzielona jest na dwie osobne sekcje.

Jakie ma być ciśnienie powietrza w pompie opryskiwacza (w powietrzniku)?

Ciśnienie powietrza w powietrzniku pompy opryskiwacza powinno utrzymywać się na poziomie od 1/3 do 2/3 ciśnienia roboczego. Najlepiej, jeśli wynosi ono 2-3 bary. Zdarza się również, że na pompach widnieją informacje fabryczne odnośnie wartości ciśnienia powietrza w powietrzniku - warto je sprawdzić i nimi posiłkować się przy ustawianiu ciśnienia. Po każdej modyfikacji parametrów rozpylacza (np. po wymianie standardowych na eżektorowe), należy koniecznie osobno dostosowywać ciśnienie powietrza w powietrzniku.

Skutki niewłaściwego ciśnienia powietrza w powietrzniku

Jeśli ciśnienie w powietrzniku będzie niewłaściwie ustawione, opryskiwacz nie będzie działał prawidłowo i spowoduje powstawanie nierównomiernego, pulsacyjnego strumienia. Może również zakłócić pracę manometru. Zbyt wysokie ciśnienie może z kolei przyczynić się do uszkodzenia membrany.

Jak sprawdzić stan membrany w powietrzniku?

W momencie sprawdzania ciśnienia w powietrzniku warto też dowiedzieć się przy okazji, jaki jest stan membrany. Jak to zrobić? Najlepiej w tym przypadku dopompować powietrze, a następnie sukcesywnie je upuszczać - wystarczy w tym celu wcisnąć iglicę. Jeżeli przez zaworek wylatuje samo powietrze, oznacza to, że nie doszło do destrukcji membrany. Jeżeli zauważysz z kolei mieszaninę powietrza z wodą, to znak, że trzeba ją wymienić. Pamiętaj, że najlepiej sprawdzić stan tego elementu przed nadejściem zimy. To ważne, ponieważ zamarzająca woda w powietrzniku może doprowadzić do rozsadzenia jego korpusu.

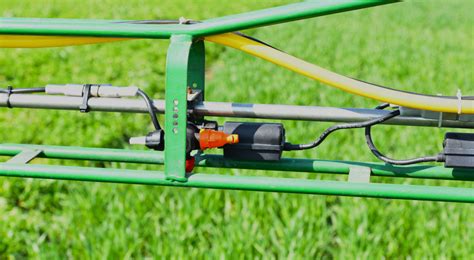

Ciśnienie a typ rozpylacza i rodzaj zabiegu

Prawidłowe ciśnienie w opryskiwaczu to takie, które jest dopasowane do rodzaju rozpylacza, prędkości jazdy i wykonywanego zabiegu. Nawet idealnie dobrane rozpylacze nie spełnią swojej roli, jeśli pracują poza zalecanym zakresem ciśnienia.

Jakie ciśnienie ustawić? (najczęstsze zakresy)

Poniżej orientacyjne zakresy ciśnienia dla różnych typów rozpylaczy. Zawsze sprawdzaj zalecenia producenta rozpylacza:

Ciśnienie a wielkość kropli - co musisz wiedzieć?

• Im wyższe ciśnienie, tym:
  • mniejsze krople,
  • lepsze pokrycie powierzchni rośliny,
  • większe ryzyko znoszenia cieczy.
• Im niższe ciśnienie, tym:
  • większe krople,
  • mniejsze ryzyko znoszenia cieczy,
  • słabsze pokrycie liścia.

Dlatego do zabiegów herbicydowych często stosuje się niższe ciśnienie, a do fungicydowych - umiarkowane, aby uzyskać lepsze pokrycie.

Ciśnienie a rodzaj zabiegu - praktyczne wskazówki

• Herbicydy: wymagają większych kropli, niższe ciśnienie robocze, co ogranicza znoszenie.
• Fungicydy: umiarkowane ciśnienie, by uzyskać lepsze pokrycie liścia.
• Insektycydy: należy znaleźć równowagę między pokryciem a znoszeniem, zapewniając stabilną pracę rozpylaczy.

Regulacja rozdzielacza stałociśnieniowego

Opryskiwacze rolnicze są wyposażone w zawór sterująco-rozdzielczy (potocznie nazywany rozdzielaczem stałociśnieniowym), odpowiadający za regulację ciśnienia i rozdział cieczy do sekcji opryskowych i innych odbiorników, np. rozwadniacza, urządzeń płuczących. Rozdzielacz stałociśnieniowy umożliwia utrzymanie nastawionego wcześniej ciśnienia na stałym poziomie niezależnie od liczby wyłączanych sekcji. Dokładność działania tego zaworu ma decydujący wpływ na precyzję dawkowania cieczy opryskowej.

Najczęstsze błędy podczas regulacji rozdzielacza

Głównymi błędami podczas nastaw rozdzielacza są:

• Regulacja wszystkich sekcji jednocześnie.
• Regulacja sekcji pracujących, a nie (jak powinno być prawidłowo) - tych zamkniętych.

Jak ustawić ciśnienie w opryskiwaczu z rozdzielaczem stałociśnieniowym?

Oto prawidłowy sposób regulacji:

1. Napełnij opryskiwacz wodą i podłącz do ciągnika.
2. Włącz opryskiwanie na wszystkich sekcjach. Mieszadło powinno pracować, rozwadniacz powinien być wyłączony.
3. Nastaw obroty silnika i ciśnienie robocze takie, jakie mają być podczas zabiegu opryskiwania.
4. Zamknij pierwszą sekcję i obserwuj manometr.
5. Jeżeli ciśnienie się zmieniło, należy je doprowadzić do wartości poprzedniej, obracając małym pokrętłem zaworu kompensacyjnego na tej sekcji, którą właśnie wyłączyłeś. Obracając niewielkimi ruchami w lewo zmniejszamy, w prawo - zwiększamy ciśnienie.
6. Po wyregulowaniu kilkakrotnie włącz i wyłącz daną sekcję i sprawdź, czy pomimo manipulowania zaworem sekcyjnym (dźwigienką) ciśnienie pozostaje na niezmienionym poziomie.
7. Gdy wyregulujesz pierwszą sekcję, przeprowadź regulacje na kolejnych w ten sam sposób. Robi się to pojedynczo, regulując pokrętłami tych sekcji, które zamykasz.

Najczęstsze błędy i praktyczne wskazówki

Jak ciśnienie wpływa na wydatek cieczy (l/ha)?

Zmiana ciśnienia nie działa liniowo. Przykładowo, zwiększenie ciśnienia z 2 do 4 bar nie podwaja wydatku, lecz zwiększa go o około 40%. Dlatego regulowanie dawki wyłącznie ciśnieniem to błąd - lepiej dobrać:

• odpowiedni rozpylacz,
• właściwą prędkość,
• stabilne ciśnienie.

Najczęstsze błędy popełniane przez rolników:

• Ustawianie ciśnienia „na oko”.
• Praca poza zalecanym zakresem ciśnienia dla danego rozpylacza.
• Brak kontroli i konserwacji manometru.
• Ignorowanie zużycia rozpylaczy.
• Regulacja dawki cieczy wyłącznie ciśnieniem.
• Brak regularnej kalibracji.

Lista pozycji do sprawdzenia - poprawne ustawienie ciśnienia:

• ✔ Sprawny manometr.
• ✔ Czyste filtry.
• ✔ Odpowiedni typ rozpylacza.
• ✔ Znana rzeczywista prędkość robocza.
• ✔ Wykonana kalibracja opryskiwacza.
• ✔ Ciśnienie zgodne z zaleceniami producenta rozpylacza i rodzaju zabiegu.

Najczęstsze pytania (FAQ)

Jakie jest najlepsze ciśnienie do oprysku?
Nie ma jednej uniwersalnej wartości - najlepsze ciśnienie zależy od typu rozpylacza, prędkości jazdy, rodzaju zabiegu oraz warunków panujących na polu.

Czy wyższe ciśnienie zawsze daje lepszy oprysk?
Nie. Zbyt wysokie ciśnienie zwiększa ryzyko znoszenia cieczy przez wiatr i prowadzi do strat środka, a także może uszkodzić rośliny.

Czy można regulować dawkę tylko ciśnieniem?
Nie zaleca się. Regulowanie dawki wyłącznie ciśnieniem prowadzi do niestabilnej aplikacji i nieoptymalnej wielkości kropli.

Jak często sprawdzać ciśnienie?
Ciśnienie należy sprawdzać przed każdym sezonem wegetacyjnym, po każdej modyfikacji parametrów pracy sprzętu, a także regularnie w trakcie intensywnej pracy.

Podsumowanie - rekomendacja praktyczna

Prawidłowe ciśnienie w opryskiwaczu to efekt dobrze dobranych rozpylaczy, sprawnego manometru, czystych filtrów i przede wszystkim wykonanej kalibracji, a nie przypadkowej regulacji „na oko”. Złe ustawienie ciśnienia w opryskiwaczu może prowadzić do strat finansowych wynikających z nieskutecznych zabiegów, uszkodzenia upraw i nadmiernego zużycia środków ochrony roślin. Współczesne opryskiwacze coraz częściej są wyposażone w zawory stałociśnieniowe oraz komputery polowe, które pozwalają utrzymać równomierne ciśnienie niezależnie od liczby pracujących sekcji i automatycznie dawkują ciecz roboczą. To ważne, ponieważ zapobiega miejscowemu przedawkowaniu środków ochrony roślin (ŚOR) i ogranicza znoszenie cieczy poza chronioną plantację. Jednak nawet ta zaawansowana technologia nie spełnia swojej roli, jeśli nie jest uzupełniona konserwacją i regularną kalibracją opryskiwacza. Prawidłowa regulacja opryskiwacza nie tylko poprawia skuteczność zabiegów ochronnych, ale również pozwala oszczędzać środki ochrony roślin i dbać o środowisko, co ostatecznie decyduje o wielkości i jakości zebranych plonów oraz o opłacalności produkcji.
