Instrukcja Obsługi i Konserwacji Opryskiwacza Marolex

Przed przystąpieniem do użytkowania opryskiwacza Marolex, niezbędne jest dokładne zapoznanie się z niniejszą instrukcją obsługi, aby zapewnić bezpieczną i efektywną pracę urządzenia. Należy zawsze pamiętać o sprawdzeniu działania zaworu bezpieczeństwa i szczelności opryskiwacza przed każdym użyciem.

Elementy Opryskiwacza Marolex

Standardowy zestaw opryskiwacza Marolex zawiera szereg komponentów, które umożliwiają jego wszechstronne zastosowanie:

• A. Lanca 50 cm
• B. Lanca modułowa z dyszą płaskostrumieniową MF4,45 mm
• C. Zintegrowana rączka z zaworem dozującym do oprysku
• D. Kompletny zbiornik z wzmocnionym wężem sprężynowym i rączką lancy z zaworem kulowym do bielenia, impregnacji lub malowania
• E. Mieszadło cieczy
• F. Pompa zewnętrzna
• G. Instrukcja obsługi z kartą gwarancyjną, dodatkowa dysza płaskostrumieniowa MF5,30 mm, regulowana okrągła dysza obrotowa MR1,5 mm, uszczelki, filtr i smar silikonowy

Przygotowanie Opryskiwacza do Pracy

Kontrola Funkcjonalności i Szczelności

Przed każdym użyciem opryskiwacza należy sprawdzić działanie zaworu bezpieczeństwa i szczelność urządzenia. W tym celu:

1. Przykręć lancę lub lancę z przedłużeniem do zaworu (Rys. 4B lub Rys. 6b).
2. Wyjmij mieszadło cieczy (Rys. 1E) ze zbiornika i nałóż je na pompę (Rys. 5F).
3. Za pomocą lejka (Rys. 3D) wlej czystą wodę do zbiornika, nie przekraczając poziomu wskazanego na podziałce (Rys. 3C).
4. Włóż pompę z mieszadłem (Rys. 5A) do zbiornika i dokręć nakrętkę pompy (Rys. 5E).
5. Napompuj opryskiwacz za pomocą tłoczyska (Rys. 5C).
6. Po napompowaniu sprawdź, czy zawór bezpieczeństwa działa prawidłowo. Podniesienie uchwytu zaworu bezpieczeństwa do góry (Rys. 3A) powinno spowodować płynne uniesienie zaworu i słyszalny, wyraźny dźwięk uwalnianego sprężonego powietrza.
7. Jeśli nie stwierdzono żadnych nieprawidłowości, zwolnij pozostałe ciśnienie ze zbiornika za pomocą zaworu bezpieczeństwa, aż do momentu, gdy dźwięk wypuszczanego powietrza przestanie być słyszalny. Oznacza to brak ciśnienia w zbiorniku i umożliwia bezpieczne odkręcenie nakrętki pompy.

Zestaw do Bielenia Wapnem i Malowania Farbami Emulsyjnymi

Do prac z wapnem lub farbami emulsyjnymi należy użyć specjalnego zestawu, przedstawionego na Rys. 6A. Przed przystąpieniem do pracy z wapnem:

1. W osobnym pojemniku przygotuj mieszankę wody i wapna zgodnie z zaleceniami producenta lub w proporcji 10 litrów wody na 3-4 kg wapna gaszonego. Dokładnie wymieszaj i pozostaw na kilka godzin.
2. Przygotuj opryskiwacz, obracając wąż z rączką zintegrowaną z zaworem kulowym, bez filtra (Rys. 8c).
3. Następnie do rączki przykręć lancę lub lancę z przedłużeniem (Rys. 6B).
4. Na końcu lancy umieść jedną z dostarczonych dysz płaskostrumieniowych MF (Rys. 6B).
5. Wyjmij mieszadło cieczy (Rys. 1E) ze zbiornika i umieść je na pompie (Rys. 5F). Mieszadło zapewnia mieszanie cieczy podczas pompowania, co tworzy jednorodną zawiesinę.
6. Za pomocą lejka (Rys. 3D) wlej wcześniej przygotowany roztwór wapna, nie przekraczając poziomu wskazanego na podziałce (Rys. 3C).
7. Włóż pompę z mieszadłem do zbiornika i dokręć nakrętkę (Rys. 5E).
8. Przed rozpoczęciem pompowania zamknij zawór kulowy (Rys. 8c).
9. W razie nadmiernego napompowania zawór bezpieczeństwa automatycznie otworzy się, uwalniając nadmiar powietrza (Rys. 3A).
10. Skieruj lancę w górę w kierunku miejsca bielenia i otwórz zawór (Rys. 8c). Z dyszy powinno najpierw wydobywać się powietrze, a następnie ciecz.

Zestaw do Oprysku Chemicznego

Do standardowych oprysków chemicznych stosuje się zestaw przedstawiony na Rys. 4A. Przygotowanie opryskiwacza:

1. Obróć wąż z rączką zintegrowaną z zaworem dozującym, w który najpierw włóż filtr (Rys. 8a).
2. Następnie do rączki przykręć lancę lub lancę z przedłużeniem (Rys. 4B).
3. Na lancę zastosuj regulowaną obrotową dyszę MR1,5 mm (Rys. 4C).
4. Wyjmij mieszadło cieczy (Rys. 1E) ze zbiornika przed wlaniem cieczy. W przypadku stosowania preparatów mających tendencję do rozdzielania się, zaleca się jego użycie i przymocowanie do pompy (Rys. 5F), aby zapewnić mieszanie cieczy podczas pompowania.
5. Za pomocą lejka (Rys. 3D) wlej wcześniej przygotowany roztwór zgodnie z zaleceniami producenta preparatu chemicznego, nie przekraczając poziomu wskazanego na podziałce (Rys. 3C). Użyj miarki w lejku do odmierzenia odpowiedniej ilości preparatu (Rys. 3F).
6. Włóż pompę do zbiornika i dokręć nakrętkę (Rys. 5E).
7. Napompuj opryskiwacz za pomocą tłoczyska (Rys. 5C). W razie nadmiernego napompowania zawór bezpieczeństwa automatycznie otworzy się, uwalniając nadmiar powietrza (Rys. 3A).
8. Skieruj lancę w górę w kierunku opryskiwanych roślin i naciśnij przycisk zaworu dozującego (Rys. 8b). Z dyszy powinno najpierw wydobywać się powietrze, a następnie ciecz.
9. Kąt strumienia cieczy można regulować, obracając nakrętkę dyszy (Rys. 4C) do momentu uzyskania pożądanego kąta. Czynność tę należy wykonywać podczas pracy opryskiwacza.

Użytkowanie Opryskiwacza

Rozpoczęcie Pracy

Przed rozpoczęciem pracy należy upewnić się, że zbiornik nie jest pod ciśnieniem. W tym celu należy unieść uchwyt zaworu bezpieczeństwa do góry (Rys. 5F), aż do momentu, kiedy dźwięk wypuszczanego powietrza przestanie być słyszalny. Następnie:

1. Odkręć nakrętkę pompy i wyciągnij pompę ze zbiornika (Rys. 5E).
2. Opróżnij zbiornik z wody.
3. Za pomocą lejka (Rys. 4B) wlej roztwór sporządzony wcześniej zgodnie z zaleceniami producenta środka chemicznego, nie przekraczając poziomu wskazanego na podziałce (Rys. 5D).
4. Włóż pompę, dokręć nakrętkę i wytwórz ciśnienie w zbiorniku za pomocą tłoczyska pompy (Rys. 5C). W razie nadmiernego napompowania zawór bezpieczeństwa otwiera się samoczynnie, wypuszczając nadmiar powietrza (Rys. 5F).
5. Następnie należy skierować lancę w stronę miejsca oprysku i naciskając przycisk zaworu dozującego (Rys. 7C) rozpocząć oprysk.

Regulacja i Praca Ciągła

• Istnieje możliwość regulacji kąta strumienia cieczy; w tym celu należy obracać nakrętkę dyszy (Rys. 4D) do momentu uzyskania oczekiwanego kąta. Tę czynność należy wykonywać przy pracującym opryskiwaczu.
• Ciągła praca opryskiwacza jest możliwa po naciśnięciu przycisku zaworu dozującego i przesunięciu go do przodu (Rys. 7C).

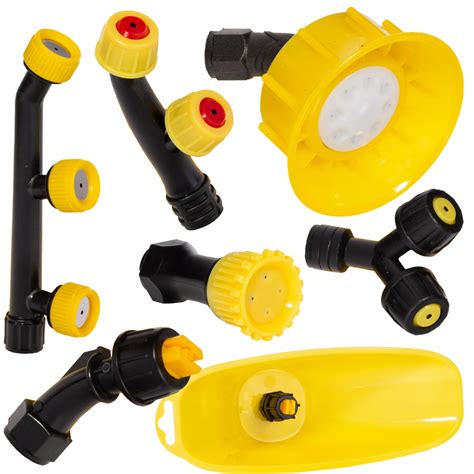

Wymiana Dysz

Wskazane jest, aby do oprysków różnymi środkami dopasować odpowiednią dyszę:

• Wymiana nakrętki dyszy okrągłej MR 1.5 mm (żółtej) na MR 1.0 mm (zieloną): należy odkręcić żółtą nakrętkę dyszy i nakręcić zieloną nakrętkę dyszy.
• Wymiana dyszy okrągłej na dyszę płaskostrumieniową: odkręcić nakrętkę dyszy i zamienić typ dyszy.

Zakończenie Pracy i Konserwacja

1. Po zakończonej pracy należy zwolnić blokadę zaworu dozującego, przesuwając przycisk do tyłu (Rys. 4).
2. Zabezpiecz rączkę tłoka w pompie, wciskając ją i obracając o 90° w lewo - do pozycji transportowej (Rys. 2).
3. Zawsze należy sprawdzić, czy zbiornik nie jest pod ciśnieniem, unosząc uchwyt zaworu bezpieczeństwa do góry (Rys. 5F) aż do momentu, kiedy dźwięk wypuszczanego powietrza przestanie być słyszalny.
4. Odkręcić nakrętkę pompy i wyciągnąć pompę ze zbiornika (Rys. 5E).
5. Należy opróżnić zbiornik z pozostałej cieczy i dokładnie go przepłukać czystą wodą.
6. Regularnie czyścić filtry i dysze, aby zapobiec ich zatkaniu.
7. W razie potrzeby smarować uszczelki smarem silikonowym.

Opryskiwacz Industry Ergo do Środków Kwaśnych

Opryskiwacz Industry Ergo został zaprojektowany z myślą o pracy ze środkami kwaśnymi, takimi jak te do mycia felg, gdzie oczekuje się wytrzymałości i bezpieczeństwa. Stal nierdzewna jest najłatwiejsza do czyszczenia kwasem, a Industry Ergo maksymalnie ułatwia tę czynność. Nowa odsłona ręcznego opryskiwacza Industry została zbudowana od podstaw, aby zapewnić mu jeszcze większą odporność chemiczną i bezawaryjność. Środków kwaśnych można również używać do odtłuszczania. Industry Ergo idealnie sprawdzi się w warsztatach podczas czyszczenia silników samochodowych ze smarów i innych substancji.
