Opryskiwacz to jedna z najdroższych, ale i najbardziej potrzebnych maszyn w każdym gospodarstwie. W kontekście zmian klimatu i ochrony środowiska, kontrola parametrów roboczych tej maszyny, zużycia środków ochrony roślin oraz efektywności każdego zabiegu ochrony roślin jest kluczowa.
Opryskiwacz rolniczy to urządzenie służące do nakładania chemikaliów lub innych płynów na uprawy, rośliny i inne materiały rolnicze. Składa się z pojemnika na płyn, pompy lub silnika do zwiększania ciśnienia płynu oraz dyszy tudzież głowicy rozpylającej, która równomiernie rozprowadza płyn na docelowym obszarze. W skład całego systemu wchodzą również dodatkowe elementy, takie jak manometry, filtry i węże, które są niezbędne do sprawnej pracy.
Opryskiwacze rolnicze są wykorzystywane do wielu celów, w tym do zwalczania szkodników, nawożenia, zwalczania chwastów i ochrony upraw, a także do aplikacji środków ochrony roślin, nawozów, herbicydów i insektycydów. Można je montować na traktorach lub pojazdach samojezdnych, a występują w różnych rozmiarach i konfiguracjach. Powodzenie pracy tego sprzętu rolniczego polega głównie na współpracy elementów składowych w celu zapewnienia najbardziej wydajnego spryskiwania upraw, w tym właściwych typów dysz, wielkości zbiorników i rodzajów pomp ciśnieniowych.
Dofinansowanie dla opryskiwaczy - klucz do nowoczesności
Dofinansowanie na „Inwestycje przyczyniające się do ochrony środowiska i klimatu” obejmuje maszyny i urządzenia do ochrony roślin, pod warunkiem, że spełniają one określone wymagania. Opryskiwacze, które mogą być objęte wsparciem, podzielono na trzy kategorie.
Redukcja znoszenia cieczy roboczej (min. 75%)
W przypadku pierwszej kategorii (punkt 58) producenci otrzymają środki pod warunkiem, że opryskiwacz będzie zaliczany do klasy 75% redukcji znoszenia. Lista maszyn kwalifikujących się jest dość szeroka, a przydatny jest wykaz sporządzony przez Federalny Instytut Badawczy Roślin Uprawnych (aktualizacja marzec 2024). W przypadku opryskiwaczy marki Horsch standardem wyposażenia są dysze Lechler IDKN 12.0-03, które pozwalają zredukować znoszenie cieczy roboczej o 75% przy ciśnieniu do 1,5 bar, a nawet o 90%, jeśli ciśnienie obniżymy do 1,0 bar.
Systemy zapobiegające nakładaniu środków i nierównomiernemu nanoszeniu
Drugie kryterium dofinansowania (punkt 61) dotyczy opryskiwaczy polowych z systemami zapobiegającymi nakładaniu środków ochrony roślin i ich nierównomiernemu nanoszeniu na łukowych odcinkach pola.
System Auto-Select Pro
System Auto-Select Pro opiera się na pneumatycznym przełączaniu poszczególnych dysz, co w praktyce umożliwia dostosowanie techniki aplikacji do warunków na danym stanowisku. W tradycyjnych opryskiwaczach dysze są umieszczone w rozstawie co 50 cm. System Auto-Select Pro pozwala na zarządzanie, która dysza ma pozostać włączona, co umożliwia zróżnicowanie ilości wydawanej cieczy. Automatycznie steruje wielkością dysz lub ich kombinacją, a także reguluje dawkę roztworu.
System Precision Spray (PWM)
Zainteresowani dofinansowaniem rolnicy mogą również wybrać maszynę wyposażoną w system pulsacyjnego sterowania opryskiem, określany w firmie Horsch jako Precision Spray. W tradycyjnej maszynie dawka regulowana jest poprzez zmianę ciśnienia, a więc prędkości, z którą się poruszamy. Im szybciej się poruszamy, tym ciśnienie jest wyższe.
W zabiegach ochrony ważne jest utrzymanie stałej wielkości kropli, gdyż to gwarantuje lepsze pokrycie. Z tego względu wprowadzono PWM, czyli system modulacji szerokości impulsu. System w opryskiwaczach Horsch pracuje z pulsacją 20 Hz, co oznacza, że oprysk jest włączany i wyłączany 20 razy na sekundę. Operator może więc kontrolować czas, w którym oprysk będzie włączony lub wyłączony, co sprawdzi się na łukowych odcinkach pola.
Opryskiwacze rzędowe, pasowe i osłonowe
Trzecia kategoria (punkt 66) dotyczy opryskiwaczy rzędowych, pasowych i osłonowych stosowanych w uprawach polowych, warzywniczych, szkółkarskich lub na plantacjach owoców miękkich. Opryskiwacze marki Horsch mogą zostać wyposażone w dysze o rozstawie 25 cm. Zaletą jest bardziej precyzyjny oprysk - operator wykonuje zabieg w niewielkiej odległości od roślin, uzyskując pokrycie stożków oprysku przy wysokości 25-30 cm od roślin.
Istnieje również możliwość zainstalowania specjalnych dysz z nakładką kątową (8,75° lub 17,5°). Zamontowanie na opryskiwaczu odpowiedniej kombinacji dysz pozwala obsłużyć wszelkie uprawy pasowe, co wymaga precyzyjnego poruszania się nad rzędami.
Belka opryskiwacza - serce precyzyjnego oprysku

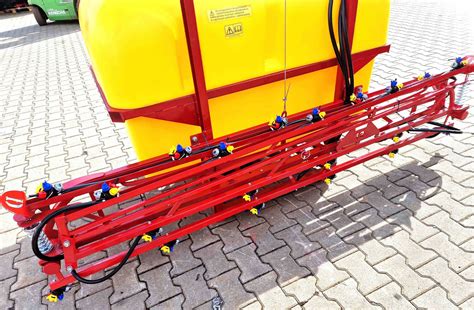

Belka opryskiwacza to kluczowy element maszyny polowej, który umożliwia precyzyjne aplikowanie środków ochrony roślin na dużych powierzchniach upraw. Zamontowana poziomo z tyłu maszyny, belka porusza się równolegle do gruntu, utrzymując stałą wysokość i odległość od roślin. Jej zadaniem jest zapewnienie jednolitego pokrycia pola cieczą roboczą, co pozwala zwiększyć skuteczność ochrony roślin oraz ograniczyć marnotrawstwo preparatów chemicznych.
Belka składa się z kilku podstawowych elementów: ramy nośnej, przewodów cieczowych, mocowań oraz dysz opryskowych. Rama nośna odpowiada za stabilność całej konstrukcji i zapewnia odpowiednie rozłożenie ciężaru. Przewody cieczowe transportują środek ochrony roślin z głównego zbiornika do poszczególnych dysz. Mocowania umożliwiają regulację wysokości i kąta ustawienia belki, co jest istotne przy pracy na nierównym terenie. Najważniejsze są jednak same dysze, których rozmieszczenie, typ i kalibracja decydują o jakości oprysku. Bez wątpienia wytrzymałość oraz trwałość belki i poszczególnych jej komponentów musi być duża.
Funkcje i znaczenie belki opryskiwacza
Belka w opryskiwaczu to podstawowy element, który odpowiada za równomierne rozprowadzanie cieczy roboczej na powierzchni pola. Jest to poziomo umieszczona konstrukcja wyposażona w rozpylacze, które zamieniają ciecz w drobne krople. Stabilność oraz precyzja działania rozpylaczy mają ogromny wpływ na efektywność oprysku.
Dzięki nowoczesnym rozwiązaniom, takim jak systemy stabilizacji i sekcyjne sterowanie, belki do opryskiwaczy zapewniają coraz większą precyzję i minimalizują straty cieczy roboczej. Od ich jakości i konstrukcji zależy skuteczność całego zabiegu opryskiwania. Dzięki nim możemy osiągnąć precyzyjne pokrycie roślin środkiem ochrony, co przekłada się na lepszą skuteczność zwalczania szkodników i chorób oraz ograniczenie strat plonów.
Zastosowanie technologii oprysku kierunkowego w belce pozwala na precyzyjne nanoszenie środków ochrony roślin na konkretne obszary pola, co pomaga rolnikom zmniejszyć ilość odpadów i zwiększyć plony. Poprawia to również dokładność i spójność, prowadząc do lepszej ochrony upraw. Niewątpliwą zaletą jest także możliwość dostosowania do obsługiwanego areału, zapewniając dokładność, efektywność oraz precyzję.
Inną ważną funkcją jest regulacja dawki. Dzięki możliwości regulacji ciśnienia i przepływu cieczy roboczej można precyzyjnie dostosować dawkę środka ochrony do wymagań konkretnego zabiegu. Ponadto, konstrukcja belki zapewnia adaptację do nawet trudnych warunków terenowych. Współczesne belki są wyposażone w systemy stabilizacji, które pozwalają na utrzymanie stałej wysokości belki nad powierzchnią pola, nawet na nierównych terenach.
Coraz popularniejsze staje się sekcyjne sterowanie tym elementem, które polega na automatycznym włączaniu i wyłączaniu poszczególnych sekcji rozpylaczy w zależności od położenia opryskiwacza na polu.
Optymalna wysokość belki a efektywność oprysku
Wysokość, na której ustawiona jest belka opryskiwacza nad uprawą, ma decydujące znaczenie dla efektywności zabiegu. Od tego parametru zależy bowiem równomierność pokrycia roślin środkiem ochrony roślin oraz minimalizacja strat cieczy roboczej. Optymalna wysokość zależy jednak od kilku czynników:
- Kąt rozpylania: Większość współczesnych rozpylaczy działa w zakresie 110-120 stopni. Dla takich modeli optymalna wysokość belki wynosi około 50 cm nad powierzchnią uprawy.
- Rodzaj uprawy: W przypadku roślin o różnej wysokości (na przykład zboża z chwastami) za wysokość referencyjną przyjmuje się średnią wysokość roślin.
- Rodzaj stosowanego środka ochrony roślin: Dla niektórych środków, np. fungicydów stosowanych w zbożach, może być wskazane nieco niższe ustawienie belki, aby zapewnić dokładniejsze pokrycie zarówno liści, jak i kłosów.
- Warunki pogodowe: Silny wiatr może wpływać na jakość oprysku. Dlatego w takich warunkach może być konieczna korekta położenia belki.
Zbyt niska belka może prowadzić do nadmiernego nanoszenia cieczy roboczej na powierzchnię gleby, co zwiększa ryzyko zanieczyszczenia wód gruntowych oraz może prowadzić do fitotoksyczności dla roślin, a także powodować uszkodzenia mechaniczne. Zbyt wysoka belka z kolei może prowadzić do nierównomiernego pokrycia roślin środkiem ochrony, zwłaszcza na brzegach pola.
Rodzaje i dobór dysz w opryskiwaczach
Dysze do belki herbicydowej to kluczowe elementy opryskiwacza polowego, które odpowiadają za rozprowadzanie cieczy roboczej na powierzchni upraw. Ich głównym zadaniem jest równomierne rozpylanie środków ochrony roślin, w tym herbicydów, fungicydów czy insektycydów. Odpowiedni dobór dysz ma wpływ nie tylko na skuteczność zabiegu, ale także na ograniczenie strat cieczy roboczej oraz minimalizację znoszenia cieczy poza strefę oprysku. W zależności od rodzaju stosowanego środka oraz warunków atmosferycznych, rolnicy mogą wybierać między różnymi typami dysz, np. dyszami antyznoszeniowymi, dyszami eżektorowymi czy dyszami zwykłymi. Dobrze dobrane dysze to gwarancja dokładnej i równomiernej aplikacji środka chemicznego.
Dysze potrójne i podwójne
Dysza rozpylająca potrójna pasuje do opryskiwaczy ciśnieniowych, plecakowych, ręcznych i akumulatorowych. Dzięki dyszy podwójnej można rozdzielić i poszerzyć strumień opryskiwaczy spalinowych Solo. Doprowadzana ilość środka ochrony roślin może być regulowana oddzielnie przy dowolnej dyszy. Obie dysze natryskowe są regulowane bez użycia narzędzi w zakresie wzajemnego kąta od 0° do ok. 90°, co oznacza, że strumień może być zmieniany od pozycji równoległej do kąta 90° również podczas pracy. W ten sposób możliwe jest bardzo elastyczne dostosowanie strumienia cieczy - od odpowiedniego poszerzenia strumienia aż do całkowitego rozdzielenia go na dwa różne kierunki, np. w celu jednoczesnego opryskiwania dwóch rzędów w jednym cyklu roboczym. Demontowane nakładki szerokostrumieniowe poszerzają strumienie opryskowe, co jest korzystne przy szerokim oprysku.
Znaczenie kolorów dysz
Dysze w opryskiwaczach występują w różnych kolorach, które pełnią specyficzne funkcje i wskazują na ich parametry:
- Niebieskie dysze: Są zazwyczaj większe niż zielone i czerwone, a ich średnica otworu wynosi zwykle od 0,4 do 0,5 mm.
- Czerwone dysze: Stosunkowo małe dysze, których średnica otworu wynosi zwykle od 0,2 do 0,3 mm. Charakteryzują się średnią przepustowością i średnim rozmiarem kropli, co pozwala na równomierne pokrycie powierzchni.
- Żółte dysze: Stosunkowo duże dysze, których średnica otworu wynosi zwykle od 0,4 do 0,5 mm. Charakteryzują się dużą przepustowością i większym rozmiarem kropli, co pozwala na szybsze i bardziej skuteczne pokrycie powierzchni.
- Zielone dysze: Stosunkowo małe dysze, których średnica otworu wynosi zwykle od 0,2 do 0,3 mm. Są bardziej wrażliwe na zmiany ciśnienia w porównaniu z innymi dyszami, co wymaga zwrócenia szczególnej uwagi na ten parametr.
- Szare dysze: Zazwyczaj stosowane do aplikacji herbicydów. Charakteryzują się stosunkowo małymi kroplami o średnicy od 0,15 do 0,3 mm i małą przepustowością, co oznacza, że wymagają mniejszej ilości płynu na jednostkę powierzchni.
- Białe dysze: O stosunkowo małych rozmiarach kropli, są zazwyczaj wykorzystywane do aplikacji insektycydów, fungicydów i innych środków chemicznych, których wymagania co do rozmiaru kropli są niskie.
- Fioletowe dysze: Specjalistyczne dysze stosowane głównie do opryskiwania cebuli lub innych roślin warzywnych.
Dobór dyszy i koloru jest uzależniony od konkretnych potrzeb i wymagań aplikacji, a zatem wymaga indywidualnego podejścia.
Konserwacja i części zamienne belki oraz dysz
Belka opryskiwacza narażona jest na wstrząsy, zanieczyszczenia i kontakt z agresywną chemią, co prowadzi do szybszego zużywania się jej komponentów. Zaniedbanie nawet drobnych usterek może skutkować poważniejszymi awariami, np. nieregularnym opryskiem lub rozszczelnieniem całej sekcji. Utrzymanie belki w dobrym stanie technicznym wymaga przygotowania zestawu części zapasowych, co pozwala na szybkie usuwanie usterek w terenie i kontynuację zabiegu bez strat czasu. Zestaw warto uzupełnić o zatyczki, filtry sekcyjne i zaworki zwrotne.
Do podstawowych elementów osprzętu belki należą: dysze szczelinowe i eżektorowe, uszczelki króćców, króćce przelotowe, korpusy rozpylaczy, filterki rozpylaczy, membrany zaworków głowicy, wkładki wirowe, kluczyki do wykręcania wkrętek, filtry rozpylaczy z zaworkiem, kołpaki, uchwyty węży, obejmy, przepony zaworka korpusu, sita króćców, dysze płaskostrumieniowe, głowice potrójne końcowe, sprężyny belki lancy, kryzy RSM, zawory króćców, krążki ceramiczne oraz filtry stożkowe. Asortyment obejmuje również podsystemy hydrauliczne, ciśnieniowe i mechaniczne, w tym złącza drobny gwint, nakrętki bagnetowe na kołpak, rozlewacze kołpakowe, kolana promienia z zaworem, membrany do głowicy korpusu, wkręty mocujące króćce oraz zaślepki.
Zużycie dysz
Dysze stosowane na belkach opryskiwacza odpowiadają za równomierne rozprowadzenie cieczy i utrzymanie odpowiedniej dawki na hektar. Z biegiem czasu ich otwór ulega ścieraniu, co prowadzi do zmiany wydajności i jakości strumienia, np. do niesymetrycznego kształtu rozpylonej cieczy. Ponadto, dysze eżektorowe mogą stracić właściwości antyznoszeniowe, jeśli struktura otworu zostanie uszkodzona.
Lampy na belce
Lampy zamontowane na belce opryskiwacza pełnią ważną funkcję, umożliwiając kontrolę pracy dysz podczas nocnych zabiegów lub przy ograniczonej widoczności. Mimo to są jednym z elementów najbardziej narażonych na awarie. Niefunkcjonujące lampy utrudniają wizualną ocenę pracy opryskiwacza i zwiększają ryzyko błędów w dawkowaniu.
Obejmy mocujące dysze
Obejma blaszana mocuje korpus dyszy do rury belki opryskiwacza i stabilizuje jego położenie. Mimo pozornej uniwersalności, różne systemy mocowania mają inne rozstawy, kąty i średnice. Modele stosowane w systemach TeeJet, Arag i Lechler różnią się konstrukcją, a niektóre obejmy mają kołki ustalające, które zapobiegają przekręcaniu się korpusu w trakcie pracy. Użytkownicy często pomijają tę różnicę, co prowadzi do niestabilności montażu. Obejmy do rur 20 mm nie będą pasować do rur 25 mm bez specjalnych wkładek dystansowych, a zbyt cienka obejma może się odkształcić przy mocnym dokręceniu. Dlatego warto dobrać model według katalogowego numeru korpusu. Ponadto, przy wymianie obejmy należy sprawdzić zgodność średnicy rury, układu otworów oraz kształtu przylegającego uchwytu.
Czyszczenie dysz
Szczotka do czyszczenia dysz służy do bezpiecznego usuwania osadów z otworu rozpylającego bez ryzyka jego uszkodzenia. W przeciwieństwie do metalowych igieł, nie rysuje krawędzi i nie zmienia geometrii strumienia cieczy. Dobrze dobrana szczotka pomaga zachować fabryczne parametry oprysku, nawet po wielu cyklach pracy. Najlepiej stosować ją po każdym zabiegu, szczególnie po użyciu nawozów dolistnych, zawiesin czy cieczy z mikrozanieczyszczeniami. Producenci tacy jak TeeJet, Lechler czy Arag oferują szczotki o różnych średnicach i twardościach, a modele z wymiennymi końcówkami sprawdzają się w gospodarstwach, które używają różnych typów dysz. Ponadto, zestawy czyszczące wyposażone są w uchwyty z antypoślizgową rękojeścią, co ułatwia precyzyjne manewrowanie. W efekcie regularne stosowanie szczotki zmniejsza ryzyko zatkania rozpylacza, wydłuża jego żywotność i poprawia jakość oprysku.
