Instrukcja obsługi mieszadła w opryskiwaczu polowym 400l

Mieszadło odgrywa kluczową rolę w opryskiwaczu, zapewniając skuteczne rozpuszczanie środków ochrony roślin lub nawozów. Aby w pełni wykorzystać jego potencjał i zapewnić optymalne rezultaty oprysku oraz bezpieczeństwo operatora, niezbędne jest zrozumienie jego działania i prawidłowe uruchamianie. Ten artykuł przedstawia szczegółową instrukcję, jak włączyć mieszadło w opryskiwaczu polowym o pojemności 400l i wyjaśnia zasadę jego działania.

Dlaczego mieszadło jest kluczowe w opryskiwaczu?

Mieszadło w opryskiwaczu umożliwia skuteczne rozpuszczanie środków ochrony roślin lub nawozów, co przekłada się na znacznie lepsze rezultaty oprysku i większe bezpieczeństwo operatora. Korzystanie z tego elementu pozwala na utrzymanie równomiernego stężenia cieczy, co jest szczególnie ważne w przypadku środków składających się z wielu składników lub gęstych mieszanek. Ponadto, mieszadło minimalizuje ryzyko ewentualnych awarii, ponieważ odpowiednio wymieszana ciecz zapobiega zatorom w dyszach opryskiwacza.

Wykorzystywanie mieszadeł jest również rekomendowane podczas dojazdów do miejsc oprysków oraz po dłuższym postoju opryskiwacza napełnionego cieczą roboczą, co pozwala na precyzyjne wymieszanie zawartości. Niektóre opryskiwacze posiadają funkcję „szybkie mieszanie”, która, po włączeniu, aktywuje mieszadła po uruchomieniu pompy.

Lokalizacja przełącznika mieszadła

W nowszych modelach opryskiwaczy przełącznik mieszadła nierzadko znajduje się w panelu sterowania. W innych przypadkach przy opryskiwaczu może być zlokalizowany zawór lub dźwignia oznaczona jako „mieszadło”. Najczęściej uruchamia się je bezpośrednio przy włączaniu pompy opryskiwacza. Mieszadło może być bezpośrednio podłączone do pompy (np. przy pomocy specjalnego wylotu) lub bezpośrednio do rozdzielacza stałociśnieniowego, wyposażonego w specjalne wyjście na mieszadło.

Szczegółowa instrukcja uruchamiania mieszadła

Poniżej przedstawiono krok po kroku, jak poprawnie włączyć mieszadło w opryskiwaczu:

1. Wlej wodę do opryskiwacza: Upewnij się, że w zbiorniku znajduje się woda. Następnie wymieszaj ją z preparatem, pamiętając, że najpierw w zbiorniku ma się znaleźć woda, a dopiero później środek. Czynność mieszania można wykonać, wykorzystując mieszadło lub manualnie.
2. Uruchom pompę opryskiwacza: Pompa zasila mieszadło, dlatego jej prawidłowe działanie jest kluczowe. W tym kroku należy ją uruchomić.
3. Uruchom mieszadło: Znajdź zawór lub przełącznik odpowiedzialny za mieszadło. W opryskiwaczach nowej generacji elementy te znajdują się zazwyczaj w panelu sterowania. Należy go ustawić na tryb „ON” lub dostosować przepływ cieczy zgodnie z instrukcją obsługi.
4. Monitoruj działanie mieszadła: Zwróć uwagę na to, aby płyn mieszał się w rozpylaczu w sposób równomierny. Problemy z przepływem mogą wskazywać na potrzebę konserwacji pompy lub mieszadła.

Przestrzeganie tych wskazówek pozwoli uniknąć wielu problemów w praktyce.

Rozwiązywanie problemów z mieszadłem

Aby sprawdzić, czy mieszadło w zbiorniku opryskiwacza działa prawidłowo, warto zastosować kilka prostych metod:

• Wizualna kontrola: Jeśli jest to bezpieczne, zajrzyj do wnętrza zbiornika przez otwór wlewowy. Gdy mieszadło działa, ciecz powinna się poruszać, tworząc wir lub fale.
• Kontrola dźwiękowa: Przy uruchomionym mieszadle, zwłaszcza w przypadku silnych pomp, często słychać szum przepływu cieczy, bulgotanie lub chlupanie, wskazujące na intensywne mieszanie.

Jeżeli opisane zjawiska nie występują, może to świadczyć o problemach z mieszadłem. W takim przypadku należy sprawdzić, czy:

• Zawór mieszadła znajduje się w odpowiednim położeniu.
• Nie doszło do zatkania dysz mieszających w mieszadłach.
• Pompa pracuje przy odpowiednim ciśnieniu.
• Nie jest uszkodzony zawór lub przewód powrotny.

Mieszanie podczas oprysku

W trakcie oprysku opryskiwaczem polowym mieszadło powinno być włączone, jeśli tylko urządzenie posiada taką funkcję. W większości opryskiwaczy mieszadło jest podłączane do przewodu ciśnieniowego prowadzącego od pompy do zbiornika i aktywuje się od razu po uruchomieniu pompy.

Włączone mieszadło podczas oprysku:

• Zapobiega osadzaniu się środków ochrony roślin: Większość preparatów, zwłaszcza zawiesinowych, ma tendencję do opadania na dno zbiornika. Mieszadło utrzymuje ciecz roboczą w jednorodnej konsystencji.
• Zapewnia równomierne dawkowanie: Bez mieszania skład cieczy staje się nierównomierny, co prowadzi do zbyt dużej dawki na początku oprysku i zbyt małej pod koniec, zwiększając ryzyko nieskuteczności zabiegu.
• Zabezpiecza pompę i układ opryskowy: Zbyt gęsty roztwór na dnie może zatkać filtry, pompy lub rozpylacze. Z tego powodu nigdy nie należy wyłączać mieszadła podczas oprysku.

Wybór opryskiwacza zawieszanego 400l i jego komponenty

Opryskiwacz rolniczy to maszyna służąca do aplikacji środków ochrony roślin (ŚOR), nawozów dolistnych oraz regulatorów wzrostu na uprawy polowe, sadownicze i warzywne. Prawidłowy dobór opryskiwacza wpływa bezpośrednio na skuteczność zabiegu, ekonomikę gospodarstwa oraz bezpieczeństwo środowiskowe.

Typy opryskiwaczy

• Opryskiwacze zawieszane: Montowane na trzypunktowym układzie zawieszenia ciągnika (TUZ). Pojemność zbiornika waha się zazwyczaj od 200 do 1000 litrów, a szerokość robocza belki od 6 do 15 metrów. Zalety to niższy koszt zakupu, prostota konstrukcji, dobra zwrotność i łatwy transport.
• Opryskiwacze ciągane: Połączone z ciągnikiem za pomocą zaczepowego dyszla i poruszają się na własnym podwoziu kołowym. Pojemność zbiornika sięga od 1500 do 5000 litrów, a szerokości robocze belki - od 12 do 24 metrów i więcej. Wyróżniają się lepszą stabilizacją belki.
• Opryskiwacze sadownicze: Posiadają wentylator (osiowy lub promieniowy), który generuje strumień powietrza niosący krople preparatu w głąb koron drzew. Pojemność zbiorników wynosi zazwyczaj od 200 do 2000 litrów.

Dopasowanie opryskiwacza do gospodarstwa

Wybór opryskiwacza to inwestycja na wiele sezonów. Dobrze dobrany model amortyzuje się w ciągu 3-5 lat przez oszczędność środków ochrony roślin i terminowe wykonywanie zabiegów.

Wskazówka: Zanim zaczniesz przeglądać oferty, spisz podstawowe parametry swojego gospodarstwa: areał upraw w hektarach, moc ciągnika (KM), typ upraw (polowe, sadownicze, warzywne), odległość do pola i warunki terenowe.

Scenariusze wyboru pojemności zbiornika:

• Gospodarstwo 15-30 ha, uprawy polowe, ciągnik 40-60 KM: Optymalny wybór to opryskiwacz zawieszany o pojemności 300-400 litrów z belką 10-12 metrów. Przy dawce cieczy 200 l/ha i belce 10 m wydajność wynosi około 4-5 ha/h. Zbiornik 400 l wystarczy na około 2 ha pracy.
• Sad owocowy 5-20 ha, ciągnik 50-70 KM: Jedyny właściwy wybór to opryskiwacz sadowniczy z wentylatorem o regulowanym strumieniu powietrza. Pojemność zbiornika 400-1000 l (zależnie od gęstości nasadzeń i wielkości drzew).

Pojemność zbiornika powinna być dopasowana do areału i mocy ciągnika. Zbyt duży zbiornik na słabym ciągniku to nadmierne obciążenie tylnej osi, głębsze koleiny na polu i szybsze zużycie podzespołów.

Budowa i komponenty opryskiwacza

Zbiornik

Większość nowoczesnych opryskiwaczy wyposażona jest w zbiorniki z polietylenu (PE), które są lekkie, odporne na korozję i większość substancji chemicznych. Zbiorniki laminatowe (z żywic poliestrowych) są trwalsze mechanicznie, ale cięższe i droższe.

Wskazówka: Przy zakupie opryskiwacza sprawdź, czy producent oferuje zbiornik do czystej wody do płukania układu po zabiegu.

Pompa

Pompa to element napędowy całego układu hydraulicznego. W opryskiwaczach rolniczych najpopularniejsze są trzy konstrukcje:

• Pompy tłokowe: Oferują najwyższe ciśnienie robocze (do 20 bar) i sprawdzają się przy grubych kroplach i niskim ciśnieniu, ale wymagają częstszej obsługi.
• Pompy tłokowo-membranowe: Łączą dobrą wydajność z trwałością, a membrana chroni elementy tłokowe przed kontaktem z agresywną chemią.

Przy wyborze pompy najważniejsze są dwa parametry: maksymalne ciśnienie robocze i wydajność (l/min).

Belka polowa

Belka polowa to konstrukcja, na której zamontowane są rozpylacze. Jej stabilność bezpośrednio przekłada się na równomierność oprysku. Nowoczesne belki wyposażone są w systemy amortyzacji (sprężynowej, hydraulicznej lub pneumatycznej) oraz zabezpieczenia przed uszkodzeniem w przypadku kontaktu z przeszkodą. Im szersza belka, tym bardziej istotne stają się te systemy.

Rozpylacze (dysze)

Rozpylacze determinują wielkość kropli, kąt rozpylania i równomierność nanoszenia cieczy. Najczęściej stosuje się trzy rodzaje:

• Rozpylacze płaskostrumieniowe szczelinowe (standardowe)
• Rozpylacze eżektorowe (antyznoszeniowe)
• Rozpylacze dwustrumieniowe

Każdy rozpylacz ma określony kod kolorystyczny zgodny z normą ISO, odpowiadający wydatkowi cieczy przy danym ciśnieniu. Ważne jest, aby wszystkie rozpylacze na belce były tego samego typu, rozmiaru i w zbliżonym stanie zużycia. Błąd, którego warto uniknąć: Mieszanie rozpylaczy różnych typów i rozmiarów na jednej belce to jeden z najczęstszych problemów.

Zdecydowanie zaleca się używanie rozpylaczy eżektorowych (antyznoszeniowych), które generują grubsze krople odporne na znoszenie przez wiatr. Potrójne głowice zazwyczaj oferują większą elastyczność w doborze rozpylaczy.

Przygotowanie i kalibracja opryskiwacza

Wstępne czynności przed pracą

1. Zapoznanie się z instrukcją obsługi: Przed użyciem opryskiwacza należy koniecznie zapoznać się z instrukcją obsługi, która zawiera szczegółowe informacje dotyczące budowy, funkcji i parametrów technicznych.
2. Kontrola przed rozpoczęciem pracy: Jest to kluczowy krok.
   • Opony: Upewnij się, że ciśnienie w oponach mieści się w zalecanym zakresie.
   • Podwozie: Poszukaj jakichkolwiek oznak uszkodzeń lub luźnych części na podwoziu.
   • Komponenty do natryskiwania: Sprawdź węże, dysze i pompy.
3. Bezpieczeństwo operatora: Należy założyć odpowiednią odzież ochronną, rękawice, okulary i respirator.
4. Właściwe mieszanie chemikaliów: Wymieszaj chemikalia zgodnie z instrukcjami na etykiecie.
5. Połącz opryskiwacz z ciągnikiem i napełnij go wodą.

Kalibracja opryskiwacza

Nawet najlepszy opryskiwacz traci swoją precyzję bez regularnej kalibracji. Kalibracja to proces weryfikacji i korekty parametrów pracy maszyny - dawki cieczy na hektar, ciśnienia roboczego, prędkości jazdy i wydatku rozpylaczy.

Złe ustawienie ciśnienia w opryskiwaczu może prowadzić do strat i nieskutecznych zabiegów. Współczesne opryskiwacze często są wyposażone w zawory stałociśnieniowe, które pozwalają utrzymać równomierne ciśnienie. Najczęstsze błędy wynikają z braku znajomości instrukcji obsługi. Jeśli ciśnienie się zmieni, skoryguj je za pomocą pokrętła danej sekcji. Zainstaluj aplikację MMAT, aby dokładnie sprawdzić prędkość rzeczywistą. Prawidłowa regulacja opryskiwacza poprawia skuteczność zabiegów ochronnych i pozwala oszczędzać środki ochrony roślin.

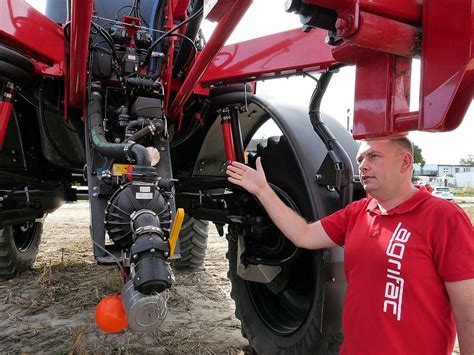

Obsługa opryskiwacza podczas pracy

• Kontrola prędkości: Używaj opryskiwacza z rozsądną prędkością.
• Zawracanie i manewrowanie: Podczas skręcania wykonuj szerokie zakręty.
• Operacja na zboczu: Jedź prosto w górę lub w dół zbocza i unikaj gwałtownych skrętów.
• Wysokość i kąt wysięgnika: Wyreguluj wysokość i kąt belki w zależności od rodzaju upraw.
• Unikanie dryfu: Należy zwracać uwagę na kierunek i prędkość wiatru, aby uniknąć przedostania się środków chemicznych do obszarów innych niż docelowe.
• Wybór dyszy: Wybierz odpowiednie dysze do różnych zadań opryskiwania.
• Zachowanie koncentracji: Operator powinien zawsze skupiać się na obsłudze opryskiwacza.
• Regularne kontrole: Okresowo sprawdzaj działanie opryskiwacza podczas oprysku.

Obsługa hydrauliczna opryskiwacza zawieszanego z Zetorem 7211

Jeśli Zetor 7211 ma jedną parę wyjść hydraulicznych, a potrzebne są dwie, rozwiązaniem może być dzielnik z elektrozaworem. Użycie zamka hydraulicznego na sekcji rozkładania belki może być dobrym pomysłem.

W przypadku przełączania między zbiornikiem głównym a zbiornikiem do płukania, należy ustawić rączkę zaworu trójdrożnego w kierunku przewodu, który wychodzi z dołu zbiornika głównego, aby zasilić pompę podczas oprysku. Aby płukać układ, przestaw zawór w stronę przewodu od zbiornika do płukania. Po zakończeniu oprysku i płukaniu, wyłącz wałek na pulpicie i przestaw zawór trójdrożny, aby pobrał wodę z płuczącego zbiornika. Po zejściu połowy wody, przestaw go z powrotem na zbiornik główny, poczekaj, aż się wymiesza i przejedź większym biegiem po opryskanym obszarze lub innej uprawie.

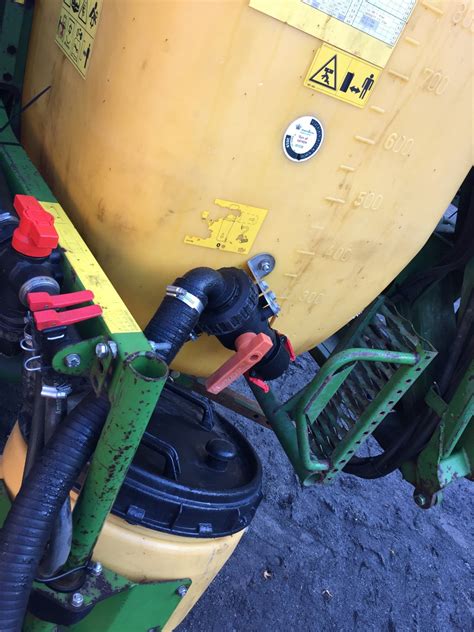

Konserwacja i przechowywanie po sezonie

• Przepłukanie systemu: Po zakończeniu opryskiwania dokładnie przepłucz układ opryskiwania czystą wodą. Po zakończeniu sezonu konieczne jest dokładne wypłukanie całego układu hydraulicznego czystą wodą - najlepiej dwu- lub trzykrotne.
• Oczyszczenie wysięgnika i dysz: Wyjmij dysze i wyczyść je szczotką.
• Zabezpieczenie przed zamarzaniem: Jeśli opryskiwacz jest przechowywany w nieogrzewanym pomieszczeniu, konieczne jest zabezpieczenie pompy i przewodów przed zamarzaniem - najskuteczniejszą metodą jest przepompowanie przez układ roztworu glikolu (płyn niezamarzający).
• Przegląd przewodów elastycznych: Przewody elastyczne warto sprawdzić pod kątem pęknięć i twardnienia materiału.
• Właściwe umiejscowienie: Przechowuj opryskiwacz w suchym i osłoniętym miejscu.
• Regularna konserwacja: Postępuj zgodnie z zalecanym harmonogramem konserwacji opryskiwacza.
• Dostępność części zamiennych: Przed zakupem sprawdź dostępność części zamiennych.

Nowe przepisy i technologie w sezonie 2026

Zmiany w przepisach dotyczących oprysków

Sezon 2026 to przełomowy moment pod względem regulacji prawnych dotyczących stosowania środków ochrony roślin w Polsce. Ministerstwo Rolnictwa i Rozwoju Wsi zdecydowało o podniesieniu dopuszczalnej prędkości wiatru podczas oprysków z 4 m/s do 5 m/s. Zmiana obowiązuje jednak wyłącznie w przypadku stosowania technik ograniczających znoszenie cieczy roboczej (TOZ) na poziomie minimum 75%. Dla rolników, którzy nie korzystają z technologii antyznoszeniowych, limit wiatru pozostaje bez zmian - nadal wynosi 4 m/s. Według danych Instytutu Meteorologii i Gospodarki Wodnej, w miesiącach od kwietnia do października aż 45% dni charakteryzuje się wiatrem w przedziale 3-5 m/s.

Techniki Ograniczające Znoszenie (TOZ)

Techniki ograniczające znoszenie (TOZ) to zestaw rozwiązań technicznych, które redukują ryzyko przenoszenia kropli cieczy roboczej poza opryskiwany obszar. Instytut Ochrony Roślin - PIB klasyfikuje techniki TOZ według procentowej redukcji znoszenia:

• Klasa 50%: np. rozpylacze eżektorowe przy niskim ciśnieniu.
• Klasa 75%: np. rozpylacze eżektorowe klasy DRT lub opryskiwacze z pomocniczym strumieniem powietrza.
• Klasa 90%: np. opryskiwacze sadownicze tunelowe.

Znaczenie TOZ wykracza poza nowe przepisy dotyczące limitu wiatru. Stosowanie technik antyznoszeniowych jest coraz częściej wymagane w etykietach środków ochrony roślin (zwłaszcza przy zabiegach w pobliżu zbiorników wodnych), w systemach certyfikacji (np. GlobalGAP) oraz w ramach Integrowanej Produkcji Roślin.
