Opryskiwacz polowy: budowa, zastosowanie i rodzaje w rolnictwie

Współczesne rolnictwo powszechnie stosuje różnego rodzaju opryskiwacze, i to nie tylko w przypadku zbóż czy popularnych roślin uprawnych, takich jak ziemniaki, buraki czy kalafiory. Nowoczesne opryskiwacze to funkcjonalne i niezwykle użyteczne urządzenia, stanowiące jedno z podstawowych narzędzi pracy wielu rolników. Opryskiwacz polowy to maszyna rolnicza przeznaczona do aplikacji cieczy roboczych - głównie środków ochrony roślin, nawozów dolistnych oraz adiuwantów. Rozpylając je na drobne krople, pokrywa równomiernie powierzchnię liści, łodyg i gleby. Zabieg ten zabezpiecza uprawy przed chorobami, szkodnikami i chwastami, a także poprawia przyswajanie składników odżywczych.

Dobrze dobrany opryskiwacz nie tylko zwiększa efektywność pracy, ale również ogranicza straty cieczy i minimalizuje wpływ na środowisko. Każdy litr zaoszczędzonego preparatu to oszczędność finansowa i krok w stronę zrównoważonego rolnictwa. Zrozumienie schematu budowy opryskiwacza polowego umożliwia korzystanie z niego w sposób maksymalnie efektywny.

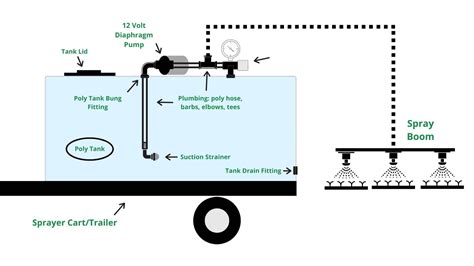

Budowa opryskiwacza polowego: kluczowe elementy i mechanizm działania

Budowa opryskiwaczy polowych, w zależności od wybranego modelu i producenta, może być nieco inna. Warto jednak zdawać sobie sprawę z tego, że są pewne elementy, które pozostają niezmienne. Chociaż opryskiwacze mogą różnić się wydajnością, precyzją czy sposobem połączenia z ciągnikiem, ich podstawowa budowa i mechanizm działania są podobne. Ciecz robocza za pomocą pompy jest tłoczona w kierunku rozpylaczy, które rozbijają ją na krople o określonej średnicy, a następnie rozpylają w dane miejsce. Podstawę budowy każdego polowego opryskiwacza stanowią następujące elementy:

Zbiornik na ciecz

• Zbiornik gromadzi ciecz roboczą. Może mieć różną pojemność, w zależności od modelu i rodzaju opryskiwacza. Pojemności zbiorników wahają się od 200 do nawet 5000 litrów.
• Najlepsze zbiorniki mają kształt obły i gładkie ścianki, co ułatwia dokładne czyszczenie po skończonej pracy. Na dnie zbiornika zazwyczaj znajduje się wgłębienie, ułatwiające całkowite opróżnianie.
• Często zbiornik wyposażony jest we wskaźnik poziomu cieczy. Zbiornik powinien być wykonany z materiałów odpornych na działanie chemikaliów, aby uniknąć szybkiej korozji i zbierania się zanieczyszczeń.

Pompa do opryskiwacza

• Pompa jest jednym z najważniejszych podzespołów opryskiwacza, generującym ciśnienie niezbędne do rozpryskiwania cieczy. Może mieć formę tłokową, przeponową lub przeponowo-tłokową. W najczęściej stosowanych opryskiwaczach ciągnikowych powszechnie stosuje się pompy przeponowe (membranowe).
• Jej wydajność musi być dopasowana do pojemności zbiornika i szerokości roboczej opryskiwacza - im większy zbiornik i szerokość robocza, tym większą wydajność powinna mieć pompa.
• Powstająca podczas pracy pompy pulsacja ciśnienia wpływa niekorzystnie na trwałość układu cieczowego oraz równomierność dawkowania cieczy. Zapobiega temu powietrznik lub inny system tłumienia pulsacji. Powietrznikiem jest specjalna komora, połączona z kolektorem tłocznym i podzielona elastyczną membraną na dwie części. W jednej z nich znajduje się ciecz użytkowa, a w drugiej - powietrze pod odpowiednim ciśnieniem (od 1/3 do 2/3 ciśnienia roboczego wskazywanego przez manometr).
• Zbyt wysokie ciśnienie w powietrzniku może uszkodzić membranę pompy, natomiast zbyt niskie nie zapewnia prawidłowego tłumienia pulsacji i zakłóca pracę manometru.

Mieszadło

• Mieszadło to element opryskiwacza polowego, który ma za zadanie nie dopuścić do rozwarstwiania się cieczy lub osadzania się jej na dnie zbiornika.
• W opryskiwaczach stosuje się mieszadła hydrauliczne, które mogą mieć budowę rurową lub eżektorową. Pracę mieszadła może wspomagać przewód przelewowy znajdujący się na dnie zbiornika.
• Zasilanie mieszadła nie może być zależne od ustawienia zaworu sterującego; najczęściej jest ono zasilane bezpośrednio z pompy. Zadaniem mieszadła jest także zmieszanie koncentratu nawozu lub środków ochrony roślin z wodą.

Filtry

• Filtry oczyszczają ciecz z zanieczyszczeń mechanicznych, które mogłyby doprowadzić do zniszczenia najważniejszych elementów opryskiwaczy polowych, a także zapchać dysze.
• Układ filtracyjny składa się z kilku następujących po sobie filtrów:
  • Sito wlewowe - zapobiega przedostawaniu się zanieczyszczeń podczas napełniania zbiornika.
  • Filtr ssawny - filtruje zanieczyszczenia po stronie ssącej pompy.
  • Filtr ciśnieniowy - filtruje zanieczyszczenia po stronie tłocznej pompy.
  • Indywidualne filtry - umieszczone w rozpylaczach, posiadają najbardziej gęste siatki.

Zawór sterujący i manometr

• Zawór sterujący ma za zadanie podtrzymywać stałe ciśnienie robocze oraz zasilać substancją roboczą poszczególne części belki polowej, mieszadła i innych urządzeń. Jego precyzyjne działanie ma istotny wpływ na dokładność dozowania cieczy.
• Na zawór sterujący składa się:
  • Zawór główny - odcina dopływ cieczy do zaworów roboczych i kieruje ją ponownie do zbiornika.
  • Zawór regulacyjny - reguluje wartość ciśnienia roboczego; w przypadku jego wzrostu ponad normę kieruje ciecz do zbiornika.
  • Zawory sekcyjne - kierują ciecz do sekcji opryskowych.
• Manometr jest niezbędny do kontroli ciśnienia roboczego i na bieżąco sygnalizuje poprawność działania poszczególnych zespołów opryskiwacza. Spadek ciśnienia podczas pracy może być spowodowany zapchaniem filtra tłocznego.

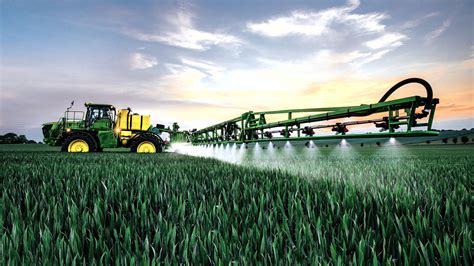

Belka polowa opryskiwacza

• Belka polowa opryskiwacza jest elementem, którego prawidłowe działanie gwarantuje równomierność pokrycia cieczą opryskiwanej powierzchni. Decyduje ona o szerokości roboczej opryskiwacza i zapewnia równomierną aplikację środków chemicznych.
• Ze względu na specyficzne zastosowanie, do wykonania tego elementu mogą być stosowane wyłącznie materiały najwyższej jakości, wysoce odporne na uszkodzenia i odkształcenia, a jednocześnie lekkie.
• Belka składa się z kilku zawiasowo połączonych ze sobą elementów, dzięki czemu można ją rozkładać do długości nawet 40 m, ale umożliwia także poruszanie się opryskiwaczem po drogach publicznych.
• W liczących sobie kilkanaście, a nawet kilkadziesiąt lat maszynach belki miały sztywną ramę, podczas gdy w nowych opryskiwaczach najczęściej występuje hydraulicznie składana i rozkładana belka, znacznie zwiększająca jego mobilność.

Dysze i rozpylacze

Dysze i rozpylacze decydują o jakości rozpylania i mają wpływ na rozmiar kropli oraz zasięg rozprowadzania substancji. Odpowiadają za rozbicie cieczy na mniejsze krople. Wielkość kropli uzależniona jest od typu rozpylacza i wartości ciśnienia roboczego (im wyższe ciśnienie, tym więcej małych kropli).

Rodzaje rozpylaczy:

• Rozpylacze ciśnieniowe - w większości modeli stosowane są wersje ciśnieniowe, zamieniające ciecz w krople. Substancja przepływa przez odpowiednio ukształtowane kanały, a po ich opuszczeniu dochodzi do rozbicia na krople.
• Rozpylacze z wkładką wirową - rozpylają ciecz pod ciśnieniem 1-2,5 MPa. Ciecz przed dostaniem się do wylotu płytki musi przepłynąć przez spiralne kanały wkładki wirowej lub wichrowatych otworów w płytce wirowej. Kanaliki powodują zawirowanie strumienia cieczy, który z dużą prędkością wypływa przez otwór wylotowy. Powstający stożek rozpylonej cieczy ma kąt rozwarcia zależny od odległości wkładki od otworu wylotowego.
• Rozpylacze eżektorowe (inżektorowe) - wykorzystują efekt Venturiego, w którym strumień cieczy zasysa zewnętrzne powietrze w stosunku zbliżonym do 1:1. W specjalnej komorze następuje spadek ciśnienia cieczy, co niemal całkowicie eliminuje drobne krople. W wyniku mieszania cieczy i powietrza następuje napowietrzenie kropel przed ich formowaniem w dyszy wylotowej. Dzięki napowietrzaniu kropli są one bardzo odporne na znoszenie i umożliwiają wykonywanie oprysków na wietrze do 8 m/s. Można uzyskać drobniejsze krople i lepsze pokrycie roślin. Często stosowane są w sadownictwie i w uprawach warzyw, gdzie precyzyjne rozprowadzenie substancji ochronnych ma ogromne znaczenie. Wersje "długie" i "krótkie" różnią się długością komory wewnętrznej, co wpływa na spadek ciśnienia.
• Rozpylacze dwustrumieniowe - tworzą dwa wachlarzowe strumienie cieczy tworzące między sobą kąt 60°.

Dodatkowe wyposażenie

Nowoczesne opryskiwacze są również wyposażone w dodatkowe funkcje, takie jak systemy GPS umożliwiające precyzyjne śledzenie obszaru oprysku oraz automatyczne dawkowanie. Niektóre zaawansowane technologicznie opryskiwacze wyposażone są w systemy sterowania umożliwiające precyzyjne dawkowanie i monitorowanie aplikacji. Dodatkowe akcesoria, takie jak rozwadniacze czy komputery sterujące, zwiększają precyzję i bezpieczeństwo stosowania środków ochrony roślin.

Zastosowanie opryskiwaczy polowych

Opryskiwacz jest maszyną, która rozbija strugę cieczy na krople o odpowiedniej średnicy i kieruje je do miejsca przeznaczenia, czyli na rośliny, krzewy czy drzewa. Opryskiwacz stosowany jest w rolnictwie i ogrodnictwie do aplikacji pestycydów, herbicydów i nawozów. Służą do rozpryskiwania substancji chemicznych, które chronią rośliny przed szkodnikami, chorobami i innymi zagrożeniami.

Opryskiwacze umożliwiają aplikację herbicydów, które skutecznie eliminują konkurencyjne chwasty. Są również wykorzystywane do aplikacji nawozów stałych i płynnych. Opryskiwacze są używane do rozpylania fungicydów i bakterycydów. Mogą być również używane do nawadniania upraw, zwłaszcza na obszarach o ograniczonym dostępie do wody. W okresach suszy opryskiwacz sprawdzi się również do podlewania i zraszania roślin.

Rodzaje opryskiwaczy polowych

Ze względu na różnorodne potrzeby współczesnego rolnictwa, opryskiwacze polowe różnią się między sobą nie tylko budową, ale i zastosowaniem. Na rynku dostępnych jest wiele modeli opryskiwaczy, które możemy sklasyfikować pod kątem sposobu rozpylania cieczy oraz ze względu na sposób napędu i montażu.

Opryskiwacze ręczne/spalinowe

To najprostsza i najtańsza forma opryskiwania, częściej stosowana na działkach i w przydomowych ogródkach niż w dużych gospodarstwach rolnych. Działają na zasadzie pompy ręcznej, w której ciśnienie generowane jest poprzez zwiększenie go w zbiorniku. Opryskiwacz ręczny/spalinowy jest przenośny (naramienny lub plecakowy) i może być napędzany silnikiem spalinowym lub ręcznie - poprzez naciśnięcie spustu. Charakteryzuje się małą pojemnością (zwykle kilka/kilkanaście litrów). Jest prosty w obsłudze i lekki, a także można z nim dojść nawet do trudno dostępnych miejsc, ale jest niezbyt precyzyjny.

Opryskiwacze zawieszane

Opryskiwacz polowy zawieszany nie posiada samodzielnego układu jezdnego; zawiesza się go na tylnej osi ciągnika (do TUZ ciągnika). Wyróżnia się dużą zwrotnością i jest mniejszy niż opryskiwacz ciągany. Długość belki roboczej w opryskiwaczach zawieszanych może sięgać nawet 24 m. Można go podnieść na dużą wysokość, co umożliwia wykorzystanie go w pielęgnacji wysokich roślin. Z tego powodu sprawdza się w małych gospodarstwach, na polach o zróżnicowanej rzeźbie terenu oraz tam, gdzie manewrowanie sprzętem jest utrudnione. Warto się na niego zdecydować również w przypadku pracy na trudnym terenie lub konieczności przejazdu wąskimi drogami. Zbiorniki w tych opryskiwaczach zwykle mieszczą od 200 do 1000 litrów.

Opryskiwacze zaczepiane (ciągane)

Opryskiwacze zaczepiane to maszyny wyposażone w własną oś i koła, które łączy się z ciągnikiem za pomocą solidnego zaczepu (haka). Posiadają swoje własne koła oraz specjalny hak-zaczep, przy pomocy którego opryskiwacz jest podłączany do ciągnika. Charakteryzują się dużymi zbiornikami, nierzadko mieszczącymi do 4000-6000 litrów cieczy, co pozwala na długą pracę bez konieczności częstego uzupełniania. Montowane są na ciągnikach rolniczych, dlatego w krótkim czasie można pokryć większe powierzchnie nawozem czy środkiem ochrony roślin. Dzięki szerokim belkom roboczym (często przekraczającym 24 metry) doskonale sprawdzają się na dużych areałach uprawnych. Choć ustępują zawieszanym modelom pod względem zwrotności, rekompensują to większą wydajnością i efektywnością. To optymalne rozwiązanie dla średnich i dużych gospodarstw nastawionych na intensywną produkcję. Polecany przede wszystkim do dużych gospodarstw (o powierzchni powyżej 50 ha).

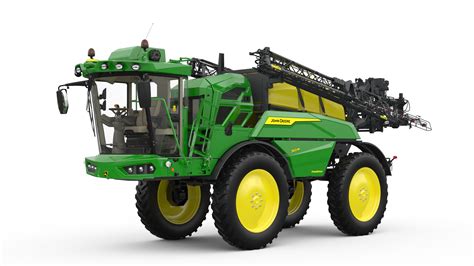

Opryskiwacze samojezdne

To najbardziej zaawansowane technologicznie maszyny, łączące funkcję ciągnika i opryskiwacza w jednym pojeździe. Opryskiwacz polowy samojezdny ma własny napęd i układ jezdny, dzięki czemu nie wymaga połączenia z ciągnikiem. Wyróżnia się dużą szerokością roboczą, wydajnością i szybkością pracy. Opryskiwacze samojezdne są często wyposażone w zaawansowane systemy technologiczne, takie jak GPS, sterowanie sekcjami, automatyczną regulację ciśnienia, umożliwiające precyzyjne dozowanie środków chemicznych i kontrolowanie różnych parametrów podczas opryskiwania. Dzięki własnemu napędowi i napędowi na wszystkie koła mogą pracować także w trudnych warunkach. Jest dobrym rozwiązaniem na dużych areałach i przy oprysku wysokich roślin (np. kukurydzy). Ten model jest polecany do pracy w wyspecjalizowanych gospodarstwach i w uprawach wrażliwych gatunków roślin.

Jak dobrać odpowiedni opryskiwacz polowy?

Wybór odpowiedniego opryskiwacza rolniczego to jedna z najważniejszych decyzji do podjęcia w gospodarstwie. Dostępność różnych rodzajów tych maszyn, a także innowacyjne rozwiązania, jakie oferują producenci, sprawiają, że rolnicy mogą dobrać sprzęt idealnie dopasowany do ich potrzeb. Od czego więc powinien być uzależniony wybór rodzaju opryskiwacza rolniczego? Przede wszystkim od specyfiki upraw, wielkości gospodarstwa i rodzaju stosowanych substancji chemicznych.

Zanim podejmiesz decyzję zakupową, odpowiedz na kilka kluczowych pytań:

• Ile hektarów upraw obsługujesz?
• Jak często wykonujesz opryski?
• Jaką moc ma Twój ciągnik?
• Czy potrzebujesz dużej mobilności (np. w sadzie)?
• Jakie masz możliwości magazynowania sprzętu?
• Jaka jest pojemność opryskiwaczy rolniczych, która przekłada się bezpośrednio na wydajność prac polowych? Wielkość zbiornika powinna być dostosowana do wielkości obszaru upraw. Jeśli będzie zbyt mała, konieczne staną się częste przerwy na uzupełnianie środka ochronnego.
• Jak duży będzie obszar pracy opryskiwacza rolniczego, ma ogromny wpływ na wybór odpowiedniego sprzętu.
• Pod uwagę należy wziąć także ukształtowanie terenu. Na dużych, płaskich areałach można z powodzeniem stosować opryskiwacze ciągane i opryskiwacze samojezdne.

Dobrym podejściem jest również przemyślenie, jaką ilość cieczy chcesz aplikować na hektar oraz jak długo możesz pracować bez uzupełniania zbiornika. Pamiętaj też, że czasem bardziej opłaca się kupić większy opryskiwacz polowy, by ograniczyć liczbę przejazdów. Jedną z kwestii, które warto przemyśleć, jest wybór między nową maszyną a opryskiwaczem używanym. Sprzęt rolniczy z rynku wtórnego to atrakcyjna opcja, dzięki której można zredukować wydatki bez utraty jakości i wydajności.

Konserwacja i typowe problemy opryskiwaczy polowych

Każdy użytkownik urządzeń mechanicznych wie, że ich naprawa jest stałym elementem pracy rolnika, a stosowanie dobrych części zwiększa efektywność prac polowych. Nie inaczej jest z opryskiwaczami, które mogą ulegać uszkodzeniom lub zużyciu, a przez to spada ich wydajność, a nawet może dojść do poważnej awarii. Dbanie o stan techniczny opryskiwacza oraz regularna wymiana uszkodzonych części to zadania stojące przed każdym użytkownikiem takiej maszyny.

Najczęstsze problemy:

• Zatykanie się dysz: Często spowodowane jest ono osadami, które gromadzą się w nich w wyniku stosowania pestycydów czy nawozów. Aby naprawić ten problem, wystarczy po prostu wyczyścić dysze. Jeśli jednak doszło do ich uszkodzenia, trzeba wymienić je na nowe, dobierając odpowiednie modele pasujące do specyfiki uprawy oraz rodzaju stosowanych substancji chemicznych. Dobrze dobrana dysza nie tylko zwiększa efektywność oprysku, ale również minimalizuje straty cieczy.
• Awaria pompy: Jej uszkodzenie może wynikać z niewłaściwego użytkowania, na przykład nieprawidłowego ciśnienia czy używania cieczy, które nie są przeznaczone do danego modelu.
• Pęknięcia i nieszczelności: Ważne jest monitorowanie stanu zbiornika oraz rur transportujących ciecz do dyszy. Pęknięcia czy nieszczelności powodują wypływ cieczy i zmniejszenie efektywności oprysku. Jeśli do takiej awarii doszło, trzeba jak najszybciej naprawić uszkodzone elementy, aby uniknąć dalszych komplikacji. W tym celu używa się fachowych narzędzi i dostępnych części zamiennych.

Przy okazji konserwacji warto zwrócić uwagę na akcesoria dodatkowe, takie jak filtry, które chronią system przed zanieczyszczeniami.

Producenci i popularne modele opryskiwaczy polowych

Rynek oferuje szeroki wybór opryskiwaczy od renomowanych producentów, którzy dostarczają innowacyjne rozwiązania wspierające efektywność i precyzję pracy w gospodarstwie.

HARDI

Duński producent opryskiwaczy rolniczych HARDI działa na rynku maszyn rolniczych od 1957 roku. Obecnie to międzynarodowa grupa, która specjalizuje się w dostarczaniu wysokiej jakości rozwiązań w zakresie skutecznego stosowania środków ochrony roślin.

• HARDI COMMANDER: To opryskiwacz ciągany zaprojektowany z myślą o rosnących potrzebach zwiększania wydajności przy jednoczesnej redukcji kosztów eksploatacyjnych. Belka TWIN FORCE (18-36 m) została wyposażona w najlepszy system sterowania opryskiwaniem. Regulowana kurtyna powietrzna porywa i kieruje opryskiem, co pozwala ograniczyć znoszenie cieczy do 80%. Z kolei wysięgnik DELTA FORCE (21-39 m) lepiej sprawdza się przy wyższych prędkościach i oferuje większą wydajność.
• HARDI NAVIGATOR: Tę maszynę wyposażono w inteligentne rozwiązania, które zmniejszają wpływ środków ochronnych na środowisko. Pozwala na to system mycia AutoWash, który usuwa pozostałości substancji z układu cieczowego i zbiornika. Warto wspomnieć również o zautomatyzowanych funkcjach opryskiwania AutoNozzleControl czy SmartCom ECU. Opryskiwacze NAVIGATOR mają zbiorniki o pojemności od 3000 do 6000 litrów oraz oś o rozstawie 1,5-2,25 metra. Dostępne wysięgniki to: DELTA FORCE, EAGLE, VPZ.

John Deere

Amerykańska marka John Deere cieszy się dużym uznaniem wśród rolników. Od lat dostarcza im innowacyjne rozwiązania, co dotyczy również opryskiwaczy polowych, które wyróżniają się wydajnością, dokładnością i wszechstronnością. Nie bez znaczenia pozostają nowoczesne technologie, takie jak zaawansowane systemy sterowania, które pozwalają precyzyjnie aplikować substancje ochronne.

• M732: Opryskiwacz ciągany ze zbiornikiem o pojemności 3200 litrów. Maszyna w zależności od konfiguracji jest przygotowana do pracy na różnych rodzajach upraw przy zróżnicowanej intensywności.
• M740: To większa wersja modelu M732, ze zbiornikiem o pojemności 4000 litrów. Dodatkową funkcją jest sterowanie opryskiwaczem wielofunkcyjną dźwignią. Warto wspomnieć o systemie zamkniętego obiegu, który ułatwia napełnianie i płukanie zbiornika maszyny.

Amazone

Amazone jest niemieckim producentem opryskiwaczy zawieszanych, zaczepianych i samojezdnych. Maszyny te są znane przede wszystkim z precyzyjnego rozprowadzania środków ochronnych, co ma wpływ na obfitość plonów.

• UX5200: Opryskiwacz ze zbiornikiem o pojemności 5200 litrów, małymi wymiarami transportowymi i lekką, zwrotną konstrukcją. Świetnie sprawdza się nawet w trudnych warunkach terenowych.
• UX4200: To konstrukcja podobna do modelu UX5200, ale z mniejszym zbiornikiem o pojemności 4200 litrów.

Zalety stosowania opryskiwaczy polowych

Wykorzystanie opryskiwacza polowego w gospodarstwie niesie liczne korzyści zarówno dla samego rolnika, jak i środowiska. Dobry opryskiwacz polowy zawieszany czy ciągany znacznie przyspiesza pracę i ułatwia stosowanie środków ochrony roślin.

• Wysoka efektywność ochrony roślin: Równomierna aplikacja pestycydów i herbicydów zwiększa efektywność ich działania, co z kolei wpływa na lepszą ochronę upraw przed chwastami, szkodnikami i chorobami.
• Poprawa wydajności upraw: Skuteczna ochrona i nawożenie przekładają się na większe i zdrowsze plony.
• Oszczędność środków chemicznych: Opryskiwacz polowy pozwala precyzyjnie dozować środki ochrony roślin, co umożliwia zastosowanie ich w mniejszych, optymalnych dawkach.
• Minimalizacja negatywnego wpływu na środowisko: Ograniczenie zużycia pestycydów i herbicydów zmniejsza ich niekorzystny wpływ na glebę, wodę i organizmy niebędące celem oprysku.
• Szybkość i wydajność pracy: Nowoczesne opryskiwacze, zwłaszcza te o dużych szerokościach roboczych i pojemnościach zbiorników, pozwalają na pokrycie znacznych areałów w krótkim czasie.
• Wszechstronność zastosowania: Możliwość aplikowania różnych typów substancji - od pestycydów, przez herbicydy, po nawozy i wodę.
• Możliwość stosowania w różnych sezonach: Opryskiwacze są użyteczne przez cały sezon wegetacyjny, od wczesnego wiosennego nawożenia po jesienne zabiegi ochronne.

Pojemność opryskiwaczy rolniczych przekłada się bezpośrednio na wydajność prac polowych. Wybór odpowiedniej maszyny przekłada się na efektywne zarządzanie tymi zasobami, a także na wysokość plonów i skuteczną ochronę roślin przed szkodnikami i chorobami.
