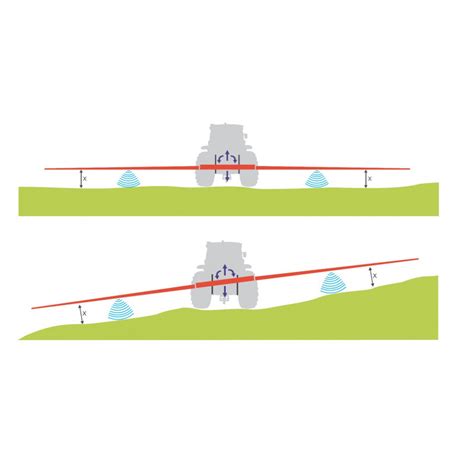

Stabilizacja belki opryskiwacza to proces utrzymywania jej w odpowiedniej, poziomej pozycji względem terenu, na którym pracuje maszyna. Jest to kluczowe dla równomiernego rozprowadzania cieczy roboczej na powierzchni upraw, co bezpośrednio wpływa na skuteczność zabiegów ochrony roślin. Belka, szczególnie o dużej szerokości roboczej, jest narażona na różnego rodzaju odchylenia wynikające z nierówności terenu, wibracji oraz innych dynamicznych czynników podczas pracy.
Dlaczego poziomowanie belki jest istotne?
Poziomowanie belki opryskiwacza ma kluczowe znaczenie z kilku powodów. Nierówno ustawiony element może prowadzić do nadmiernego zużycia środka ochrony roślin w niektórych częściach pola, podczas gdy inne obszary mogą zostać opryskane zbyt słabo. Takie niedokładności wpływają na jakość plonów oraz mogą prowadzić do strat finansowych wynikających z konieczności powtórzenia zabiegu. Ponadto nieprawidłowe ustawienie belki może prowadzić do uszkodzeń roślin, zwłaszcza jeśli belka jest ustawiona zbyt nisko.
Automatyczne systemy poziomowania
Automatyczne poziomowanie belki opryskiwacza to zaawansowane rozwiązanie, które znacznie ułatwia pracę operatora maszyny i podnosi jakość wykonywanych oprysków. Tego rodzaju systemy, jak np. DISTANCE-Control II, bazują na różnego rodzaju czujnikach, takich jak żyroskopy, akcelerometry czy czujniki ultradźwiękowe, które na bieżąco monitorują położenie belki względem podłoża.
Budowa i zasada działania systemu
Systemy typu DISTANCE-Control II umożliwiają automatyczną regulację wysokości belki polowej i jej poziomowanie. W skład układu wchodzą:
- Czujniki ultradźwiękowe: montowane zazwyczaj na końcach belki polowej oraz w jej środkowej części.
- Czujniki pochyłu: monitorujące przechyły konstrukcji.
- Potencjometr kątowy: ustalający aktualną pozycję belki oraz jej kąt ustawienia w stosunku do podłoża.
Dane z czujników są przesyłane do komputera sterującego, który za pośrednictwem standardowego układu hydraulicznego i siłowników dokonuje korekty położenia belki.
Czujnik pojemnościowy – wyjaśnienie | Różne typy i zastosowania
Samodzielne modyfikacje i modernizacje
Mimo dostępności zaawansowanych systemów fabrycznych, wielu rolników decyduje się na samodzielne przeróbki starych konstrukcji. W przypadku starszych modeli, takich jak opryskiwacze marki Hardi, często występuje problem braku skutecznego poziomowania, co na nierównych polach wymusza prowadzenie lanc na niebezpiecznie dużej wysokości.
Koncepcje techniczne
Przy próbach budowy własnego systemu poziomowania warto rozważyć następujące aspekty:
- Zastosowanie siłowników: Można wykorzystać siłowniki hydrauliczne lub pneumatyczne. Kluczowe jest pytanie, czy wstawić siłownik jako ramię trapezu, czy nachylać całą konstrukcję nośną lanc.
- Tłumienie drgań: Sztywne połączenia nie są optymalne. Wskazane jest zastosowanie rozwiązań, które będą tłumić drgania przenoszone na belkę.
- Konstrukcja wahliwa: Skuteczną metodą może być zastąpienie sztywnego mocowania trapezu do wieżyczki połączeniem wahliwym, co pozwala na precyzyjną regulację siłownikiem.
- Ochrona trapezu: Należy pamiętać, że w szerokich belkach (np. 24 m) trapez jest niezbędny dla zachowania sztywności konstrukcji - ingerencja w niego musi być przemyślana, aby uniknąć uszkodzeń.
Warto pamiętać, że przy modernizacji układu hydraulicznego należy zwrócić uwagę na właściwe prowadzenie przewodów oraz zastosowanie odpowiednich zaworów, które umożliwią płynne i precyzyjne sterowanie siłownikami.
