Brak ciśnienia w opryskiwaczu po otwarciu sekcji: Przyczyny i rozwiązania

Niewłaściwe ustawienie ciśnienia w opryskiwaczu może prowadzić do znacznych strat i nieskutecznych zabiegów. Współczesne opryskiwacze są często wyposażone w zawory stałociśnieniowe, które umożliwiają utrzymanie równomiernego ciśnienia, niezależnie od liczby pracujących sekcji. Jest to kluczowe, ponieważ zapobiega miejscowemu przedawkowaniu środków ochrony roślin (ŚOR) i ogranicza znoszenie cieczy poza obszar chronionej plantacji.

Najczęstsze błędy w regulacji ciśnienia

Najczęściej popełniane błędy wynikają z braku znajomości instrukcji obsługi lub jej lekceważenia. Niektórzy rolnicy regulują wszystkie sekcje jednocześnie, co nie przynosi oczekiwanych rezultatów, lub regulują sekcje pracujące zamiast zamkniętych. Prawidłowa regulacja opryskiwacza nie tylko zwiększa skuteczność zabiegów ochronnych, ale również pozwala oszczędzać środki ochrony roślin i dbać o środowisko.

Kalibracja opryskiwacza - podstawa efektywności i zgodności z prawem

Kalibracja opryskiwacza jest jedną z najważniejszych operacji, którą należy przeprowadzić przed rozpoczęciem sezonu. Dzięki niej możliwe jest niezwykle precyzyjne rozprowadzanie środków ochrony roślin. Co więcej, zgodnie z obowiązującymi przepisami prawa, jest ona po prostu konieczna.

Czym jest kalibracja opryskiwacza i na czym polega?

Kalibracja opryskiwacza to proces odpowiedniego ustawiania urządzenia, zgodny z przepisami prawa, a konkretnie z dyrektywą 2009/128/WE. Wymagane jest przeprowadzanie tej czynności m.in. przed każdym sezonem wegetacyjnym, po dłuższym postoju opryskiwacza polowego, a także po każdej modyfikacji parametrów pracy sprzętu. Należy również wykonywać okresową kalibrację co 3 lata, którą przeprowadza doświadczony diagnosta.

Kalibracja przynosi wiele korzyści również samym rolnikom. Dzięki niej rozpylacze mogą równomiernie rozprowadzać środki ochrony roślin i są lepiej przygotowane do pracy. Sprawia ona również, że zabieg ochrony poszczególnych gatunków jest bardziej efektywny, a sprawny opryskiwacz pozwala łatwiej uzyskać lepsze plony oraz dozować odpowiednią ilość środka ochrony roślin.

Jak skalibrować opryskiwacz? Przewodnik krok po kroku

Oto jak należy skalibrować opryskiwacz krok po kroku:

1. Zamontuj nowy rozpylacz

   Dzięki temu będziesz miał pewność, że cała operacja zakończy się sukcesem.

2. Włącz opryskiwacz i sprawdź szczelność

   Wlej wodę minimum do połowy zbiornika opryskiwacza. Następnie włącz go, aby przekonać się, czy sprzęt działa prawidłowo i czy nie powstają wycieki.

3. Ustal odpowiednią dawkę cieczy roboczej

   Na początku ustal dawkę, jaką chcesz aplikować na 1 ha. Sprawdź zalecenia producenta danego środka w tym zakresie.



4. Sprawdź rozstaw rozpylaczy na belce polowej

   W większości przypadków wynosi on 0,5 m.

5. Ustal szybkość jazdy ciągnika / opryskiwacza

   Wyznacz odcinek pomiarowy o długości 100 m (możesz ustawić w odpowiednich miejscach paliki). Następnie zmierz czas przejazdu traktora przez tę trasę. Jeśli dysponujesz prędkościomierzem, cały proces przebiegnie bardzo szybko.

   Pamiętaj, że aby zmierzyć rzeczywistą prędkość, należy załączyć bieg, na którym planujesz przeprowadzać oprysk. Co więcej, musisz całość sprawdzić w warunkach zbliżonych do polowych, a nie na łące czy asfalcie - wówczas pomiary nie będą miarodajne. Warto podkreślić też, że podczas wykonywania tej czynności prędkość obrotowa silnika powinna być taka sama.

   Następnie należy obliczyć prędkość jazdy na bazie pomiaru czasu, korzystając ze wzoru:

   Prędkość jazdy = długość odcinka pomiarowego w metrach / czas przejazdu w sekundach x 3,6

6. Oblicz wydatek rozpylacza

   Jeśli chcesz prawidłowo skalibrować opryskiwacz, następnie oblicz wydatek rozpylacza według wzoru:

   wydatek rozpylacza (l/min) = dawka cieczy roboczej (l/ha) x rozstaw rozpylaczy (m) x prędkość przejazdu (km/h) / liczba rozpylaczy x 600



7. Wybierz rozpylacz i ciśnienie

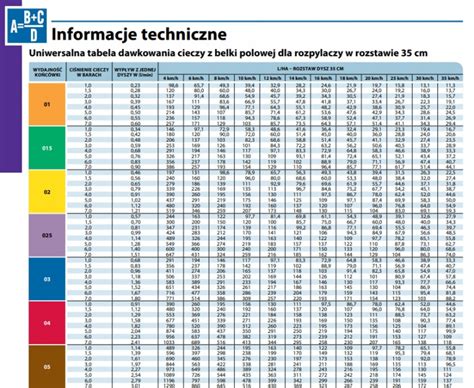

   Do każdego rozpylacza powinna być dołączona tabela wydatków cieczy. Na podstawie powyższych obliczeń można wybrać odpowiedni rozpylacz oraz samo ciśnienie.

8. Przetestuj rzeczywiste natężenie wypływu z rozpylaczy

   W kolejnym kroku należy założyć komplet rozpylaczy i uruchomić je wraz ze wszystkimi sekcjami układu cieczowego, a następnie ustawić odpowiednio dobrane ciśnienie. Później mierzy się natężenie wypływu wody z konkretnych rozpylaczy do naczyń miarowych w ściśle określonym czasie (przez 1 minutę). Odchylenie średniego wydatku nie powinno przekraczać +/- 5% od tego, który został ustalony w procesie kalibracji - w ten sposób można obliczyć rzeczywisty wydatek.

   Jeżeli odchylenie jest większe, konieczne jest skorygowanie ciśnienia. W sytuacji, gdy wydatek rzeczywisty jest zbyt wysoki, należy je zmniejszyć, natomiast gdy jest on zbyt niski, trzeba je zwiększyć. Wartość skorygowanego ciśnienia można wyliczyć na podstawie następującego wzoru:

   P2 = P1 x (Q2/Q1)²

   • P2 - ciśnienie skorygowane (bar)
   • P1 - ciśnienie ustalone (bar)
   • Q1 - wydatek ustalony (l/min)
   • Q2 - wydatek wyliczony (l/min)

9. Określ ilość cieczy roboczej (Q) na 1 hektar

   Jeżeli wiesz już, jaki jest wydatek cieczy w przypadku jednego rozpylacza, możesz wyliczyć ilość cieczy roboczej, koniecznej do opryskania 1 hektara.

Problemy z brakiem ciśnienia w opryskiwaczu - analiza przypadków

Rolnicy często zgłaszają problemy z brakiem ciśnienia lub jego niestabilnością w opryskiwaczu. Poniżej przedstawiono najczęściej spotykane sytuacje i potencjalne rozwiązania.

Brak pobierania wody po dłuższym postoju

Zdarza się, że po kilkumiesięcznym nieużywaniu (nawet w temperaturze powyżej zera) opryskiwacz nie pobiera wody, a w przewodach widoczne są pęcherze powietrza, mimo zalania zbiornika prawie do pełna i pracy pompy na wysokich obrotach. Możliwe przyczyny to:

• Źle założone zawory: Jeżeli wąż ssący jest drożny i nic innego nie blokuje przepływu na ssaniu, pompa wypełniona powietrzem nie jest w stanie zassać i otworzyć zaworka ssącego. Może być konieczne wymuszenie napełnienia pompy wodą, np. poprzez podanie wody pod niewielkim nadciśnieniem na ssaniu. Można spróbować uszczelnić zbiornik i podać powietrze z kompresora lub na chwilę podłączyć wodę z kranu bezpośrednio do węża ssącego pod niewielkim ciśnieniem.
• Uszkodzone lub za mocne sprężyny w zaworach: Kolega wymieniał sprężyny w zaworach i nowe mogą być za mocne, co utrudnia ich otwarcie.
• Nieszczelność obudowy filtra na stronie ssącej: Pęknięta obudowa filtra może powodować zasysanie powietrza przez pompę, a woda nie wycieka, mimo pełnego zbiornika.
• Oderwana emalia w kolektorze ssącym: Może to powodować niemal zerową wydajność pompy. Ważne jest, aby określić, z której strony pompy znajduje się króciec ssawny i czy pompa stuka podczas pracy.

Nieszczelności po serwisie pompy

Po rozebraniu i ponownym złożeniu pompy na nowych częściach (membrany, uszczelniacze, zaworki) może pojawić się problem z przykręceniem kolektora do głowic. Jeśli jeden zaworek zbyt głęboko wchodzi do głowicy i po nałożeniu kolektora powstaje szczelina 1-2 mm, prowadzi to do dużej nieszczelności i wycieków wody. W takiej sytuacji warto sprawdzić, czy na tym zaworku stosuje się jakieś dodatkowe uszczelki lub oringi, nawet jeśli głowica jest nowa.

Problemy z uzyskaniem zadanego ciśnienia

Zdarza się, że mimo skręcenia "gałki na rozdzielaczu" do oporu, nie można uzyskać więcej niż 9-9,5 bar, nawet na maksymalnych obrotach silnika. Taka sytuacja wskazuje na problem w układzie, gdyż przy maksymalnie skręconej gałce nie powinno być wycieku z przelewu. Jeśli byłoby to zatykanie filtra na ssaniu, również nie powinno być przepływu przez przelew. Może to sugerować wadę rozdzielacza, np. jeśli jest to rzemieślnicza kopia pilmetowskiego.

Spadki ciśnienia po zamknięciu zaworu sekcji

W opryskiwaczach, takich jak Lochman, może występować problem, gdzie przy każdym uwrociu i zamknięciu zaworu ciśnienie spada o kilka barów. Ciśnienie powoli się podnosi, ale do zadanego poziomu dochodzi dopiero w połowie rzędu lub dalej, co wymaga dobijania ciśnienia przy każdym przejeździe. Ten problem może być irytujący i nie ma znaczenia, czy zbiornik jest pełny czy nie. Jeśli pompa (np. Comet 1400) i filtry są czyste, a regulator ciśnienia był niedawno wymieniany, problem może leżeć w innych elementach układu, np. w drożności przewodów wewnętrznych, zaworach sekcyjnych lub innych elementach sterowania ciśnieniem. Połącz opryskiwacz z ciągnikiem i napełnij go wodą. Jeśli ciśnienie się zmieni, skoryguj je za pomocą pokrętła danej sekcji.
