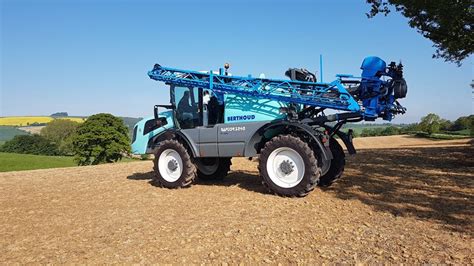

Opryskiwacz samojezdny Berthoud RAPTOR: Innowacja i wydajność w rolnictwie

Samojezdne opryskiwacze Berthoud RAPTOR to nowoczesne, bardzo wydajne maszyny do oprysku, zaprojektowane, aby sprostać przyszłym wymaganiom rolnictwa. Seria Berthoud RAPTOR to zaawansowane maszyny opryskowe, łączące wysoką wydajność z nowoczesnym designem. Ich estetyczna konstrukcja z zaokrąglonymi liniami i nowoczesnymi kształtami harmonijnie współgra z zaawansowanymi technologiami. Dynamiczna przekładnia napędowa poprawia efektywność paliwową i zwiększa przyjemność z obsługi dużej maszyny. Komfort pracy i bezpieczeństwo podczas oprysków idą w parze z utrzymaniem wysokiej wydajności i osiągów, co jest podstawową charakterystyką tych maszyn. W skład serii nowoczesnych opryskiwaczy samobieżnych Berthoud RAPTOR wchodzą trzy główne modele.

Charakterystyka i wydajność

Opryskiwacz RAPTOR łączy wszystkie wyposażenia, aby przynieść maksymalną wydajność, dzięki zbiornikom o pojemnościach sięgających 5200 litrów, belkom o dostępnej szerokości do 44 metrów, specjalnie zaprojektowanym do opryskiwaczy samojezdnych, oraz seryjnej homologacji 40 km/h. Pojemność zbiornika głównego opryskiwacza RAPTOR DARK może wynieść 5200 litrów, co w połączeniu z belką do oprysku o szerokości 44 m pozwala uzyskać bardzo dużą wydajność roboczą.

Belki polowe

Opryskiwacze samojezdne RAPTOR mogą być wyposażone w belkę polową do oprysku, montowaną z tyłu maszyny. Dostępny jest również specjalny model belki montowany z przodu opryskiwacza samojezdnego - belka EKTAR AS. Belka EKTAR AS została wykonana z aluminium, ma szerokości robocze od 36 do 42 m i jest dedykowana do opryskiwaczy samojezdnych RAPTOR AS. Jej całkowita szerokość po złożeniu wynosi 2,55 m, co umożliwia jazdę opryskiwaczem po drodze z prędkością 40 km/h. Sterowanie ruchami belki odbywa się za pomocą elektrorozdzielaczy (ED) z kabiny opryskiwacza. Belka EKTAR AS posiada zawieszenie typu wahadłowego, co oferuje szerokie pole widzenia dla operatora.

Układ napędowy i podwozie

Jednostką napędową w opryskiwaczach samojezdnych Berthoud RAPTOR jest 6-cylindrowy silnik DEUTZ, spełniający normy TIER. Dostępne są różne moce silnika, w zależności od modelu opryskiwacza. Silny i wydajny napęd hydrostatyczny BOSCH REXROTH z motoreduktorami zapewnia siłę podczas jazdy dużym opryskiwaczem samobieżnym. Dostępne są 3 zakresy przełożeń zmienianych pod obciążeniem: 0/19 - 0/25 - 0/40 km/h. Seryjnie opryskiwacze samojezdne są wyposażone w blokadę hydromechaniczną PRZÓD/TYŁ oraz w mechanizm różnicowy lewa/prawa strona.

Hydraulicznie zmieniany rozstaw kół jest dostępny opcjonalnie dla modeli 3200, 4200 i 5200 litrów. Podobnie, hydraulicznie przestawiany prześwit jest dostępny opcjonalnie dla modelu 4200 l, oferując zakres roboczy od 1,25 do 1,80 m.

Systemy oprysku

Precyzja oprysku jest kluczowa w nowoczesnym rolnictwie, a opryskiwacze Berthoud RAPTOR wyposażono w zaawansowane rozwiązania, aby zapewnić aplikację odpowiedniej dawki w odpowiednim miejscu na polu.

Pompa OMEGA

Sercem systemu oprysku jest wydajna pompa wirnikowa 2-turbinowa OMEGA, skonstruowana przez BERTHOUD. Charakteryzuje się ona dużym wydatkiem z wysokim ciśnieniem roboczym: wydatek wynosi 550 l/min. na ciśnieniu 3 barów. Pompa Berthoud OMEGA składa się z dwóch komór ciśnieniowych: z komory niskiego i z komory wysokiego ciśnienia. Jest to pompa samozasysająca, o zmiennym wydatku z ciśnieniem roboczym mogącym sięgać 8 barów w oprysku. Dzięki jej umieszczeniu blisko spustu, pompa umożliwia znaczące zmniejszenie ilości resztek cieczy. Wysokie ciśnienie robocze pompy OMEGA ułatwia pracę belki polowej, nawet o bardzo dużej szerokości roboczej, sięgającej 44 metrów, oraz współpracę z rozpylaczami inżektorowymi lub przeciwznoszeniowymi, coraz częściej stosowanymi podczas zabiegów opryskowych.

Blok rozdzielający DUALMATIC i Rozwadniacz

• Blok rozdzielający DUALMATIC: Specjalnie zaprojektowany do prostego i szybkiego ustawienia dzięki 2 rączkom sterującym zespołem 17 funkcji opryskiwacza.
• Rozwadniacz: Charakteryzuje się ergonomią połączoną z mocą, co ułatwia przygotowanie cieczy roboczej.

Precyzyjne opryskiwanie i SPRAYTRONIC

Rozwiązania opierające się na zaawansowanej elektronice mają na celu zwiększenie precyzji przeprowadzania zabiegu oprysku. Niezbędna armatura na opryskiwaczu obejmuje zbiornik z dokładnym pomiarem ilości cieczy, czujnik ciśnienia, czujnik prędkości jazdy, odpowiednio zaprojektowane zawory i pompę, przewody prowadzące ciecz roboczą, elektrozawory oraz belkę do oprysku. Zaawansowana technologia musi połączyć ze sobą komponenty mechaniczne oraz elektroniczne na opryskiwaczu.

Rozwiązania wykorzystujące do swojej precyzyjnej pracy sygnały satelitarne usprawniają opryski, pozwalając uniknąć nakładek i podwójnie opryskanych miejsc na polu. Odpowiednie sekcje opryskiwacza są wyłączane w precyzyjnie ustalonym miejscu i czasie.

Rozwiązaniem najnowszej generacji jest także opcjonalny układ SPRAYTRONIC. W zależności od prędkości jazdy, elektrozawór umieszczony na każdym rozpylaczu będzie odcinał oprysk. SPRAYTRONIC umożliwia zmianę dozowania rozpylacza o 70% i w konsekwencji prędkości w takich samych proporcjach, bez zmiany ciśnienia roboczego.

Sterowanie i systemy ISOBUS

Komfort i precyzja sterowania są priorytetem w opryskiwaczach Berthoud RAPTOR. Panoramiczna kabina opryskiwacza jest bardzo wygodna, a szerokie pole widzenia umożliwia kontrolowanie wzrokiem całej szerokości belki do oprysku. Wygodny podłokietnik wyposażony w przyciski obsługowe oraz przełączniki, a do tego zaawansowany komputer pokładowy REXROTH, ułatwia operatorowi pilotowanie maszyny.

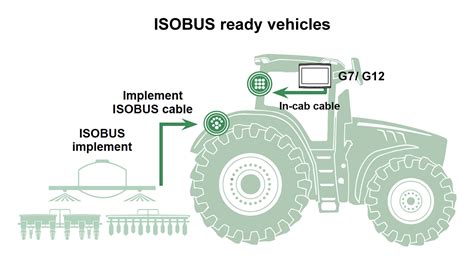

Zgodność z normą ISOBUS

BERTHOUD jest członkiem fundacji AEF (Agricultural Industry Electronics Foundation), której celem jest promowanie normy ISOBUS dla zestawu maszyn, terminali i ciągników, dzięki wspólnemu protokołowi komunikacji między nimi, określanemu jako norma ISO 11783.

Komputery i terminale

• Komputer Berthoud EC-TRONIC: Zapewnia ciągłe wyświetlanie głównych parametrów oprysku (dawka/ha, prędkość jazdy, mierzone ciśnienie), jest zintegrowany z niektórymi opcjami, takimi jak zawór DUALELEC, i umożliwia zapisywanie danych (dotyczących pola, użytkowników). Oferuje indywidualne sterowanie 15 sekcjami oraz sterowanie sekwencyjne z wykorzystaniem joysticka wielofunkcyjnego.
• Bezprzewodowy joystick E-PILOT: Opryskiwacze RAPTOR są dostarczane z tym joystickiem, który umożliwia sterowanie funkcjami hydraulicznymi opryskiwacza oraz uruchomieniem oprysku w promieniu 20 m od maszyny.
• Terminal VT-TRONIC: Jest to zaawansowany terminal ISOBUS oferujący seryjnie funkcje takie jak nawigacja, rozłączanie sekcji, zmienne dawkowanie i dokumentowanie. Obsługiwany dotykowo wyświetlacz umożliwia wyświetlanie informacji w przesuwalnych oknach, zwiększając komfort i czytelność. Opcjonalny terminal VT TRONIC o przekątnej ekranu 25.6 cm (10.1'') to zaawansowane rozwiązanie zgodne z normą ISOBUS, oferujące funkcje prowadzenia, rozłączania sekcji, zmiennego dawkowania i dokumentacji. Systemem operacyjnym jest Android, na którym możliwe jest zainstalowanie dodatkowego oprogramowania w celu zwiększenia funkcjonalności i pobierania aplikacji rolniczych.
• Wersja ISOTRONIC: Opryskiwacz w wersji ISOTRONIC (opcja) jest dostarczany bez terminala obsługowego. Po podłączeniu terminala ISOBUS, opryskiwacz zostanie rozpoznany przez Terminal Uniwersalny (UT), na którym zostaną wyświetlone parametry oprysku, a terminal zapewni sterowanie funkcjami opryskiwacza.

Berthoud - Historia i innowacje

Berthoud, znany również jako Berthoud-Agricole, jest czołowym francuskim producentem, specjalizującym się w produkcji opryskiwaczy polowych, sadowniczych, winnicowych i samojezdnych, z ponad stuletnią historią. Firma ta jest częścią grupy Excel Industries, która skupia wiodących producentów opryskiwaczy z Francji i całego świata. Od początku swojej działalności Berthoud skupiał się na innowacyjności i jakości, co pozwoliło firmie na szybki rozwój i ekspansję na rynki międzynarodowe.

Zakłady produkcyjne Berthoud znajdują się w urokliwej części Francji, w pobliżu Lyonu, znanej z produkcji znakomitego wina Beaujolais. Firma Korbanek od ponad 25 lat z sukcesem sprzedaje produkty Berthoud na polskim rynku, potwierdzając zaufanie do francuskiej inżynierii i jakości.
