Koparko-ładowarka JCB 3CX jest wszechstronną maszyną budowlaną, a jej efektywne i bezpieczne użytkowanie w dużej mierze zależy od zrozumienia i prawidłowego sterowania poszczególnymi funkcjami. Artykuł ten szczegółowo omawia podstawowe elementy sterowania, takie jak przełącznik jazdy, oraz zagadnienia związane ze zmianą układów sterowania joystickami (ISO/SAE) i adaptacją innych funkcji.
Podstawowe Elementy Sterowania Koparko-Ładowarki JCB 3CX
Przełącznik Jazdy: Budowa i Funkcje
Jednym z kluczowych elementów sterowania ruchem maszyny jest przełącznik jazdy, często nazywany również wybierakiem kierunku jazdy lub dźwignią zmiany kierunku. Zrozumienie jego budowy, funkcji oraz znaczenia kolorów jest niezbędne dla każdego operatora, aby zapewnić bezpieczną i efektywną pracę maszyny.
Przełącznik jazdy zazwyczaj znajduje się w łatwo dostępnym miejscu dla operatora, najczęściej na kolumnie kierownicy lub jako część zespołu dźwigni sterujących. Jego konstrukcja jest zazwyczaj prosta, ale wytrzymała, zaprojektowana do pracy w trudnych warunkach budowlanych.
Elementy Składowe
- Dźwignia (Rączka): Główny element, którym manipuluje operator, aby wybrać kierunek jazdy. Zazwyczaj ma ergonomiczną formę, ułatwiającą pewny chwyt.
- Mechanizm Blokujący: Zaprojektowany, aby zapobiegać przypadkowej zmianie kierunku jazdy, zwłaszcza podczas pracy ramieniem koparki. Może obejmować przycisk, zapadkę lub specjalny kształt dźwigni.
- Wewnętrzne Styki/Przełączniki: Elementy odpowiedzialne za fizyczne przełączanie sygnałów elektrycznych do układu sterowania jazdą maszyny.
- Obudowa: Wytrzymała osłona chroniąca wewnętrzne mechanizmy przed kurzem, wilgocią i uszkodzeniami mechanicznymi.
Główne Tryby Pracy
Podstawową funkcją przełącznika jazdy jest umożliwienie operatorowi wyboru kierunku ruchu maszyny: do przodu, do tyłu lub neutralnego (postój).
- Jazda do Przodu (Forward): Po przesunięciu dźwigni w odpowiednią pozycję, maszyna rusza do przodu.
- Jazda do Tyłu (Reverse): Przesunięcie dźwigni w przeciwną pozycję powoduje ruch maszyny do tyłu.
- Pozycja Neutralna (Neutral): Blokuje napęd, uniemożliwiając ruch maszyny, nawet gdy silnik pracuje. Jest to pozycja bezpieczeństwa.
Dodatkowe Funkcje (w zależności od modelu)
Niektóre przełączniki jazdy w koparko-ładowarkach JCB 3CX mogą integrować dodatkowe funkcje, takie jak:
- Sterowanie Skrzynią Biegów: W niektórych wariantach, przełącznik może być powiązany z wyborem zakresu biegów (np. wolny/szybki).
- System "Powrót do Kopania" (Return to Dig): Choć zazwyczaj sterowany osobnym przyciskiem, czasem może być zintegrowany z logiką przełącznika kierunku jazdy.
Znaczenie Kolorów w Przełączniku Jazdy
Kolory używane na przełączniku jazdy oraz w jego otoczeniu mają kluczowe znaczenie dla szybkiej identyfikacji funkcji i zapewnienia bezpieczeństwa. Chociaż dokładne schematy kolorów mogą się nieznacznie różnić w zależności od roku produkcji i specyficznej konfiguracji maszyny, istnieją powszechnie przyjęte konwencje.
Typowe Przypisanie Kolorów
- Czerwony: Najczęściej oznacza pozycję neutralną lub hamulec postojowy. Czasami może być również używany do oznaczenia funkcji awaryjnych lub zatrzymania.
- Zielony: Zazwyczaj wskazuje na kierunek jazdy do przodu.
- Żółty/Pomarańczowy: Często oznacza kierunek jazdy do tyłu.
- Niebieski: Może być używany do dodatkowych funkcji, takich jak wybór trybu jazdy (np. napęd na 2 lub 4 koła) lub sterowanie skrzynią biegów.
Ważne jest, aby operator zawsze zapoznał się z oznaczeniami na konkretnej maszynie, którą obsługuje, ponieważ mogą występować lokalne lub specyficzne dla producenta warianty kolorystyczne. Warto również zwrócić uwagę na piktogramy lub napisy towarzyszące kolorowym oznaczeniom.
Bezpieczeństwo i Prawidłowe Użytkowanie
Prawidłowe korzystanie z przełącznika jazdy jest fundamentalne dla bezpieczeństwa na placu budowy. Należy pamiętać o następujących zasadach:
- Zawsze upewnij się, że maszyna jest w pozycji neutralnej przed opuszczeniem kabiny.
- Unikaj gwałtownych zmian kierunku jazdy, które mogą obciążać układ napędowy.
- Upewnij się, że dźwignia jest prawidłowo zablokowana w wybranej pozycji.
Zmiana Układu Sterowania Joystickami (ISO vs. SAE / X vs. +)
Rozumienie Różnic: Układ X (ISO) a Układ + (SAE)
Wiele koparko-ładowarek JCB 3CX, szczególnie z systemem "easy control", oferuje możliwość wyboru schematu sterowania joystickami. Popularne układy to ISO (często oznaczane jako "X" lub ramię z wysięgnikiem zamienione) i SAE (często oznaczane jako "+"). Różnica polega na przypisaniu funkcji hydraulicznych do ruchów joysticków. Dla operatora, który jest przyzwyczajony do jednego schematu, praca na maszynie z innym układem może być początkowo wyzwaniem.
Dla niektórych operatorów, podnoszenie ramienia w układzie "X" (ISO) może być bardzo ciężkie i niekomfortowe, co skłania do poszukiwania możliwości zmiany konfiguracji.
Wzory sterowania koparką // Odc. 150
Możliwości i Wyzwania Zmiany Schematu Sterowania
Zmiana układu sterowania z jednego na drugi (np. z ISO na SAE lub odwrotnie) jest często możliwa. W przypadku fabrycznych systemów zmiany funkcji jest to zazwyczaj kwestia przełączenia trybu, jednak jeśli funkcje zostały pozamieniane w stosunku do ustawień fabrycznych (np. przez poprzedniego właściciela), proces może wymagać interwencji w układ hydrauliczny.

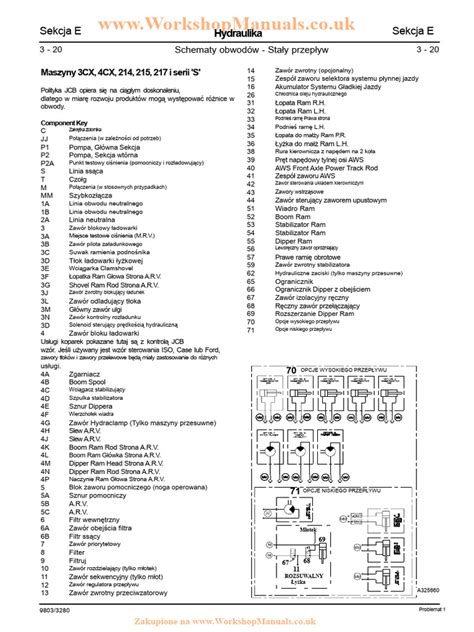

Wymiana Węży Hydraulicznych
Jeśli maszyna ma sterowanie klasyczne (nie na joysticki) lub funkcje są "pozamieniane" niestandardowo, najczęściej problem dotyczy zamienionych węży przy rozdzielaczu hydraulicznym. W takim przypadku, zmiana polega na fizycznym przełożeniu odpowiednich przewodów hydraulicznych.
Uwzględnienie Ciśnień i Zaworów
Przy zmianie funkcji lub przełożeniu przewodów, należy sprawdzić ciśnienia zaworów przeciążeniowych (ARV). Różne funkcje hydrauliczne mogą wymagać różnych ustawień ciśnienia. Ważne jest, aby po zamianie węży ciśnienia były prawidłowo ustawione dla nowo przypisanych funkcji. Jeśli tego się nie zrobi, mogą wystąpić problemy z wydajnością lub bezpieczeństwem pracy.
Aspekty Ergonomiczne i Użytkowe
Mózg operatora potrzebuje czasu na przystosowanie się do nowego układu sterowania. Jak zauważono, "mózg mówi jedno, ręce robią co innego" gdy funkcje są pozamieniane. Wielu doświadczonych operatorów potrafi szybko przystosować się do pracy na różnych maszynach z odmiennymi układami sterowania (X, +, ISO, SAE) nawet kilka razy w ciągu dnia. Początkowo jest to "dziwne", ale z czasem staje się naturalne.
Adaptacja Sterowania: Zmiana Dźwigni Ładowarki na Joystick
Potencjalne Korzyści i Wymagane Modyfikacje
Inną modyfikacją, o której często myślą operatorzy, jest zamiana tradycyjnej dźwigni ładowarki na joystick. Choć jest to przedsięwzięcie droższe, wielu uważa, że praca joystickiem jest bardziej precyzyjna i komfortowa, co przekłada się na mniejsze zmęczenie operatora.
Techniczne Aspekty Przebudowy
Zmiana z dźwigni na joystick w układzie ładowarki nie jest prostym przełożeniem i wymaga głębszej analizy układu hydraulicznego.
Zawory Liniowe i Przepływy
Układy hydrauliczne maszyn, zwłaszcza JCB 3CX, posiadają zawory liniowe, które kontrolują przepływy i ciśnienia. Zmiana funkcji wymaga uwzględnienia rodzaju pracy suwaka: odcięcia całkowitego przepływu, połączenia do spływu jednostronnie, częściowo lub całkowicie. Niektóre funkcje mogą wymagać utrzymania pewnego nadciśnienia, inne redukcji na spływie.
Wpływ na Zużycie i Komfort Pracy
W przypadku prostego, nieprzemyślanego przełożenia funkcji, mogą wystąpić dwie główne wady:
- Nadmierne zużywanie suwaków: Jeśli siły działające na suwaki nie są prostopadłe, lecz pod kątem, może to prowadzić do ich szybszego zużycia. Oryginalne fabryczne systemy zmiany funkcji są zaprojektowane tak, aby minimalizować te siły.
- Szybsze zmęczenie rąk: Różne siły potrzebne do uruchomienia dźwigni mogą wynikać z fizyki - obracanie samych dźwigni bez korekty mechanizmu może powodować, że cięgna skrajne będą działać pod sporym kątem względem osi suwaka, zwiększając wysiłek operatora.
