Instrukcja Obsługi Opryskiwacza Taczkowego Pilmet P054

Wprowadzenie i Przeznaczenie Opryskiwacza

Opryskiwacz taczkowy Pilmet P054 to urządzenie zaprojektowane do precyzyjnego stosowania środków ochrony roślin, zwłaszcza w uprawach rzędowych. Jest idealny do utrzymywania pasów międzyrzędzi w ugorze herbicydowym, na przykład do niszczenia chwastów w rządkach truskawek. Jego konstrukcja umożliwia efektywne działanie w miejscach, gdzie większe maszyny są niepraktyczne. Z tyłu ramy opryskiwacza powinny znajdować się rozpulacze, a po bokach regulowane ekraniki z blachy, które osłaniają liście roślin (np. truskawek) przed strumieniem cieczy roboczej.

Konstrukcja i Główne Elementy

Opryskiwacz taczkowy Pilmet P054/TT jest zbudowany na dwukołowym wózku z czepigami, co ułatwia jego manewrowanie. Główne komponenty to:

• Pompa wysokociśnieniowa z regulacją ciśnienia cieczy, która jest napędzana silnikiem spalinowym. Pompy te są znane z wytrzymałości, pod warunkiem regularnej wymiany oleju. Części zamienne do pomp, takie jak membrany i zaworki, są ogólnie dostępne.
• Silnik spalinowy o mocy około 1,2 KM (w oryginalnej wersji). W przypadku uszkodzenia, części do silnika można dobierać od skuterów lub kosiarek.
• Zbiornik na ciecz roboczą.
• Lanca opryskowa z końcówkami rozpylającymi. W zależności od zastosowania, opryskiwacz może być wyposażony w dwie-trzy końcówki rozpylające.
• Zawór regulacyjny ciśnienia, często pełniący rolę zaworu bezpieczeństwa.

Obieg cieczy roboczej w opryskiwaczu rozpoczyna się z chwilą włączenia napędu silnika. Ciecz jest tłoczona z zbiornika do zaworu regulacyjnego ciśnienia, a nadmiar cieczy, który nie jest rozpylany, wraca przelewem do zbiornika.

Dane Techniczne

Opryskiwacz Pilmet P054 charakteryzuje się następującymi parametrami:

• Maksymalne ciśnienie cieczy tłoczonej: do 2,0 MPa (około 20 BAR).
• Fabryczna wydajność pompy umożliwia uzyskanie ciśnienia 20 BAR.
• Oryginalny silnik miał moc około 1,2 KM, jednak modyfikacje często obejmują silniki o mocy około 5 KM, co zwiększa wydajność pompy.

Przygotowanie do Pracy i Uruchamianie

Aby zapewnić długotrwałą i bezproblemową pracę opryskiwacza, należy przestrzegać poniższych wskazówek:

1. Przed każdym użyciem upewnić się, że paliwo w zbiorniku jest czyste i wolne od zanieczyszczeń oraz wody. Po dłuższym przechowywaniu zaleca się przefiltrowanie paliwa.
2. Sprawdzić szczelność wszystkich połączeń przewodu paliwowego w opryskiwaczu.
3. Uzupełnić paliwo w zbiorniku silnika do odpowiedniego poziomu.
4. Ustawić żądane obroty silnika, obracając dźwigienkę sterującą przepustnicą.
5. Uruchomić silnik zgodnie z instrukcją producenta silnika.
6. Po zatrzymaniu silnika zawsze zamknąć zawór zbiornika paliwa.

Obsługa i Regulacja

Prawidłowa obsługa opryskiwacza jest kluczowa dla skuteczności zabiegów.

Regulacja Ciśnienia i Strumienia Oprysku

1. Aby rozpocząć opryskiwanie, należy przycisnąć dźwignię do rękojeści lancy opryskowej.
2. Ciśnienie cieczy tłoczonej reguluje się za pomocą śruby regulacyjnej zaworu ciśnienia, która często jest jednocześnie dźwignią krzywkową. Obracanie jej w jednym kierunku zwiększa ciśnienie, a w przeciwnym - obniża.
3. W zależności od rodzaju dysz, strumień oprysku może przyjmować formę płaskiego wachlarza, co jest typowe dla końcówek szczelinowych.
4. Zaleca się, aby ciśnienie cieczy w wężyku utrzymywało się między 0,4 a 0,6 MPa (4-6 BAR) dla wielu standardowych zabiegów, jednak precyzyjne wartości należy dopasować do rodzaju środka i uprawy.

Konserwacja i Przechowywanie

Regularna konserwacja jest niezbędna do zapewnienia długiej żywotności opryskiwacza.

Pompę

1. Wymiana oleju w pompie:
   • Po pierwszych 100 godzinach pracy należy wymienić olej w pompie na nowy.
   • Następnie olej należy wymieniać sukcesywnie co 400 godzin pracy.
   • Wymianę oleju należy przeprowadzić w następujący sposób:
     1. Wykręcić korek spustowy.
     2. Opróżnić pompę z oleju i ponownie wkręcić korek.
     3. Wlewać nowy olej, jednocześnie ręcznie obracając wałek pompy.
     4. W razie potrzeby uzupełnić olej do wskazanego poziomu. Po całkowitym opróżnieniu należy wlać około 0,550 kg oleju.
   • Należy używać wyłącznie oleju o typie wskazanym przez producenta pompy (np. według tabeli nr 1, jeśli dostępna).
2. Sprawdzenie membrany: Jeśli ciśnienie spada lub olej w pompie zmienia kolor, może to wskazywać na pęknięcie membrany. Ciecz chemiczna może wtedy dostać się do oleju. Należy rozebrać pompę i sprawdzić stan membrany oraz zaworków.
3. Upewnić się, że pompa zasysa tylko ciecz, ponieważ zasysanie powietrza pogarsza jej wydajność.
4. Po każdym użyciu zaleca się przepłukanie pompy czystą wodą, aby usunąć pozostałości środków chemicznych.

Silnik Spalinowy

Konserwacja silnika jest kluczowa dla jego niezawodności:

• Filtry: Regularnie czyścić lub wymieniać filtr powietrza (czy to olejowy, czy suchy) oraz filtr paliwa na gaźniku.
• Świeca zapłonowa: Sprawdzać stan świecy i regulować odległość elektrod (zazwyczaj 0,5-0,6 mm).
• Paliwo: Stosować odpowiednią mieszankę paliwową (np. 5% oleju do dwusuwów, jeśli silnik jest dwusuwowy) zgodnie z zaleceniami producenta silnika.
• Olej: W przypadku silników czterosuwowych regularnie sprawdzać i wymieniać olej silnikowy zgodnie z harmonogramem producenta.

Przechowywanie Po Sezonie / Dłuższym Postoju

Aby uniknąć uszkodzeń podczas dłuższego przechowywania, wykonaj następujące kroki:

1. Całkowicie opróżnić opryskiwacz z cieczy i paliwa.
2. Zdemontować korki zaworowe w pompie.
3. Przy temperaturach około 0°C i niższych, należy dodać środek przeciw zamarzaniu, wprowadzając do pompy mieszaninę wody i płynu przeciw zamarzaniu przez zassanie.
4. Opryskiwacz powinien być przechowywany w pomieszczeniu o temperaturze nie niższej niż -5°C, najlepiej ustawiony na kozłach tak, aby nie spoczywał na kołach, co zapobiega odkształceniom opon.
5. Zaleca się wlanie kilku kropel oleju silnikowego do cylindra przez otwór w głowicy po wykręceniu świecy zapłonowej. Następnie należy kilkakrotnie obrócić wał korbowy, aby olej rozprowadził się po ściankach cylindra.

Bezpieczeństwo Pracy

Praca z opryskiwaczem wymaga przestrzegania zasad bezpieczeństwa, aby chronić operatora i środowisko:

1. Przed przystąpieniem do pracy należy dokładnie zapoznać się z obsługą opryskiwacza oraz z zakresem i specyfiką zabiegów ochrony roślin.
2. Bezwzględnie sprawdzić szczelność wszystkich połączeń przewodów cieczy roboczej i paliwowego w opryskiwaczu.
3. Zabiegów ochronnych nie mogą wykonywać kobiety i młodociani.
4. W razie potrzeby (szczególnie przy rozpylaniu proszków lub wiatrznej pogodzie) używać maski przeciwpyłowej.
5. Do pracy nie wolno w żadnym przypadku przystępować na czczo.
6. Po zakończeniu pracy należy dokładnie umyć ręce i twarz oraz wypłukać usta.
7. Podczas pracy i po jej zakończeniu nie należy spożywać napojów alkoholowych.
8. Zawsze używać odpowiednich środków ochrony indywidualnej: rękawic, okularów ochronnych, odzieży roboczej.

Zamawianie Części Zamiennych

W przypadku potrzeby zakupu części zamiennych, należy przygotować następujące informacje:

• Dokładny adres zamawiającego.
• Nazwa lub numer katalogowy części (jeśli znany).
• Zamawiana ilość.

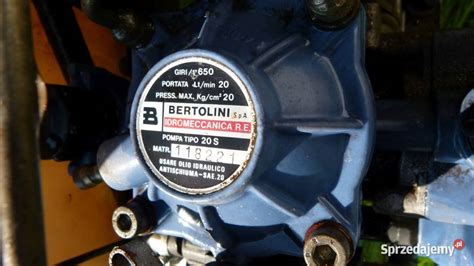

Części do pomp (np. Bertolini) są zazwyczaj dostępne w specjalistycznych sklepach rolniczych, a dystrybutorzy, tacy jak Agrop Wrocław, mogą dostarczyć katalogi i części zamienne.

Warunki Gwarancji

Standardowo, czas trwania gwarancji na opryskiwacz wynosi 12 miesięcy od daty zakupu urządzenia.

Warunki gwarancji obejmują:

• Prawidłową eksploatację maszyny zgodnie z niniejszą instrukcją obsługi.
• Używanie oryginalnych części zamiennych.
• Stosowanie paliw i smarów/olejów zgodnych z zaleceniami producenta.

Gwarancja traci ważność w przypadku nieautoryzowanych napraw, modyfikacji lub użycia niewłaściwych materiałów eksploatacyjnych.
