Wydajność maszyn roboczych, takich jak JCB 350, w dużej mierze zależy od prawidłowego funkcjonowania układu napędowego, a w szczególności sprzęgła. Jednym z poważnych problemów, który może doprowadzić do unieruchomienia maszyny, jest zużycie wieloklinu sprzęgła. Brak przeniesienia napędu po np. 3000-5000 km przebiegu to dystans zdecydowanie za mały, jaki może pokonać nowe sprzęgło.
Zwróćmy uwagę, co ulega uszkodzeniu i jakie są tego przyczyny.
Diagnoza i Objawy Zużytego Wieloklinu Sprzęgła

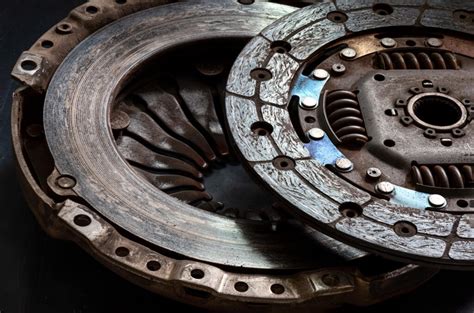

Po demontażu skrzyni biegów i docisku sprzęgła często zauważa się, że wieloklin tarczy został całkowicie zniszczony. Zęby wieloklinu stają się coraz bardziej spiczaste, co jest wyraźnym sygnałem jego degradacji. Pomimo zmielonego wieloklinu w tarczy sprzęgła, frez na wałku skrzyni może nie wskazywać żadnych uszkodzeń, co utrudnia wstępną diagnozę bez dokładnej inspekcji.
Główne Przyczyny Degradacji Wieloklinu Sprzęgła
Istnieje kilka kluczowych czynników prowadzących do przedwczesnego zużycia wieloklinu sprzęgła:
Błędy Montażowe i Niewłaściwy Moment Dokręcania
- Ponowne użycie starych śrub docisku: Powodem usterki są często śruby docisku, które, założone ponownie lub dokręcone niewłaściwym momentem, powodują podparcie masy wtórnej DKZ (dwumasowego koła zamachowego) i pracę masy wtórnej wraz z tarczą pod kątem. Jest to możliwe, gdyż odległość pomiędzy masami jest bardzo mała.
- Nacisk wałka sprzęgłowego: Wałek sprzęgłowy napiera na ustawianą tarczę pod kątem, co przyspiesza degradację wieloklinu.
- Nieprawidłowy moment dokręcania: Niedopuszczalne jest dokręcanie kluczem pneumatycznym, co czasami jest praktykowane ze względu na brak układu samoregulacji. Moment, z jakim należy dokręcić śruby docisku, mieści się w zakresie 12-15 Nm dla M6 (w zależności od kodu silznika).
Jakość Komponentów i Ich Kompatybilność
Kolejną przyczyną problemów może być jakość samych części oraz ich dopasowanie:
- Niska jakość materiałów: Dziwne, że docisk bywa "kolorowy" (co może świadczyć o przegrzewaniu się) lub wykonany z niskiej jakości materiału, co prowadzi do szybkiego zużycia ząbków. Musiało się tam nieźle trzeć i grzać.
- Niewłaściwe dopasowanie: Kluczowe jest upewnienie się, że wieloklin na wałku pasuje do wieloklinu w tarczy. Niewielki brak luzu lub jego niewłaściwa wartość może prowadzić do uszkodzeń. Tarcza sprzęgłowa w wielu rozwiązaniach posiada sztywną piastę, co dodatkowo uwydatnia problem niewłaściwego osiowania.
Stan Wałka Sprzęgłowego

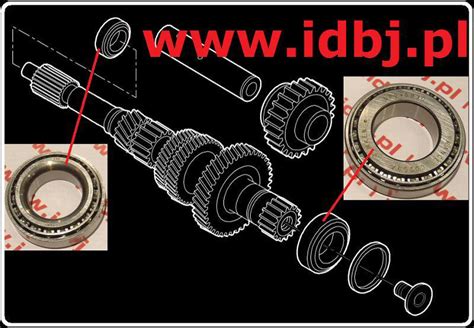

Bardzo ważna jest również kontrola wałka sprzęgłowego. Jego stan, jak pokazano na (fot.3), bywa niedopuszczalny i jest bezpośrednią przyczyną lub współczesną przyczyną uszkodzenia wieloklinu tarczy.
Zapobieganie i Prawidłowy Montaż Sprzęgła
Aby uniknąć problemów z wyrobionym wieloklinem sprzęgła, należy zawsze przestrzegać następujących zasad podczas montażu:
- Zawsze montować nowe śruby docisku, zgodnie z instrukcją producenta (np. w zestawie RepSet).
- Stosować prawidłowy moment dokręcania śrub docisku, unikając narzędzi pneumatycznych, które mogą uszkodzić elementy i zaburzyć samoregulację.
- Dokładnie kontrolować stan wałka sprzęgłowego przed montażem.
- Upewnić się, że kupione części (sprzęgło, tarcza, dwumasa) są odpowiedniej jakości i w pełni kompatybilne z maszyną, zapewniając minimalny, ale prawidłowy luz między wieloklinem wałka a tarczy. Sprzęgło zazwyczaj kupuje się jako kompletny zestaw na hurtowniach zaopatrujących profesjonalistów.
