Opryskiwacz Termit 300l to popularne urządzenie rolnicze przeznaczone do precyzyjnego rozprowadzania środków ochrony roślin. Jego kompaktowa konstrukcja i pojemność 300 litrów sprawiają, że jest to efektywne rozwiązanie dla mniejszych i średnich gospodarstw. Zrozumienie budowy tego opryskiwacza jest kluczowe dla jego prawidłowej eksploatacji, konserwacji oraz efektywności w pracy.
Podstawowe komponenty opryskiwacza Termit 300l
Konstrukcja opryskiwacza Termit 300l opiera się na kilku kluczowych elementach, które współdziałają ze sobą, zapewniając skuteczne opryskiwanie. Każdy z tych elementów pełni specyficzną funkcję w procesie dystrybucji cieczy roboczej.
Rama i zaczep
Centralnym elementem konstrukcyjnym jest solidna rama, zazwyczaj wykonana z wytrzymałej stali, która stanowi szkielet dla wszystkich pozostałych podzespołów. Rama jest projektowana tak, aby zapewnić stabilność i wytrzymałość, szczególnie podczas transportu i pracy w trudnych warunkach terenowych. Opryskiwacze Termit 300l są zazwyczaj opryskiwaczami zawieszanymi, co oznacza, że posiadają zaczep trójpunktowy, umożliwiający podłączenie do tylnego TUZ (Trójpunktowego Układu Zawieszenia) ciągnika rolniczego.
Zbiornik na ciecz roboczą
Kluczowym elementem jest zbiornik o pojemności 300 litrów. Wykonany jest zazwyczaj z trwałego tworzywa sztucznego, odpornego na działanie agresywnych środków chemicznych i promieniowanie UV. Zbiornik często posiada wskaźnik poziomu cieczy, ułatwiający monitorowanie ilości pozostałego środka. Wewnątrz zbiornika znajduje się często mieszadło hydrauliczne lub mechaniczne, które zapobiega sedymentacji środków chemicznych i utrzymuje ciecz w jednorodnej zawiesinie, zapewniając równomierne opryskiwanie.
Układ pompowy
Sercem każdego opryskiwacza jest pompa, która odpowiada za wytworzenie ciśnienia niezbędnego do rozpylenia cieczy. W opryskiwaczach o pojemności 300l często stosowane są pompy membranowo-tłokowe lub tłokowe, napędzane poprzez wał przegubowo-teleskopowy (WOM) z ciągnika. Pompa zasysa ciecz ze zbiornika, a następnie tłoczy ją do układu rozpylającego pod odpowiednim ciśnieniem. Wydajność pompy jest kluczowa dla efektywności opryskiwania.
Proces produkcji pompy do oprysku rolniczego w fabryce
Układ filtrowania
Aby zapobiec zatykaniu się dysz i uszkodzeniu pompy, opryskiwacz Termit 300l wyposażony jest w wielostopniowy system filtracji. Zazwyczaj składa się on z:
- Filtra ssawnego: umieszczonego na linii ssącej pompy, chroniącego ją przed większymi zanieczyszczeniami.
- Filtra ciśnieniowego: zlokalizowanego za pompą, filtrującego ciecz pod ciśnieniem.
- Filtrów sekcyjnych i dyszowych: drobniejszych filtrów umieszczonych bezpośrednio przed każdą sekcją belki lub przed pojedynczymi dyszami, zapewniających czystość cieczy na ostatnim etapie.
Belka polowa i sekcje robocze
Belka polowa to element, na którym zamocowane są dysze rozpylające. W modelu 300l jest to zazwyczaj belka o stosunkowo niewielkiej szerokości (np. 8-12 metrów), często składana manualnie lub półhydraulicznie. Belka podzielona jest na sekcje robocze, co pozwala na niezależne włączanie i wyłączanie poszczególnych części belki, minimalizując nakładanie się oprysku i oszczędzając środki. Stabilizacja belki jest ważna, aby zapewnić równomierność oprysku na nierównym terenie.
Rozdzielacz i sterowanie
Rozdzielacz (lub panel sterujący) umożliwia operatorowi kontrolę nad ciśnieniem roboczym oraz włączaniem i wyłączaniem poszczególnych sekcji belki. Zazwyczaj wyposażony jest w manometr, wskazujący aktualne ciśnienie w układzie. Może być obsługiwany manualnie z kabiny ciągnika lub zdalnie za pomocą elektrycznego sterownika. Nowoczesne rozdzielacze często posiadają również zawór regulujący ciśnienie, zawory kulowe do zamykania sekcji oraz gniazdo do podłączenia węża do napełniania i mieszania.

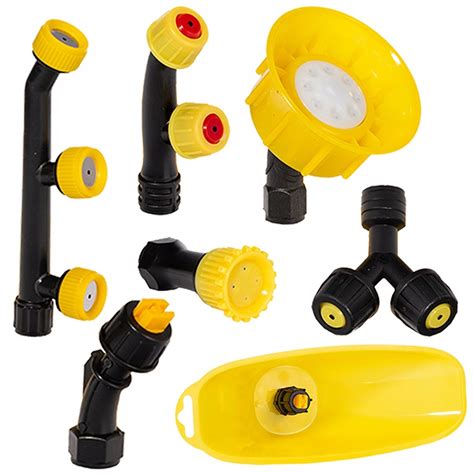

Dysze rozpylające
Dysze są ostatnim elementem, przez który ciecz opuszcza opryskiwacz. Ich wybór jest kluczowy dla jakości i efektywności oprysku. W zależności od rodzaju zabiegu i środka chemicznego, stosuje się różne typy dysz:
- Płaskostrumieniowe: uniwersalne, do większości zastosowań.
- Antyznoszeniowe (eżektorowe): minimalizujące znoszenie kropel przez wiatr, tworzące grubsze krople.
- Do nawozów płynnych: zapewniające równomierne rozłożenie nawozu.
Dodatkowe wyposażenie
Wiele opryskiwaczy Termit 300l może być doposażonych w szereg udogodnień zwiększających komfort i efektywność pracy, takich jak:
- Rozwadniacz boczny: ułatwiający bezpieczne wprowadzanie środków chemicznych do zbiornika.
- Zbiornik na wodę do mycia rąk: zwiększający bezpieczeństwo operatora.
- Zbiornik do płukania układu: ułatwiający czyszczenie opryskiwacza po pracy.
- Oświetlenie drogowe i robocze: dla bezpieczeństwa na drodze i komfortu pracy po zmroku.
- Hydrauliczne podnoszenie belki: dla precyzyjnej regulacji wysokości roboczej.
