Opryskiwacze polowe to kluczowe maszyny w nowoczesnym rolnictwie, a ich efektywność zależy od prawidłowego działania wielu podzespołów, w tym systemów hydraulicznych, siłowników i mechanizmów mieszających. Zrozumienie ich budowy i zasad funkcjonowania jest niezbędne do optymalnego wykorzystania sprzętu i szybkiej diagnostyki ewentualnych usterek.
Systemy Sterowania Skrętem Kół Opryskiwaczy
Wspomaganie skrętu kół opryskiwaczy, szczególnie tych ciągnionych przez traktor, jest rozwiązaniem mającym na celu zwiększenie precyzji prowadzenia maszyny i zminimalizowanie niszczenia upraw. Projekty systemów sterowania obejmują różne koncepcje.

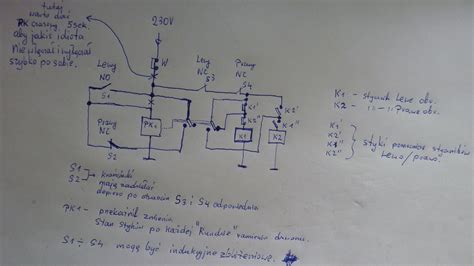

Jednym z pomysłów jest zlecenie zbudowania sterownika na wspomaganie skrętu kół do opryskiwaczy. W takim systemie na dyszlu zamontowany byłby potencjometr (np. taki od balansu od wzmacniacza, z regulacją lewo-prawo i pustym miejscem na środku) lub encoder, który dostarczałby informację do sterownika o poziomie skrętu na podstawie wychyłu. Na tej podstawie sterownik decydowałby, na jak długo ma otworzyć się zawór od skrętu. System przewiduje dwa zawory: jeden do skrętu w lewo, drugi do skrętu w prawo. Dodatkowo musiałby być założony czujnik zbliżeniowy w punkcie, gdzie opryskiwacz jedzie prosto, czyli w punkcie zero.
Działanie tego systemu opierałoby się na następującej logice: kiedy czujnik zbliżeniowy przestanie być aktywny, na podstawie wskazania potencjometru (narastająca oporność), sterownik podałby napięcie na zawór, aby koła zaczęły skręcać. Gdy wartość potencjometru zaczęłaby opadać (oporność), sterownik musiałby podać napięcie na drugi zawór, aby koła się prostowały. System działałby tak długo, aż czujnik zbliżeniowy ponownie wykryłby pozycję zero. Producenci opryskiwaczy stosują podobne rozwiązania, jednak bywają one bardzo awaryjne. Zamiast tego, niektórzy specjaliści preferują realizację sterowania na czujnikach indukcyjnych.
Pojawia się jednak pytanie, jak sterownik rozróżni długi, delikatny skręt, np. 20 stopni, od ostrego skrętu o 90 stopni, jeśli obydwa będą trwać równo długo. W pierwszym przypadku zawór musiałby otworzyć się na 3 sekundy i wyłączyć, po czym koła wróciłyby do pozycji na wprost. W drugim przypadku, otwarciu na 12 sekund, koła również wróciłyby na wprost po zakończeniu skrętu przez traktor. Sugeruje to, że samo sterowanie czasem otwarcia/zamknięcia siłownika może działać niepewnie.
Wydaje się, że aby zwiększyć precyzję, trzeba by tu dołożyć enkodery na koła lub zespoły kół. Jednakże, istnieją alternatywne rozwiązania. Można zrealizować sterowanie na 4 czujnikach indukcyjnych (dwa do skrętu i dwa do ustalania położenia jazdy na wprost), a do tego zastosować prostą logikę (nawet na przekaźnikach), co zapewnia poprawne działanie. Takie rozwiązania działają podobnie jak większość serwomechanizmów, a ich skuteczność zależy od jakości wykonania i przedziału cenowego. Proste rozwiązania są często stosowane w małych maszynach, gdzie punkt obrotu dyszla znajduje się w połowie odległości między tylną osią ciągnika a osią opryskiwacza.
Zamiast kosztownych instalacji pneumatycznych, można wykorzystać istniejącą instalację elektryczną w ciągniku, pociągając dwa przewody od akumulatora i instalując kilka tanich przełączników elektrycznych. Elektryczne siłowniki, wystarczające do potrzeb, są dostępne na rynku w przystępnych cenach, a ich zastosowanie znacznie upraszcza budowę układu sterującego.
Funkcjonowanie Układu Hydraulicznego Opryskiwacza
Sterowanie Belką Opryskową
Współczesne opryskiwacze często wyposażone są w hydraulicznie rozkładaną belkę, hydrauliczne podnoszenie oraz stabilizację. Obsługa tych funkcji wymaga zazwyczaj uruchomienia hydrauliki w ciągniku za pomocą dźwigni, którą trzeba trzymać, jednocześnie sterując belką za pomocą dedykowanego sterownika. Jest to rozwiązanie niekomfortowe dla operatora.
Modernizacja Opryskiwacza - Hydraulika Elektrozawory i wiecej
Producenci często przewidują, że hydraulika ciągnika będzie załączona non stop na przepływ swobodny. Aby to osiągnąć, w większości ciągników można wypchnąć dźwignię hydrauliki, która pozostaje w tej pozycji, pompując olej przez cały czas. Takie działanie jest podobne zarówno w opryskiwaczach Bury, jak i Hardi. Kluczowe jest zapewnienie ciągłego przepływu oleju w ciągniku. Jedną z możliwości jest wyeliminowanie rozdzielacza na opryskiwaczu i podłączenie czterech przewodów bezpośrednio do ciągnika, co pozwala na sterowanie hydrauliką za pomocą dźwigni ciągnika. Inną prostą metodą, stosowaną w starszych ciągnikach, jest zablokowanie dźwigni hydrauliki na stałe, np. za pomocą drutu lub śruby, aby zapewnić ciągły przepływ oleju.
Alternatywnym rozwiązaniem zasilania hydrauliki opryskiwacza jest wykorzystanie napędu WOM, jednak koszty takiej przeróbki są zazwyczaj ekonomicznie nieopłacalne. W przypadku ciągników z jedną parą wyjść hydraulicznych, gdzie potrzeba dwóch, można zastosować dzielnik z elektrozaworem, podobnie jak w przypadku trzeciej sekcji do ładowacza czołowego. Chociaż można z tym żyć, jest to rozwiązanie nieco ryzykowne. Użycie zamka hydraulicznego na sekcji rozkładania może być dobrym pomysłem na ominięcie problemu wolnego spływu przy korzystaniu z dzielnika.
Niektóre opryskiwacze posiadają fabryczne poziomowanie, które może być mechaniczne, grawitacyjne. Natomiast, marzeniem wielu użytkowników jest opryskiwacz z hydraulicznym rozkładaniem, poziomowaniem i podnoszeniem, sterowany elektrycznie z kabiny ciągnika.
Diagnostyka i Usterki Systemu Hydraulicznego Hardi
W opryskiwaczach Hardi z elektrycznym systemem rozkładania, zdarza się, że układ hydrauliczny zawiesza się, uniemożliwiając działanie funkcji pomimo podłączonej hydrauliki. System wyposażony jest w elektrozawory, które odpowiadają za poszczególne funkcje. Główne przewody od pompy i powrót dochodzą do bloku hydrauliki z przodu maszyny.
W systemie sterowania, poza siedmioma przyciskami odpowiadającymi za siedem funkcji rozłożenia, występuje ósma cewka, której rola jest kluczowa. Istnieje teoria, że opryskiwacz rozkłada się dopiero po podniesieniu belki na samą górę. W tym kontekście, ósma cewka mogłaby działać na zasadzie sygnału: po osiągnięciu maksymalnego poziomu przez tłok podnoszenia, uruchamia się przelew, co powoduje zwarcie cewki w elektrozaworze i otwarcie przepływu prądu do dalszych funkcji. To mogłoby wyjaśniać, dlaczego czasem dochodzi do "zawieszek", gdy nawet podnoszenie belki nie działa.
Analiza schematu elektrozaworu pokazuje, że jest to zawór sterujący kierunkiem przepływu 4/2 z przekryciem ujemnym, dwupołożeniowy i sterowany elektrycznie. Bez napięcia łączy wszystkie kanały (A, B, P, T) ze sobą, a pompa pracuje na przelew, co oznacza, że instalacja jest bezciśnieniowa. Po wysterowaniu elektrycznym zawór przestawia się w drugie położenie, łącząc pompę (P) z wyjściem (B) i wyjście (A) z powrotem do zbiornika (T). Z symbolu wynika, że można go przestawić ręcznie. Taki zawór jest niezbędny do działania wszystkich funkcji hydraulicznych; jeśli jest nieaktywny, żadna z nich nie zadziała.
Jeśli system się zawiesi, warto spróbować przestawić zawór ręcznie, aby sprawdzić, czy zacznie działać. To napięcie jest podawane przez sterownik w momencie uruchomienia funkcji. Rolą użytkownika jest zdiagnozowanie, czy przyczyną niedziałania jest ten zawór, czy inny element. Obecność takiego zaworu może również pełnić funkcję zabezpieczenia, aby nie rozpocząć rozkładania opryskiwacza w pozycji, w której mógłby uderzyć w podpory. Problem zacinania się zaworów może wynikać z pęcznienia uszczelek w reakcji na działanie chemii, co potwierdzają doświadczenia użytkowników.
W przypadku problemów z siłownikami, np. ich zacieraniem się, może to być spowodowane brudnym olejem lub wcześniejszymi manipulacjami. Demontaż i dokładne wyczyszczenie elementu jest konieczne do diagnozy i poprawy działania. Zaleca się również montowanie filtra ciśnieniowego na zasilaniu rozdzielacza, ze względu na zróżnicowaną jakość filtrowania oleju w ciągnikach, zwłaszcza w prostszych modelach. Przebudowa układu hydraulicznego na własny, niezależny system z oddzielną pompą, zbiornikiem i filtrem, z nowym olejem, może skutecznie rozwiązać problemy z zasilaniem z ciągnika.
Często spotykane problemy z rozkładaniem i składaniem lancy opryskiwacza, gdzie jedna strona otwiera się lub zamyka szybciej od drugiej, lub uruchamia się siłownik od poziomowania całej belki, prowadząc do nierówności, wskazują na potrzebę precyzyjnej regulacji i kalibracji systemu, a także weryfikacji prawidłowego działania poszczególnych elektrozaworów.
Siłowniki 3-punktowe: Zasada Działania i Zastosowanie w Sterowaniu Zaworami
Siłowniki 3-punktowe stanowią zaawansowane rozwiązanie w dziedzinie sterowania obrotowymi zaworami, oferując precyzję i elastyczność w regulacji przepływu mediów. W przeciwieństwie do konwencjonalnych rozwiązań, oferują trzy stany pracy: otwarty, zamknięty oraz pośredni, co zwiększa ich użyteczność w złożonych systemach sterowania.
Działanie siłownika 3-punktowego opiera się na wykorzystaniu sygnałów elektrycznych do sterowania pozycją zaworu. Urządzenie posiada dwa wejścia sterujące, które określają kierunek obrotu zaworu - w stronę otwierania lub zamykania. Gdy sterownik nie wysyła sygnału na żadne z wejść, siłownik utrzymuje ostatnią pozycję. Takie siłowniki znajdują szerokie zastosowanie w różnorodnych instalacjach, gdzie kluczowa jest precyzyjna regulacja przepływu. Prawidłowy montaż siłownika 3-punktowego na zaworze jest kluczowy dla jego efektywnego działania.
Rozwój technologii nieustannie przynosi nowe rozwiązania w dziedzinie sterowania siłownikami 3-punktowymi, które ewoluują, dostosowując się do rosnących wymagań rynku. Stanowią one mistrzów precyzji w świecie automatyki zaworów. Ich unikalna zasada działania, oparta na trzech kluczowych pozycjach, otwiera nowe możliwości w sterowaniu przepływem. Wybierając siłownik 3-punktowy do sterowania zaworem, inwestorzy i projektanci stawiają na rozwiązanie, które nie tylko spełnia dzisiejsze wymagania, ale jest również gotowe na wyzwania przyszłości. Choć mogą być droższe, ich zastosowanie w systemach opryskiwaczy może uprościć układ sterujący, eliminując potrzebę instalacji pneumatycznej, ponieważ wykorzystują istniejącą instalację elektryczną.
Rola i Uruchamianie Mieszadła w Opryskiwaczu
Mieszadło pełni bardzo ważną rolę w opryskiwaczu. Aby w pełni wykorzystać jego potencjał, należy wiedzieć, jak poprawnie się je uruchamia. Zrozumienie jego działania jest kluczowe dla skuteczności zabiegów.
Dlaczego mieszadło jest ważne w opryskiwaczu?
Mieszadło w opryskiwaczu pozwala skutecznie rozpuszczać środki ochrony roślin lub nawozy. Dzięki temu rezultaty oprysku są znacznie lepsze, a bezpieczeństwo operatora - dużo większe. Co więcej, korzystanie z tego elementu umożliwia utrzymanie równomiernego stężenia cieczy, co ma duże znaczenie w przypadku środków składających się z wielu składników lub gęstych mieszanek. Ponadto mieszadło minimalizuje ryzyko ewentualnych awarii, ponieważ odpowiednio wymieszana ciecz zapobiega zatorom w dyszach opryskiwacza.
Wykorzystywanie mieszadeł rekomendowane jest również podczas dojazdów do miejsc oprysków oraz po dłuższym postoju opryskiwacza napełnionego cieczą roboczą, co pozwala na precyzyjne wymieszanie zawartości. Dodatkowo, opryskiwacz może posiadać funkcję „szybkie mieszanie”, która działa po uruchomieniu pompy.
Gdzie znajduje się przełącznik mieszadła w opryskiwaczu?

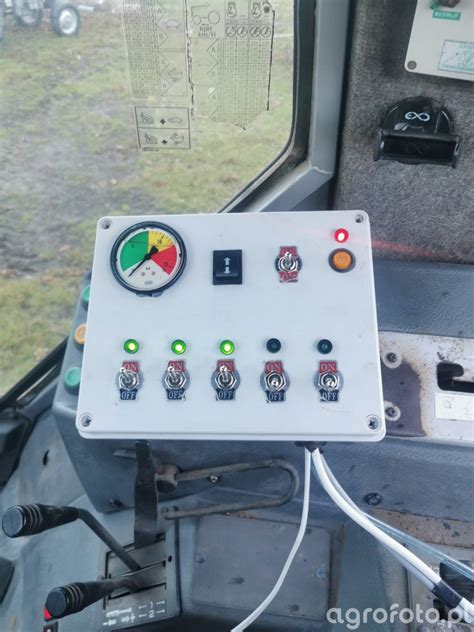

W nowszych modelach przełącznik mieszadła nierzadko znajduje się w panelu sterowania. Zdarza się również, że przy opryskiwaczu zlokalizowany jest zawór lub dźwignia oznaczona jako mieszadło. Najczęściej uruchamia się je bezpośrednio, przy włączaniu pompy opryskiwacza. W tym przypadku mieszadło może być podłączone do pompy (np. przy pomocy specjalnego wylotu) lub bezpośrednio do rozdzielacza stałociśnieniowego wyposażonego w wyjście na mieszadło.
Jak włączyć mieszadło w opryskiwaczu: instrukcja krok po kroku
Oto, jak włącza się mieszadło w opryskiwaczu krok po kroku:
Wlej oprysk do wody. Sprawdź, czy w zbiorniku znajduje się woda. Następnie wymieszaj ją z preparatem - możesz to zrobić za pomocą mieszadła lub ręcznie. Pamiętaj, że najpierw w zbiorniku ma się znaleźć woda, a dopiero później środek ochrony roślin lub nawóz.
Uruchom pompę opryskiwacza. Pompa zazwyczaj zasila mieszadło, dlatego tak ważne jest jej prawidłowe działanie. W tym kroku należy ją uruchomić.
Uruchom mieszadło. W następnej kolejności znajdź zawór lub przełącznik, który odpowiada za mieszadło. W opryskiwaczach nowej generacji elementy te można odnaleźć zwykle w panelu sterowania. Należy go ustawić i przełączyć na tryb „ON” lub posiłkować się instrukcją obsługi, aby dostosować przepływ cieczy.
Obserwuj działanie mieszadła. Należy zwrócić uwagę, aby płyn mieszał się w zbiorniku w sposób równomierny. Jeśli występują problemy z przepływem, być może istnieje potrzeba konserwacji pompy lub samego mieszadła.
Co zrobić, jeśli mieszadło nie chce się włączyć lub sprawdzić, czy działa?
Chcąc przekonać się, czy mieszadło w zbiorniku opryskiwacza działa prawidłowo, warto wypróbować kilka prostych metod - wizualnych, dźwiękowych oraz dotykowych:
Wizualnie: Jeśli jest to bezpieczne, zajrzyj do wnętrza zbiornika przez otwór wlewowy. Kiedy mieszadło odpowiednio działa, ciecz porusza się, tworząc wir lub fale.
Dźwiękowo: Jeżeli mieszadło jest uruchomione, szczególnie w przypadku silnych pomp, często słychać szum przepływu cieczy wewnątrz zbiornika, bulgotanie lub chlupanie, jak przy intensywnym mieszaniu.
Diagnostyka: Jeżeli nie obserwujesz ani nie słyszysz oznak pracy mieszadła, może to wskazywać, że nie pracuje ono prawidłowo. W takim przypadku należy sprawdzić, czy:
- zawór mieszadła znajduje się w odpowiednim położeniu,
- nie doszło do zatkania dysz mieszających w mieszadłach,
- pompa pracuje przy odpowiednim ciśnieniu,
- nie jest uszkodzony zawór lub przewód powrotny.
Czy można pryskać z włączonym mieszadłem?
W trakcie oprysku opryskiwaczem polowym trzeba mieć włączone mieszadło, jeżeli tylko urządzenie to wyposażone jest w taką funkcję. W większości opryskiwaczy mieszadło jest podłączone do przewodu ciśnieniowego, który prowadzi od pompy do zbiornika, a po uruchomieniu pompy mieszadło od razu działa.
Włączone mieszadło podczas oprysku zapobiega osadzaniu się środka ochrony roślin - większość preparatów tego typu, zwłaszcza tych zawiesinowych, cechuje się tendencją do opadania na dno zbiornika. Mieszadło utrzymuje ciecz roboczą w jednorodnej konsystencji, zapewniając równomierne dawkowanie. Bez mieszania skład roztworu staje się nierównomierny, co prowadzi do zbyt dużej dawki na początku oprysku i zbyt małej pod koniec, co z kolei wiąże się z ryzykiem nieskuteczności zabiegu. Co więcej, mieszadło zabezpiecza pompę i układ opryskowy - zbyt gęsty roztwór na dnie może zatkać filtry, pompy lub rozpylacze. Nigdy zatem nie należy wyłączać mieszadła podczas oprysku.
Kalibracja Komputera i Wybór Końcówek Opryskiwacza
Precyzyjne działanie opryskiwacza zależy również od odpowiedniej kalibracji komputera pokładowego i właściwego doboru końcówek roboczych. Użytkownicy często stają przed wyzwaniem zmiany ustawień szerokości belki (np. z 24 m na 21 m) lub dostosowania dawki oprysku (np. 200, 300, 400 l/ha) w przypadku zmiany szerokości roboczej (np. skrócenia belki do 15 metrów przy ścieżkach na 15 m). Kluczowe jest zrozumienie, czy zapisana dawka będzie odpowiednia do wydatku cieczy na hektar po zmianie szerokości belki. W takich sytuacjach niezbędna jest znajomość funkcji przycisków na sterowniku i instrukcji kalibracji.
W kontekście końcówek roboczych, użytkownicy zastanawiają się, czy wybrać pojedyncze, czy potrójne końcówki dla opryskiwacza o 12-metrowej belce. Wybór zależy od wielu czynników, w tym od rodzaju opryskiwanych roślin, stosowanych środków oraz oczekiwanej trwałości. Doświadczenia pokazują, że dobrej jakości rozpylacze, np. w opryskiwaczach Rau, mogą pracować przez wiele sezonów bez zatykania się, co świadczy o tym, że inwestycja w sprawdzone rozwiązania jest opłacalna.
Modernizacja i Niezawodność Systemów Opryskowych
Współczesne opryskiwacze, takie jak Dammann 36m, są wyposażone w niezwykle zaawansowane systemy: bloki hydrauliczne do rozkładania i sterowania osią, układy pneumatyczne do zmiany rozpylaczy w locie oraz regulacji i poziomowania belki, żyroskopy, czujniki ultradźwiękowe, a wszystko to zintegrowane za pomocą szyny CAN. Takie zaawansowanie technologiczne, choć zwiększa precyzję i wydajność, wiąże się również z większą złożonością w diagnostyce i naprawach.
Wielu rolników preferuje ciut starsze, sprawdzone modele, gdzie elektroniki było jeszcze jak najmniej. Taki wybór daje im większą szansę na samodzielne poradzenie sobie z ewentualnymi naprawami i zmniejsza zależność od specjalistycznych serwisów, co przekłada się na niższe koszty utrzymania. Warto podkreślić, że niezawodność i łatwość serwisowania są kluczowymi czynnikami przy wyborze maszyn rolniczych.
