Opryskiwanie to jedna z najważniejszych metod ochrony roślin przed chorobami i występującymi w przyrodzie szkodnikami, a także sposób na zwiększenie plonów i zminimalizowanie strat. Zabieg ten polega na podawaniu środków chemicznych z zastosowaniem odpowiednich urządzeń. Najczęściej są to opryskiwacze, czyli maszyny rolnicze przystosowane do sprawnego i wydajnego opryskiwania. W rolnictwie wykorzystuje się opryskiwacze, które są zaawansowanymi maszynami, gwarantującymi sprawne i wydajne wykonywanie czynności związanych z ochroną i nawożeniem roślin uprawianych na polach, takich jak zboża, ziemniaki czy buraki.
Podstawowa budowa i mechanizm działania opryskiwacza
Opryskiwacze rolnicze to urządzenia hydrauliczne, działające za sprawą płynu tłoczonego ze zbiornika przy użyciu pompy do rozpylacza lub grupy rozpylaczy. Chociaż maszyny te mogą różnić się wydajnością, precyzją czy sposobem połączenia z ciągnikiem, ich podstawowy mechanizm pozostaje podobny: ciecz robocza za pomocą pompy jest tłoczona w kierunku rozpylaczy, które rozbijają ją na krople o określonej średnicy.
Kluczowe podzespoły układu cieczowego
- Zbiornik: Gromadzi ciecz roboczą, ma obły kształt i gładkie ścianki, najczęściej wyposażony jest we wskaźnik poziomu cieczy.
- Pompa: Odpowiada za tłoczenie cieczy ze zbiornika do dysz. Może mieć formę tłokową, przeponową lub przeponowo-tłokową. W opryskiwaczach polowych powszechnie stosowane są pompy przeponowe (membranowe).
- Mieszadło: Znajduje się w zbiorniku i odpowiada za mieszanie koncentratu nawozu z wodą oraz przeciwdziałanie rozwarstwianiu się cieczy lub jej osadzaniu na dnie.
- Układ filtracyjny: Oczyszcza ciecz przepływającą przez pompę i zawory. Składa się z sita wlewowego, filtra ssawnego, filtra ciśnieniowego oraz filtrów indywidualnych przy rozpylaczach.
- Zawór sterujący: Złożony z zaworu głównego, regulacyjnego i sekcyjnych; utrzymuje stałe ciśnienie robocze i zasila belkę polową.
| Element | Funkcja w urządzeniu |
|---|---|
| Powietrznik | Tłumienie pulsacji ciśnienia powstającej podczas pracy pompy. |
| Antykapacz | Zapobieganie wykapywaniu cieczy po wyłączeniu zasilania. |
| Belka polowa | Decyduje o szerokości roboczej i zapewnia równomierną aplikację. |
Specyfika opryskiwaczy z pomocniczym strumieniem powietrza
Sercem maszyny wyposażonej w pomocniczy nadmuch jest specjalny wentylator generujący strumień powietrza, który następnie tłoczony jest równomiernie do rękawa na szerokości całej belki. Opryskiwacz tego typu zbudowany jest ze zbiornika cieczy, pompy, dmuchawy powietrza (napędzanej silnikiem spalinowym lub hydraulicznym), zaworu sterującego, przewodów oraz lancy wraz z dyszą wylotową cieczy i dyszą powietrza.
Cechą wyróżniającą ten opryskiwacz jest to, że ciecz opryskująca porywana jest przez strumień powietrza i wtłaczana w całą objętość roślin. Każda końcówka opryskująca składa się ze specjalnie wyprofilowanej dyszy powietrznej i zamocowanych na niej dwóch dysz, z których każda może posiadać inny wydatek cieczy. Dla upraw młodych, niezagęszczonych należy stosować dyszę o mniejszym wydatku, natomiast dla upraw gęstych - dyszę o większym wydatku.
Jak działa wentylator promieniowy?
Zasada działania pomocniczego nadmuchu
W czasie pracy podawana ciecz jest dodatkowo porywana strumieniem powietrza, które ją dodatkowo rozpyla i roznosi na rośliny. Podmuch powietrza powoduje ruch liści, co sprawia, że ochrona jest znacznie skuteczniejsza - liście są opryskane ze wszystkich stron, również od dołu (spodnia część liścia). Dzięki temu, że nośnikiem cieczy jest wydmuchiwane z dużą siłą powietrze, zasięg strumienia cieczy jest znacznie większy, a penetracja upraw lepsza.
W nowoczesnych systemach, takich jak AirFlow Plus marki Agrifac, na belce rozmieszczone są co 3 metry wentylatory z napędem hydraulicznym, co pozwala na precyzyjną regulację kąta strumienia cieczy i powietrza. Inne rozwiązanie, jak Damman Dual-Air-System, stosuje dwie kurtyny powietrzne - przed i za strumieniem cieczy, co jeszcze bardziej stabilizuje proces nanoszenia preparatu.
Zalety stosowania pomocniczego strumienia powietrza
Pomocniczy strumień powietrza, zwany również rękawem powietrznym, pozwala spełnić kluczowe założenia współczesnego rolnictwa: wydajność, skuteczność oraz aspekt ekologiczny. Dr Artur Jakubek z redakcji Profi zwraca uwagę, że rozwiązanie to umożliwia oprysk przy większym wietrze, dzięki czemu rolnicy mają więcej czasu na wykonanie zabiegu w optymalnym oknie agrotechnicznym.
- Zredukowane znoszenie: Pomocniczy strumień powietrza przeciwdziała znoszeniu kropel przez wiatr.
- Oszczędność: Mniejsze jest zużycie środków ochrony roślin oraz wody; niższa dawka cieczy oznacza większy areał opryskany na jednym zbiorniku.
- Lepsze pokrycie: Dzięki wprawianiu roślin w ruch, ciecz trafia do każdego zakamarka, co jest kluczowe przy stosowaniu fungicydów o działaniu kontaktowym.
- Wyższa prędkość robocza: Możliwość szybszej jazdy bez utraty precyzji nanoszenia.
Zaawansowane systemy rozpylania i efekt Venturiego

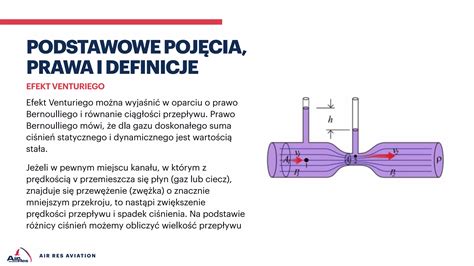

W technice ochrony roślin istotną rolę odgrywają rozpylacze eżektorowe. W ich konstrukcji wykorzystano zwężkę Venturiego - strumień cieczy zasysa zewnętrzne powietrze w stosunku zbliżonym do 1:1. W wyniku mieszania cieczy i powietrza następuje napowietrzenie kropel przed ich formowaniem w dyszy wylotowej. Napowietrzona kropla, pękając po uderzeniu w roślinę, zapewnia doskonałe pokrycie powierzchni.
Rozpylacze te generują duże i ciężkie krople, które nie poddają się oddziaływaniu wiatru (możliwość pracy przy wietrze do 6-8 m/s). Dodatkowym efektem jest zwiększenie energii kinetycznej kropel, co umożliwia głębsze wnikanie w łan. Należy jednak pamiętać, że w przypadku braku wiatru, tradycyjne rozpylacze szczelinowe mogą w niektórych warunkach zapewniać bardziej satysfakcjonujące pokrycie dla preparatów kontaktowych.
