Prawidłowa regulacja ciśnienia w opryskiwaczu zawieszanym jest kluczowa dla efektywności i precyzji zabiegów ochrony roślin. Niewłaściwe ciśnienie może prowadzić do znacznych strat środków ochrony roślin, nieskutecznego zwalczania chwastów, chorób czy szkodników, a także do znoszenia cieczy poza obszar upraw. Zgodnie z dyrektywą 2009/128/WE oraz przepisami prawa, regularna kalibracja opryskiwacza jest obowiązkowa i powinna być przeprowadzana przed każdym sezonem wegetacyjnym, po dłuższym postoju, po modyfikacji parametrów pracy sprzętu oraz okresowo co 3 lata przez doświadczonego diagnostę.
Typowe Problemy z Regulacją Ciśnienia
Rolnicy często borykają się z różnymi problemami dotyczącymi ciśnienia w opryskiwaczach, co uniemożliwia prawidłową aplikację środków. Poniżej przedstawiamy najczęściej zgłaszane usterki:
- Zawyżony wydatek cieczy: Jeden z użytkowników opryskiwacza Biardzki (zawieszany 400 l, belka 10 m, pompa p-120) zgłosił problem dużego wydatku cieczy względem ustawionego ciśnienia i prędkości ciągnika. Przykładowo, według tabeli przy 2,5 bara i prędkości 6 km/ha powinien on pryskać 236 l na ha, a w rzeczywistości uzyskiwał około 350 l/ha. Problem ten występował zarówno na dyszach niebieskich 03, jak i żółtych 02, z wydatkiem zawyżonym o około 100 l względem tabeli.
- Niemożność obniżenia ciśnienia: W opisywanym przypadku, mimo rozkręcenia pokrętła na maksimum, ciśnienie nie mogło spaść poniżej 2,5 bara. Wymiana zaworu regulacji ciśnienia na nowy również nie rozwiązała problemu, uniemożliwiając osiągnięcie np. 1,5 bara na 3 biegu i obrotach 1200 w C360.
- Spadające ciśnienie przy uwrociach: W opryskiwaczu Lochman obserwowano spadek ciśnienia o kilka barów przy każdym uwrociu i zamknięciu zaworu. Ciśnienie podnosiło się powoli, ale do zadanego poziomu dochodziło dopiero w połowie rzędku, co wymagało każdorazowego "dobijania".
- Skaczące ciśnienie: Nagłe zmiany ciśnienia - raz jest prawidłowe, innym razem podwyższone lub minimalnie spada, mimo sprawnych i drożnych filtrów.
- Brak możliwości uzyskania wysokiego ciśnienia: Mimo skręcenia gałki na rozdzielaczu do oporu, nie udaje się uzyskać więcej niż 9-9,5 bar nawet przy maksymalnych obrotach silnika.
- Całkowity brak wskazań ciśnienia: Problem, który może wskazywać na uszkodzenie manometru lub jego niewłaściwe wypełnienie.
Potencjalne Przyczyny Niewłaściwej Regulacji Ciśnienia
Zidentyfikowanie źródła problemu jest kluczowe dla skutecznej naprawy. Poniżej przedstawiamy najczęstsze przyczyny problemów z regulacją ciśnienia:

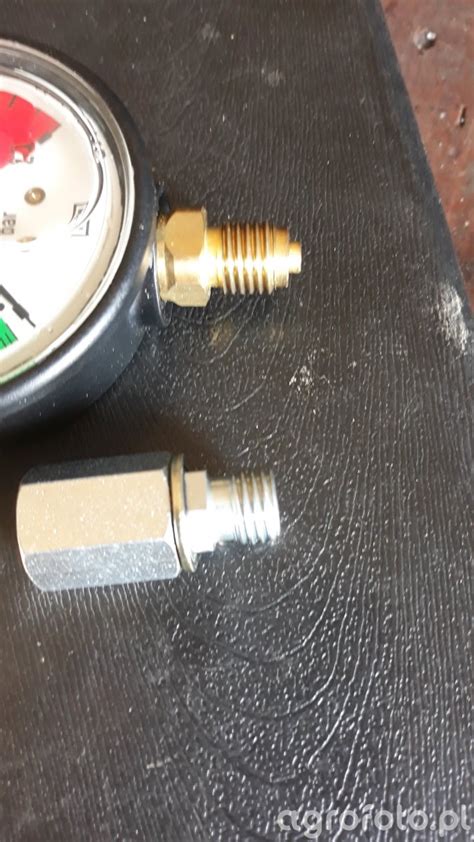

Uszkodzony lub Nieskalibrowany Manometr
Manometr jest podstawowym wskaźnikiem ciśnienia. Jego nieprawidłowe działanie, np. zaniżanie lub zawyżanie odczytów, może prowadzić do błędnych ustawień. W przypadku opryskiwacza Biardzki, podmiana manometru od znajomego nie rozwiązała problemu, co sugerowało, że manometr nie był jedyną przyczyną, ale jego weryfikacja jest zawsze pierwszym krokiem.
Zużycie Rozpylaczy (Dysze)
Rozpylacze ulegają zużyciu, co prowadzi do zwiększenia otworu i, w konsekwencji, do zwiększonego wydatku cieczy. W problemie z opryskiwaczem Biardzki, pomiary rzeczywistego wydatku wykazały, że końcówki żółte dawały 1 l/min zamiast tabelarycznych 0,8 l/min, a niebieskie 1,28 l/min zamiast 1,18 l/min. Jest to znacząca różnica, która bezpośrednio przekłada się na nadmierne zużycie środka. Nawet "najtańsze rozpylacze polimerowe" mogą ulec zużyciu już po niecałych 50 ha, co świadczy o konieczności ich regularnej kontroli i wymiany.
Awaria Zaworu Regulacji Ciśnienia
Zawór regulacji ciśnienia, odpowiedzialny za kierowanie nadmiaru cieczy do przelewu, może ulec uszkodzeniu lub zacięciu. Jeśli zawór jest rozkręcony na maksimum, a ciśnienie nadal jest zbyt wysokie, może to oznaczać jego wadliwe działanie lub problemy w układzie powrotnym. Wymiana zaworu, jak w przypadku Biardzkiego, jest często pierwszym krokiem, ale nie zawsze rozwiązuje problem, co sugeruje inne ukryte usterki.
Problemy z Pompą Opryskiwacza
Pompa jest sercem opryskiwacza. Jej zużycie (np. "pompa jest przytyrana" - AK52) może skutkować:
- Niemożnością uzyskania odpowiedniego ciśnienia.
- Generowaniem niestabilnego lub zbyt wysokiego ciśnienia, jeśli wewnętrzne elementy są uszkodzone.
- Spadkiem ciśnienia podczas oprysku, co wymaga ciągłego podkręcania zaworu.
Zanieczyszczenia i Zatory w Układzie
Zatkane filtry (na ssaniu, sekcyjne) lub dysze mieszadła mogą prowadzić do wzrostu ciśnienia w układzie lub nierównomiernego rozkładu cieczy. Użytkownik Biardzkiego wspomniał o zapchanej dyszy od mieszadła, której oczyszczenie nie rozwiązało problemu, co sugeruje inne miejsca zatorów lub uszkodzeń.
Usterki Rozdzielacza
Rozdzielacz kieruje ciecz do poszczególnych sekcji i do przelewu. Problemy z nim, takie jak rozszczelnienie elementów ssawnych, zużyte zaworki czy sprężynki, mogą wpływać na stabilność ciśnienia. Skręcona do oporu "gałka na rozdzielaczu" powinna zapobiegać laniu się cieczy z przelewu, więc jej niewłaściwe działanie wskazuje na usterkę.
Niewłaściwy Poziom Oleju w Manometrze
Manometry z tłumieniem olejowym wymagają odpowiedniego poziomu oleju (np. wazelinowego, rzadkiego) w przeponie. Jego brak lub niewłaściwa ilość może wpływać na dokładność wskazań lub ich całkowity brak.
Diagnostyka i Rozwiązania dla Problemów z Ciśnieniem
Aby skutecznie naprawić opryskiwacz, należy przeprowadzić systematyczną diagnostykę:
Weryfikacja Manometru i Rozpylaczy
Zawsze zacznij od sprawdzenia manometru, najlepiej poprzez podmianę na sprawny egzemplarz. Następnie skontroluj stan rozpylaczy. Jeżeli odchylenie średniego wydatku, mierzonego do naczyń miarowych, odbiega o więcej niż +/- 5% od wartości nominalnej lub tabelarycznej, rozpylacze należy wymienić. Pamiętaj, że nawet nowe dysze mogą być wadliwe, dlatego testy są kluczowe.
Kontrola Zaworu Regulacji Ciśnienia
Jeśli wymiana zaworu na nowy nie przynosi efektu, jak w przypadku opryskiwacza Biardzki, należy zbadać cały układ powrotny oraz pompę. Może występować problem z obiegiem cieczy, który uniemożliwia obniżenie ciśnienia. Gałka na rozdzielaczu skręcona do oporu, a mimo to więcej niż 9-9,5 bar nie da się uzyskać nawet na maksymalnych obrotach silnika, co może wskazywać na problem z samym zaworem lub jego mechanizmem.
Sprawdzenie Układu Ssącego i Filtrów
Odłącz wąż ssący od pompy i podłącz w jego miejsce inny wąż, którego koniec zanurzysz w wiadrze z wodą. Uruchom pompę i obserwuj, czy problem ustępuje. Jeśli tak, to przyczyna tkwi w rozszczelnieniu elementów ssawnych lub zatorze w głównym filtrze ssawnym. Regularnie czyść wszystkie filtry: główny, sekcyjne i przy rozpylaczach. Zapchana dysza od mieszadła, choć oczyszczona, mogła być objawem szerszego problemu z zanieczyszczeniami.
Ocena Stanu Pompy
Jeżeli po wyeliminowaniu innych przyczyn nadal występują problemy z ciśnieniem (zbyt niskie, zbyt wysokie, niestabilne), należy rozważyć serwis lub wymianę pompy. Zużyta pompa, taka jak AK52, nie będzie w stanie efektywnie generować ani utrzymywać stabilnego ciśnienia.
Diagnostyka Rozdzielacza
W przypadku problemów z utrzymaniem ciśnienia lub jego niestabilnością (np. "spadające ciśnienie przy uwrociach"), sprawdź zaworki i sprężynki w rozdzielaczu. Mogły ulec zużyciu po latach użytkowania. Jeśli problem nie ustępuje, może być konieczna wymiana całego rozdzielacza, szczególnie jeśli jest to "rzemieślnicza kopia pilmetowskiego".
Korygowanie Ciśnienia i Wydatku
Jeśli rzeczywisty wydatek z rozpylaczy różni się od ustalonego, konieczne jest skorygowanie ciśnienia. Można to obliczyć na podstawie wzoru:
P2 = P1 x (Q2 / Q1)2
Gdzie:
- P2 - ciśnienie skorygowane (bar)
- P1 - ciśnienie ustalone (bar)
- Q1 - wydatek ustalony (l/min)
- Q2 - wydatek wyliczony (l/min)
Regulacja zaworu kompensacyjnego (stałociśnieniowego) w opryskiwaczu
Szczegółowa Procedura Kalibracji Opryskiwacza
Kalibracja opryskiwacza jest nie tylko wymogiem prawnym, ale przede wszystkim gwarancją efektywności i ekonomii zabiegów. Poniżej przedstawiono kroki prawidłowej kalibracji, która pozwoli na precyzyjne rozprowadzanie środków ochrony roślin:
1. Montaż Nowego Rozpylacza
Aby mieć pewność co do prawidłowego wydatku, zawsze zamontuj nowy komplet rozpylaczy przed kalibracją. Zapewni to rzetelność pomiarów i pozwoli uniknąć problemów wynikających ze zużycia dysz.
2. Uruchomienie Opryskiwacza i Sprawdzenie Szczelności
Napełnij zbiornik opryskiwacza wodą (minimum do połowy). Uruchom sprzęt i sprawdź, czy działa w odpowiedni sposób oraz czy nie powstają wycieki. To podstawowy test szczelności.
3. Ustalenie Dawki Cieczy Roboczej
Określ dawkę cieczy, jaką chcesz aplikować na 1 ha, bazując na zaleceniach producenta środka ochrony roślin. Pamiętaj, że dawki mogą się różnić w zależności od rodzaju uprawy i stosowanego preparatu.
4. Sprawdzenie Rozstawu Rozpylaczy na Belce
W większości przypadków rozstaw rozpylaczy na belce polowej wynosi 0,5 m. Zweryfikuj tę wartość, gdyż jest ona kluczowa do dalszych obliczeń.
5. Ustalenie Szybkości Jazdy Ciągnika/Opryskiwacza
Wyznacz odcinek pomiarowy o długości 100 m (możesz ustawić w odpowiednich miejscach paliki). Następnie zmierz czas przejazdu traktora przez tę trasę. Jeśli dysponujesz prędkościomierzem, cały proces przebiegnie bardzo szybko. Pamiętaj, że aby zmierzyć rzeczywistą prędkość, należy załączyć bieg, na którym planujesz przeprowadzać oprysk. Co więcej, musisz całość sprawdzić w warunkach zbliżonych do polowych, a nie na łące czy asfalcie - wówczas pomiary nie będą miarodajne. Warto podkreślić też, że podczas wykonywania tej czynności prędkość obrotowa silnika powinna być taka sama. Prędkość jazdy oblicza się wzorem:
Prędkość jazdy (km/h) = (długość odcinka pomiarowego w metrach / czas przejazdu w sekundach) x 3,6
6. Obliczenie Wydatku Rozpylacza
Aby prawidłowo skalibrować opryskiwacz, należy obliczyć wydatek rozpylacza według wzoru:
Wydatek rozpylacza (l/min) = (dawka cieczy roboczej (l/ha) x rozstaw rozpylaczy (m) x prędkość przejazdu (km/h)) / (liczba rozpylaczy x 600)
7. Wybór Rozpylacza i Ciśnienia

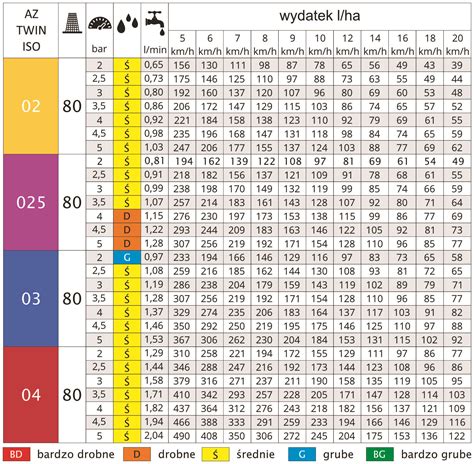

Do każdego rozpylacza powinna być dołączona tabela wydatków cieczy. Na podstawie powyższych obliczeń można wybrać odpowiedni rozpylacz oraz ustalić docelowe ciśnienie robocze.
8. Test Rzeczywistego Natężenia Wypływu z Rozpylaczy
W kolejnym kroku należy założyć komplet rozpylaczy i uruchomić je wraz ze wszystkimi sekcjami układu cieczowego, i ustawić odpowiednio dobrane ciśnienie. Później mierzy się natężenie wypływu wody z konkretnych rozpylaczy do naczyń miarowych w ściśle określonym czasie (przez 1 minutę). Odchylenie średniego wydatku nie powinno przekraczać +/- 5% od tego, który został ustalony w procesie kalibracji - w ten sposób można obliczyć rzeczywisty wydatek. Jeżeli odchylenie jest większe, konieczne jest skorygowanie ciśnienia, stosując wcześniej podany wzór P2 = P1 x (Q2 / Q1)2.
Nowoczesne Zawory Stałociśnieniowe i Ich Znaczenie
Współczesne opryskiwacze coraz częściej wyposażone są w zawory stałociśnieniowe. Umożliwiają one utrzymanie równomiernego ciśnienia roboczego niezależnie od liczby pracujących sekcji, co jest kluczowe dla zapobiegania miejscowemu przedawkowaniu środków ochrony roślin i ograniczania znoszenia cieczy. Należy jednak pamiętać o prawidłowej regulacji - najczęstsze błędy wynikają z braku znajomości instrukcji obsługi, np. regulowania wszystkich sekcji jednocześnie lub regulowania sekcji pracujących zamiast zamkniętych. Aby prawidłowo ustawić ciśnienie, należy połączyć opryskiwacz z ciągnikiem, napełnić go wodą, a następnie korygować ciśnienie za pomocą pokrętła danej sekcji, obserwując wskazania manometru. Prawidłowa regulacja opryskiwacza nie tylko poprawia skuteczność zabiegów ochronnych, ale również pozwala oszczędzać środki ochrony roślin i dbać o środowisko.
