Osłona przegubu to kluczowy element układu napędowego, który chroni przegub przed negatywnym wpływem czynników zewnętrznych. W przypadku pojazdów specjalistycznych, takich jak JCB Groundhog, odpowiedni dobór i regularna wymiana osłon przegubów jest niezwykle istotna dla zachowania sprawności maszyny i uniknięcia kosztownych awarii.
Rola i znaczenie osłony przegubu
Osłona przegubu półosi, często nazywana również manszetą, to niewielki gumowy lub termoplastyczny komponent w kształcie stożka. Jej podstawowym zadaniem jest ochrona przegubu przed szkodliwymi czynnikami zewnętrznymi, takimi jak deszcz, błoto, piasek, kamienie i inne zanieczyszczenia. Przegub pracuje w środowisku, gdzie obecne są duże ilości smaru, a dostawanie się do niego zanieczyszczeń może prowadzić do jego szybkiego zużycia, korozji i uszkodzenia, co w konsekwencji uniemożliwia jazdę lub prawidłowe funkcjonowanie maszyny.

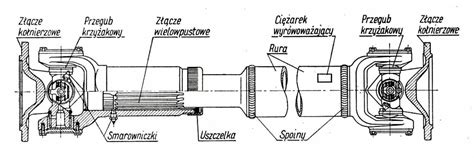

Przegub jest częścią półosi napędowej, która odpowiada za przenoszenie momentu obrotowego ze skrzyni biegów na koła. Półoś, choć zaprojektowana do wytrzymywania przez cały okres eksploatacji pojazdu, wymaga regularnej kontroli i wymiany osłon, aby zapewnić jej długotrwałą sprawność.
Rodzaje osłon przegubów i ich charakterystyka
Wybierając osłonę przegubu, należy wziąć pod uwagę jej miejsce zabudowy oraz stronę zabudowy. Wyróżniamy:
- Osłona przegubu wewnętrznego: Znajduje się od strony skrzyni biegów.
- Osłona przegubu zewnętrznego: Znajduje się od strony koła.
Osłony mogą być montowane zarówno po prawej, jak i po lewej stronie pojazdu. Ważnym aspektem jest również materiał, z którego są wykonane manszety:
- Gumowe osłony: Są często uznawane za łatwiejsze w montażu.
- Termoplastyczne osłony (TPE): Niektórzy kierowcy uważają je za trwalsze. Wymagają szczególnie precyzyjnego dopasowania i zabezpieczenia opaskami, aby zapobiec ich zsunięciu i utracie funkcji ochronnej.
- Osłony z kauczuku nitrylowego (NBR): Charakteryzują się dobrą odpornością na oleje i smary.
Konstrukcja układu napędowego w maszynach roboczych, takich jak JCB Groundhog, różni się od tej w samochodach osobowych. W związku z tym, osłony przegubów do tych pojazdów muszą być odpowiednio dopasowane do specyficznej budowy półosi, aby skutecznie zabezpieczać przeguby.
Przykłady osłon przegubów i ich parametry
Na rynku dostępne są różne zestawy osłon przegubów, oferowane przez producentów takich jak SPIDAN, AUTOFREN SEINSA, PASCAL czy SASIC. Poniżej przedstawiono przykładowe parametry techniczne osłon:
| Producent | Kod producenta | Miejsce zabudowy | Strona zabudowy | Średnica wewnętrzna 1 [mm] | Średnica wewnętrzna 2 [mm] | Długość [mm] | Materiał |
|---|---|---|---|---|---|---|---|
| SPIDAN | 0.023690 | Przód Zewnątrz | Prawa Lewa | 25 | 86 | 120 | TPE |
| AUTOFREN SEINSA | D8-000E | Zewnątrz | Lewa | 22 | 81 | 130 | - |
| SPIDAN | 0.021588 | Przód Zewnątrz | Prawa Lewa | 26 | 83 | 110 | TPE |
| SPIDAN | 0.036175 | Przód | Prawa Lewa | 29 | 98 | 117 | TPE |
| SPIDAN | 0.022280 | Przód Wewnątrz | Prawa Lewa | 22 | 66 | 93 | NBR |
| PASCAL | G5U000PC | Zewnątrz | Prawa Lewa | 20 (do 65) | - | 122 (do 152) | - |
| SPIDAN | 0.036174 | Przód | Prawa Lewa | 24 | 92 | 88 | NBR |
| SPIDAN | 0.023202 | Przód Wewnątrz | Prawa Lewa | 25 | 65 | 99 | NBR |
Należy również pamiętać o elementach mocujących, takich jak opaska zaciskowa przegubu. Na przykład, opaska firmy FEBI wykonana ze stali szlachetnej, o szerokości 7 mm, jest przeznaczona do zaciskania przegubów o średnicy od 40 mm do maksymalnej.
Wybór i wymiana osłony przegubu
Jak dobrać osłonę przegubu do JCB Groundhog?
Najwygodniejszym sposobem na dobranie odpowiedniej osłony przegubu jest wyszukanie jej po modelu pojazdu. Należy uwzględnić typ przegubu (kulowy, homokinetyczny), markę i model pojazdu (np. JCB Groundhog, JCB 800D/1000D Groundhog '08-'09, 800D/1000D WORKMAX '10-'14) oraz wymiary, takie jak średnica wewnętrzna przegubu. Ważne jest także rozważenie warunków eksploatacji - w trudnych warunkach (piaszczyste, kamieniste tereny) zaleca się wybór bardziej wytrzymałych podzespołów.

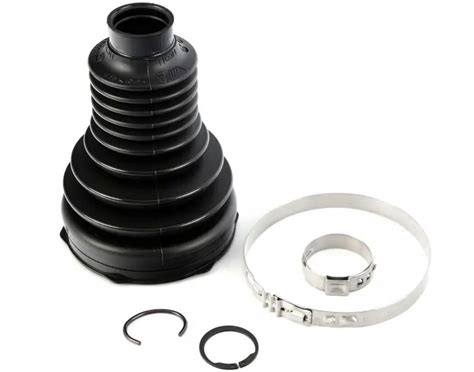

Dostępne są także kompletne zestawy osłon przegubów, które oprócz samej osłony zawierają pasujące zaciski i smar. Taki zestaw gwarantuje, że wszystkie elementy są kompatybilne i przeznaczone do przegubów, co ułatwia wymianę.
Częstotliwość wymiany i objawy zużycia
Osłony przegubów ulegają zużyciu, ale trudno określić konkretny interwał wymiany oparty na przebiegu. Zaleca się, aby podczas każdego przeglądu pojazdu dokładnie sprawdzać stan osłon przegubu zewnętrznego i wewnętrznego. Wszelkie widoczne ślady zużycia, pęknięcia czy uszkodzenia są sygnałem do natychmiastowej wymiany. Nawet niewielkie uszkodzenie może doprowadzić do przedostania się wody lub piasku do przegubu, co z czasem prowadzi do korozji i uszkodzenia elementu. Wymiana całej półosi lub przegubu jest znacznie droższa niż montaż nowej osłony.
Objawy zużytej osłony przegubu często wiążą się z uszkodzeniem samego przegubu i mogą obejmować nietypowe odgłosy dochodzące z okolic zawieszenia pojazdu. Jednak najlepszym i najbardziej pewnym sposobem na sprawdzenie stanu osłony jest jej wizualna inspekcja.
Czynniki wpływające na trwałość osłon przegubu
Na trwałość osłon przegubu negatywnie wpływają gwałtowne ruszanie pojazdem oraz jazda po drogach niskiej jakości. W takich warunkach eksploatacji, regularne sprawdzanie stanu manszetów i ich ewentualna wymiana jest szczególnie ważna.
Wymiana osłony przegubu - Hyundai Getz
Procedura wymiany osłony przegubu
Aby wymienić osłonę przegubu, należy wykonać następujące kroki:
- Podnieś pojazd na podnośniku, aby uzyskać bezpieczny dostęp do układu napędowego.
- Zlokalizuj uszkodzoną osłonę przegubu, znajdującą się na końcu wału napędowego, blisko koła.
- Zdejmij koło, aby ułatwić dostęp do elementu.
- Usuń stare, uszkodzone osłony, np. przez przecięcie ich nożem lub nożyczkami do cięcia metalu.
- Dokładnie oczyść przegub i wał napędowy, aby zapobiec dostawaniu się brudu i piasku.
- Nałóż nową osłonę przegubu na wał napędowy i przegub.
- Załóż opaskę zaciskową na końce nowo wymienionego podzespołu i dokręć ją, aby element był stabilnie osadzony.
- Zamontuj koło i dokręć śruby z odpowiednim momentem obrotowym.
- Opuść pojazd na ziemię.
Po montażu osłon zaleca się przeprowadzenie jazdy testowej, aby upewnić się, że wszystko działa poprawnie i nie ma żadnych niepokojących objawów.
