Poniższa artykuł przedstawia szczegółowe informacje dotyczące dwóch odmiennych, lecz istotnych zagadnień: technik wykonywania otworów fasolowych w obróbce skrawaniem oraz zastosowania i budowy bron talerzowych w rolnictwie. Analizujemy zarówno aspekty techniczne programowania i optymalizacji procesów frezowania, jak i praktyczne zastosowanie maszyn rolniczych do przygotowania gleby.
Otwory Fasolowe: Techniki Frezowania i Optymalizacja
Wykonywanie otworów fasolowych w obróbce metali wymaga precyzyjnego doboru narzędzi i strategii frezowania, aby osiągnąć optymalny czas i jakość. Poniżej przedstawiamy różne podejścia oraz przykładowe parametry.
Wybór Narzędzia i Strategia Frezowania
Często używanie freza o szerokości fasolki nie musi być najlepszym rozwiązaniem. Alternatywnie, można zastosować mniejszy frez, na przykład o średnicy 16 mm, i realizować obróbkę z zagłębianiem spiralnym. Ta metoda, polegająca na ciągłym zagłębianiu w osi Z, minimalizuje zużycie freza i zapewnia lepsze odprowadzanie wiórów. Jeśli jednak konieczne jest użycie freza o średnicy 22 mm, zwłaszcza wykonanego ze stali HSS, korzystne może być nawiercenie dwóch otworów na końcach fasolek, a następnie wykonanie kilku przejazdów frezem.
Parametry Obróbki i Optymalizacja Czasu
Przykładowe parametry obróbki dla freza to posuw F160 i obroty S700. W przypadku freza o średnicy 22 mm, zalecane obroty wynoszą 200-250 obr/min. Jeżeli chodzi o optymalizację czasu, to tylko narzędzie o szerokości fasolki, dopasowanej do wymiarów otworu, jest najbardziej efektywne. W praktyce, przy obróbce dużych ilości detali z nierdzewki zawierających fasolki, stosowano specjalistyczne programy, co pozwalało na wydajną produkcję.
Programowanie Otworu Fasolowego
Przykładem programowania przejazdu po promieniu R11 dla freza fi 16 może być:
G1 X=#4 Y=(2/#5)
Co do samego programu, początkowo wierci się otwór na początku fasolki, a następnie zagłębia frez na dwa razy i powoli przejeżdża w osi X. Zmodyfikowany program może wyglądać następująco:
G43 Z25.
Z5.
G1 Z1.
G91 G1 X#1 F700.
Z10.
Bardziej zaawansowana modyfikacja z wykorzystaniem funkcji trygonometrycznych:
G43 Z25.
Z5.
G1 Z1.
G91 G1 X[[COS#10]*#1] Y[[SIN#10]*#1] F700.
Z10.
Brony Talerzowe: Budowa, Zastosowanie i Ustawienia

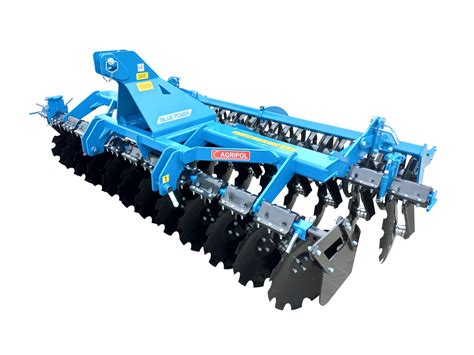

Brony talerzowe to kluczowy sprzęt rolniczy, wykorzystywany do szerokiego zakresu prac polowych, od przygotowania roli po zbiorach, po spulchnianie i mieszanie gleby. Ich uniwersalność sprawia, że są polecane zarówno dla rolników wielko-, jak i małoobszarowych.
Do Czego Służy Brona Talerzowa?
Brony talerzowe to maszyny powszechnie stosowane w rolnictwie. Ich głównym zadaniem jest przygotowywanie gleby po orce oraz po zbiorach. Możliwe jest wykorzystanie ich do wielu prac, takich jak:
- Spulchnianie gleby
- Zmiękczanie jej wierzchniej warstwy
- Podorywka ścierniska
- Mieszanie resztek roślinnych
- Wyrównywanie powierzchni pola
Konstrukcja brony talerzowej, z obracającymi się talerzami, pozwala jednocześnie ciąć glebę, mieszać resztki roślinne i wyrównywać powierzchnię. Do ich zalet należy niskie zapotrzebowanie na moc i odporność na zapychanie. Dzięki temu świetnie sprawdzają się w wymienionych pracach.
Budowa i Działanie Brony Talerzowej

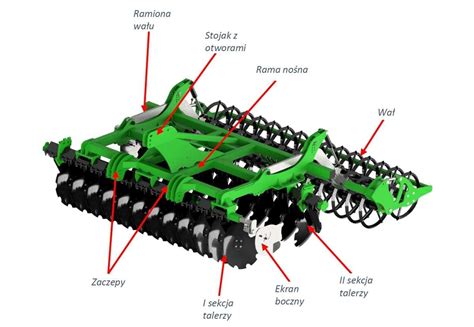

Brona talerzowa zbudowana jest z ramy, na której umieszczone są sekcje talerzy. Talerze są zainstalowane na dwóch lub większej liczbie wspólnych osi. Gdy ciągnik jest w ruchu, talerze zaczynają się obracać, co pozwala kroić glebę i ją obracać. Aby ułatwić pracę, brony są dostosowane do ciągników o różnej mocy; w przypadku cięższej gleby będzie potrzebny ciągnik o większej mocy.
Zabieg Talerzowania: Cele i Głębość
Nazwa zabiegu wzięła się od używanego do niego sprzętu, czyli bron talerzowych. Dzięki ich wykorzystaniu możliwe jest przeprowadzenie prac na stosownej głębokości (zazwyczaj 10-15 cm), dostosowanie intensywności działania do potrzeb roli, a także ustawienie odpowiedniego kąta talerzy, co pomoże wykonywać określone czynności, np. spulchnianie gleby.
Głównym celem talerzowania jest uzyskanie wyrównanej powierzchni pod przyszłe uprawy. Zabieg ten pomaga spulchnić glebę, rozdrabniać niepokruszone skiby czy odłogi, niszczyć chwasty, przykrywać resztki pożniwne, a także mieszać górną warstwę gleby z wapnem i nawozem mineralnym, zapobiegając w ten sposób zachwaszczeniu pola.
Prezentacja kompaktowej brony talerzowej Qualidisc (PL)
Ustawienia i Optymalizacja Pracy Brony Talerzowej
Prawidłowe zaczepienie brony talerzowej ma kluczowe znaczenie dla efektywności pracy. Agregat talerzowy na cięgnach ustawia się zawsze na pozycję pływającą, niestety łącznik górny często na otwór okrągły, ponieważ większość bron nie posiada „fasolek”. Teoria mówi jedno, praktyka drugie. Praca zestawem uprawowo-siewnym w pozycji pływającej na mozaikach glebowych może prowadzić do niepożądanych efektów na polu. Ważne jest również, czy ciągnik posiada regulację siłową korzystającą z sygnału z górnego łącznika. Rozważając agregat uprawowo-siewny z hydropakiem i wałem, można zastanowić się nad zaczepieniem go na górny otwór okrągły tak, by po opuszczeniu łącznik nie był rozciągany, lecz ściskany. Wówczas opuszczając podnośnik na maksa, więcej ciężaru przenosi się na wał, co może poprawić zagłębianie i zagęszczenie gleby.
Wybór i Modyfikacje Bron Talerzowych
Przy zakupie brony talerzowej, takiej jak Agro Lift - POWER DISC z wałem daszkowym 60 cm, często pojawia się pytanie o szerokość roboczą - 2.7 m czy 3 m. Wybór zależy od mocy ciągnika i specyfiki pola.
W przypadku ciężkich gleb, konieczne może być podniesienie masy urządzenia, za pomocą obciążników lub wypełnienia ramy, aby maszyna mogła się zagłębić na pożądane 25-28 cm. Możliwe jest również modyfikowanie istniejących maszyn. Na przykład, zmiana grządzieli od Mandama spec HD może być problematyczna ze względu na rozstaw otworów i typ mocowania, mimo pasującej grubości. Niektórzy rolnicy przerabiają brony fabrycznie ciągane, w układzie X i na kołach, na zawieszane i w układzie V, co jednak może skutkować ściąganiem ciągnika w jedną stronę. Lepszym rozwiązaniem bywa pozostawienie układu X i dołożenie wałka strunowego, co poprawia jakość pracy. Należy również zwrócić uwagę na regulację kąta natarcia talerzy - w przerobionych maszynach może być ona ustalona na stałe. Ponadto, zbyt daleko zamontowane wały od talerzówki mogą powodować podnoszenie przodu traktora po podniesieniu maszyny.
Interesującym aspektem jest konserwacja panewek. Zaleca się dorobienie panewek u tokarza z twardego drewna, co zapewnia dłuższą żywotność w porównaniu do oryginalnych, często wykonanych z miękkiego drewna, szybko zużywających się pomimo smarowania.
Porównanie z Innymi Maszynami
Brona talerzowa bywa porównywana z agregatem ścierniskowym w praktyce polowej. Wielu rolników analizuje, które rozwiązanie będzie lepsze w zależności od technologii uprawy i rodzaju gleby. Oglądając lemkena karta, zauważa się, że również ma grządziel pod kątem prostym, podobnie jak niektóre inne konstrukcje, co sugeruje skuteczność tego rozwiązania.
