W styczniu 2003 roku wprowadzono nową normę DIN VDE 0293-308 „Oznakowanie żył w kablach i przewodach sterowniczych giętkich (cienkodrutowych) za pomocą kolorów”. Był to istotny krok w kierunku europejskiej unifikacji i ujednolicenia oznakowania żył, co pozwoliło producentom i dystrybutorom kabli oraz przewodów na stworzenie wspólnego europejskiego „języka tej branży”.
Główne zmiany i zasady oznakowania
Wprowadzenie nowych kolorów i ich zastosowanie
Jedną z kluczowych zmian było wprowadzenie szarego koloru żył dla przewodów zewnętrznych. Ma to na celu lepsze różnicowanie żył i zwiększenie bezpieczeństwa. Niezmienne pozostały zasady dotyczące używania kolorów dla żył o zredukowanym przekroju poprzecznym, które nadal są oznaczane kolorem zielono-żółtym lub niebieskim.
Okres przejściowy i zasady liczenia żył
Chociaż nowe normy obowiązują od stycznia 2003 roku, przewidziano okres przejściowy. W jego trakcie dopuszczalne były opóźnienia we wdrażaniu zmian, co oznaczało, że kable i przewody z dotychczasowymi oznaczeniami żył mogły być używane jednocześnie z nowymi normami aż do 1 kwietnia 2006 roku.
Oznaczanie kolorów podstawowych następuje poprzez określenie kolorów izolacji lub powierzchni leżącej nad izolacją żył. Żyły liczy się kolejno poprzez wszystkie warstwy w tym samym kierunku, rozpoczynając od żyły 1 w wewnętrznej warstwie do zewnątrz. Izolacja żyły ma kolor podstawowy. W żyłach wielokolorowych pierwszy podkreślony kolor jest kolorem podstawowym.
Szczegółowe metody oznakowania żył
Oznaczanie kolorami podstawowymi i pierścieniami
Kolor żyły jest podany jako kolor podstawowy oraz kolor pierścienia. Szerokość pierścienia wynosi 2-3 mm.
Jak łączyć przewody i kable? [Wiesiek radzi co i jak]

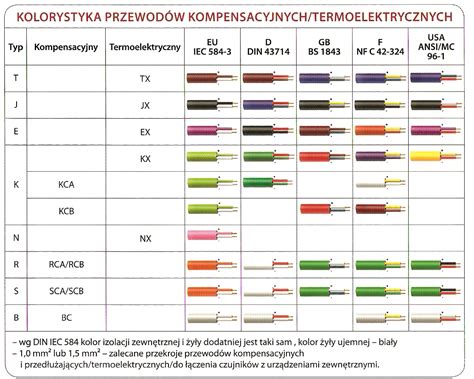

Zestawienie kolorów dla różnych ilości żył
- Zestawienie kolorów do 101 żył składa się z 11 podstawowych kolorów. Kolor izolacji jest kolorem podstawowym. Drugi i trzeci kolor jest nadrukowany na kolorze podstawowym w formie pierścienia lub podłużnego paska.
- Od żyły 12 wzwyż oznacza się je, dodając jeden lub dwa dodatkowe pierścienie kolorowe lub podłużne paski nadrukowane na kolorze podstawowym.
- Zestawienie kolorów do 102 żył również składa się z 11 podstawowych kolorów. Izolacja żyły ma kolor podstawowy. Drugi i trzeci kolor jest nadrukowany na kolorze podstawowym w formie pierścienia lub podłużnego paska.
Liczenie żył odbywa się od zewnątrz do środka. Warto zwrócić uwagę na *odchylenie od DIN, które oznacza brak powtarzania kolorów od żyły nr 1.
Inne aspekty oznaczeń kabli
Rodzaje pancerzy
W zależności od konstrukcji kabla, można spotkać różne typy pancerzy, takie jak:
- jedna warstwa taśmy stalowej,
- dwie warstwy taśmy stalowej,
- pancerz z drutów płaskich.
Typ ten jest zgodny z normą DIN VDE 0100.
