Wciągniki Linowe Stacjonarne – Kompleksowe Informacje

Wciągniki linowe stacjonarne stanowią jedno z podstawowych urządzeń do podnoszenia i opuszczania ładunków o dużej masie, montowanych na stałe w określonym punkcie. Są to rozwiązania przeznaczone do pracy w pionie, często w wymagających warunkach przemysłowych.

Definicja i Ogólne Warianty

Elektryczny wciągnik linowy stacjonarny to urządzenie, które jest zamontowane na stałe w jednym punkcie, na przykład na konstrukcji stropu lub specjalnym wsporniku. Służy ono do podnoszenia i opuszczania ładunków głównie w pionie.

Różne typy wciągników mogą być dostosowane do pracy stacjonarnej. Na przykład, wciągnik linowy SH może być wykonany jako stacjonarny w różnych wariantach, podobnie jak wciągnik linowy AS 7, który również jest dostępny w wielu konfiguracjach stacjonarnych.

Rodzaje Wciągników Linowych Stacjonarnych

Elektryczne Wciągniki Linowe Stacjonarne

Wciągniki elektryczne linowe służą przede wszystkim do podnoszenia ładunków w pionie. Występują one w dwóch wersjach: z wózkiem jezdnym (np. WELE) oraz w wersji stacjonarnej (np. WELB). Urządzenia te, ze względu na brak określonej grupy natężenia pracy, są przeznaczone do pracy o małym natężeniu - zaleca się czas pracy do 10 minut/1 godzinę.

Wciągniki elektryczne stacjonarne oferowane są jako urządzenia montowane z komponentów uznanych producentów europejskich, co gwarantuje wysoką jakość oraz długoletnią funkcjonalność. Ich zastosowanie obejmuje zarówno pojedyncze stanowiska pracy, jak i urządzenia dźwignicowe.

Wciągniki te nie są wyposażone w zintegrowany wózek jezdny, będąc przystosowanymi do pracy stacjonarnej. Można je jednak montować na wózkach jezdnych oraz ramach wciągarek, wówczas sprawdzają się jako wyposażenie dźwignic, takich jak suwnice czy żurawie.

Wersje Wykonania Elektrycznych Wciągników Stacjonarnych

Wciągniki linowe stacjonarne często dostępne są w dwóch głównych wersjach wykonania:

• Wersja SOLO: To wciągnik przeznaczony do stacjonarnego montażu oraz niezależnej pracy. Jest on wyposażony w szafkę sterowniczą oraz okablowanie, które pozwala podłączyć wciągnik do zasilania.
• Wersja CRANE: Są to wciągniki przystosowane do montażu jako element wciągarek dźwignicowych.

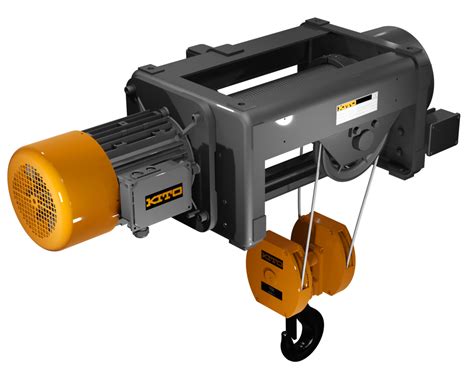

Wciągniki Linowe Stacjonarne Typu M

Wciągnik linowy stacjonarny typu M, z układem lin 2/1, oferuje udźwigi od 6300,0 kg do 10000,0 kg. Charakteryzują się one dwiema prędkościami podnoszenia, napięciem zasilania 400,0 V-3 fazy (opcja 500 V) oraz napięciem sterowania 24,0 V (sterowanie z kasety sterowniczej, z opcją sterowania radiowego). Zabezpieczenie silnika wynosi IP54, a dodatkowe funkcje obejmują wyłącznik krańcowy, zabezpieczenie termiczne oraz ogranicznik udźwigu.

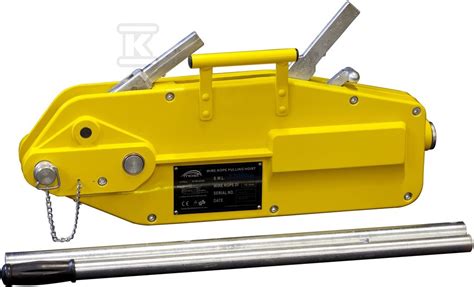

Ręczne Wciągniki Linowe Dźwigniowe

Wciągarki linowe z ręcznym napędem dźwigniowym mają szerokie zastosowanie do prac montażowych i remontowych. Są powszechne w budownictwie, leśnictwie i transporcie, służąc do podnoszenia i przyciągania w dowolnym kierunku.

Właściwości ręcznych wciągarek:

• Proste w obsłudze i montażu.
• Łatwe i bezpieczne użytkowanie.
• Wyposażone w teleskopową dźwignię.
• Dźwignia wyposażona jest w bezpiecznik zabezpieczający przed przeciążeniem.
• Zakres udźwigu: 0,8; 1,6; 3,2 tony.

Wciągarka o nośności 3,2 tony, zamiast haka, posiada sworzeń nośny. Specjalna lina stalowa z rdzeniem stalowym i sześcioma splotkami, z których jedna jest kolorowa, jest zaciśnięta na jednym końcu z hakiem zabezpieczającym i zwężana na drugim, co ułatwia jej wkładanie.

Dodatkowe cechy tych wciągników to:

• Stabilność dzięki gładkiej, dużej podporze podłogowej, zarówno w poziomej, jak i pionowej pozycji roboczej.
• Dźwignia podawania liny i dźwignia zwijania na jednym poziomie, umożliwiające wąską konstrukcję i centryczny przepływ mocy.
• Zabezpieczenie przed przeciążeniem za pomocą kołka ścinanego w dźwigni posuwu. Trzpienie rezerwowe znajdują się w uchwycie dźwigni ręcznej lub w uchwycie do przenoszenia i można je wymieniać przy pełnym obciążeniu, tj. bez odciążania liny ciągnącej.
• Proste uruchomienie dźwigni otwierającej szczęki, co umożliwia łatwe wprowadzenie liny.
• Odporne na zużycie, równoległe pary szczęk zaciskowych o dużej powierzchni, które chronią linę ciągnącą nawet przy równomiernym obciążeniu powierzchniowym.

Kluczowe Cechy i Funkcje

Konstrukcja i Wytrzymałość

Wciągniki stacjonarne charakteryzują się solidną, zwartą budową, dużym udźwigiem i znaczną wysokością podnoszenia. Są projektowane z myślą o intensywnej pracy przemysłowej i wysokiej niezawodności. Mocna i trwała budowa predysponuje je do zastosowania nawet w bardzo trudnych warunkach.

Są maksymalnie zabezpieczone przed korozją, a ocynkowane liny nośne gwarantują wysoką wytrzymałość na inwazyjne czynniki występujące w otoczeniu. Stopień ochrony IP 54 oraz klasa izolacji F czyni je odpornymi na wiele czynników występujących w środowisku pracy.

Opcje Montażu

Wciągniki stacjonarne mogą być dostarczane w różnych konfiguracjach montażowych, najczęściej z łapami do przykręcenia do przygotowanej konstrukcji lub z uchem do podwieszenia.

Systemy Sterowania

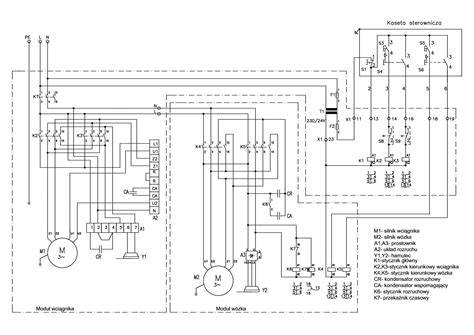

Sterowanie wciągnikami elektrycznymi linowymi (np. WELB) odbywa się za pomocą kasety sterującej, która znajduje się na przewodzie o długości 1800 mm. Na zamówienie istnieje możliwość wydłużenia tego przewodu. Przewód zasilający z wtyczką na 230 V również może zostać przedłużony - standardowy ma długość 500 mm. Nie ma natomiast możliwości przedłużenia liny, która we wciągnikach elektrycznych linowych WELB ma standardowo długość 11 000 mm.

Oprócz standardowego sterowania z kasety podłączonej przewodowo, istnieje możliwość wyposażenia wciągników w systemy sterowania radiowego. Na indywidualne zapytanie dostępne są specjalne wykonania wciągników elektrycznych linowych stacjonarnych, np. z zasilaniem 400 V.

Zastosowanie Wciągników Linowych Stacjonarnych

Zastosowanie wciągników elektrycznych linowych stacjonarnych obejmuje zarówno pojedyncze stanowiska pracy, gdzie wymagane jest precyzyjne i efektywne podnoszenie ładunków, jak i urządzenia dźwignicowe, gdzie stanowią kluczowy element większych systemów transportu bliskiego. Ręczne wciągarki dźwigniowe wykorzystywane są do podnoszenia i przyciągania ładunków w dowolnym kierunku, będąc niezwykle uniwersalnymi narzędziami w różnych branżach.

Wybór Właściwego Wciągnika Stacjonarnego

Odpowiedni wybór wciągnika elektrycznego stacjonarnego wymaga dokładnej znajomości zadań, jakie będą wykonywane z jego udziałem. Pod uwagę należy wziąć zarówno udźwig, jak i wysokość podnoszenia wciągnika oraz sposób zamontowania go na konstrukcji wsporczej, która, niezależnie od mobilności, musi spełniać określone wymogi wytrzymałości na obciążenia.

Dostawcy oferują specjalistyczną pomoc w doborze odpowiedniego urządzenia oraz wsparcie techniczne na etapie jego eksploatacji. Wciągniki stosowane w konstrukcjach urządzeń dźwignicowych są często wielokrotnie testowane w różnych zastosowaniach, a producenci zapewniają dwuletnią gwarancję oraz serwis pogwarancyjny.

Dane Techniczne

Ręczne Wciągarki Linowe Dźwigniowe

Wciągniki Linowe Stacjonarne Typu M

Normy i Bezpieczeństwo Użytkowania

Wszystkie produkty powinny posiadać wymagane prawem deklaracje zgodności CE. W kontekście bezpieczeństwa ręcznie napędzanych urządzeń podnoszących istotna jest norma PN-EN 13157+A1:2009 - "Dźwignice -- Bezpieczeństwo -- Ręcznie napędzane urządzenia podnoszące", a także Dyrektywa narzędziowa 2009/104/WE.

Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 30 października 2002 r. w sprawie minimalnych wymagań dotyczących bezpieczeństwa i higieny pracy w zakresie użytkowania maszyn przez pracowników podczas pracy:

• § 1 definiuje "maszyny" jako wszelkie maszyny i inne urządzenia techniczne, narzędzia oraz instalacje użytkowane podczas pracy, a także sprzęt do tymczasowej pracy na wysokości.
• § 27 nakłada na pracodawcę obowiązek zapewnienia okresowej kontroli maszyn narażonych na pogorszenie stanu technicznego. Wyniki tych kontroli są rejestrowane i przechowywane przez 5 lat, zgodnie z § 28.1.

Obwieszczenie Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 28 sierpnia 2003 r. w sprawie ogłoszenia jednolitego tekstu rozporządzenia Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy dodatkowo precyzuje:

• § 40.1 zobowiązuje pracodawcę do systematycznych kontroli stanu bezpieczeństwa i higieny pracy, w tym stanu technicznego maszyn.
• § 51.1 stanowi, że maszyny powinny spełniać wymagania bezpieczeństwa i higieny pracy przez cały okres ich użytkowania.
• § 51.2 określa, że montaż, demontaż i eksploatacja maszyn powinny odbywać się z zachowaniem wymagań bezpieczeństwa i higieny pracy oraz ergonomii, uwzględniając instrukcje zawarte w dokumentacji techniczno-ruchowej.

Przykładowo, ręczny wciągnik linowy H008 MOST, o wewnętrznym numerze katalogowym: 9812007100, spełnia wszystkie wymagania dotyczące bezpieczeństwa określone w rozporządzeniu General Product Safety Regulation (GPSR). Produkt ten został poddany szczegółowym testom i ocenom ryzyka, a producent zobowiązuje się do ciągłego monitorowania i kontroli jakości.
