Kompleksowy przewodnik po oznaczeniach maszyn i silników JCB

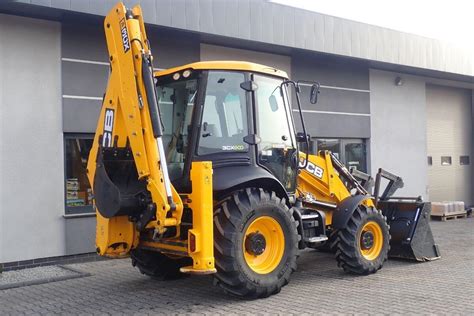

Maszyny budowlane JCB, a w szczególności koparko-ładowarka JCB 3CX, są dla wielu operatorów w Polsce i Europie niemal synonimem swojej klasy. Żółta koparko-ładowarka z charakterystycznym logo to najczęściej spotykany widok na placach budowy od ponad 40 lat. Za fenomenem tej maszyny stoi połączenie wszechstronności, niezawodności i ciągłych innowacji, a jej historia jest nierozerwalnie związana z historią firmy JCB, która w 1953 roku stworzyła JCB Mk 1 - pierwszą na świecie koparko-ładowarkę.

Zrozumienie oznaczeń i identyfikatorów, zarówno całej maszyny, jak i jej kluczowych komponentów, takich jak silnik, jest absolutnie fundamentalne dla prawidłowego serwisu, diagnostyki oraz zamawiania części zamiennych.

Kluczowe systemy identyfikacji maszyn JCB

Numer Identyfikacyjny Pojazdu (VIN) / Numer Seryjny Maszyny (MSN)

Numer VIN (Numer Identyfikacyjny Pojazdu) lub Numer Seryjny Maszyny (MSN) na sprzęcie JCB jest fundamentalnym identyfikatorem, który zapewnia legalność, autentyczność oraz umożliwia precyzyjne serwisowanie i zamawianie części. W przypadku maszyn budowlanych, takich jak JCB, termin VIN jest często używany zamiennie z Numerem Seryjnym Maszyny (Machine Serial Number - MSN). Jest to unikalny, alfanumeryczny ciąg znaków przypisany do danej jednostki w procesie produkcji. Służy on do identyfikacji modelu, roku produkcji, miejsca montażu oraz specyfikacji technicznej.

Lokalizacja numeru VIN/MSN

• Główna tabliczka znamionowa z tym numerem znajduje się zazwyczaj w łatwo dostępnym miejscu, np. przy mocowaniu wysięgnika lub wewnątrz kabiny operatora na słupku.
• W przypadku koparko-ładowarek JCB, numer seryjny jest często wybity lub umieszczony na tabliczce znamionowej. Typowe lokalizacje to rama podwozia, tuż obok przedniej osi lub w okolicach mocowania tylnego wysięgnika (koparki). Inną częstą lokalizacją jest wewnątrz kabiny, na prawym słupku przy drzwiach operatora.
• W ładowarkach teleskopowych JCB Loadall tabliczka znamionowa z numerem seryjnym często umieszczona jest w kabinie operatora, na wewnętrznej stronie ramy drzwiowej lub na panelu konsoli. Dodatkowe wytłoczenie numeru seryjnego można znaleźć na głównej ramie podwozia, często w rejonie tylnej osi lub pod maską silnika.
• W minikoparkach JCB numer seryjny często znajduje się na tabliczce umieszczonej na ramie podwozia, tuż obok siedzenia operatora lub na wewnętrznej stronie tylnej osłony. Dodatkowo, może być wybity na belce obrotnicy lub na ramie osprzętu.
• W wozidłach przegubowych JCB tabliczka znamionowa z numerem seryjnym jest często umieszczana na przedniej ramie przegubu lub na płycie wewnątrz kabiny. Wtórne wybicia numeru należy szukać na głównych belkach ramy podwozia lub w łatwo dostępnych, lecz osłoniętych miejscach.
• Tabliczka znamionowa powinna być oryginalna, trwale przymocowana i nieuszkodzona, ponieważ jest to podstawowy dowód identyfikacji maszyny. Uszkodzenie lub brak tabliczki może budzić podejrzenia podczas kontroli, zakupu lub rejestracji. Aby tabliczka znamionowa była zawsze czytelna, należy regularnie usuwać z niej brud, smar i farbę, używając łagodnych środków czyszczących. Nie należy jej nigdy celowo zakrywać ani malować.

Wtórne i dodatkowe oznaczenia

• Jeżeli tabliczka uległa uszkodzeniu lub została usunięta, należy poszukiwać wtórnych, wytłoczonych numerów bezpośrednio na głównej ramie podwozia (chassis), często w mniej widocznych miejscach, takich jak okolice osi, pod kabiną, lub na większych komponentach, jak skrzynia biegów czy silnik.
• W celu zapewnienia trwałej identyfikacji, numer seryjny maszyny (MSN) jest zazwyczaj dodatkowo wytłoczony (wybity) bezpośrednio na głównej ramie podwozia (chassis). Lokalizacje te są bardziej odporne na uszkodzenia mechaniczne i celowe usunięcie niż tabliczka znamionowa. Zwykle jest to ukryte, lecz łatwo dostępne miejsce, np. na belkach ramy.
• Oprócz ramy głównej, wtórne numery identyfikacyjne lub ich części mogą być czasem wybite na innych ważnych elementach, takich jak obudowa skrzyni biegów, mostów napędowych lub większych sekcji konstrukcyjnych. Są to dodatkowe punkty identyfikacji, które pomagają w weryfikacji pochodzenia i zapobiegają kradzieży.
• W wielu maszynach, zwłaszcza nowszych lub wyposażonych w systemy antykradzieżowe, numer VIN lub jego część jest grawerowany (trawiony) na szybach. Jest to dodatkowa forma zabezpieczenia i identyfikacji, trudna do usunięcia. Takie oznaczenie jest często drobnym, powtarzającym się kodem w rogu szyby.
• JCB LiveLink to system telematyczny, który pozwala na zdalne monitorowanie maszyn. Numer seryjny jest podstawowym identyfikatorem w tym systemie, umożliwiającym śledzenie lokalizacji, czasu pracy, zużycia paliwa i planowanie serwisu. Umożliwia on szybką weryfikację tożsamości maszyny nawet bez fizycznego dostępu do tabliczki znamionowej. W nowoczesnych maszynach JCB, zwłaszcza tych wyposażonych w zaawansowane systemy telematyczne, numer seryjny maszyny jest zazwyczaj zapisany w module sterującym (ECU) i można go odczytać za pomocą dedykowanego oprogramowania diagnostycznego.
• DATA TAG to zaawansowany system antykradzieżowy stosowany w maszynach JCB, polegający na oznaczeniu maszyny wieloma niewidocznymi lub trudnymi do usunięcia identyfikatorami. Obejmuje to ukryte mikrodoty, kody DNA i trwałe etykiety RFID, które są powiązane z numerem seryjnym maszyny. Ten system zapewnia wielopoziomową weryfikację tożsamości, nawet jeśli główne tabliczki zostaną usunięte.

Oznaczenia i numery seryjne silnika

Nie, numer silnika (Engine Serial Number) i numer VIN (Machine Serial Number) to dwie różne, choć powiązane, informacje. Numer VIN identyfikuje całą maszynę, natomiast numer silnika identyfikuje konkretną jednostkę napędową. Numer VIN zawiera zakodowane informacje o maszynie, natomiast numer silnika jest niezbędny do zamawiania części silnikowych. Wyszukiwarki olejów różnych marek dla rocznika 2007 wyświetlają silnik Perkins. W bazie danych JCB po wpisaniu numeru PIN z tabliczki może okazać się, że maszyny nie ma w systemie, co uniemożliwia pobranie schematów elektrycznych.

Z tego, co wiadomo, w maszynach JCB stosowane są silniki wolnossące i doładowane, a to jest zasadnicza różnica w mocy, zużyciu paliwa i wydajności pompy olejowej. Numer seryjny silnika jest absolutnie kluczowy do zamawiania większości części zamiennych, zwłaszcza tych specyficznych dla modelu i roku produkcji. Zapewnia on dokładne dopasowanie części do konkretnej specyfikacji maszyny, eliminując ryzyko błędu. Jest to szczególnie ważne w przypadku komponentów hydraulicznych, elektronicznych i części silnika.

Identyfikacja silników Perkins

Poniższa wskazówka techniczna koncentruje się na tym, jak znaleźć numer seryjny w silniku Perkins. Jest to bardzo ważne, ponieważ części montowane w silnikach Perkins zależą od numeru seryjnego.

Kody roku produkcji (Rok produkcji Kod: P 2007)

Ten kod wskazuje rok produkcji. Litery I, O, Q, R i Z nie będą używane.

Kody kraju produkcji

Ten kod wskazuje kraj, w którym silnik podstawowy został wyprodukowany.

• A: Argentyna
• B: Brazylia
• C: Australia
• D: Niemcy
• E: Hiszpania
• F: Francja
• G: Grecja
• H: Grupa
• J: Japonia
• K: Korea
• L: Włochy
• M: Meksyk
• N: USA
• P: Polska
• R: Chiny
• S: Indie
• T: Turcja
• U: Wielka Brytania
• V: Pakistan
• W: Iran
• X: Peru
• Y: Jugosławia

Przykładowe kody typu silnika (Engine type position)

• 3.152: M
• 4.108: A
• 4.154/200 Series: B
• 4.165: B lub G
• 4.203: J lub N
• 4.212: R
• 4.236: C lub L
• 4.248: G
• 4.318: F
• 4.41: H
• 6.247: C lub F
• 6.354: D
• 700/800 Series: K
• 850 Series: D lub R
• 900 Series: C
• Peregrine/1300 Series: I lub O
• Perama/100/400 Series: O
• Phaser/1000/1100(A/B/C) Ser.: H lub J
• Prima/500 Series: G
• V8.540: Q
• V8.640: P
• 100 Series: K
• 1004 Series: DC, AA, AB, AC, AD, AE, AF, AG, AH, AJ, AK, AL, AM, AP, AQ, AR, AS, AT
• 1103A Range: JE, JF
• 1103B Range: DF, DG
• 1103C Range: HM, HN, HP
• 1103D Range: XG, XH, XJ, XK, XL, XM
• 1104A Range: RR, RS, RT
• 1104C Range: RE, RF, RG, RH, RJ, RK
• 1104D Range: TY, TZ, UA, UB, UC, NP, NR
• 1106 Range: A,C,D, PJ, PK, PP, PR, PU, PV, PW
• 1206 Range: BK, BL, BM, BN
• 1300 Series: T
• 1500 /1600 Series: U
• 400D/A Range: GG, GH, GJ, GK, GL, GM, GN, GP, GR, GS
• 400F Range: EG, EH, EK, EN, EP
• 800C Range: UF, UL, UM
• 800D Range: A,C,D,UK
• Sabre: SD
• TC: YC, YD, YE

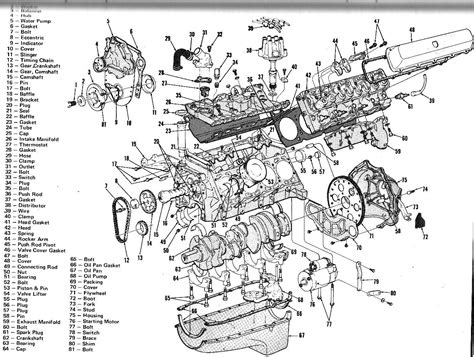

Silniki JCB DieselMax i EcoMax

JCB to brytyjski gigant i jeden z najbardziej rozpoznawalnych producentów maszyn budowlanych na świecie. W 2004 roku firma podjęła przełomową decyzję o rozpoczęciu produkcji własnych silników - serii JCB DieselMax. Zostały one od podstaw zaprojektowane przez inżynierów maszyn budowlanych dla maszyn budowlanych. Projekt DieselMax (2004) obejmował inwestycję 80 milionów funtów w opracowanie własnego silnika. Aby udowodnić potęgę nowej konstrukcji, JCB zbudowało pojazd DieselMax Streamliner, który w 2006 roku ustanowił na jeziorze Bonneville w USA światowy rekord prędkości dla pojazdu z silnikiem Diesla, osiągając 563 km/h.

Ewolucja w EcoMax (2012) nastąpiła w odpowiedzi na normy emisji spalin, co skutkowało modernizacją silnika. JCB jest jednym z trzech największych na świecie producentów maszyn budowlanych. Od momentu rozpoczęcia produkcji w 2004 roku, firma wyprodukowała już ponad 750 000 własnych silników w swoich fabrykach w Wielkiej Brytanii i Indiach. Obecnie JCB intensywnie inwestuje w rozwój silników spalinowych zasilanych wodorem, wierząc, że najszybszą drogą do dekarbonizacji maszyn budowlanych jest adaptacja istniejących technologii.

Główne typy silników JCB DieselMax/EcoMax:

• DieselMax 444 / EcoMax 444 (4.4L, 4-cyl.): To absolutna podstawa i "wół roboczy" w ofercie JCB. Występuje w dziesiątkach wariantów mocy, od prostych jednostek wolnossących po zaawansowane wersje z turbosprężarką VGT o mocy ponad 170 KM.
• DieselMax 448 / EcoMax 448 (4.8L, 4-cyl.): Wersja o zwiększonej pojemności, która oferuje jeszcze wyższy moment obrotowy i moc.

Różnice w modelach i ich wpływ na silniki

Porównanie 3CX Sitemaster, Contractor i Super

• Sitemaster to najpopularniejsza i najbardziej uniwersalna wersja, stanowiąca "złoty środek" w ofercie.
• Contractor od zwykłego 3CX-a różni się tym, że ma wzmocniony do 100KM silnik, koła 20" z przodu (inne 3CX mają 18"), seryjny PowerShift (w zwykłych 3CX można było sobie opcjonalnie zamówić), ma czarny dach i błotniki.
• Super to wersja charakteryzująca się czterema równymi kołami i napędem na obie osie skrętne.
• ECO to najnowsze generacje, w których główny nacisk położono na ekologię i oszczędność.
• W zwykłym 3CX z 2002 roku również może występować czarny dach.
• Poza tym, z tego co się orientuje, to też coś tam namieszali z głębokością kopania, bo jedne mają 5,98m, a niektóre 5,6m.

JCB 4CX kontra 3CX Super

JCB 4CX to większy i mocniejszy brat 3CX. 4CX ma wolniejsze mosty od 3CX Super i pompę wielotłoczkową zamiast zębatej. Mosty ma wolniejsze, bo ma wyższe koła, stąd też np. vmax ciągle jest zachowana na poziomie ~40km/h. TorqueLock to system blokady zmiennika momentu obrotowego w skrzyni biegów, który przy wyższych prędkościach tworzy bezpośrednie połączenie między silnikiem a skrzynią.

Diagnostyka i kody błędów silnika oraz układów emisji

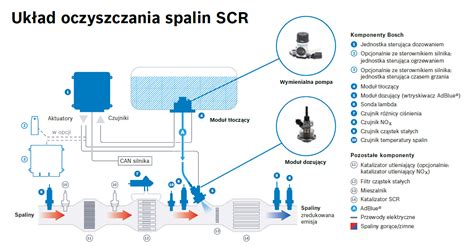

Problemy z układem SCR/AdBlue (na przykładzie modelu 5TC)

Dyskusja dotyczy kodów błędów związanych z układem SCR (Selective Catalytic Reduction) w koparko-ładowarce JCB, model 5TC (ładowarka teleskopowa 536/60). Kody wskazują na częściowe lub całkowite zapchanie systemu SCR, który odpowiada za redukcję NOx z użyciem roztworu AdBlue. Podkreślono, że problem nie dotyczy DPF (filtra cząstek stałych) i jego wypalania, gdyż SCR i DPF to różne systemy. Wymieniono, że układ SCR w tych maszynach jest monitorowany przez sondy NOx oraz czujniki ciśnienia spalin przed i za filtrem. Użytkownik próbował ręcznego wypalania przez rozgrzanie silnika i utrzymanie obrotów około 2000 obr./min, jednak bez skutku.

Sugeruje się sprawdzenie układu AdBlue, w tym filtra i pompy. Po wymianie filtra i oczyszczeniu możliwe jest prawidłowe dozowanie AdBlue. Płynu AdBlue ubywa w trakcie pracy. Błędy mogą wynikać z problemów z sondami NOx lub zatkaniem układu AdBlue, a niekoniecznie z uszkodzeniem DPF. Oprogramowanie do czyszczenia SCR-a nie jest w sterowniku silnika, tylko w module xcm lub id.

Typowe kody błędów JCB

Kody błędów JCB odnoszą się do różnych problemów technicznych, które mogą pojawić się w maszynach budowlanych tej marki. Kody są wyświetlane na panelach kontrolnych maszyn i pomagają zlokalizować usterkę oraz ułatwić diagnostykę. Każda maszyna JCB zawiera instrukcję obsługi, w której znajdują się podstawowe kody błędów i procedury diagnostyczne. W przypadku braku instrukcji można ją znaleźć na oficjalnej stronie internetowej JCB oraz otrzymać wsparcie techniczne. Dokładne rozpoznanie i naprawa błędów maszyn JCB są ważne dla utrzymania ich efektywności i długiego okresu eksploatacji.

• E0001: problem z komunikacją modułu sterującego silnika.
• E0301: niska wartość napięcia zasilania ECU.
• E1001: błąd czujnika położenia wału korbowego.
• E2002: problem z ciśnieniem paliwa.
• E3003: błąd czujnika temperatury płynu chłodzącego.
• E4004: problem z systemem hydraulicznym.
• E5005: błąd czujnika prędkości.
• E1017: błąd komunikacji CAN-BUS między różnymi modułami.
• E2056: wysokie ciśnienie w układzie paliwowym.
• E3021: niewłaściwa temperatura spalin.

Serwis i części zamienne

Wybór części i znaczenie identyfikacji

Twoja koparko-ładowarka 3CX lub ładowarka teleskopowa Loadall potrzebuje serwisu silnika? Pomagamy w doborze części do silników JCB DieselMax i EcoMax. W naszej ofercie znajdziesz filtry REDX, turbosprężarki, pompy wody i inne komponenty, które pozwolą Twojej maszynie JCB pracować z pełną, fabryczną mocą. Części do JCB, czyli koparek, ładowarek teleskopowych, koparko-ładowarek i miniładowarek to m.in. filtry REDX do silnika i hydrauliki, precyzyjne sworznie i tuleje CORESPEX do kasowania luzów, trwałe uszczelnienia siłowników VICORTEX oraz wytrzymały osprzęt HIMACORE. Wymienione wyżej części mogą być oryginalne (Original Equipment Manufacturer - OEM), jak i wysokiej jakości zamiennikami, które są tańszą alternatywą.

Numer VIN (MSN) jest absolutnie kluczowy do zamawiania większości części zamiennych, zwłaszcza tych specyficznych dla modelu i roku produkcji. Zapewnia on dokładne dopasowanie części do konkretnej specyfikacji maszyny, eliminując ryzyko błędu. Jest to szczególnie ważne w przypadku komponentów hydraulicznych, elektronicznych i części silnika. Osprzęt dodatkowy, taki jak łyżki, młoty hydrauliczne czy widły, zazwyczaj posiada własny, mniejszy numer seryjny (S/N) lub identyfikacyjny. Numer ten służy do identyfikacji samego osprzętu, a nie maszyny. Zazwyczaj jest on wybity na metalowej płytce lub bezpośrednio na obudowie osprzętu.

Zakup używanych części i maszyn

Zakup używanych części do maszyn JCB to dobry wybór w przypadku, gdy budżet na zakup nowych komponentów jest ograniczony. Koszt używanych części JCB jest niższy niż w przypadku nowych części, a większość używanych elementów oferowanych na rynku to zamienniki w bardzo dobrym stanie. Wyposażenie do starszych modeli maszyn JCB może być łatwiej dostępne jako część na rynku wtórnym niż jako nowy komponent. Przed zakupem używanych części do JCB należy sprawdzić, czy dany element jest kompatybilny z Twoim modelem maszyny JCB. Informacje na ten temat możesz znaleźć w specyfikacji technicznej pojazdu. Ważne, żeby komponent był w dobrym stanie technicznym, więc dokładnie obejrzyj część przed zakupem i sprawdź, czy nie ma widocznych uszkodzeń.

Przy zakupie używanej maszyny JCB, należy dokładnie sprawdzić jej stan techniczny. Luzy to problem numer jeden. Dokładnie sprawdź luzy na wszystkich sworzniach i tulejach - zwłaszcza na koniku (kingpost), ramieniu koparkowym i mocowaniach siłowników. Sprawdź wszystkie siłowniki, rozdzielacz i węże pod kątem wycieków hydraulicznych. W odniesieniu do silnika, sprawdź, czy nie dymi nadmiernie i czy równo pracuje.
