Kompleksowy Przewodnik po Wózkach Widłowych

Wózki widłowe, potocznie nazywane wózkami jezdniowymi podnośnikowymi, to specjalistyczne pojazdy z napędem silnikowym, przeznaczone do transportu ładunków na niewielkie odległości. Ich zdolność do przewożenia materiałów o masie nawet do kilkudziesięciu ton czyni je nieodzownym narzędziem w branży logistycznej i magazynowej. Urządzenia te znajdują powszechne zastosowanie w różnego rodzaju magazynach, fabrykach oraz miejscach, które wymagają ciągłego rozładunku i załadunku, przyczyniając się do optymalizacji przestrzeni składowania oraz efektywności operacyjnej.

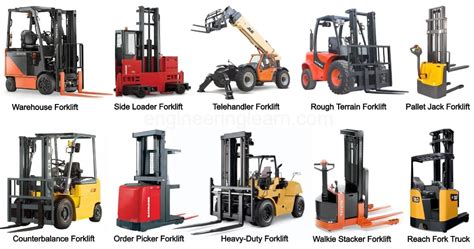

Rodzaje Wózków Widłowych

Na rynku istnieje wiele rodzajów wózków widłowych, co pozwala na dobranie maszyny indywidualnie do potrzeb i specyfiki działalności. Podział wózków widłowych jest złożony i uwzględnia zarówno konstrukcję, jak i rodzaj napędu.

Wózki Widłowe Wysokiego Składowania i Reach Trucki

Wózki widłowe wysokiego składowania stanowią kluczowe narzędzie w logistyce i magazynowaniu. Są wyposażone w wysokie maszty, które umożliwiają podnoszenie i składowanie towarów na dużą wysokość, wyróżniając się stabilnym podwoziem oraz systemami stabilizacyjnymi zapewniającymi bezpieczne operacje. Wózki reach truck charakteryzują się bardziej zwartą konstrukcją i węższym profilem niż klasyczne wózki widłowe wysokiego składowania. Są idealne do pracy w ciasnych przestrzeniach magazynowych i cechują się zdolnością do manewrowania wzdłuż półek. Zazwyczaj są wyposażone w teleskopowe widły, które umożliwiają dostęp do towarów na większą odległość.

Inne Specjalistyczne Rodzaje Wózków

• Na wysięgniku (Reach Trucks): Charakteryzują się możliwością wysuwania masztu lub wideł.
• Z podnośnikiem teleskopowym (Telehandler): Posiadają wysięgnik teleskopowy do podnoszenia i przenoszenia ładunków na znaczne wysokości i odległości.
• Z wysięgnikiem bocznym (Side Loader): Umożliwiają przenoszenie długich ładunków na boku maszyny, co ułatwia transport materiałów o dużych rozmiarach, takich jak belki czy rury.
• Z pantografem (Double Deep Reach Trucks): Pozwalają na sięganie po ładunki z głębszych pozycji regałów.
• Z przesuwaną kabiną (VNA Trucks): Wózki bardzo wąskokorytarzowe, gdzie operator porusza się razem z kabiną i ładunkiem, co zapewnia precyzję w wysokich magazynach.
• Z automatycznym prowadzeniem (Automated Guided Vehicles - AGV): Autonomiczne wózki działające bez operatora.
• Z kabiną podnoszącą (Cabin Up Trucks): Wózki, w których operator jest podnoszony wraz z ładunkiem, co jest doskonałą metodą na precyzję, zwłaszcza podczas pracy w magazynie z wysokimi regałami.
• Z podwójnymi widłami (Double Fork Trucks): Pozwalają na transport dwóch palet jednocześnie.
• Wózki widłowe podnośnikowe (często zwane teleskopowymi): Ich specjalna konstrukcja pozwala na transportowanie ładunków w pionie (góra-dół) i poziomie (przód-tył).
• Wózki widłowe skrętne: Doskonale radzą sobie podczas manewrowania w wąskich i krętych korytarzach, wyróżniają się masztem, który się nie wysuwa, ale obraca.
• Wózki widłowe terenowe: Przeznaczone do stosowania na otwartym terenie, często wykorzystywane na placach budów, gdy konieczne jest szybkie przetransportowanie towarów.
• Wózki widłowe z chwytakiem: Wyposażone w specjalne chwytaki zamiast standardowych wideł, do transportowania ładunków o nietypowych kształtach lub wymagających delikatnego obchodzenia się.
• Wózki widłowe z platformą: Oprócz transportu ładunków umożliwiają również podnoszenie operatora wraz z platformą roboczą, co pozwala pracownikowi wykonywać różne czynności na wysokości.

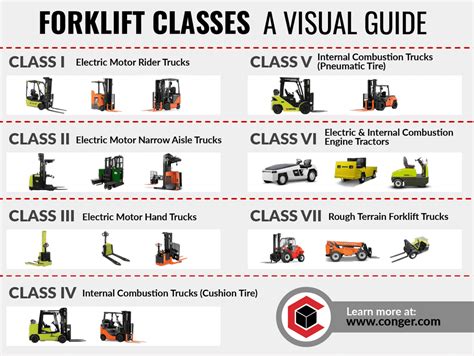

Podział Ze Względu na Rodzaj Napędu

Wybór odpowiedniego rodzaju wózka widłowego zależy od specyfiki danej branży oraz potrzeb przedsiębiorstwa, a także od warunków pracy.

• Wózki widłowe spalinowe: Najczęściej zasilane gazem LPG lub olejem napędowym (diesel), rzadziej CNG. Są to urządzenia przemysłowe powszechnie wykorzystywane w transporcie wewnętrznym, zwłaszcza do użytku zewnętrznego lub w magazynach półotwartych i otwartych, ze względu na emitowane spaliny. Cenione są za uniwersalność, konstrukcję odporną na warunki atmosferyczne i relatywnie niską cenę.
  • Wózki gazowe (LPG): Popularny wybór w branży budowlanej, logistycznej, produkcyjnej i przetwórczej. Gaz LPG zmagazynowany jest w butlach syfonowych, które są wyposażone w instalację służącą do pobierania gazu. Ilość spalanego gazu jest ściśle uzależniona od charakterystyki pracy, specyfikacji urządzenia, rozmiarów wózka, jego rodzaju, udźwigu i umiejętności operatora. Wózki o udźwigu 1,5 - 3 ton spalają około 1,5 - 3 litrów na godzinę.
  • Wózki z silnikiem diesla: Często wybierane przez małe i średnie przedsiębiorstwa ze względu na trwałość, odporność na zróżnicowane warunki pogodowe i duży udźwig. Spalanie paliwa jest uzależnione przede wszystkim od sposobu eksploatacji wózka; przemieszczanie się wózkiem ma większy wpływ na spalanie niż wykorzystanie masztu. Wózki używane na niewielkiej przestrzeni spalają znacznie mniej. Szacunkowo, wózki o udźwigu 1,5 - 3 t spalają 1,5 - 3 litry na godzinę.
• Wózki elektryczne: Działają dzięki akumulatorowi. Mogą być używane w pomieszczeniach, np. wewnątrz hal i magazynów, ponieważ nie emitują spalin. Są uważane za alternatywę dla wózków spalinowych ze względu na czystość pracy.

Bezpieczna Obsługa i Szkolenie Operatorów

Obsługa wózków widłowych, zwłaszcza wysokiego składowania, wymaga specjalistycznej wiedzy i umiejętności. Operator wózka widłowego musi mieć świadomość, że jego praca generuje potencjalne zagrożenie dla zdrowia i życia pozostałych pracowników. Szkolenie operatorów jest niezwykle istotne w celu zapewnienia bezpiecznej i efektywnej pracy.

Znaczenie Szkolenia i Uprawnień UDT

Uprawnienia UDT to zaświadczenie kwalifikacyjne wydawane przez Urząd Dozoru Technicznego, które są wymagane w pracy jako operator wózków systemowych, wózków widłowych lub konserwator. Kursy na stanowisko operatora wózków widłowych to profesjonalne przygotowanie do zdobycia tych uprawnień. Szkolenia składają się z wykładów teoretycznych i ćwiczeń praktycznych, obejmujących m.in.:

• Zasady bezpieczeństwa: Operatorzy powinni być zaznajomieni z zasadami bezpieczeństwa, takimi jak prawidłowe przechodzenie przez strefy magazynowe, używanie pasów bezpieczeństwa i innych środków ochrony osobistej.
• Obsługa urządzeń: Szkolenie z operowania urządzeniem powinno obejmować naukę obsługi konkretnych modeli wózków widłowych, w tym jak korzystać z kontroli i sterowania.
• Techniki podnoszenia i składowania: Operatorzy powinni być wyposażeni w umiejętności dotyczące precyzyjnego podnoszenia i składowania towarów na dużej wysokości oraz radzenia sobie z różnymi rodzajami ładunków.
• Zasady prawidłowej eksploatacji urządzeń czy wymiany drobnych części, olejów lub butli LPG w przypadku wózków gazowych.

Istnieje wiele organizacji, które certyfikują operatorów wózków widłowych, a ich działanie odgrywa kluczową rolę w zapewnianiu bezpieczeństwa operacyjnego. UDT jest odpowiedzialny za certyfikację operatorów wózków oraz nadzorowanie ich pracy. TDT ma również rolę w certyfikacji operatorów.

Przygotowanie Wózka Przed Rozpoczęciem Pracy

Przed rozpoczęciem pracy z wózkiem widłowym należy upewnić się, że wszystkie niezbędne przygotowania zostały wykonane. Jest to podstawowa czynność determinująca bezpieczną eksploatację urządzenia.

• Inspekcja wózka: Przed rozpoczęciem pracy należy dokładnie sprawdzić stan techniczny wózka widłowego. Należy sprawdzić hamulce, oświetlenie, ogumienie, widły i inne elementy pod kątem ewentualnych uszkodzeń lub luzów.
• Sprawdzenie poziomu baterii/paliwa: Jeśli wózek jest zasilany akumulatorem, upewnij się, że bateria jest naładowana i gotowa do pracy. Jeśli jest to wózek z silnikiem spalinowym, sprawdź poziom paliwa lub butli LPG.
• Przygotowanie strefy roboczej: Upewnij się, że strefa, w której będzie operowany wózek widłowy, jest odpowiednio oznakowana i wolna od przeszkód. Usuń wszelkie przeszkody, które mogą utrudniać poruszanie się wózkiem.

Techniki Prawidłowej Obsługi

Podczas obsługi wózka widłowego należy przestrzegać kilku kluczowych zasad:

• Precyzyjne manewrowanie: Bądź ostrożny i precyzyjny podczas manewrowania wózkiem w ciasnych przestrzeniach magazynowych. Wykorzystuj systemy stabilizacyjne, takie jak podpory boczne czy systemy antypoślizgowe, aby zapewnić stabilność wózka podczas podnoszenia i opuszczania ładunku.
• Odpowiednie podnoszenie i składowanie: Zwracaj uwagę na dopuszczalne obciążenie i wymiary ładunku. Używaj odpowiednich technik podnoszenia, takich jak równomierne rozmieszczenie wideł pod ładunkiem i unikanie przechylenia się wózka. Należy układać palety w sposób zapewniający bezpieczeństwo.
• Komunikacja: Współpracuj z innymi pracownikami magazynu i operatorami wózków widłowych poprzez stosowanie odpowiednich sygnałów i komunikację werbalną w celu uniknięcia kolizji i zapewnienia płynności operacji.

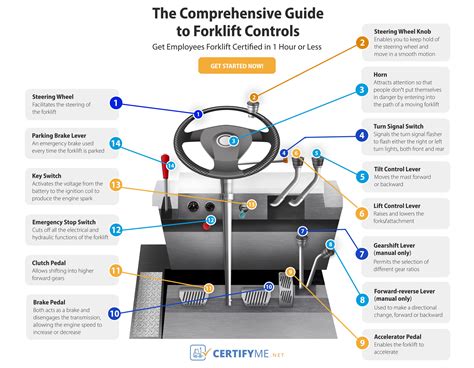

Ocena Działania Układu Sterowania

Ocena działania układu sterowania w wózkach widłowych jest kluczowym elementem zapewniającym bezpieczeństwo i efektywność pracy. Regularne sprawdzanie poprawności działania wszystkich mechanizmów oraz zgodności oznakowań z rzeczywistymi ruchami jest niezbędne do utrzymania wózka w dobrym stanie technicznym. Podstawową czynnością jest weryfikacja, czy piktogramy na sterownicy są zgodne z ruchem dźwigni oraz mechanizmów wózka. Operator powinien łatwo zidentyfikować, który ruch mechanizmu odpowiada każdemu piktogramowi. Podstawowym testem działania układu sterowania w wózku widłowym jest sprawdzenie ruchu dźwigni w mechanizmie podnoszenia oraz pochylenia masztu. Każdy ruch powinien być płynny i zgodny z oznaczeniami na sterownicy.

Zagrożenia Związane z Pracą Operatora

Obsługa wózków widłowych wiąże się z pewnym ryzykiem. Wózki mogą przewrócić się z powodu nadmiernego obciążenia, nieodpowiedniego rozmieszczenia ładunku, błędów w prowadzeniu i obsługiwaniu, czy nieodpowiedniej konserwacji, co może powodować zagrożenie życia operatorów. Operatorzy widłowych wózków jezdnych mogą ulec poważnym urazom w wyniku przygniecenia przez źle umocowany ładunek. Dodatkowo, nadmierny wysiłek fizyczny, wielogodzinne siedzenie w wymuszonej pozycji ciała (niewygodne siedzisko) oraz wibracje (ogólne spowodowane sztywną konstrukcją wózka, źle amortyzowanym siedziskiem) mogą powodować bóle pleców, ramion i rąk. Długotrwała praca w warunkach niedostatecznego oświetlenia lub trudności w adaptacji do nagłych zmian oświetlenia również stanowią zagrożenie dla zdrowia.

Ewakuacja i Awaryjne Opuszczanie Wózka Systemowego

Każdy operator wózków systemowych (gdzie operator jest unoszony wraz z ładunkiem) powinien przejść profesjonalne szkolenie dotyczące zapewnienia bezpieczeństwa w przypadku sytuacji zagrażającej życiu lub zdrowiu. Wózki systemowe są wyposażone w urządzenie awaryjnego opuszczania, a operatorzy muszą wiedzieć, w jaki sposób należy korzystać z tego typu urządzenia. Opuszczanie wózka odbywa się za pomocą uprzęży ewakuacyjnej i linki.

Klucz do Bezpieczeństwa: Diagram Udźwigu i Tabliczki Znamionowe

Bezpieczeństwo przy pracy z wózkami widłowymi jest kluczowym elementem codziennych operacji. Żadne zadanie nie jest warte ryzyka, dlatego prawidłowa interpretacja diagramu udźwigu i znajomość tabliczek znamionowych są niezbędne.

Interpretacja Diagramu Udźwigu

Diagram udźwigu wózka widłowego to dokument, graficzna reprezentacja możliwości podnoszenia konkretnego wózka widłowego, która dostarcza operatorom niezbędnych informacji na temat maksymalnych obciążeń, jakie mogą być podnoszone przez dany model wózka. Znajomość i umiejętność odczytywania diagramu udźwigu jest kluczowa dla bezpieczeństwa pracy. Bez niej operatorzy mogą narażać się na ryzyko wypadków i uszkodzeń sprzętu.

Kluczowe pojęcia to: udźwig nominalny - maksymalna masa, którą można podnieść przy danej wysokości oraz efekt obciążenia - zmiany w udźwigu w miarę podnoszenia ładunku na większe wysokości. Diagram udźwigu można znaleźć w dokumentacji technicznej wózka, zazwyczaj dostarczanej przez producenta, oraz na stronach internetowych producentów. Zgodność odczytów z diagramem udźwigu z aktualnymi warunkami operacyjnymi jest jednym z warunków prawidłowego wykorzystania wózka widłowego.

Rola Operatora i Nowoczesne Technologie

Operatorzy odgrywają kluczową rolę w interpretacji diagramów udźwigu, dlatego tak ważne jest, aby wiedzieli, jak odczytać diagram i jak obliczyć potencjalne obciążenie. Nowoczesne technologie ułatwiają odczyt diagramów udźwigu i wpływają na efektywność operacji. Telematyka w branży wózków dostarcza operatorom cennych danych, które prowadzą do usprawnień. Zastosowanie sensorów oraz specjalistycznego oprogramowania znacznie ułatwia odczyt diagramów udźwigu i wpływa na efektywność pracy operatorów.

Znaczenie Tabliczek Znamionowych

Tabliczki znamionowe to istotne elementy w kontekście bezpieczeństwa pracy z wózkami widłowymi. Wraz z diagramem udźwigu są obowiązkowym wyposażeniem każdego wózka, informującym o jego parametrach i maksymalnej dopuszczalnej masie ładunku.

Obowiązki i Regulacje Prawne

Praca z wózkami widłowymi zobowiązuje operatorów do szeregu obowiązków mających na celu zapewnienie bezpieczeństwa. Przestrzeganie zasad bezpieczeństwa jest kluczowym elementem codziennych operacji. Operator wózka jezdnego widłowego prowadzi przemysłowy wózek napędzany benzyną, ciekłym gazem lub prądem elektrycznym, wyposażony w urządzenia do podnoszenia, takie jak podnośnik widłowy, wysięgnik, czerpak/łyżka, hak krętlikowy, zaciski, platformę do podnoszenia, naczepę do pchania, ciągnięcia, układania w sterty lub przemieszczania wyrobów, sprzętu lub materiałów w magazynach, składowiskach czy w fabrykach. Za pomocą dźwigni i pedałów kieruje wózkiem i steruje urządzeniami do podnoszenia, ustawia widły, platformę i inne urządzenia do podnoszenia pod, nad, lub wokół załadowanych palet, przyczepia i transportuje ładunki do miejsca przeznaczenia. Rozładowuje materiały i układa je w stosy przez podnoszenie i opuszczanie urządzeń do podnoszenia. Może inwentaryzować materiały, dostarczać je pracownikom, ważyć materiały lub wyroby i rejestrować ciężar. Może smarować wózek, ładować akumulatory, napełniać zbiornik paliwa, wymieniać zbiornik ciekłego gazu.

Przepisy BHP i Normy

Pamiętaj, że obsługa wózków widłowych wiąże się z pewnym ryzykiem, dlatego należy zawsze przestrzegać obowiązujących przepisów i wytycznych bezpieczeństwa. Według przepisów BHP, używanie w pomieszczeniach pracy wózków widłowych emitujących określony poziom spalin lub przekraczających dopuszczalne natężenie hałasu jest niezgodne z prawem. Warto zwrócić uwagę, czy kupowany wózek ma zainstalowany katalizator ograniczający emisję spalin. Zrozumienie i przestrzeganie regulacji DGUV (niemieckich przepisów o bezpieczeństwie i higienie pracy) jest niezbędne dla utrzymania standardów bezpieczeństwa, podobnie jak dostęp do aktualnej dokumentacji.

Kluczowe polskie akty prawne i normy dotyczące bezpieczeństwa pracy z wózkami widłowymi to:

• Rozporządzenie MPiPS z 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (t.j. Dz. U z 2003 r., Nr 169, poz. 1650 ze zm.).
• Rozporządzenie MZiOS z 30 maja 1996 r. w sprawie przeprowadzania badań lekarskich pracowników, zakresu profilaktycznej opieki zdrowotnej nad pracownikami oraz orzeczeń lekarskich wydawanych do celów przewidzianych w Kodeksie pracy (Dz. U. Nr 69, poz. 332 ze zm.).
• Rozporządzenie MPiPS z dnia 14 marca 2000 r. w sprawie bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych (Dz. U. Nr 26, poz. 313 ze zm.).
• ROZPORZĄDZENIE MPiPS z dnia 27 kwietnia 2010 r. w sprawie klasyfikacji zawodów i specjalności na potrzeby rynku pracy oraz zakresu jej stosowania (Dz. U. Nr.82, poz. 537 ze zm.).
• Rozporządzenie MI z dnia 6 lutego 2003 r. w sprawie bezpieczeństwo i higiena pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401 ze zm.).
• Informator - „Środki ochrony indywidualnej”. INFOCHRON. Warszawa.

Ważne jest również regularne przeglądanie wózków, konserwacja i naprawa uszkodzeń, aby zapewnić ich prawidłowe działanie.
