Funkcjonalność ciągnika rolniczego w dużej mierze zależy od możliwości agregatowania go z różnymi maszynami. Od tego, jaki zaczep polowy będzie miał ciągnik, zależą jego możliwości. Nowoczesne zaczepy do ciągników umożliwiają zarówno holowanie przyczep, jak i sprzęganie maszyn do prac polowych. W ciągu ostatnich lat w budowie zaczepów w maszynach rolniczych i ciągnikach nastąpiły znaczne zmiany, dotyczące nie tylko funkcjonalności i zwiększenia poziomu bezpieczeństwa, ale przede wszystkim wygody i komfortu obsługi.
Współczesne ciągniki są wyposażane w urządzenia zaczepowe o różnej konstrukcji i parametrach. O ile kupując nowy sprzęt, dobry sprzedawca z pewnością zada pytanie o nasze preferencje odnośnie zaczepów. Jeśli jednak kupujemy ciągnik z drugiej ręki, jesteśmy skazani na konkretne opcje, jakie posiada dany model. Na rynku jest szereg firm oferujących kompleksowe rozwiązania pozwalające na doposażenie ciągnika niemal w każdy rodzaj zaczepu, jednak pamiętajmy, że może to słono kosztować. Dlatego, kupując sprzęt na rynku wtórnym, warto zwrócić uwagę na kraj pochodzenia, ponieważ często ciągniki trafiające do nas z takich krajów jak np. Wielka Brytania nie mają na wyposażeniu zaczepów transportowych, a jedynie zaczep rolniczy typu Hitch.
Rodzaje zaczepów w ciągnikach rolniczych
Zaczep Hitch to tylko jeden z kilku wariantów, w jakie można wyposażyć traktor. Zaczepy rolnicze i transportowe stosowane w ciągnikach na przestrzeni lat przeszły wiele zmian. Dawny podział na zaczepy transportowe i rolnicze w przypadku nowych rozwiązań okazuje się nieaktualny, co oznacza, że zarówno dolny, jak i górny zaczep może służyć do pracy w polu, jak i na drodze.
Zaczep belkowy
Najprostszym i bardzo popularnym rodzajem zaczepów są zaczepy belkowe, w które wyposażane były zwłaszcza starszej generacji ciągniki. Jednak taki zaczep nie sprawdzi się podczas współpracy z tandemowym ciężkim wozem asenizacyjnym czy rozrzutnikiem obornika. Dlatego warto rozważyć inne opcje.
Trzypunktowy układ zawieszenia (TUZ)
Stosowany współcześnie system zawieszenia narzędzi, tzw. trzypunktowy układ zawieszenia (TUZ), jest podstawowym urządzeniem zaczepowym każdego ciągnika rolniczego. Układ zawieszenia umożliwia podnoszenie narzędzia w położenie transportowe i odpowiednie ustawienie go w położeniu roboczym. Trzypunktowy układ zawieszenia charakteryzuje się dużą statecznością, który umożliwia zarówno poprzeczne, jak i podłużne wypoziomowanie narzędzia. Pod względem budowy i działania mechaniczne części układów zawieszenia w różnych ciągnikach są do siebie podobne. Różnice konstrukcyjne polegają głównie na tym, że poszczególne cięgła układu są mocniejsze ze względu na przystosowanie do pracy z cięższymi narzędziami. Są ciągle doskonalone. Wraz z rozwojem konstrukcji ciągników powstało kilka kategorii zaczepów. Aktualnie obowiązującą normą regulującą kategorie zaczepów w ciągnikach rolniczych jest norma PN-ISO 730-1 dotycząca tylnego trzypunktowego układu zawieszenia. Przedni trzypunktowy układ zawieszenia na ciągniku opisuje norma DIN ISO 8759-2.
W związku z niedogodnościami sprzęgania maszyn zawieszanych na TUZ ciągnika, różne firmy produkujące ciągniki i maszyny zaczęły stosować udoskonalenia, które pozwalają szybciej, bezpieczniej, bez wysiłku i pomocy drugiej osoby agregować maszyny z ciągnikiem. Cięgła podnośników produkowanych obecnie ciągników wyposażone są w automatyczne szybkozłącza hakowe. Ten typ cięgieł został przyjęty w całej Europie jako standard. Szybkozłącza cięgieł i łącznika mają kształt haków i posiadają zamki uniemożliwiające samoczynne rozłączenie się ciągnika i maszyny.
Zaczepy Pickup Hitch
Zaczepy typu Pickup Hitch to rozwiązania zaprojektowane z myślą o maksymalnym odciążeniu operatora i skróceniu czasu potrzebnego na podpinanie maszyn. Największą zaletą zaczepów Pickup Hitch jest wygoda obsługi. Pozwalają operatorowi sprawnie podłączyć maszynę bez wysiadania z kabiny lub przy znacznym ograniczeniu czynności wykonywanych ręcznie. Jednym z wyróżników zaczepów Pickup Hitch jest ich imponująca wytrzymałość. Producenci stosują wysokogatunkowe stale zabezpieczone przed korozją, przetarciami i siłami powstającymi podczas intensywnej pracy w polu. Dzisiejsze zaczepy Pickup Hitch wyposażone są w technologie, które nie tylko usprawniają pracę, ale również podnoszą poziom bezpieczeństwa. Zaczepy pickup hitch to innowacyjne rozwiązanie, które znacząco poprawia komfort pracy operatorów maszyn rolniczych. Dzięki swojej konstrukcji umożliwiają one szybkie i bezproblemowe łączenie oraz odłączanie sprzętu, co przekłada się na oszczędność czasu i zwiększenie efektywności pracy. Nowoczesne technologie, takie jak systemy awaryjnego odczepiania, zwiększają bezpieczeństwo operatorów, co jest kluczowe w sytuacjach awaryjnych.
Zaczep Hitch (rolniczy)
Inną odmianą zaczepu rolniczego jest tzw. Hitch. Elementem sprzęgającym jest hak, którego położenie może być płynnie zmieniane za pomocą układu hydraulicznego ciągnika. Ten typ zaczepu odznacza się najwyższym kosztem wykonania. Zaczepy tego typu są bardzo praktyczne, wygodne oraz bezpieczne. Wynika to z tego, że w przypadku zmiany położenia dyszla w pionie nie trzeba w żaden sposób manipulować przy przyczepie. Ważne jest również to, że łatwo się z nich korzysta, a całość bez problemu się montuje oraz demontuje - zaoszczędzony w ten sposób czas można wykorzystać z kolei na wykonywanie innych, ważniejszych zadań. Zaczepy Hitch charakteryzują się wyjątkową wytrzymałością i niezawodnością, co jest kluczowe w trudnych warunkach pracy. Wykonane są z wysokiej jakości materiałów odpornych na korozję oraz uszkodzenia mechaniczne, co zapewnia długotrwałe użytkowanie. Dzięki temu można polegać na nich nawet podczas intensywnej eksploatacji w terenie. W porównaniu do innych rozwiązań dostępnych na rynku, zaczepy Hitch oferują lepszą odporność na obciążenia dynamiczne oraz zmienne warunki atmosferyczne. To sprawia, że stanowią idealny wybór dla rolników poszukujących niezawodnych komponentów do swoich maszyn.
Zaczepy rolnicze na ogół są mocowane niżej niż zaczepy transportowe. Celem takiego działania jest uniknięcie niekorzystnego rozkładu sił, które mogłyby powodować odciążenie tylnej osi ciągnika.

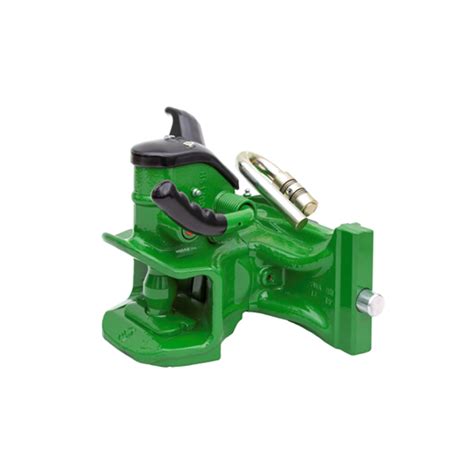

Zaczepy automatyczne
Powoli z użytku wychodzą tradycyjne zaczepy ręczne, które wymagają manualnego blokowania połączenia sworzniem. W ich miejsce pojawiają się zaczepy automatyczne - wyposażone w mechanizm zatrzaskowy, który samoczynnie sprzęga dyszel z zaczepem. Automatyczny zaczep transportowy jest standardowym wyposażeniem większości ciągników. Zaczep jest z reguły montowany w szynie zaczepowej ciągnika, co zapewnia dużą możliwość regulacji wysokości zaczepiania. Górny zaczep automatyczny samoczynnie dokonuje jedynie sprzęgnięcia mechanicznego, ponieważ gniazda elektryczne, pneumatyczne, hydrauliczne trzeba podpiąć ręcznie, wysiadając z kabiny ciągnika.

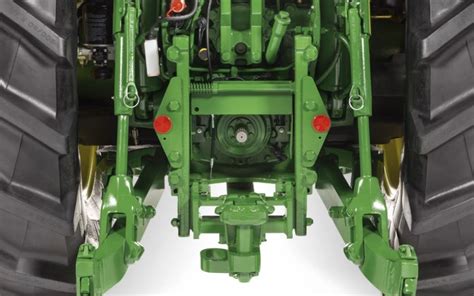

Automatyczny zaczep transportowy pozwala na agregatowanie przyczep i maszyn bez wychodzenia z kabiny. W tych rozwiązaniach ucho przyczepy naciska na tzw. języczek, który uruchamia mechanizm i powoduje samoczynne wsunięcie sworznia w ucho dyszla. Nie jest przy tym wymagane ręczne manipulowanie przy zaczepie - sprzęgnięcie przyczepy lub maszyny z ciągnikiem nie wymaga pomocy drugiej osoby. Z uwagi na to, że samo sprzęgnięcie dyszla z zaczepem jest najbardziej niebezpieczną czynnością, można uznać, że zastosowanie zaczepu automatycznego znacząco zwiększa komfort i bezpieczeństwo pracy traktorzysty. Odłączenie przyczepy/maszyny wymaga ręcznego odblokowania sworznia, przy czym w wielu rozwiązaniach czynność tę można wykonać z kabiny (zaczepy są wyposażane w odpowiednie dźwignie lub linki).
Typy zaczepów automatycznych
Generalnie rozróżnia się dwa typy zaczepów automatycznych - zatrzaskiwanych przez sworzeń oraz z dźwignią zwalniającą (tzw. języczkiem zwalniającym). Obydwa typy zaczepów są produkowane ze staliwa lub kutej obudowy.
- Zaczepy zatrzaskiwane przez sworzeń: W pierwszym przypadku za zwolnienie sworznia zabezpieczającego odpowiada zaokrąglona krawędź ucha dyszla zaczepowego. To rozwiązanie jest coraz rzadziej stosowane, ponieważ nie można korzystać z dyszli z grubszym uchem zaczepowym (np. popularnych o średnicy 40 mm). Zaletą tego rozwiązania jest to, że zaczep zamyka się natychmiast po wyjęciu ucha ze szczęk zaczepu, dzięki czemu brud nie dostaje się do tulei.
- Zaczepy z dźwignią zwalniającą: Inaczej działa mechanizm z dźwignią (językiem) zwalniającą, w którym sworzeń zaczepu jest zwalniany dopiero wtedy, gdy ucho zaczepowe dotknie dźwigni zwalniającej. To rozwiązanie ma wiele plusów w porównaniu z poprzednim, szczególnie w trudnych warunkach terenowych przy zaczepianiu przyczepy, np. na nierównym terenie czy z brudnym zaczepem. Podobnie jest przy trudnym odczepianiu.
Zasada działania zaczepu automatycznego (z dźwignią zwalniającą)
Mechanizm zwalniający działa w następujący sposób: przy zaczepianiu przyczepy ucho zaczepowe dotknie ostatecznie dźwigni zwalniającej. Wtedy dźwignia blokująca odchyla się spod dźwigni podnoszącej, dzięki czemu sworzeń zaczepowy opada w dół pod wpływem nacisku sprężyny i zaczep się zamyka. Przy otwieraniu zaczepu za pomocą dźwigni ręcznej, dźwignia blokująca wchodzi w wytłoczenie dźwigni podnoszącej. Dźwignia podnosząca utrzymuje wtedy sworzeń w górnej pozycji.
Zaczepy kulowe
Coraz więcej maszyn jest wyposażana w zaczepy kulowe. W przypadku przyczep z dużymi naciskami pionowymi na zaczep, najlepiej wybrać zaczep kulowy K80. Nie mniej istotnym parametrem jest uciąg, czyli wytrzymałość, którą należy dopasować do typu przyczepy. Ciągniki np. Fendt 900 Vario wyposaża się w zaczep kulowy z bocznymi kulami. Jest to nowoczesny system agregatowania ciągnika z maszynami rolniczymi, przyczepami, wozami asenizacyjnymi. W Polsce stosowane są w ciągnikach ciężkich Ursus bazujących na zespołach Zetora.
Zaczep kulowy do ciągnika, który możesz znaleźć w naszej ofercie, charakteryzuje się wyjątkową trwałością. Jest to idealny wybór dla najbardziej wymagających osób, którym zależy przede wszystkim na spokojnej, bezawaryjnej pracy ich urządzenia. Zaczep kulowy K80 nie zużywa się mocno podczas pracy, a więc jest to zakup na bardzo długi czas. Nie zniszczy się nawet podczas intensywnego użytkowania. Ponadto charakteryzuje się dużą wytrzymałością na naciski pionowe. Może być swobodnie wykorzystywany do maszyn takich producentów jak Rockinger, Sauermann, Scharmuller, Walterscheid, Fendt, John Deere czy New Holland. Jest to zatem dość uniwersalna propozycja. Zaczep K80 sprawdzi się przy ciągnikach, kombajnach czy traktorach.
Zaczepy kulowe pozwalają łatwo i szybko łączyć się z przyczepą. Wykonuje się je z solidnych materiałów, toteż zapewniają niezawodność. Zaczepy tego typu są zunifikowane i dopasowane do kul o średnicy 50 mm. W porównaniu do zaczepów Piton Fix, których konstrukcja wydaje się być podobna, gwarantują one cichszą pracę oraz szerokie kąty odchylenia podczas poruszania się po nierównym terenie. Dzięki nim dochodzi również do mniejszej liczby drgań.

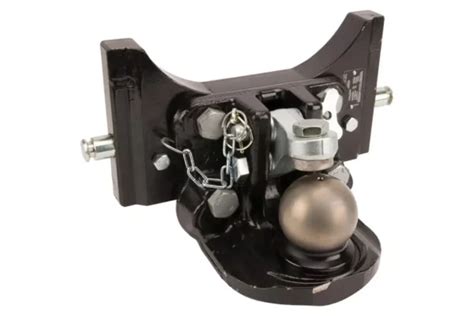

Zaczep kulowy K80
W przypadku cięższych maszyn i przyczep wskazane są dolne zaczepy z punktem sprzęgu znajdującym się blisko ciągnika. W związku z tym skonstruowano nowy sprzęg kulowy. Kula ta ma średnicę 80 mm. Dzięki tzw. bezluzowemu połączeniu można poruszać się ze znaczną prędkością. Przed rozłączeniem sprzęg chroniony jest przez zderzaki uniemożliwiające uniesienie końcówki zaczepu ponad kulę.
Zaczepy K80 to najbardziej standardowe zaczepy kulowe, dzięki którym można łatwo i szybko podłączyć przyczepę do pojazdu. Na kulę o średnicy 80 mm nakłada się ucho łyżkowe, które blokuje się w położeniu transportowym z wykorzystaniem trzpienia zlokalizowanego nad czaszą dyszla. Zawleczka blokuje trzpień - tak jak ma to miejsce w przypadku zaczepu Piton Fix. Dodajmy, że przy ciągniku jest zaczep kulowy, który współpracuje głównie z przyczepami typu tandem. Zaczepy K80 wyróżniają się długą żywotnością.
Zaczep Piton Fix
Zaczep Piton FIX jest produkowany z materiałów najwyższej jakości, dzięki czemu sprawdza się nawet przy bardzo dużych obciążeniach i naciskach. Zaczep dolny ze sworzniem 48 mm charakteryzuje się kształtem lekkiego stożka. Dobrze współgra z dyszlem o średnicy 50 mm bez tulei. Może być swobodnie wykorzystywany ze wszystkimi maszynami, które generują duży nacisk na końcówkę dyszla, a więc tymi w typie tandem czy tridem. Zaczep Piton FIX może być stosowany przy maszynach takich producentów jak John Deere, Rockinger, Sauermann, Scharmuller czy Walterscheid. Zaczep Piton Fix spotyka się powszechnie w aktualnie produkowanych ciągnikach, jest to czop, na który nakłada się zaczep i blokuje się go od góry przed wypadnięciem.
Jednym z rodzajów zaczepów dolnych jest wspomniany już zaczep typu Piton Fix. To zaczep zakładany na czop oraz blokowany od góry. Wyposażony jest on w sworzeń 48 mm o kształcie lekkiego stożka. Współgra on z uchem dyszla o średnicy 50 mm toroidalnym (bez tulei), które w położeniu roboczym jest unieruchamiane przez zapadkę ze sworzniem blokującym.
Zaczep typu „ucho”
Zaczepy typu „ucho” są dość popularne. Z łatwością je znajdziesz we wszystkich przyczepach. Co więcej, można je wykorzystywać przy każdym ciągniku. Dużym minusem tego rozwiązania jest jednak to, że wraz z upływem czasu otwory stają się coraz większe, co może przyczyniać się do wstrząsów podczas jazdy. W takich sytuacjach dobrze jest w otwór wprasować odpowiednią tuleję - wówczas to ona się będzie wycierała, a nie zaczep. Zdecydowanie lepszym wyborem są jednak zaczepy kulowe, dzięki którym nie ma problemu zbyt dużego luzu.
Zaczep manualny (górny)
Zaczep manualny - zaczep transportowy (górny) z reguły przeznaczony na ucho dyszla 40 mm. Prosty w budowie, w atrakcyjnej cenie. Najczęściej dostępny ze sworzniem 31 mm, blokowany ręcznie przez operatora, przeznaczony do zamocowania w korpusie ciągnika rolniczego (w tzw. szynie).

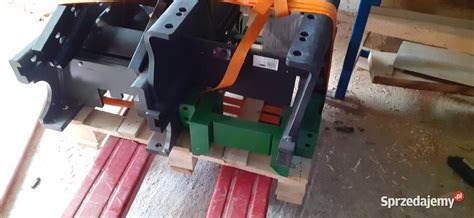

Rama zaczepowa
Rama zaczepowa, inaczej korpus zaczepu, sanki, drabinka, to specjalny adapter mocowany do bloku skrzyni biegów (transmisji) w ciągniku rolniczym. Pozwala na szybki montaż różnych typów zaczepów oraz płynną regulację wysokości sprzęgu.
Konstrukcja i materiały zaczepów
Wszystkie rodzaje zaczepów transportowych są produkowane ze staliwa lub kutej obudowy. W zależności od typu, dwie połówki są kute i następnie spawane, co zapewnia długą żywotność zaczepu. Wykorzystuje się do tego stal konstrukcyjną i ulepszaną cieplnie. Powierzchnie narażone na zużycie są dodatkowo utwardzane. Zaczep to element, dzięki któremu można przymocować przyczepę do pojazdu ciągnącego i który pozwala ograniczyć szarpnięcia. Posiada on wskaźnik zużycia, dzięki czemu wiadomo, kiedy należy go wymienić. Ma on z reguły również wskaźnik poprawności sprzęgu, dzięki czemu wiesz, że przyczepa jest odpowiednio podłączona do maszyny.
Amortyzacja zaczepów
W trakcie jazdy na przyczepę mogą oddziaływać siły bezwładności, dlatego w miejscu połączenia zaczepu z ciągnikiem stosuje się elementy amortyzujące. Zaczep amortyzowany, używany w samochodach ciężarowych, lepiej absorbuje takie uderzenia i wstrząsy. Zapobiega to przedwczesnemu zużyciu i jednocześnie zwiększa komfort jazdy, a działa w sposób mechaniczny. Ten typ zaczepu był szczególnie popularny w pojazdach rolniczych w byłej NRD. W zaczepie amortyzowanym dwa elementy gumowe odpowiadają za tłumienie uderzeń powstających przy gwałtownym zwalnianiu lub przyspieszaniu. Duże elementy gumowe w zaczepie elastycznym zapewniają nie tylko tłumienie uderzeń, ale także maksymalny zakres ruchu (luz). Zaczepy transportowe mają odpowiednią konstrukcję i amortyzację, dzięki czemu uzyskuje się zmniejszenie szarpnięć, jakie występują podczas jazdy agregatu.
Sworzeń zaczepu
Ucho zaczepowe ma zwykle otwór o średnicy 40 mm. Przy częstym zaczepianiu i odczepianiu, szczególnie na nierównym terenie, łatwiejszy w obsłudze jest prosty sworzeń o średnicy 30 mm. Kolejna różnica w dwóch typach automatycznych zaczepów transportowych dotyczy luzu między sworzniem a uchem. Występują zaczepy standardowe i amortyzowane.
Ucho dyszla przyczepy
Ucho dyszla przyczepy jest zakończone otworem, czyli tzw. okiem. Ucho dyszla przyczepy może być przyspawane na stałe do maszyny lub przykręcone. Jest kute z materiałów najwyższej jakości, dzięki czemu charakteryzuje się dużą odpornością na wszelkiego rodzaju uszkodzenia mechaniczne. Jest w stanie znieść bardzo duże naciski, a więc jest niezawodne również podczas intensywnej pracy na polu czy w lesie. Ucho dyszla fi 40 wyróżnia się bardzo dużą wytrzymałością, a także odpornością na uszkodzenia. Gwarantuje niską awaryjność, a w razie takiej potrzeby, jest proste do naprawy. Ponadto zapewnia maksimum komfortu pracy. W ofercie można znaleźć ucho przyczepy w różnorodnych wymiarach, a więc jego średnica może wynosić 40, 50 czy 80 mm. Jest to dobry wybór w przypadku takich producentów maszyn rolniczych i przyczep jak: Rockinger, Sauermann, Scharmuller czy Walterscheid.
Wybór i użytkowanie zaczepów
Wybór właściwego modelu zaczepu jest kluczowy dla komfortu i bezpieczeństwa użytkowania. W przypadku bardziej zaawansowanych modeli warto skorzystać z porady specjalisty lub działu technicznego. Rodzaj zaczepu dobiera się w zależności do konkretnej potrzeby.
Ciągnik jest podstawowym elementem wyposażenia każdego gospodarstwa rolnego, jednak aby w pełni wykorzystać możliwości pojazdu, trzeba zaopatrzyć go w odpowiedni system do agregowania maszyn polowych i przyczepy. Aby ciągnik spełniał kryteria uniwersalności agregatowania z maszynami rolniczymi, powinien być wyposażony w różnego rodzaju zaczepy, ułatwiające ich współpracę. Standardyzacja połączeń mechanicznych między ciągnikiem a maszyną rolniczą oparta jest na stosowanych normach dotyczących TUZ, zaczepu dyszla, przyłączy do WOM. Dzięki temu bez problemu można szybko i bezpiecznie agregatować ciągniki i maszyny rolnicze różnych producentów.
Ważne parametry przy wyborze zaczepu
Oprócz wytrzymałości do ważnych parametrów zaczepów zaliczyć należy ich położenie w płaszczyźnie pionowej oraz poziomej. Szczególne znaczenie ma odległość zaczepu od tylnej osi ciągnika. Jak wiadomo, w pewnych warunkach siły oddziałujące na zaczep mogą powodować zjawisko odciążania kół napędowych, co negatywnie wpłynie na właściwości trakcyjne. Jeśli chodzi o nowoczesne konstrukcje zaczepów transportowych, coraz częściej można zaobserwować stosowanie zaczepów ze zmienną wysokością położenia - najczęściej jest ona ustalana za pomocą sworznia umieszczanego w otworach w dwóch pionowych szynach prowadzących.
Zasady bezpieczeństwa i eksploatacji
Należy pamiętać, że przyczepy i maszyny dwuosiowe należy łączyć w górny zaczep w ten sposób, aby dyszel znajdował się równolegle do podłoża. W celu osiągnięcia tego warunku niezbędna jest skokowa regulacja położenia widłaka w pionie. Niedopuszczalne jest zaczepianie dwuosiowej przyczepy lub maszyny do dolnego haka, ponieważ powoduje to niekorzystne odciążanie tylnych kół ciągnika.
Bez względu na rodzaj maszyny towarzyszącej, zawsze trzeba pamiętać przy jej sprzęganiu o zasadach bezpieczeństwa. To właśnie ten ostatni sposób agregatowania można uznać za najbardziej uniwersalny, ponieważ dotyczy zarówno prac transportowych, jak i polowych.
Zalecenia dotyczące bezpieczeństwa:
- Przestrzegaj zaleceń producenta dotyczących maksymalnego obciążenia zaczepu - każdy zaczep we współczesnych ciągnikach musi posiadać tabliczkę znamionową, na której zostały określone dopuszczalne obciążenia.
- Zachowaj szczególną ostrożność przy sprzęganiu - głównym zagrożeniem są tu urazy dłoni powstałe np. na skutek przyciśnięcia dłoni przez dyszel.
- Ostrożność należy zachować również w przypadku zaczepów automatycznych - bezwzględnie zabronione jest manipulowanie przy mechanizmie zapadkowym tych zaczepów, ponieważ przypadkowe naciśnięcie języczka odblokowującego mogłoby spowodować niezamierzone opadnięcie sworznia i przygniecenie dłoni.
