Budowa, zasada działania i wymiana wieńca obrotu w koparko-ładowarkach

Łożyska wieńcowe, znane również jako wieńce obrotu lub pierścienie obrotu, są kluczowymi komponentami wielu maszyn budowlanych, w tym koparek, ładowarek i dźwigów. Wyróżniają się zdolnością do przenoszenia znaczących obciążeń osiowych oraz momentu wywrotowego, co czyni je niezastąpionymi w ich zastosowaniach.

Wewnątrz pierścieni wieńca znajdują się utwardzone bieżnie, po których poruszają się elementy toczne, zazwyczaj kulki. Pomiędzy pierścieniami instalowane są specjalne uszczelnienia, które chronią wnętrze łożyska przed przedostawaniem się zanieczyszczeń. W celu zapewnienia długiej żywotności i prawidłowego działania, łożysko podczas eksploatacji należy regularnie smarować.

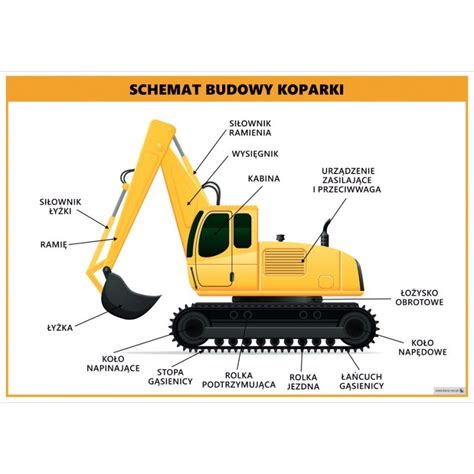

Konstrukcja koparko-ładowarki

Koparko-ładowarka to złożona maszyna, której działanie opiera się na współpracy wielu kluczowych podzespołów. Do głównych części koparki zalicza się:

• Kabina operatora: Miejsce pracy operatora, wyposażone w główne elementy sterujące. Została zaprojektowana z myślą o komforcie i bezpieczeństwie, co pozwala operatorom na dłuższą i bardziej efektywną pracę.
• Zespół ramienia: Składa się z wysięgnika, ramienia (łyżki) i łyżki. Służy do kopania, podnoszenia i przenoszenia materiałów.
• Układ hydrauliczny: Wykorzystuje płyn hydrauliczny pod ciśnieniem do poruszania wysięgnikiem, ramieniem i łyżką. Dzięki temu elementy te są wytrzymałe i można je poruszać z dużą precyzją.
• Silnik: Zazwyczaj wysokoprężny, napędza całą maszynę. Przekazuje moc do pompy hydraulicznej, która wprawia w ruch pozostałe podzespoły. Minikoparki często wykorzystują silniki marek Yanmar, Kubota, Perkins, Cummins i Caterpillar o mocy od 20 do 60 KM.
• Podwozie: Podtrzymuje ciężar maszyny i wspomaga jej ruch. Może być gąsienicowe lub kołowe. Rozkłada ciężar maszyny i utrzymuje napięcie gąsienic, zapewniając stabilność i płynność ruchu.
• Przeciwwaga: Zlokalizowana z tyłu maszyny, równoważy siły działające podczas podnoszenia ciężkich ładunków, zapewniając stabilność.
• Napęd obrotu i pierścień obrotowy: Umożliwiają obrót górnej części maszyny, co pozwala operatorowi na manewrowanie ramieniem bez konieczności przesuwania podwozia.
• Sworznie i łączniki: Łączą ze sobą ruchome części maszyny, umożliwiając ich pracę.

Szczegółowy opis poszczególnych komponentów

Zespół ramienia

Zespół ramienia składa się z trzech głównych części:

• Wysięgnik: Największa część ramienia, łącząca się z nadwoziem i umożliwiająca obrót. Wysięgnik podnosi i opuszcza zespół ramienia, co ułatwia operatorowi sięganie na różne wysokości. Ruch wysięgnika sterowany jest przez siłowniki hydrauliczne, zwane siłownikami wysięgnika. Dłuższy wysięgnik pozwala na większy zasięg i głębsze kopanie, ale może utrudniać podnoszenie ciężkich przedmiotów.
• Ramię (łyżka): Łączy wysięgnik z łyżką. Utrzymuje łyżkę i współpracuje z wysięgnikiem podczas kopania lub podnoszenia. Siłownik hydrauliczny, zwany siłownikiem ramienia, łączy wysięgnik z ramieniem i steruje jego ruchem. Krótsze ramiona zapewniają większą siłę kopania i możliwość użycia większych łyżek, ale nie sięgają tak daleko ani tak głęboko. Operatorzy dobierają długość ramienia do konkretnego zadania.
• Łyżka: Narzędzie do kopania, nabierania i przenoszenia materiałów, mocowane na końcu ramienia. Istnieje wiele rodzajów łyżek przeznaczonych do różnych zadań, np. łyżka wyrównująca do wygładzania terenu, łyżka do skał do rozbijania twardego gruntu. Siłownik hydrauliczny wspomaga ruch łyżki. Rozmiar łyżki powinien być dopasowany do koparki, zadania i rodzaju materiału.

Układ hydrauliczny

Układ hydrauliczny jest "mięśniami" koparki. Wykorzystuje płyn pod ciśnieniem do generowania dużej siły, która porusza wysięgnikiem, ramieniem i łyżką. Główne elementy układu to pompa hydrauliczna, siłowniki, zawory i węże. System pozwala operatorowi na wykonywanie wielu czynności jednocześnie, a niektóre systemy priorytetują płyn dla wysięgnika i ramienia, kierując go tam, gdzie jest najbardziej potrzebny.

Silnik

Silnik jest sercem koparki, dostarczającym energię do wszystkich jej podzespołów. Większość koparek korzysta z silników Diesla ze względu na ich moc i oszczędność paliwa. Zużycie paliwa zależy od intensywności pracy maszyny, rodzaju podłoża i warunków atmosferycznych. Dobrzy operatorzy i regularna konserwacja mogą zmniejszyć zużycie paliwa nawet o 15%. Wybór odpowiedniej wielkości maszyny i unikanie długotrwałego biegu jałowego również przyczyniają się do oszczędności.

Podwozie

Podwozie podtrzymuje koparkę i umożliwia jej ruch. W przypadku koparek gąsienicowych, składa się z wielu elementów ramy gąsienicowej, które współpracują, zapewniając stabilność i płynność ruchu. Trwałość podwozia zależy od rodzaju podłoża, prędkości i sposobu użytkowania maszyny. Czyszczenie, utrzymywanie odpowiedniego napięcia gąsienic i wymiana zużytych części mogą sprawić, że podwozie wytrzyma od 4 000 do 6 000 godzin pracy.

Napęd obrotu i pierścień obrotowy

Napęd obrotu i pierścień obrotowy umożliwiają obrót górnej części koparki, pozwalając na pracę ramieniem w dowolnym kierunku bez przesuwania podwozia. Napęd obrotu wykorzystuje silnik hydrauliczny i przekładnie do generowania momentu obrotowego, który obraca nadwozie. Pierścień obrotowy, znajdujący się u podstawy nadwozia, przenosi duże obciążenia i zapewnia płynny obrót.

Sworznie i łączniki

Sworznie i łączniki są elementami łączącymi ruchome części zespołu ramienia. Sworznie działają jak osie, umożliwiając ruch obrotowy, a łączniki zapewniają mocne połączenia. Regularne smarowanie i sprawdzanie stanu sworzni i łączników zapobiega tarciu, zużyciu części i wydłuża żywotność ramienia.

Zasada działania wieńca obrotu

Wieniec obrotu to kluczowy element umożliwiający ruch obrotowy górnej części koparki względem podwozia. Składa się z dwóch zazębiających się pierścieni: zewnętrznego (często z uzębieniem) i wewnętrznego. Pierścień zewnętrzny jest zazwyczaj przykręcany do ramy górnej maszyny (nadwozia), podczas gdy pierścień wewnętrzny, wyposażony w zęby, mocowany jest do ramy dolnej (podwozia). To właśnie zęby pierścienia wewnętrznego współpracują z zębnikiem napędzanym przez silnik obrotu.

Elementy toczne, umieszczone pomiędzy pierścieniami, przenoszą całkowite obciążenie. Mogą to być kulki lub wałeczki, ułożone w jednym lub dwóch rzędach. Oba pierścienie posiadają precyzyjnie wyszlifowane i indukcyjnie hartowane bieżnie, po których toczą się elementy toczne.

Podczas pracy, silnik obrotu napędza zębnik, który z kolei wprawia w ruch zębatkę wieńca obrotu. Powoduje to obrót górnej części maszyny względem podwozia. Kluczowe dla prawidłowego działania wieńca są jego zdolność do przenoszenia dużych obciążeń osiowych oraz momentu wywrotowego, który powstaje na przykład podczas podnoszenia ciężkiej łyżki na pełnym wysięgu ramienia.

Najczęstsze problemy i awarie wieńca obrotu

Awaria wieńca obrotu rzadko jest nagła i często poprzedzona jest serią sygnałów ostrzegawczych. Do najczęstszych objawów problemów należą:

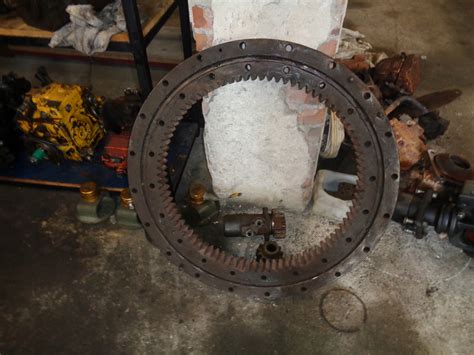

• Głośny stuk lub "przeskok" podczas obrotu: Pojawia się zazwyczaj w tym samym punkcie obrotu i może powodować chwilowe przyhamowanie maszyny. Jest to klasyczny objaw wyłamanego zęba lub kilku zębów na pierścieniu wewnętrznym. Główną przyczyną jest zazwyczaj awaria lub pogorszenie działania systemu hamowania w przekładni obrotu. Niesprawny hamulec powoduje przeniesienie całego, szokującego momentu obrotowego na zębnik, który "młotkuje" zęby wieńca.
• Równomierny, głośny szum, zgrzytanie lub "chrobotanie" podczas obrotu: Z czasem pojawia się również wyraźny luz, powodujący "kiwanie się" nadwozia na podwoziu. Przyczyny tego problemu mogą być złożone i obejmują:
  • Brak smarowania: Smar nie tylko zmniejsza tarcie, ale także tworzy barierę wypychającą brud i wodę z uszczelnień. Brak smaru prowadzi do tarcia metal-o-metal, niszczenia bieżni i elementów tocznych.
  • Uszkodzone uszczelnienia: Stwardniałe lub uszkodzone mechanicznie uszczelnienia pozwalają na dostawanie się wody, piasku i pyłu do wnętrza łożyska. Mieszając się ze smarem, tworzą one ścierną pastę, która błyskawicznie niszczy bieżnie i elementy toczne.
  • Nieprawidłowy montaż: Mimo pozornej sztywności, pierścienie wieńca są stosunkowo wiotkie. Montaż na nierównej, nieoczyszczonej lub odkształconej powierzchni ramy powoduje ich deformację. W efekcie obciążenie nie rozkłada się równomiernie, koncentrując się w kilku punktach, co prowadzi do zmiażdżenia elementów tocznych i powstania wżerów na bieżni.

Wymiana wieńca obrotu

Wymiana wieńca obrotu jest jedną z najbardziej skomplikowanych operacji serwisowych w maszynach budowlanych. Wymaga podniesienia całego nadwozia maszyny, co jest zadaniem dla wyspecjalizowanego warsztatu z odpowiednim sprzętem.

Przygotowanie do wymiany

1. Demontaż nadwozia: Pierwszym krokiem jest podniesienie i oddzielenie nadwozia od podwozia.
2. Oczyszczenie powierzchni montażowych: Po zdjęciu starego wieńca, powierzchnie montażowe na ramie górnej i dolnej muszą być absolutnie czyste i idealnie płaskie. Należy usunąć wszelkie ślady korozji, starego smaru i zanieczyszczeń.
3. Sprawdzenie płaskości powierzchni: Użyj specjalistycznych narzędzi pomiarowych, aby sprawdzić płaskość obu powierzchni.
4. Identyfikacja "strefy miękkiej": Każdy wieniec obrotu posiada tzw. "strefę miękką" (soft zone) - miejsce, w którym kończy się i zaczyna proces hartowania indukcyjnego bieżni. Producenci oznaczają tę strefę (np. literą "S" lub zaślepką).

Montaż nowego wieńca

1. Użycie odpowiednich śrub i podkładek: Należy używać wyłącznie nowych śrub o odpowiedniej klasie twardości (zazwyczaj 10.9) i płaskich, nieelastycznych podkładek.
2. Dokręcanie śrub: Śruby należy dokręcać stopniowo, w sekwencji "na krzyż", aby równomiernie rozłożyć naprężenia.
3. Ustawienie luzu międzyzębnego: Po zamontowaniu wieńca i reduktora obrotu, należy ustawić prawidłowy luz między zębnikiem a zębami wieńca. Zbyt mały luz spowoduje zatarcie, a zbyt duży - wyłamanie zębów. Producenci oznaczają na wieńcu punkt maksymalnej mimośrodowości (często trzema pomalowanymi zębami).
4. Pierwsze smarowanie: Po zamontowaniu, należy kilkukrotnie obrócić system, aby sprawdzić prawidłowość zazębienia i brak nadmiernego hałasu. Następnie należy nasmarować bieżnie i uzębienie.

Konserwacja i eksploatacja wieńca obrotu

Aby zapewnić długą żywotność wieńca obrotu, kluczowe jest przestrzeganie zaleceń dotyczących konserwacji i eksploatacji:

• Regularne smarowanie: Należy smarować dwa oddzielne układy: łożysko (bieżnie) i uzębienie. Do bieżni należy używać standardowego, wysokiej jakości smaru litowego EP-2. Do uzębienia, pracującego pod ogromnym naciskiem, należy stosować specjalny smar o wysokiej przyczepności z dodatkiem stałych środków smarnych.
• Kontrola dokręcenia śrub: Co około 500 mth należy sprawdzać moment dokręcenia śrub mocujących wieniec.
• Kontrola uszczelek: Regularnie należy wizualnie sprawdzać stan uszczelek. W przypadku zauważenia uszkodzeń lub kruchości, należy je wymienić.
• Kontrola luzu: Raz w roku zaleca się mierzenie luzu maszyny za pomocą czujnika zegarowego. Pozwala to na wykrycie problemów związanych z nieprawidłowym zużyciem bieżni tocznych.
• Unikanie przeciążeń: Należy unikać przeciążania maszyny i gwałtownych zmian kierunku obrotu, zwłaszcza z ciężkim ładunkiem na wysięgu.
• Utrzymywanie czystości: Regularne czyszczenie wieńca obrotu zapobiega gromadzeniu się zanieczyszczeń, które mogą przyspieszyć jego zużycie.

Przestrzeganie tych zasad pozwoli na uniknięcie kosztownych awarii i przedłuży żywotność tego kluczowego komponentu koparko-ładowarki.
