Pług obrotowy 5-skibowy półzawieszany – charakterystyka i zalety

Wybór odpowiedniego pługa do orki jest kluczowy dla efektywności prac polowych i długowieczności ciągnika. Pługi obrotowe, w szczególności modele 5-skibowe półzawieszane, oferują szereg korzyści, które minimalizują obciążenia maszyny i zwiększają wydajność. Poniższy artykuł przedstawia szczegółowe informacje dotyczące konstrukcji, parametrów i innowacyjnych rozwiązań stosowanych w tego typu pługach.

Pługi zawieszane a półzawieszane - porównanie zapotrzebowania na uciąg i wpływu na ciągnik

W kontekście orki pługami obracalnymi, istotne jest porównanie zapotrzebowania na uciąg oraz wpływu na ciągnik w przypadku maszyn zawieszanych i półzawieszanych. Wiele osób zastanawia się, czy lepiej dopłacić do pługa półzawieszanego, aby mieć spokój z ewentualnymi awariami ciągnika. Jeśli chodzi o uciąg, a raczej o ciągnięcie, dużym plusem w przypadku pługów półzawieszanych jest przegub, który jako połączenie jest zdrowszy dla ciągnika niż stałe połączenie poprzez TUZ (Tylny Układ Zawieszenia).

Nawet jeśli linia ciągu jest dobrze ustawiona - choć powstaje pytanie, co to znaczy „dobrze” i kiedy to następuje - w wielu przypadkach nie udaje się jej tak ustawić ze względu na zmienne warunki na polu. Wielu operatorów nie lubi, gdy na ciągnik działają niepożądane naprężenia, które wyginają połączenia. Pług 5-skibowy o wadze około 1,7 tony na ciągniku, na nawrotach, na nierównościach itp. to duże obciążenie dla tylnego zawieszenia. Przykładem jest sytuacja, gdy sąsiedzi kiedyś kupili agregat UG do Ursusa 160 KM; żeby nie przeważał, kładli podczas siewu worki ze zbożem z przodu, aż któregoś razu traktor pękł na polu. Takie dylematy wskazują na przewagę rozwiązań półzawieszanych w przypadku ciężkich maszyn.

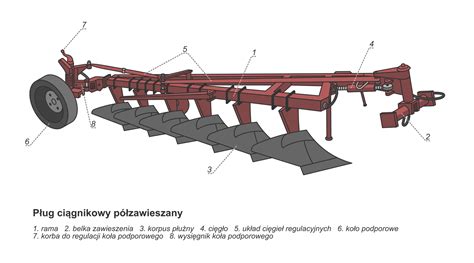

Charakterystyka pługa 5-skibowego półzawieszanego (na przykładzie Metal-Fach)

Pług 5-skibowy z zabezpieczeniem hydraulicznym to najcięższa wersja spośród urządzeń tej kategorii oferowanych przez producentów. Pług 5-skibowy zabezpieczony non-stop hydraulicznie jest urządzeniem najcięższym - waży przykładowo 2050 kg, a do pracy potrzebuje ciągnika o mocy minimum 175 KM. Jest standardowo wyposażony w siłowniki samopoziomujące.

W standardowym wyposażeniu często znajduje się odkładnica typu H4S helikoidalna w rozmiarze 950 mm na 350 mm, 2 złącza hydrauliczne, regulowana szerokość orki oraz stalowa rama. Parametry koła głębokości orki wynoszą np. 10.0/80-12,5 10PR. Zarówno belki pługa, jak i średnica śruby obrotu wynoszą 120 mm. Korpusy rozstawiono co 950 mm. Urządzenie posiada standardowe lemiesze o wymiarach 170 mm na 585 mm oraz dłuta 310 mm na 70 mm. Istnieje możliwość doposażenia maszyny w szereg dodatkowych elementów, jak np. odkładnicę typu C5 cylindryczną czy koło wielofunkcyjne w rozmiarze 320/60-12.

Innowacyjne rozwiązania konstrukcyjne w pługach obrotowych (na przykładzie AGRO-MASZ GIANT)

Przyszłość produkcji roślinnej wymaga maszyn solidnych, wydajnych i jednocześnie ekonomicznych. Koncepcja pługa obrotowego wpisuje się w ideę wydajnej i szybkiej orki bez zbędnych przestojów. Konstruktorzy, opracowując koncepcję pługów obrotowych, skupili się na zastosowaniu najnowszych dostępnych rozwiązań technicznych.

Ulepszona cieplnie rama i budowa

Zastosowanie ulepszonej cieplnie ramy oraz budowa oparta na połączeniach śrubowych mają na celu wydłużenie żywotności maszyny. Rama (profil 180 x 180 mm) ze stali o podwyższonych parametrach, ulepszonej termicznie, daje pewność, że pług poradzi sobie nawet w trudnych warunkach. Zastosowanie stali o wysokiej wytrzymałości pozwoliło na stworzenie pługa niezwykle wytrzymałego i jednocześnie lekkiego.

Systemy zabezpieczeń korpusów

Pługi obrotowe wyposażone są w zaawansowane systemy zabezpieczeń, które chronią maszynę przed uszkodzeniami:

• Zabezpieczenie resorowe korpusu: Sprawdza się najlepiej na glebach, gdzie pług narażony byłby na częste ścinanie śrub bezpiecznikowych. Każdy korpus niezależnie reaguje na przeszkody, a resor pozwala na zminimalizowanie sił powstających podczas kolizji i na błyskawiczny powrót korpusu do zadanego, precyzyjnie położenia roboczego. Unikatowa technologia wykonania punktów przegubowych znajdujących się na łączeniu każdego korpusu z kieszenią pozwala bez stresu prowadzić orkę w niemal każdych warunkach. Każdy resor tworzy układ piór wykonanych ze stali sprężynowej, odpowiedzialnych za utrzymanie położenia korpusów i ich odchylenie w razie zadziałania na lemiesz siły przekraczającej tą ustaloną na śrubach regulacyjnych.
• Zabezpieczenie śrubami zrywalnymi: Na każdy typ gleby, w warunkach pól niezakamienionych lub zakamienionych nieznacznie, najskuteczniejszym oraz tanim rozwiązaniem jest zabezpieczenie korpusów przed uszkodzeniem śrubami zrywalnymi. Śruba blokująca położenie korpusu jest ścinana, gdy korpus pługa natrafi na odpowiednio dużą przeszkodę. Przełożenie śruby przez dwie płyty kieszeni niweluje niepożądany efekt deformacji otworów, w których śruba się znajduje, oraz nie pozostawia możliwości zakleszczenia się śruby w otworze konstrukcyjnym korpusu.

Odkładnice i listwy ścinające

Korpusy w nowoczesnych pługach sprawdzają się nawet przy prędkościach dochodzących do 10 km/h. Praca każdego korpusu daje efekt wyrównanych krawędzi bruzd przy pełnym odwróceniu każdej skiby, nawet przy dużej ilości resztek organicznych. Duża w tym zasługa cylindryczno-śrubowych odkładnic, które stawiają niewielkie opory, dodatkowo wydatnie wpływając na zmniejszenie zużycia paliwa. Korpusy znakomicie sprawują się również przy kruszeniu większych brył gleby.

Standardowo montowane na każdym korpusie listwy ścinające sprawdzają się na glebach z dużą ilością resztek pożniwnych, nie zmniejszając prześwitu między korpusami, jak w przypadku stosowania przedpłużków, a tym samym nie powodując ryzyka zapychania się maszyny.

Przedpłużki

Chcąc uzyskać najpełniejszy efekt zmieszania z ziemią i przykrycia resztek pożniwnych, pług może zostać doposażony w komplet przedpłużków. Ustalenie optymalnej pozycji ich pracy umożliwia wielostopniowa regulacja skokowa. Położenie przedpłużków zmieniamy w prosty sposób za pomocą śruby regulacyjnej, którą blokujemy położenie przedpłużka. Każdy przedpłużek posiada uniwersalne i popularne zabezpieczenie przeciążeniowe w postaci śruby zrywalnej. Każdy pojedynczy uchwyt przedpłużka montowany jest do kieszeni korpusu głównego, co gwarantuje, że geometria pracy przedpłużka będzie tożsama z charakterystyką pracy korpusu, na którym jest zamontowany. Przedpłużki szczególnie dobrze sprawdzają się w pracy na ścierniskach kukurydzianych.
