Schemat i Zasady Ustawiania Pługa Obrotowego

Prawidłowe ustawienie pługa obrotowego jest fundamentalnym warunkiem efektywnej orki. Dobrze wyregulowana maszyna gwarantuje nie tylko wysoką jakość pracy, obejmującą właściwe odwracanie skiby, skuteczne przykrycie resztek pożniwnych i uzyskanie równej powierzchni pola, ale także przekłada się na ekonomię pracy, zmniejszając opory robocze oraz zużycie paliwa i elementów roboczych. Nawet dobry pług i odpowiednio dobrany traktor nie dadzą oczekiwanego efektu, jeśli maszyna będzie źle wyregulowana.

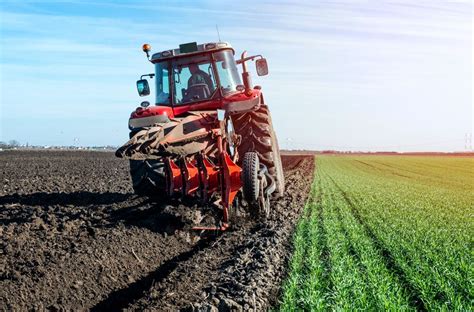

Pług obrotowy stanowi jedno z najpopularniejszych narzędzi w rolnictwie, przeznaczone do orki bezzagonowej. Pozwala to na uniknięcie powstawania bruzd i wypiętrzeń na powierzchni gleby, co znacząco zwiększa efektywność pracy rolnika. Kluczową cechą pługa obrotowego jest jego zdolność do odkładania gleby zarówno na prawą, jak i na lewą stronę, co eliminuje potrzebę wykonywania pustych przejazdów po zakończeniu orki na polu. Mimo że pługi zagonowe bywają tańsze i bardziej znajome wielu rolnikom, pługi obrotowe oferują rozwiązania bardziej efektywne i ekonomiczne.

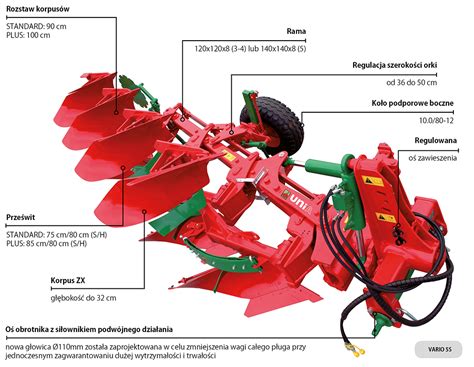

Budowa Pługa Obrotowego

Podstawowym elementem budowy pługa obrotowego jest głowica, która posiada mechanizm umożliwiający obrót całego pługa o 180 stopni, stąd nazwa urządzenia. Pozostałe kluczowe komponenty to korpusy robocze oraz rama. Pługi obrotowe występują jako dwuskibowe lub wieloskibowe. Podstawowym elementem każdego pługa jest korpus płużny, składający się najczęściej z lemiesza z dziobem (wymiennym lub bez), piersi i odkładni. W przypadku odkładni można wybrać warianty ażurowe lub pełne. Pługi są również wyposażone w zabezpieczenia na kamienie: na śrubę ścinaną, resorowe lub hydrauliczne.

Nowoczesna Konstrukcja Głowicy i Obrotnicy

Nowa konstrukcja głowicy drugiej generacji pługów obrotowych spełnia rosnące wymagania, umożliwiając efektywną pracę w trudnych warunkach we współpracy z nowymi typami traktorów. Długoletnia, bezobsługowa praca jest rezultatem zastosowania zawiasu o zwiększonej średnicy, wykonanego w opatentowanej technologii i osadzonego na układzie dwóch igiełek. Bezproblemowy obrót pługa jest zapewniany przez umieszczony za obrotnicą pługową cylinder obrotowy. Lekka konstrukcja i optymalny ruch środka ciężkości maszyny pozwalają na szybką i stabilną rewolucję, nie wpływając negatywnie na montaż.

Zalety i Zastosowanie Pługa Obrotowego

• Zwiększona efektywność: Rolnicy pracują na polu znacznie efektywniej, zmniejszając liczbę jałowych przejazdów i minimalizując nakłady finansowe związane z zakupem paliwa.
• Lepsza orka: Urządzenie sprawia, że orka jest bardziej równomierna, a resztki pożniwne są lepiej przykryte. Po orce pole ma jednolitą strukturę.
• Uniwersalność: Pług obrotowy nadaje się do przygotowywania ziemi pod nową uprawę różnego rodzaju roślin.
• Poprawa struktury gleby: Przekopywanie gleby przy użyciu pługa obrotowego zmniejsza jej zagęszczenie, co bezpośrednio wpływa na poprawę przepuszczalności wody i ogólną strukturę.
• Zwalczanie chwastów: Może pomóc w zwalczaniu wybranych rodzajów chwastów i ograniczania ich rozwoju.

Przygotowanie Pługa Obrotowego do Pracy - Etapy Wstępne

Ustawienie pługa obrotowego nieco inaczej przebiega niż w przypadku pługa klasycznego, jako że maszyny te różnią się od siebie budową. Proces ten wymaga precyzji i uwzględnienia kilku kluczowych etapów.

1. Dopasowanie pługa do ciągnika i odwrotnie

   Na początku należy dostosować pług do ciągnika. Oba urządzenia powinny być do siebie odpowiednio przymocowane. Należy tutaj skupić się na odpowiednim rozstawie kół pomiędzy tylną a przednią osią traktora. Rozstaw należy mierzyć od strony zewnętrznej. Odległość między kołami powinna być co najmniej trzykrotnie większa niż szerokość cięcia pojedynczego korpusu pługa. Na przykład, jeśli pług ma szerokość korpusu 35 cm, odległość między kołami ciągnika powinna wynosić minimum 105 cm. Jeśli korpusy pługa są rozstawione na 50 cm, odległość ta powinna wynosić co najmniej 150 cm. Ważne jest to, aby pług obrotowy był odpowiednio dopasowany również do mocy silnika i układu hydrauliki traktora.

2. Sprawdzenie ciśnienia w oponach

   Dodatkowo ważne jest, aby utrzymywać jednakowe ciśnienie w oponach po obu stronach ciągnika. Różnice w ciśnieniu między lewą a prawą stroną mogą powodować przechyły i zaburzać poziomowanie pługa. Jeśli opony są nierówno napompowane, na nic nie zdadzą się pozostałe ustawienia. Przed rozpoczęciem robót dobrze jest je trochę obniżyć. Dzięki temu ogumienie będzie w większym stopniu przylegało do podłoża, co wiąże się z mniejszym naciskiem jednostkowym na glebę oraz lepszą trakcją.

3. Ustawienie wieszaków tylnego TUZ

   W przypadku wieszaków tylnego TUZ (trzy-punktowego układu zawieszenia) również potrzebne jest dokładne ustawienie. Warto zwrócić uwagę na to, aby odległość końcówek ramion TUZ od gruntu na płaskim podłożu była jednakowa. Wskazane jest tu zmierzenie rozstawu pomiędzy punktami zawieszenia wieszaków a hakami na ramionach TUZ-a. Ważne jest także, aby poluzować cięgła dolne ramion TUZ, umożliwiając maszynie swobodny ruch w kierunku „lewo-prawo” do kilku lub kilkunastu centymetrów. Zapobiega to zbyt mocnemu przesuwaniu się pługa podczas obrotu. Należy również skontrolować cięgła dolne; powinny być ustawione symetrycznie i nie mogą mieć nadmiernych luzów.

4. Swoboda ruchu pionowego pługa

   Należy upewnić się, że pług może swobodnie poruszać się także pionowo. W miarę możliwości łącznik centralny powinien być zamontowany przy użyciu sworznia w podłużnym otworze wieżyczki pługa. Ważny jest też łącznik górny, bo jego długość wpływa na kąt ustawienia pługa względem podłoża.

5. Kontrola elementów roboczych

   Zanim zaczniesz regulować pług, warto również obejrzeć elementy robocze: lemiesze, odkładnice, dłuta i przedpłużki. Stan techniczny lemieszy można ocenić, mierząc odległość ich dziobów od ramy oraz od dziobów kolejnych lemieszy. Odchylenia przekraczające 5 mm wymagają weryfikacji ustawienia poszczególnych korpusów lub wymiany uszkodzonych elementów. Podobnie, odległość między odkładnicami powinna być równa. W przypadku zapieczonych śrub regulacyjnych należy je oczyścić i przesmarować.

Kluczowe Aspekty Regulacji Pługa Obrotowego

Na prawidłowe ustawienie pługa obrotowego składa się kilka elementów, których regulację należy przeprowadzać etapami, ponieważ jedna zmiana wpływa na kolejne parametry pracy. Najważniejsze elementy regulacji to szerokość pierwszej skiby, punkt ciągu, poziomowanie wzdłużne i poprzeczne oraz głębokość orki.

6. Regulacja głębokości orki

   Bazowe ustawienie robocze pługa rozpoczyna się od uregulowania głębokości orki. Optymalna głębokość robocza orki powinna wynosić około dwóch trzecich szerokości skiby. Na przykład, dla pługa o szerokości skiby 45 cm, odpowiednia głębokość to 30 cm. Głębokość pracy pługa musi być zawsze przystosowana nie tylko do określonego rodzaju gleby, ale także do typu uprawy i warunków wilgotnościowych. Zbyt duża głębokość zwiększa opory pracy, podnosi spalanie i może pogarszać jakość orki na ciężkiej glebie.

   Sposoby regulacji głębokości:

   • Kółko kopiujące: W większości pługów obrotowych głębokość reguluje się za pomocą koła podporowego, które stabilizuje pracę maszyny i utrzymuje zadaną głębokość na całej długości przejazdu. Jeśli ktoś chce pracować za pomocą regulacji kopiującej (kółka), musi ustawić podnośnik na dociążenie (regulację ciśnieniową), czyli podnoszenie pod mocno zmniejszonym ciśnieniem, tak aby nie dało rady podnieść pługa od ziemi (wtedy tracimy dociążanie tylnej osi masą pługa).
   • Regulacja siłowa/pozycyjna: W nowszych pługach obrotowych stosuje się regulację siłową lub pozycyjną, która wyklucza użycie kółka kopiującego, chyba że jest to pług przyczepiany. W przypadku ciągników z EHR (Elektronicznym Regulowaniem Podnośnika) głębokość można regulować za pomocą potencjometru lub dźwigni sterującej TUZ-em.

   Celem jest ustawienie ramy pługa równolegle do podłoża. Za pomocą łącznika górnego należy wypoziomować pług, aby wszystkie korpusy pracowały na jednakowej głębokości.

7. Poziomowanie pługa

   Poziomowanie pługa obrotowego obejmuje dwa kierunki: wzdłużny i poprzeczny. Chodzi o to, by przednie i tylne korpusy pracowały na podobnej głębokości, a grządziele korpusów były prostopadłe do podłoża. Nawet niewielkie przechylenie pługa może sprawić, że jeden korpus będzie pracował głębiej, a drugi płycej.

   • Poziomowanie wzdłużne: Ustawia się je głównie długością łącznika górnego. Jeśli przód pługa wchodzi zbyt głęboko, tył może orać za płytko.
   • Poziomowanie poprzeczne: Wykonuje się je regulacją jednego z cięgieł dolnych lub odpowiednim mechanizmem w układzie zawieszenia (np. za pomocą śrub znajdujących się przy obrotnicy, ograniczając zakres obrotu). Najlepiej najpierw ustawić pług na równym placu, a potem skorygować regulację podczas pracy w bruździe.

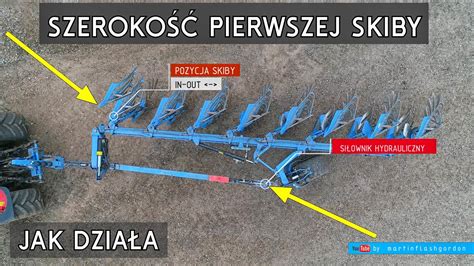

8. Regulacja szerokości pierwszej skiby

   Szerokość pierwszej skiby to jeden z najważniejszych elementów całej regulacji. Decyduje ona o tym, jak pług wejdzie w pole i jak będzie układał się względem poprzedniego przejazdu. Jeśli jest źle ustawiona, pług nie będzie brał równo, a orka od początku zacznie układać się nieprawidłowo. Celem jest, aby pierwsza skiba brała równo i była możliwie zbliżona szerokością do pozostałych korpusów. Zbyt wąska pierwsza skiba pozostawia niedoraną część pola, a zbyt szeroka może prowadzić do nadmiernych oporów.

   Różne perspektywy i metody regulacji:

   • Dostosowanie do rozstawu kół: Powszechnie uważa się, że odległość pomiędzy wewnętrzną częścią koła a płozą pierwszego korpusu powinna odpowiadać szerokości pracy innych korpusów. W Agromechanice napisano, że dostosowuje się ją do rozstawu tylnych kół ciągnika.
   • Korekta w drugim przejeździe: W RPT pisano, że regulacji pierwszej skiby dokonuje się w drugim przejeździe, a pierwszy korpus powinien nieco nadkładać, aby wyrównać powierzchnię z poprzednim przejazdem.
   • Wpływ na punkt ciągu i równomierność: Ma to związek ze ściąganiem pługa albo wpływa na równomierną szerokość pozostałych skib.
   • Zależność od głębokości orki: Inne źródła podają, że zmiana tej szerokości powinna być następstwem zmiany głębokości orki tak, aby był zachowany jednakowy stosunek szerokości do głębokości korpusu. Im głębiej, tym szerzej i na odwrót. Na zimę znowu lepiej zostawić glebę w ostrej skibie (wysztorcowaną), czyli głęboko i wąsko.

   Regulację wykonuje się najczęściej za pomocą odpowiedniego mechanizmu przesuwającego pług względem osi ciągnika. W zależności od modelu może to być śruba regulacyjna, siłownik lub inny układ zmiany położenia ramy. W starszych pługach zagonowych ramowych zawieszanych w stojaku mamy oś wykorbioną, która podobno służy do regulacji pierwszej skiby, a zarazem punktu pociągowego. W obracalnych jednobelkowych te ustawienia dokonuje się razem lub oddzielnie śrubą rzymską albo siłownikiem. W nowszych pługach obrotowych można zastosować hydrauliczną lub mechaniczną regulację szerokości pierwszej skiby (w układzie równoległobocznym), często za pomocą naciągaczy. Jeśli preferowany jest najwyższy poziom komfortu operacyjnego, można wybrać pług z hydrauliczną regulacją wyrównania, gdzie cylinder jest wyposażony w zawór sekwencyjny wspierający proces obrotu, co zwęża maszynę i przenosi skopiowaną regulację pracy pługa z korpusów lewych na korpusy prawe i odwrotnie.

9. Ustawienie punktu ciągu

   Prawidłowe ustawienie punktu ciągu jest kluczowe dla uniknięcia ściągania ciągnika na bok. Gdy pług nie jest dobrze ustawiony względem osi ciągnika, zaczyna go ściągać na bok. Dobrze ustawiony pług powinien prowadzić się sam po linii prostej, co można zaobserwować po zachowaniu łącznika górnego. W przypadku pługów o większej liczbie korpusów może być konieczne delikatne kierowanie w stronę calizny. Regulacja punktu ciągu polega na odpowiednim przesunięciu punktu łączącego kozioł zawieszenia z główną ramą pługa lub wyregulowaniu cięgna zmieniającego kąt natarcia ramy głównej.

10. Regulacja głębokości pracy przedpłużków i kroju tarczowego

    Jeśli pług wyposażony jest w przedpłużki, należy precyzyjnie ustawić ich głębokość pracy, która nie powinna przekraczać 1/3 głębokości orki głównym pługiem. W przypadku kroju tarczowego, jego odpowiednie działanie zapewnia umieszczenie powierzchni tarczy w płaszczyźnie oddalonej o 1-1,5 cm od krawędzi piersi odkładnicy, a oś kroju powinna znajdować się około 3-4 cm nad powierzchnią pola. Standardowo montowane listwy ścinające na każdym korpusie doskonale radzą sobie na glebach z dużą ilością resztek pożniwnych, nie zmniejszając przy tym prześwitu między korpusami, co może wystąpić przy stosowaniu przedpłużków i potencjalnie prowadzić do ryzyka zapychania się maszyny.

11. Regulacja szerokości roboczej pługa (w wybranych modelach)

    Wydajność procesu orki oraz poziom zużycia paliwa traktora znacząco zależą od szerokości roboczej pługa. W niektórych pługach, szczególnie nowszych, istnieje możliwość regulacji szerokości roboczej. Może być ona mechaniczna (skokowa) albo hydrauliczna (płynna). Co ciekawe, zmiana tej szerokości zazwyczaj nie zmienia kąta natarcia lemiesza, bazując na zasadzie czworoboku przegubowego. Czterostopniowa skala stopniowej regulacji szerokości pracy każdego korpusu w zakresie 35, 40, 45, 50 cm otwiera ogromne możliwości dostosowania. Rozwiązanie to pozwala na zmniejszenie szerokości w przypadku zmieniających się warunków glebowych. Pługi obrotowe 3-skibowe i 4-skibowe umożliwiają łatwe dostosowanie tej szerokości poprzez przesunięcie pozycji śruby regulacyjnej, która determinuje zakres pracy każdej skiby. Szerokość robocza pługa może być elastycznie dostosowywana do mocy i charakterystyki traktora. Zupełnie innym zagadnieniem jest zmiana szerokości orki poprzez odejmowanie i dokładanie korpusów. Belka w takim przypadku musi mieć budowę kołnierzową, czy jak kto woli teleskopową, aby po odjęciu od tyłu korpusu nie wystawała "pusta" belka.

12. Przesuwanie wzdłużne pługa (dla jazdy po caliźnie)

    Jeszcze inną regulacją jest w nowszych pługach przesuwanie wzdłużne pługa tak, aby wychylić pierwszy korpus poza rozstaw kół ciągnika. Wtedy obydwa koła ciągnika jadą po caliźnie (niezaoranej ziemi). Praktyczne zastosowanie tego rozwiązania pozwala na utrzymanie równej głębokości orki i zmniejszenie ugniatania zaoranej powierzchni przez koło ciągnika.

Test Polowy i Ocena Pracy Pługa

Po dokonaniu wstępnych ustawień niezbędne jest wykonanie próbnej orki na małym obszarze. Umożliwia to dokładną ocenę ustawień i dokonanie ewentualnych korekt. Należy obserwować, w jaki sposób pług zachowuje się w różnych warunkach glebowych. Podczas testów dobrze jest ocenić kilka aspektów:

• Równomierne odwrócenie gleby.
• Jednolitą głębokość orki dla wszystkich korpusów.
• Równą powierzchnię pola po ukończeniu prac.
• Pracę pługa w osi toru jazdy ciągnika - zestaw nie jest ściągany na bok, operator nie musi walczyć z kierownicą, a jazda odbywa się płynnie.
• Równomierne przykrycie resztek pożniwnych. Słoma, poplon czy ściernisko nie powinny pozostawać na powierzchni w dużej ilości.

Po upewnieniu się, że wszystko funkcjonuje prawidłowo, można przystąpić do właściwej orki. Po zakończeniu orki, precyzyjnie pozbądź się zabrudzeń z całego pługa oraz oceń go wizualnie, aby zidentyfikować ewentualne uszkodzenia mechaniczne.

Częste Błędy przy Ustawianiu Pługa Obrotowego

Wielu użytkowników popełnia błędy, skupiając się wyłącznie na głębokości orki, pomijając inne kluczowe parametry. Do najczęstszych błędów należą:

• Nieprawidłowa regulacja pierwszej skiby: Zbyt wąska lub zbyt szeroka pierwsza skiba prowadzi do nierównej orki.
• Nieprawidłowy punkt ciągu: Powoduje ściąganie ciągnika na bok i zwiększa opory pracy.
• Pomijanie procesu poziomowania: Nawet niewielkie przechylenie pługa może skutkować nierówną głębokością pracy poszczególnych korpusów.
• Niewłaściwa głębokość orki: Zbyt głęboka orka nie zawsze jest korzystna, może prowadzić do nadmiernego przesuszania warstwy uprawnej i zwiększać obciążenie zestawu.
• Brak kontroli ustawienia po obrocie pługa: Należy upewnić się, że pług pracuje równie dobrze na obu stronach po odwróceniu.

Wpływ Warunków Glebowych na Ustawienie Pługa

Warunki polowe mają znaczący wpływ na końcowe ustawienie pługa:

• Gleba lekka: Pług zwykle pracuje lżej, dlatego trzeba uważać, by nie ustawić zbyt dużej głębokości i nie doprowadzić do nadmiernego przesuszania warstwy uprawnej.
• Gleba ciężka: Większe znaczenie ma dokładne poziomowanie i rozsądna głębokość pracy. Zbyt agresywne ustawienie może powodować duże opory, słabe kruszenie i przeciążenie ciągnika.
• Duża ilość resztek pożniwnych: Wymaga szczególnej uwagi na jakość przykrycia. Czasem konieczna jest korekta głębokości, szerokości pracy albo ustawienia przedpłużków.

Dobór Pługa Obrotowego do Potrzeb Gospodarstwa

Wysokiej klasy pług obrotowy jest podstawowym narzędziem rolniczym służącym do wykonania orki i stanowi jedno z najczęściej stosowanych narzędzi w nowoczesnym rolnictwie. Oferta pługów obejmuje wersje zawieszane i półzawieszane, które dzielą się na warianty zagonowe i obracalne.

• Do małych gospodarstw (poniżej 10 hektarów): W zupełności wystarczy pług dwuskibowy.
• Do trudniejszych warunków i większych powierzchni: Warto zainteresować się urządzeniami trzy- i czteroskibowymi. Doskonale radzą sobie z glebą, która ma większą masę organiczną.

Ważne jest to, aby pług obrotowy był odpowiednio dopasowany do samego traktora, przede wszystkim pod kątem mocy silnika i układu hydrauliki.

Budowa i Zabezpieczenia Korpusów Płużnych

Lemiesze i Dłuta

Odpowiednio dobrana stal, z której wykonane są lemiesze, pozwala na absorpcję naprężeń powstających podczas pracy. Ta cecha, połączona z odpowiednią odpornością na zużycie, sprawia, że lemiesze doskonale spełniają swoją rolę. Na lemieszach zamontowane są dwustronne dłuta. Przechodzą one specjalne obróbki cieplne, które przedłużają ich żywotność. Gdy jedna krawędź jest zużyta, dłuto można odwrócić o 180°, a gdy obie krawędzie są zużyte, można je wymienić na nowe. Dłuta skutecznie poprawiają jakość pracy w różnych warunkach orki.

Zabezpieczenia Korpusów

Pługi obrotowe są wyposażone w specjalne zabezpieczenia przeciwprzeciążeniowe, eliminujące ryzyko uszkodzenia konstrukcji. Zabezpieczenia te chronią pług przed uszkodzeniami mechanicznymi w przypadku napotkania przeszkód, takich jak kamienie. Mogą występować w różnych wariantach:

• Zabezpieczenie śrubowe (na śrubę ścinaną): Najprostsze rozwiązanie, gdzie śruba ścina się w momencie przeciążenia, odłączając korpus.
• Zabezpieczenie resorowe: Sprawdza się najlepiej na glebach, gdzie pług byłby narażony na częste ścinanie śrub bezpiecznikowych. Każdy korpus reaguje niezależnie na przeszkody, a resor pozwala na zminimalizowanie sił powstających podczas kolizji i na błyskawiczny powrót korpusu do precyzyjnie zadanego położenia roboczego.
• Zabezpieczenie hydrauliczne: Stworzone z myślą o glebach ciężkich i zakamienionych. Każdy korpus reaguje niezależnie na przeszkody, a zastosowany siłownik minimalizuje siły powstające podczas kolizji, umożliwiając błyskawiczny powrót korpusu do precyzyjnie zadanego położenia roboczego.
• Zabezpieczenie półautomatyczne: Stanowi idealny kompromis między zabezpieczeniem przed ścinaniem a sprężyną.
